Wie stark kann eine hydraulische Presse sein? Von 10 bis 80.000 Tonnen Kraft erklärt

Die Stärke einer hydraulischen Presse ist eine Frage des technischen Designs, nicht eine feste Grenze. Während kleine Werkstattpressen 10 bis 30 Tonnen Kraft erzeugen, können die größten Industriepressen, die in der Luft- und Raumfahrt sowie beim schweren Schmieden eingesetzt werden, 50.000 und sogar bis zu 80.000 Tonnen Kraft überschreiten. Ihre Leistung wird durch den Druck des Hydrauliksystems und die Größe des Kolbens bestimmt, der diesen Druck ausübt.

Eine hydraulische Presse erzeugt keine Energie; sie vervielfacht die Kraft. Ihre immense Stärke beruht auf einem Grundprinzip der Fluiddynamik: Das Anwenden einer kleinen Kraft auf eine kleine Fläche erzeugt einen Druck, der, wenn er auf eine viel größere Fläche ausgeübt wird, zu einer massiven Ausgangskraft führt.

Das Prinzip hinter der Kraft: Kraftvervielfachung

Die bemerkenswerte Stärke einer hydraulischen Presse basiert auf einem Konzept, das als Pascalsches Gesetz bekannt ist. Dieses Prinzip besagt, dass der auf eine eingeschlossene, inkompressible Flüssigkeit ausgeübte Druck gleichmäßig in der gesamten Flüssigkeit übertragen wird.

Wie es funktioniert

Eine Basispresse besteht aus zwei miteinander verbundenen Zylindern unterschiedlicher Größe, einem kleineren, dem Plunger (Stößel), und einem größeren, dem Ram (Presskolben). Beide sind mit Hydraulikflüssigkeit gefüllt.

Wird eine kleine Kraft auf den Plunger ausgeübt, erzeugt dies Druck in der Flüssigkeit. Dieser Druck wird unvermindert auf den größeren Ram übertragen.

Da der Ram eine viel größere Oberfläche hat, führt derselbe Druck zu einer viel größeren Ausgangskraft. Dies ist die Essenz der Kraftvervielfachung.

Die Kernkomponenten, die die Kraft antreiben

Mehrere Schlüsselkomponenten arbeiten zusammen, um diese Kraft zu erzeugen und zu halten:

• Hydraulikpumpe: Dies ist die Antriebseinheit, die die Hydraulikflüssigkeit (typischerweise Öl) unter Druck setzt. Die Fähigkeit der Pumpe, hohen Druck zu erzeugen, ist ein primärer Faktor für die Stärke der Presse.
• Hydraulikzylinder (Plunger und Ram): Das Verhältnis der Fläche des Rams zur Fläche des Plungers bestimmt den Kraftvervielfachungsfaktor.
• Rahmen: Dies ist das strukturelle Rückgrat der Presse. Seine Rolle ist entscheidend, da er stark genug sein muss, um den immensen Kräften, die er erzeugt, standzuhalten, ohne sich zu verformen oder zu versagen.
• Steuerventile: Diese leiten den Fluss der Hochdruckflüssigkeit und ermöglichen es dem Bediener, den Ram präzise aus- oder einzufahren.

Was definiert die maximale Stärke einer Presse?

Die "Tonnage" einer Presse ist keine willkürliche Zahl. Sie ist das direkte Ergebnis von drei primären technischen Faktoren.

1. Kolbenfläche (Ram)

Dies ist der wichtigste Faktor bei der Kraftvervielfachung. Die erzeugte Kraft ist direkt proportional zur Oberfläche des Rams.

Eine Verdoppelung des Durchmessers des Rams vervierfacht seine Oberfläche und damit die potenzielle Ausgangskraft für einen gegebenen Systemdruck.

2. Systemdruck

Die Hydraulikpumpe erzeugt den Druck, gemessen in Pfund pro Quadratzoll (PSI). Eine stärkere Pumpe, die einen höheren PSI erzeugen kann, führt zu einer stärkeren Presse, vorausgesetzt, alle anderen Komponenten können damit umgehen.

Industrielle Systeme arbeiten oft mit Drücken von 3.000 PSI oder mehr.

3. Strukturelle Integrität

Eine Presse kann nur so stark sein wie ihr schwächster Punkt. Der Rahmen, die Dichtungen und die Hydraulikleitungen müssen so konstruiert sein, dass sie die extremen Drücke und Kräfte aufnehmen können.

Das strukturelle Design ist oft der ultimative limitierende Faktor für die maximale Tonnage einer Presse, da der Bau eines Rahmens, der 50.000 Tonnen Kraft widersteht, eine monumentale technische Herausforderung darstellt.

Die Kompromisse verstehen

Immense Leistung geht nicht ohne Kompromisse einher. Das Design jeder hydraulischen Presse beinhaltet das Abwägen konkurrierender Faktoren.

Geschwindigkeit vs. Leistung

Es gibt einen direkten Kompromiss zwischen Kraft und Geschwindigkeit. Um einen großen Ram eine kurze Strecke zu bewegen, muss der kleine Plunger eine viel größere Strecke zurücklegen.

Das bedeutet, dass Pressen mit sehr hohen Kraftvervielfachungsverhältnissen oft sehr langsam im Betrieb sind.

Eingebaute Sicherheit

Ein wesentlicher Vorteil von Hydrauliksystemen ist ihr inhärenter Überlastschutz. Ein Druckbegrenzungsventil kann auf ein Maximum eingestellt werden, wodurch verhindert wird, dass die Presse ihre strukturellen Grenzen überschreitet.

Dies macht sie viel sicherer und langlebiger als mechanische Pressen, die bei Überlastung katastrophal versagen können.

Kosten und Komplexität

Mit zunehmender erforderlicher Tonnage steigen Kosten und Komplexität exponentiell. Eine 1.000-Tonnen-Presse erfordert einen wesentlich robusteren Rahmen, eine leistungsstärkere Pumpe und größere Komponenten als eine 100-Tonnen-Presse.

Die richtige Wahl für Ihre Anwendung treffen

Die erforderliche Stärke einer hydraulischen Presse hängt vollständig von der Aufgabe ab, die sie erfüllen muss.

• Wenn Ihr Hauptaugenmerk auf Werkstattaufgaben wie dem Einpressen von Lagern oder Kleinteilen liegt: Eine Presse im Bereich von 10 bis 50 Tonnen ist in der Regel mehr als ausreichend.
• Wenn Ihr Hauptaugenmerk auf der industriellen Fertigung wie dem Metallstanzen oder -formen liegt: Pressen reichen üblicherweise von 100 bis 5.000 Tonnen.
• Wenn Ihr Hauptaugenmerk auf der extremen Schwerindustrie wie dem Schmieden von Flugzeugkomponenten liegt: Diese Anwendungen erfordern die größten Pressen der Welt, die oft 20.000 Tonnen überschreiten.

Letztendlich ist die Stärke einer hydraulischen Presse ein direktes und kalkuliertes Ergebnis ihres Designs, das darauf ausgelegt ist, ein spezifisches Problem zu lösen.

Zusammenfassungstabelle:

Anwendung	Typischer Kraftbereich	Wichtige Anwendungsfälle
Werkstatt	10 - 50 Tonnen	Einpressen von Lagern, Montage kleiner Teile
Industrielle Fertigung	100 - 5.000 Tonnen	Metallstanzen, Umformvorgänge
Schwerindustrie/Luft- und Raumfahrt	20.000 - 80.000+ Tonnen	Schmieden von Flugzeugkomponenten, großflächige Metallbearbeitung

Benötigen Sie die richtige hydraulische Presse für Ihre spezifische Anwendung? KINTEK ist spezialisiert auf Laborgeräte und Industriemaschinen und bietet Lösungen von kompakten Werkstattpressen bis hin zu Hochleistungs-Industriesystemen. Unsere Experten helfen Ihnen gerne bei der Auswahl der perfekten Presse basierend auf Ihren Kraftanforderungen, Platzbeschränkungen und betrieblichen Bedürfnissen. Kontaktieren Sie uns noch heute für eine persönliche Beratung und entdecken Sie, wie KINTEKs Hydrauliklösungen Ihre Produktivität und Präzision verbessern können!

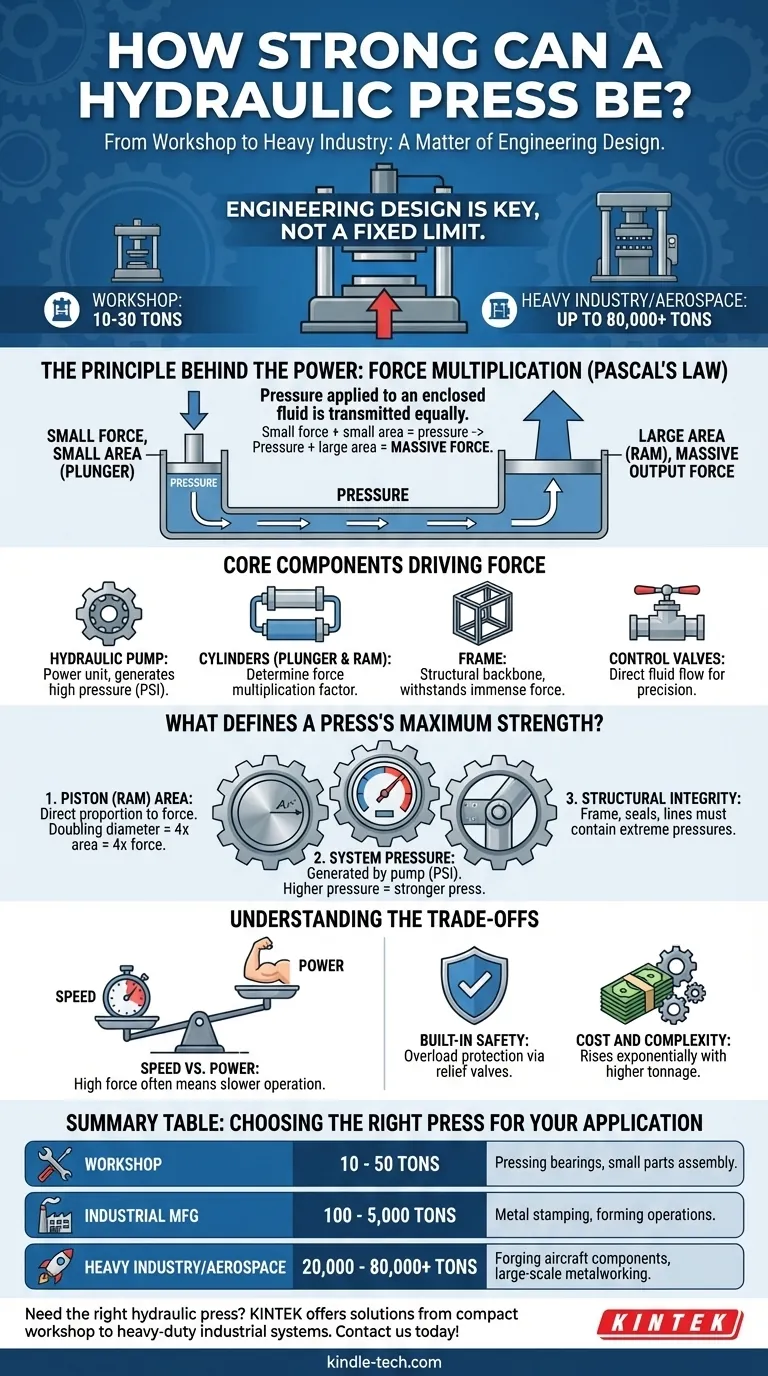

Visuelle Anleitung
