Die Abscheidung dünner Schichten ist ein wichtiger Prozess in verschiedenen Industriezweigen, darunter Elektronik, Optik und Beschichtungen, wo präzise und kontrollierte Materialschichten erforderlich sind.Die für die Abscheidung von Dünnschichten verwendeten Verfahren lassen sich grob in chemische und physikalische Abscheidetechniken einteilen.Chemische Verfahren beinhalten chemische Reaktionen zur Bildung der Schicht, während physikalische Verfahren auf physikalischen Prozessen wie Verdampfung oder Sputtern beruhen.Zu den wichtigsten Verfahren gehören die physikalische Gasphasenabscheidung (PVD), die chemische Gasphasenabscheidung (CVD), die Atomlagenabscheidung (ALD) und die Sprühpyrolyse.Jede Methode hat einzigartige Vorteile und wird je nach Materialeigenschaften, gewünschten Schichtmerkmalen und Anwendungsanforderungen ausgewählt.
Die wichtigsten Punkte werden erklärt:
-

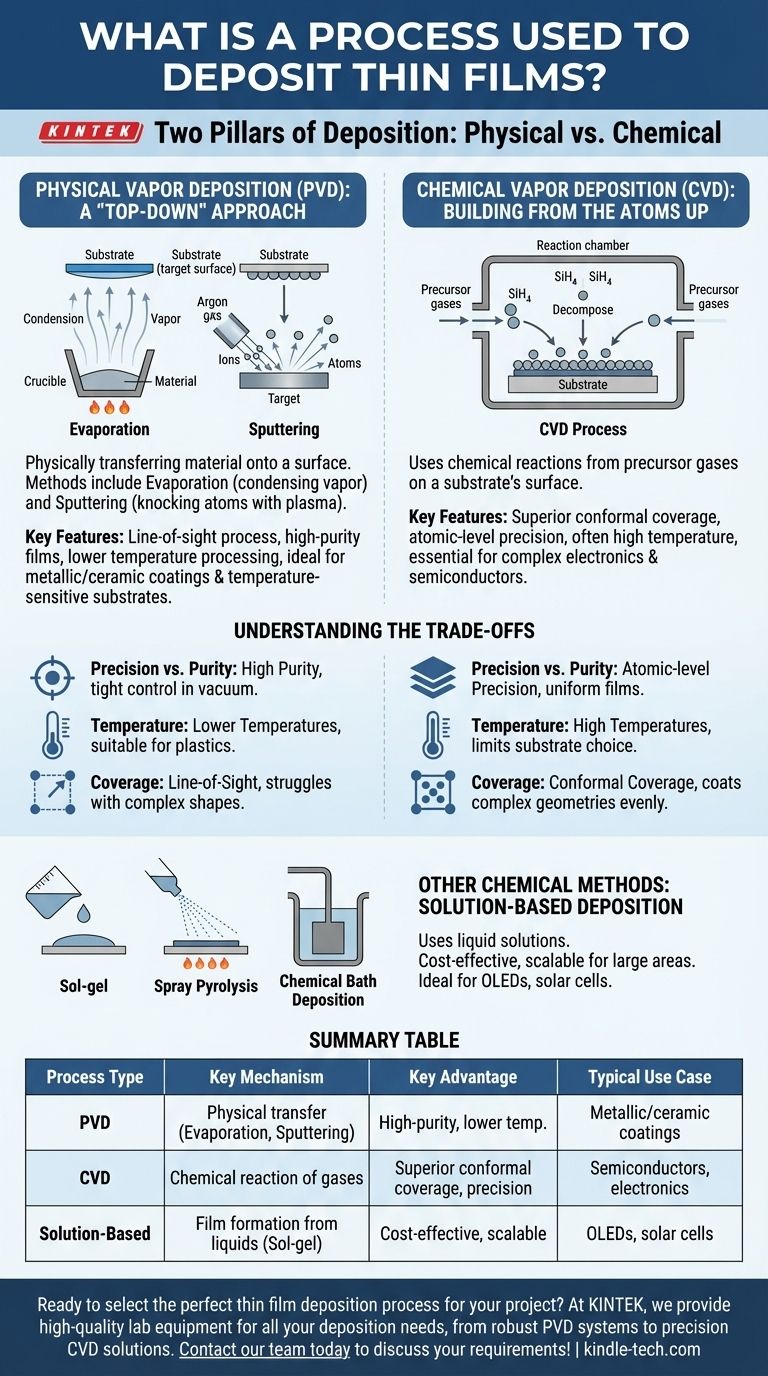

Physikalische Gasphasenabscheidung (PVD):
- Definition:Bei der PVD wird das Material physikalisch von einer Quelle auf ein Substrat übertragen, in der Regel durch Verdampfen oder Sputtern.
-
Prozess:
- Verdampfung:Das Material wird im Vakuum erhitzt, bis es verdampft und dann auf dem Substrat kondensiert.
- Sputtern:Atome werden durch den Beschuss mit energiereichen Ionen aus einem festen Zielmaterial herausgeschleudert und dann auf dem Substrat abgelagert.
- Vorteile:Hochreine Folien, gute Haftung und Kontrolle der Foliendicke.
- Anwendungen:Einsatz in der Mikroelektronik, Optik und bei dekorativen Beschichtungen.
-
Chemische Gasphasenabscheidung (CVD):
- Definition:Beim CVD-Verfahren wird durch chemische Reaktionen eine dünne Schicht auf einem Substrat erzeugt.
-
Verfahren:
- Die Reaktionsgase werden in eine Reaktionskammer eingeleitet, wo sie auf der Substratoberfläche reagieren und einen festen Film bilden.
- Die Nebenprodukte werden aus der Kammer entfernt.
- Vorteile:Gleichmäßige und konforme Beschichtungen, Fähigkeit zur Abscheidung komplexer Materialien.
- Anwendungen:Halbleiterherstellung, Schutzbeschichtungen und Dünnschicht-Solarzellen.
-
Atomlagenabscheidung (ALD):
- Definition:ALD ist eine Variante des CVD-Verfahrens, bei dem der Film in einer atomaren Schicht abgeschieden wird.
-
Verfahren:
- Sequentielle Exposition des Substrats gegenüber verschiedenen Vorläufergasen, wobei bei jedem Zyklus eine einzelne Schicht von Atomen hinzugefügt wird.
- Selbstlimitierende Reaktionen gewährleisten eine präzise Kontrolle der Schichtdicke.
- Vorteile:Äußerst präzise Dickenkontrolle, hervorragende Konformität und Gleichmäßigkeit.
- Anwendungen:Hoch-k-Dielektrika in Transistoren, MEMS und Nanotechnologie.
-
Sprüh-Pyrolyse:
- Definition:Ein lösungsbasiertes Verfahren, bei dem eine Vorläuferlösung auf ein erhitztes Substrat gesprüht wird, was zu einer thermischen Zersetzung und Schichtbildung führt.
-
Verfahren:
- Die Vorläuferlösung wird zerstäubt und auf das Substrat gesprüht.
- Durch die Hitze verdampft das Lösungsmittel und der Vorläufer zersetzt sich, wobei ein dünner Film entsteht.
- Vorteile:Einfach und kostengünstig, geeignet für großflächige Beschichtungen.
- Anwendungen:Transparente leitfähige Oxide, Solarzellen und Sensoren.
-
Andere chemische Methoden:
- Galvanik:Verwendet einen elektrischen Strom, um gelöste Metallkationen zu reduzieren und eine kohärente Metallschicht zu bilden.
- Sol-Gel:Hierbei handelt es sich um den Übergang eines Systems von einer flüssigen \"sol\" in eine feste \"gel\" Phase.
- Tauchbeschichtung und Spin-Coating:Einfache Verfahren, bei denen das Substrat in eine Lösung getaucht oder mit ihr geschleudert wird und anschließend getrocknet oder gehärtet wird, um einen Film zu bilden.
-
Andere physikalische Methoden:
- Thermische Verdampfung:Ähnlich wie PVD, jedoch wird das Material in der Regel in einem Vakuum erhitzt.
- Molekularstrahlepitaxie (MBE):Eine hochgradig kontrollierte Form der Verdampfung, die für das Wachstum hochwertiger kristalliner Schichten verwendet wird.
- Gepulste Laserabscheidung (PLD):Verwendet einen gepulsten Hochleistungslaser, um Material von einem Ziel abzutragen, das dann auf das Substrat aufgebracht wird.
Jedes dieser Verfahren hat spezifische Vorteile und wird je nach den Anforderungen der Anwendung ausgewählt, z. B. Schichtdicke, Gleichmäßigkeit, Materialverträglichkeit und Kosten.Das Verständnis dieser Techniken hilft bei der Auswahl der am besten geeigneten Methode für eine bestimmte Aufgabe der Dünnschichtabscheidung.
Zusammenfassende Tabelle:
| Methode | Typ | Vorteile | Anwendungen |
|---|---|---|---|
| Physikalische Gasphasenabscheidung (PVD) | Physikalische | Hohe Reinheit, gute Haftung, Dickenkontrolle | Mikroelektronik, Optik, dekorative Beschichtungen |
| Chemische Gasphasenabscheidung (CVD) | Chemisch | Gleichmäßige Beschichtungen, Abscheidung komplexer Materialien | Halbleiter, Schutzschichten, Solarzellen |
| Atomare Schichtabscheidung (ALD) | Chemisch | Präzise Dicke, hervorragende Konformität | Hoch-k-Dielektrika, MEMS, Nanotechnologie |
| Sprüh-Pyrolyse | Chemisch | Kostengünstige, großflächige Beschichtungen | Transparente leitfähige Oxide, Solarzellen |
| Andere Methoden (Galvanisierung, Sol-Gel, etc.) | Chemisch/Physikalisch | Variiert je nach Technik | Variiert je nach Technik |
