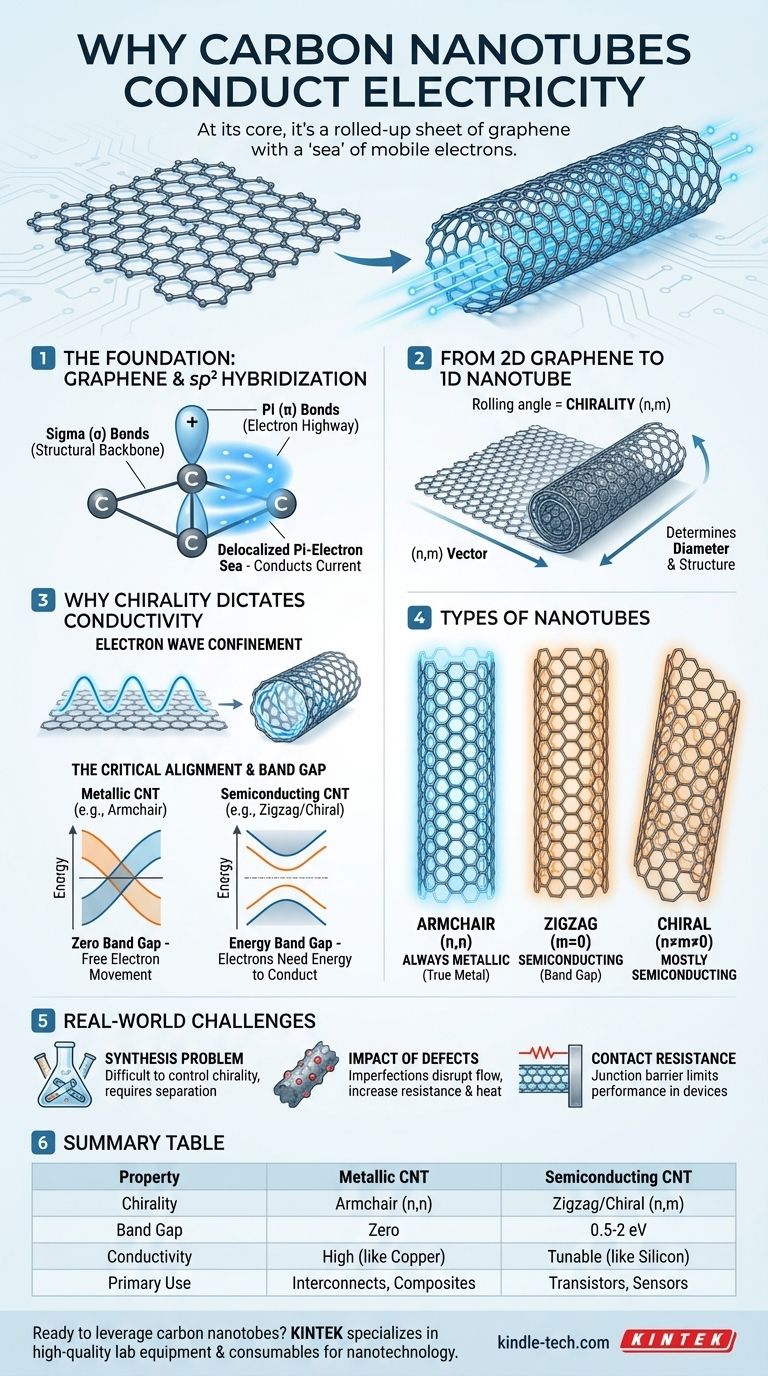

Warum leiten Kohlenstoffnanoröhren Elektrizität? Die Schlüsselrolle der Chiralität und der Graphenstruktur

Im Grunde leitet eine Kohlenstoffnanoröhre Elektrizität, weil ihre Struktur eine aufgerollte Graphenschicht ist. Die Kohlenstoffatome sind so gebunden, dass ein „Meer“ mobiler Elektronen frei entlang der Länge des Rohrs wandern kann. Die genaue Art und Weise, wie die Schicht aufgerollt wird, bestimmt jedoch, wie gut sie leitet, wodurch einige Nanoröhren metallisch wie Kupfer und andere halbleitend wie Silizium werden.

Die Leitfähigkeit einer Kohlenstoffnanoröhre ist keine feste Eigenschaft; sie ist eine direkte Folge ihrer Geometrie. Der spezifische Winkel, in dem die Graphenschicht konzeptionell aufgerollt wird, bekannt als ihre Chiralität, bestimmt, ob sich die Elektronenzustände so ausrichten, dass ein Metall entsteht, oder ob eine Energielücke entsteht, die einen Halbleiter bildet.

Die Grundlage: Die sp²-Hybridisierung von Graphen

Die Rolle der Kohlenstofforbitale

Kohlenstoffatome in einer Nanoröhre sind mithilfe der sp²-Hybridisierung verbunden. Dies ist dieselbe Bindungsanordnung, die in Graphit und Graphen vorkommt.

Jedes Kohlenstoffatom verwendet drei seiner vier äußeren Elektronen, um starke kovalente Bindungen mit seinen Nachbarn einzugehen.

Sigma-Bindungen: Das strukturelle Rückgrat

Diese drei Elektronen bilden Sigma- (σ-) Bindungen, die in derselben Ebene liegen. Diese Bindungen bilden das berühmt starke hexagonale Gitter, das einer Nanoröhre ihre unglaubliche mechanische Festigkeit verleiht.

Diese Sigma-Elektronen sind lokalisiert und fest gebunden, bilden das Strukturgerüst, tragen aber nicht zur elektrischen Leitung bei.

Pi-Bindungen: Die Autobahn für Elektronen

Das vierte äußere Elektron jedes Kohlenstoffatoms befindet sich in einem p-Orbital senkrecht zur Oberfläche der Nanoröhre.

Diese p-Orbitale überlappen sich mit denen benachbarter Atome und bilden delokalisierte Pi- (π-) Bindungen. Dies erzeugt eine Wolke von Elektronen, die nicht an ein einzelnes Atom gebunden sind, sondern sich frei über die gesamte Struktur bewegen können. Dieses „Pi-Elektronenmeer“ transportiert den elektrischen Strom.

Von 2D-Graphen zu 1D-Nanoröhren

Einführung der Chiralität

Stellen Sie sich eine flache Graphenschicht vor. Um eine Nanoröhre herzustellen, rollen Sie diese Schicht zu einem nahtlosen Zylinder auf. Der Winkel, in dem Sie sie aufrollen, wird als ihre Chiralität bezeichnet.

Diese geometrische Eigenschaft ist der wichtigste Faktor, der das elektrische Verhalten der Nanoröhre bestimmt.

Der chirale Vektor (n,m)

Wissenschaftler beschreiben die Chiralität einer Nanoröhre mit einem Zahlenpaar, (n,m). Diese ganzen Zahlen definieren die Richtung und den Winkel der Rolle, was wiederum den Durchmesser und die Struktur der Nanoröhre bestimmt.

Sie müssen die komplexe Mathematik nicht kennen, nur dass verschiedene (n,m)-Paare verschiedenen Arten von Nanoröhren entsprechen.

Warum die Chiralität die Leitfähigkeit bestimmt

Wellenfunktionskonfinement

In der Quantenmechanik verhalten sich Elektronen wie Wellen. In einer flachen Graphenschicht können sich diese Elektronenwellen in jede Richtung ausbreiten.

Wenn die Schicht zu einem Rohr aufgerollt wird, wird die Welle eingeschränkt. Sie kann sich nur um den Umfang in bestimmten, quantisierten Wellenlängen bewegen, die perfekt „passen“. Diese Einschränkung legt strenge Regeln für die zulässigen Energiezustände der Elektronen fest.

Die kritische Ausrichtung

Ein Material ist metallisch, wenn seine Elektronen leicht in einen Zustand springen können, in dem sie sich frei bewegen können (ein Leitungsband). Es ist ein Halbleiter, wenn sie zuerst eine Energielücke überwinden müssen.

Damit eine CNT metallisch ist, müssen ihre erlaubten Elektronenwellenzustände (aufgrund der Einschränkung) perfekt mit den Energiezuständen ausgerichtet sein, in denen die Leitung in Graphen stattfindet.

„Sessel“-Nanoröhren (Armchair, n,n)

Bei Nanoröhren mit einer „Sessel“-Struktur – bei der n=m ist (z. B. (10,10)) – tritt diese Ausrichtung immer auf. Die Geometrie garantiert, dass keine Energielücke vorhanden ist.

Daher sind alle Sessel-Nanoröhren echte Metalle.

Zickzack- und chirale Nanoröhren (n,m)

Bei allen anderen Typen, bekannt als „Zickzack“ (wenn m=0) und „Chiral“ (wenn n≠m≠0), ist die Ausrichtung eine Frage des Zufalls.

Aufgrund ihrer Geometrie wird etwa ein Drittel dieser Nanoröhren metallisch sein, während die anderen zwei Drittel ihre Elektronenzustände fehlausgerichtet haben. Diese Fehlausrichtung öffnet eine Energiebandlücke und macht sie zu Halbleitern. Die Größe dieser Lücke ist umgekehrt proportional zum Durchmesser der Nanoröhre.

Häufige Fallstricke und reale Herausforderungen

Das Syntheseproblem

Die größte Herausforderung in der Nanoröhrenelektronik ist die Kontrolle der Chiralität. Die meisten Synthesemethoden, wie die chemische Gasphasenabscheidung, erzeugen eine zufällige Mischung aus metallischen und halbleitenden Nanoröhren.

Die Trennung dieser Typen ist ein schwieriger und kostspieliger Prozess, der ihre breite Anwendung in Anwendungen, die Reinheit erfordern, behindert.

Der Einfluss von Defekten

Reale Nanoröhren sind keine perfekten Zylinder. Strukturdefekte, Verunreinigungen oder scharfe Biegungen können den Fluss der Pi-Elektronen stören.

Diese Unvollkommenheiten wirken als Streuzentren, die den elektrischen Widerstand erhöhen und unerwünschte Wärme erzeugen, was die Leistung beeinträchtigt.

Die Hürde des Kontaktwiderstands

Selbst bei einer perfekten metallischen Nanoröhre ist das Ein- und Auskoppeln von Strom ein erhebliches technisches Problem. Der Übergang zwischen der Nanoröhre und einer Metallelektrode kann einen sehr hohen Kontaktwiderstand aufweisen.

In vielen Nano-Geräten ist dieser Kontaktwiderstand, nicht der intrinsische Widerstand der Nanoröhre, der limitierende Faktor für die Leistung.

Anwendung auf Ihr Projekt

Das Verständnis dieser Verbindung zwischen Struktur und Eigenschaft ist der Schlüssel zur effektiven Nutzung von Nanoröhren.

• Wenn Ihr Hauptaugenmerk auf der Massenleitfähigkeit liegt (z. B. in Verbundwerkstoffen oder Tinten): Sie können oft eine ungetrennte Mischung verwenden, da das Netzwerk metallischer Röhren genügend leitfähige Pfade bietet.
• Wenn Ihr Hauptaugenmerk auf der Nanoelektronik liegt (z. B. Transistoren): Sie benötigen rein halbleitende Nanoröhren, was eine nachträgliche Trennung oder chiralitätsspezifische Wachstumsmethoden absolut unerlässlich macht.
• Wenn Ihr Hauptaugenmerk auf Hochleistungsverdrahtung liegt (z. B. On-Chip-Verbindungen): Sie benötigen rein metallische Nanoröhren mit geringen Defekten, um den Widerstand zu minimieren und die Strombelastbarkeit zu maximieren.

Letztendlich hängt die Nutzung der bemerkenswerten elektrischen Eigenschaften von Kohlenstoffnanoröhren vollständig von der Kontrolle ihrer genauen atomaren Geometrie ab.

Zusammenfassungstabelle:

Eigenschaft	Metallische CNT	Halbleitende CNT
Chiralität	Sessel (Armchair) (n,n)	Zickzack/Chiral (n,m)
Bandlücke	Null	0,5–2 eV (Größe abhängig vom Durchmesser)
Leitfähigkeit	Hoch, wie Kupfer	Abstimmbar, wie Silizium
Vorkommen	~33 % der synthetisierten Röhren	~67 % der synthetisierten Röhren
Hauptanwendung	Verbindungen, leitfähige Verbundwerkstoffe	Transistoren, Sensoren, Elektronik
