Kurz gesagt, die Siebanalyse ist wichtig, weil sie die Korngrößenverteilung eines Bodens bestimmt, eine grundlegende Eigenschaft, die seine Festigkeit, Durchlässigkeit und sein allgemeines Ingenieurverhalten direkt beeinflusst. Dieser einfache Test liefert die grundlegenden Daten, die zur Klassifizierung des Bodens und zur Vorhersage seiner Leistung unter verschiedenen Bau- und Umgebungsbedingungen erforderlich sind.
Das Verständnis der Bodenbeschaffenheit ist keine akademische Übung; es ist die Grundlage für die Vorhersage seiner realen Leistung. Die Siebanalyse ist das primäre Werkzeug für grobkörnige Böden und übersetzt eine einfache Probe in kritische Vorhersagen über Wasserfluss, Stabilität und Tragfähigkeit.
Was die Siebanalyse aufdeckt: Die Kornzusammensetzungskurve
Die Siebanalyse ist ein mechanisches Verfahren zur Beurteilung der Partikelgrößenverteilung eines körnigen Materials. Ihre Einfachheit und Zuverlässigkeit machen sie zu einem Eckpfeiler der geotechnischen Prüfung.
Die Mechanik des Tests

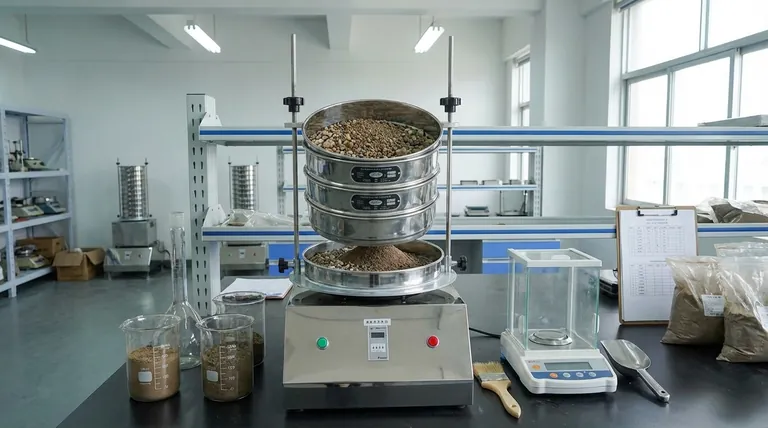

Eine getrocknete Bodenprobe mit bekanntem Gewicht wird oben auf einen Stapel von Drahtsieben gelegt. Jedes Sieb hat progressiv kleinere Öffnungen, von oben nach unten.
Der Stapel wird mechanisch geschüttelt, wodurch Partikel hindurchfallen, bis sie auf einem Sieb zurückgehalten werden, dessen Öffnungen kleiner als ihr Durchmesser sind. Das auf jedem Sieb zurückgehaltene Material wird gewogen, und die Ergebnisse werden zur Darstellung einer Korngrößenverteilungskurve verwendet.
Das Ergebnis: Die Kornzusammensetzungskurve
Das Ergebnis ist nicht eine einzelne Zahl, sondern eine Kornzusammensetzungskurve (Gradation Curve). Diese Grafik stellt den Prozentsatz des Bodens dar, der feiner als eine bestimmte Partikelgröße ist. Die Form dieser Kurve erzählt eine detaillierte Geschichte über die Zusammensetzung des Bodens.
Wichtige Klassifizierungsparameter
Aus dieser Kurve bestimmen wir die Prozentsätze von Kies, Sand und Feinanteilen (Schluff und Ton). Feinanteile sind als Partikel definiert, die das Nr. 200 Sieb (0,075 mm) passieren. Diese anfängliche Aufschlüsselung ist der erste Schritt bei jeder Bodenklassifizierung.
Wir identifizieren auch wichtige Durchmesser wie D10, D30 und D60, die die Partikelgrößen darstellen, bei denen 10 %, 30 % bzw. 60 % des Bodens (nach Gewicht) feiner sind. Diese Werte sind nicht nur abstrakte Punkte; sie sind wesentliche Eingaben für die weitere Analyse.
Von der Partikelgröße zu technischen Entscheidungen
Die wahre Bedeutung der Siebanalyse liegt darin, wie ihre Ergebnisse zur Entscheidungsfindung in kritischen Ingenieur- und Designfragen verwendet werden. Die Kornzusammensetzungskurve ist der Schlüssel, der Vorhersagen über das Bodenverhalten ermöglicht.
Bodenklassifizierung
Der Hauptzweck der Siebanalyse ist die Klassifizierung von grobkörnigen Böden (Sand und Kies) mithilfe von Systemen wie dem Unified Soil Classification System (USCS). Die Klassifizierung teilt dem Ingenieur mit, ob er es mit einem gut abgestuften Kies (GW), einem schlecht abgestuften Sand (SP) oder einem schluffigen Sand (SM) zu tun hat, die alle sehr unterschiedliche technische Eigenschaften aufweisen.
Vorhersage der hydraulischen Leitfähigkeit (Durchlässigkeit)
Die Größe der Bodenpartikel steuert direkt die Größe der Hohlräume zwischen ihnen. Wasser fließt durch diese Hohlräume.
Böden, die von großen Partikeln dominiert werden (wie reiner Kies), haben große Hohlräume und somit eine hohe Durchlässigkeit. Böden mit vielen feinen Partikeln haben kleine, gewundene Hohlräume und eine geringe Durchlässigkeit. Dies ist entscheidend für die Planung von Dämmen, Deponien und Entwässerungssystemen.
Beurteilung der Festigkeit und Verdichtbarkeit
Ein gut abgestufter Boden, der eine breite Verteilung der Partikelgrößen aufweist, kann typischerweise dichter verdichtet werden als ein schlecht abgestufter (oder gleichförmiger) Boden.
Die kleineren Partikel füllen die Hohlräume zwischen den größeren und bilden eine dichte, ineinandergreifende Masse mit höherer Scherfestigkeit. Diese Information ist unerlässlich für den Bau stabiler Fundamente, Straßenunterbauten und Erddämme.
Bewertung der Eignung von Filter- und Entwässerungsschichten
In Staudämmen und Stützmauern sind Filterschichten erforderlich, um Wasser passieren zu lassen, ohne feine Bodenpartikel auszuspülen. Die Siebanalyse sowohl des Basisbodens als auch des vorgeschlagenen Filtermaterials wird verwendet, um sicherzustellen, dass sie spezifische Kriterien für Filtration und Entwässerung erfüllen und so eine innere Erosion verhindern.
Verständnis der Kompromisse und Einschränkungen
Obwohl die Siebanalyse fundamental ist, liefert sie kein vollständiges Bild des Bodenverhaltens. Das Verständnis ihrer Grenzen ist der Schlüssel zu ihrer korrekten Anwendung.
Der Fokus auf Grobkörniges
Die Siebanalyse ist nur für Partikel größer als 0,075 mm (die auf dem Nr. 200 Sieb zurückgehalten werden) wirksam. Sie kann nicht zwischen Schluff und Ton unterscheiden, deren Eigenschaften durch Plastizität und Mineralogie bestimmt werden, nicht nur durch die Größe.
Die Notwendigkeit der Hydrometeranalyse
Für den feinkörnigen Anteil eines Bodens (Schluffe und Tone) muss eine Hydrometerprüfung durchgeführt werden. Diese Prüfung nutzt das Sedimentationsprinzip, um die Partikelgrößenverteilung von Materialien zu bestimmen, die zu klein für das Sieben sind. Eine vollständige Analyse umfasst oft beide Tests.
Die Partikelform wird ignoriert
Der Test geht implizit davon aus, dass die Partikel annähernd kugelförmig sind. Die Form der Partikel (z. B. gerundet vs. kantig) beeinflusst jedoch auch die Bodenfestigkeit und Packung erheblich. Kantige Partikel neigen dazu, eine höhere Scherfestigkeit aufzuweisen als gerundete, ein Faktor, der durch die Siebanalyse allein nicht erfasst wird.
Die richtige Wahl für Ihr Ziel treffen
Die Kornzusammensetzungskurve ist ein Mehrzweckwerkzeug. Wie Sie sie interpretieren, hängt vollständig von Ihrem Projektziel ab.
- Wenn Ihr Hauptaugenmerk auf der Fundamentstabilität liegt: Verwenden Sie die Klassifizierung und die Abstufung, um die Scherfestigkeit des Bodens und sein Verdichtungspotenzial abzuschätzen, was seine Tragfähigkeit bestimmt.
- Wenn Ihr Hauptaugenmerk auf der Entwässerung oder der Sickerwasserkontrolle liegt: Verwenden Sie die D10-Größe und die Gesamtabstufung, um die hydraulische Leitfähigkeit des Bodens abzuschätzen und effektive Filter oder Entwässerungsdecken zu planen.
- Wenn Ihr Hauptaugenmerk auf Erdarbeiten und Straßenbau liegt: Verwenden Sie die Kornzusammensetzungskurve, um die Eignung des Materials als Füllmaterial zu beurteilen und die maximale Dichte abzuschätzen, die Sie durch Verdichtung erreichen können.
- Wenn Ihr Hauptaugenmerk auf der Gefahrenbewertung liegt: Verwenden Sie die Kornzusammensetzungskurve, um Böden herauszufiltern, die anfällig für Frosthub oder Verflüssigung sind, wie z. B. gleichförmige Feinsande.
Letztendlich bietet dieser einfache und kostengünstige Test den wesentlichen Rahmen für das Verständnis und die Vorhersage des Verhaltens von grobkörnigen Böden.
Zusammenfassungstabelle:
| Siebanalyse-Parameter | Was er aufdeckt | Wichtige technische Anwendung |
|---|---|---|
| Kornzusammensetzungskurve | Korngrößenverteilung (Kies, Sand, Feinanteile) | Bodenklassifizierung (USCS) |
| D10-, D30-, D60-Größen | Wichtige Durchmesser für die Abstufungsanalyse | Schätzung der hydraulischen Leitfähigkeit (Durchlässigkeit) |
| Gut abgestuft vs. Schlecht abgestuft | Verteilung der Partikelgrößen | Beurteilung der Verdichtbarkeit & Scherfestigkeit |
| Feinanteil (Passiert Nr. 200 Sieb) | Prozentsatz an Schluff und Ton | Identifizierung des Bedarfs für weitere Tests (z. B. Hydrometeranalyse) |
