Wie funktionieren die Beschichtungskammern? Die 5 wichtigsten Schritte erklärt

Beschichtungskammern, insbesondere solche, die für die physikalische Gasphasenabscheidung (PVD) verwendet werden, arbeiten mit einer Reihe von präzisen Schritten.

In diesen Schritten wird eine Vakuumumgebung geschaffen, das Beschichtungsmaterial verdampft und auf das Substrat aufgebracht.

Dieser Prozess wird streng kontrolliert, um die Gleichmäßigkeit und die gewünschten Eigenschaften der Beschichtung zu gewährleisten.

Zu den wichtigsten Schritten gehören das Erzeugen des Vakuums, das Verdampfen des Beschichtungsmaterials, die Steuerung des Abscheidungsprozesses und die Nachbearbeitung der beschichteten Gegenstände.

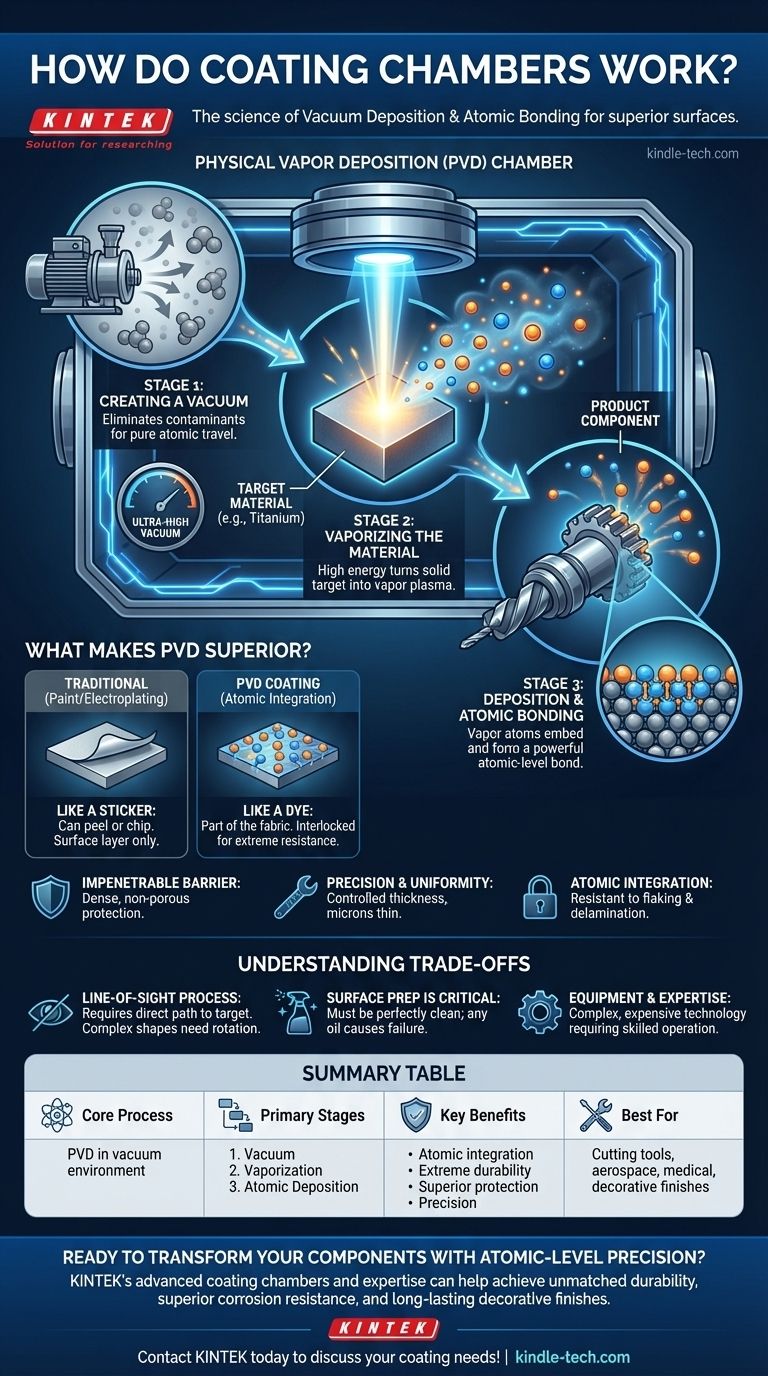

5 Schlüsselschritte erklärt: Wie Beschichtungskammern funktionieren

Wie funktionieren die Beschichtungskammern? Die 5 wichtigsten Schritte erklärt

1. Vakuumerzeugung in Beschichtungskammern

Anfänglicher Vakuumaufbau: Der Prozess beginnt mit der Erzeugung eines Vakuums in der Kammer mithilfe eines Hilfspumpsystems.

Dieses System umfasst in der Regel eine mechanische Pumpe, eine Booster-Pumpe (wie eine Wälzkolbenpumpe) und eine Öldiffusionspumpe.

Die mechanische Pumpe saugt die Kammer zunächst auf ein niedriges Vakuum an und bereitet so den Weg für die Diffusionspumpe, um ein höheres Vakuum zu erreichen.

Zweck des Vakuums: Die Vakuumumgebung ist entscheidend, da sie Luft und Verunreinigungen eliminiert.

Dadurch wird sichergestellt, dass der Beschichtungsprozess frei von Verunreinigungen ist und dass sich das verdampfte Material gleichmäßig auf dem Substrat absetzen kann.

2. Verdampfung des Beschichtungsmaterials

Erhitzen oder Druckreduzierung: Das Beschichtungsmaterial wird entweder bis zu seinem Verdampfungspunkt erhitzt oder der Druck um es herum wird reduziert, bis es zu Dampf wird.

Dies kann entweder innerhalb der Hauptvakuumkammer oder in einem angrenzenden Bereich geschehen, von dem aus der Dampf in die Hauptkammer eingeleitet werden kann.

Kontrolle der Verdampfung: Die Temperatur und die Dauer der Erhitzung oder der Grad der Druckreduzierung werden sorgfältig gesteuert.

Dadurch werden die Verdampfungsrate und die Menge des für die Abscheidung verfügbaren Materials gesteuert.

3. Abscheidungsprozess

Platzierung und Ausrichtung des Substrats: Das zu beschichtende Material bzw. das Substrat wird in der Kammer auf einer rotierenden Halterung platziert.

Diese Drehung gewährleistet eine gleichmäßige Verteilung des Beschichtungsmaterials über die 3D-Oberfläche des Substrats.

Einleitung von Gasen: Je nach den gewünschten Beschichtungseigenschaften (z. B. Oxid, Nitrid oder Karbid) kann ein Gas mit dem entsprechenden Element (Sauerstoff, Stickstoff oder Kohlenstoff) in die Kammer eingeleitet werden.

Die Durchflussmenge dieses Gases und die Geschwindigkeit der Atomextraktion aus dem Zielmaterial werden eingestellt, um die Zusammensetzung und die Eigenschaften der Beschichtung zu steuern.

Anwendung von Spannung und magnetischen Feldern: Bei einigen Techniken, wie dem Sputtern, wird eine Hochspannung zusammen mit einem Magnetfeld angelegt, um ein Inertgas (wie Argon) zu ionisieren.

Das ionisierte Gas stößt mit dem Zielmaterial zusammen und schleudert Metallverbindungen aus, die dann das Substrat beschichten.

4. Nachbearbeitung und Inspektion

Kühlung und Entgasung: Nach dem Beschichtungszyklus wird die Kammer entgast und abgekühlt, um die Entnahme der beschichteten Teile vorzubereiten.

Inspektion und Verpackung: Die beschichteten Produkte werden gründlich inspiziert, um die Qualität und die Einhaltung der Spezifikationen zu gewährleisten, bevor sie für die weitere Verwendung oder den Vertrieb verpackt werden.

5. Ökologische und betriebliche Erwägungen

Umweltverträgliche Technologie: PVD-Beschichtungsverfahren gelten als umweltfreundlich, da sie keine Abfälle erzeugen, die entsorgt werden müssen.

Die Technologie ist so konzipiert, dass sie effizient und sauber ist.

Variabilität der Beschichtungsdicke und -dauer: Die Dicke der Beschichtung und die Dauer des Prozesses können stark variieren, von einigen Minuten bis zu mehreren zehn Minuten.

Dies hängt von den spezifischen Anforderungen der Beschichtung ab, z. B. davon, ob sie für dekorative oder funktionale Zwecke bestimmt ist.

Wenn ein Einkäufer von Laborgeräten diese wichtigen Punkte kennt, kann er fundierte Entscheidungen über die Arten von Beschichtungskammern und -verfahren treffen, die seinen spezifischen Anforderungen am besten entsprechen.

Dies gewährleistet qualitativ hochwertige und konsistente Ergebnisse bei ihren Anwendungen.
