In der richtigen Umgebung ist Graphit nicht nur ein gutes Heizelement, sondern ein ausgezeichnetes. Seine Überlegenheit beruht auf einer einzigartigen Kombination aus Hochtemperaturfestigkeit, Kosteneffizienz und elektrischen Eigenschaften, die sich grundlegend von traditionellen metallischen Elementen unterscheiden, was es zu einer idealen Wahl für anspruchsvolle Anwendungen wie Vakuumöfen macht.
Während viele Anwendungen auf metallische Heizkörper angewiesen sind, zeichnet sich Graphit in Hochtemperatur-, nicht-oxidierenden Umgebungen aus. Seine einzigartige Fähigkeit, mit zunehmender Erwärmung stärker und elektrisch leitfähiger zu werden, macht es zu einer effizienteren und langlebigeren Wahl für spezialisierte industrielle Prozesse, vorausgesetzt, seine Betriebsgrenzen werden eingehalten.
Warum Graphit als Heizelement hervorragend ist
Der Wert von Graphit ist nicht universell; er ist kontextabhängig. Seine Eigenschaften machen es zu einem dominierenden Material in spezifischen Hochleistungsanwendungen, bei denen herkömmliche Metalle versagen würden.
Überragende Hochtemperaturleistung
Im Gegensatz zu Metallen, die mit Annäherung an ihren Schmelzpunkt schwächer und weicher werden, verbessert sich die mechanische Festigkeit von Graphit mit der Temperatur, erreicht ihren Höhepunkt bei etwa 1700 °C und bleibt bis zu 2500 °C robust.
Es besitzt einen extrem hohen Schmelzpunkt (sublimiert bei etwa 3650 °C) und einen niedrigen Dampfdruck, was Stabilität während intensiver Heizzyklen gewährleistet.
Einzigartige elektrische Eigenschaften
Graphit weist einen negativen Temperaturkoeffizienten des Widerstands auf. Das bedeutet, dass sein elektrischer Widerstand mit zunehmender Erwärmung abnimmt (um bis zu 20 %).
Diese Eigenschaft macht es energieeffizienter, da es bei seiner Zielbetriebstemperatur mehr Leistung aufnimmt und effektiver Wärme erzeugt.
Ausgezeichnete Thermoschockbeständigkeit
Graphit hat einen sehr kleinen Wärmeausdehnungskoeffizienten. Es dehnt sich beim Erhitzen oder Abkühlen nicht wesentlich aus oder zieht sich nicht zusammen.
Diese Eigenschaft verleiht ihm eine hervorragende Beständigkeit gegen Thermoschock, was bedeutet, dass es bei schnellen Temperaturänderungen wesentlich seltener reißt oder versagt.
Kosten und Bearbeitbarkeit
Im Vergleich zu hochschmelzenden Metallen wie Molybdän oder Wolfram ist Graphit deutlich kostengünstiger und einfacher zu bearbeiten. Dies ermöglicht die Herstellung großer oder komplexer Heizelementformen, wodurch sowohl die Anschaffungs- als auch die Ersatzkosten gesenkt werden.
Die entscheidende Rolle der Betriebsumgebung
Die Entscheidung für die Verwendung von Graphit wird fast ausschließlich durch die beabsichtigte Atmosphäre bestimmt. Es ist ein Spezialwerkzeug, keine Universallösung.
Die Notwendigkeit einer nicht-oxidierenden Atmosphäre
Die primäre Schwäche von Graphit ist seine Reaktion mit Sauerstoff. Bei hohen Temperaturen in Anwesenheit von Luft wird es schnell oxidieren und verbrennen.
Aus diesem Grund werden Graphitheizelemente ausschließlich in Vakuumöfen oder Umgebungen, die mit einem Inertgas wie Argon oder Stickstoff geflutet sind, verwendet.
Ein selbstreinigender Effekt im Vakuum
In einem Vakuumofen bietet Graphit einen zusätzlichen Vorteil. Es reagiert mit restlichem Sauerstoff und Wasserdampf – Verunreinigungen im Vakuum – zu Kohlenmonoxid (CO) und Wasserstoff (H₂), die dann abgepumpt werden.
Dieser "Getter"-Effekt reinigt aktiv die Ofenatmosphäre, vereinfacht das Design des Vakuumsystems und verbessert die Qualität des Prozesses.
Wärmeübertragung durch Strahlung
Graphitelemente sind hervorragende Wärmestrahler. Öfen, die sie verwenden, sind so konzipiert, dass sie diese strahlungsdominante Wärmeübertragung nutzen, die in einem Vakuum hochwirksam und gleichmäßig ist.
Die Kompromisse und Einschränkungen verstehen
Graphit effektiv zu nutzen bedeutet, seine Grenzen zu verstehen. Diese zu ignorieren führt zu schnellem Versagen.
Oxidation ist seine absolute Grenze
Dies kann nicht genug betont werden. Die Verwendung eines Graphitheizelements in einer offenen Luftanwendung oberhalb weniger hundert Grad Celsius führt zu seiner vollständigen und schnellen Zerstörung.
Spannung und Vakuumentladung
In Vakuumumgebungen kann ein hohes Spannungspotenzial über dem Element einen elektrischen Lichtbogen oder eine "Vakuumentladung" verursachen.
Um dies zu verhindern, werden Systeme mit Graphitheizungen typischerweise so ausgelegt, dass sie mit einer niedrigen Spannung (oft unter 100 V) und hohem Strom betrieben werden.
Leiter vs. Isolator: Die Bedeutung der Form
Ein häufiger Verwirrungspunkt ist die doppelte Rolle von Graphit. Ein massiver Graphitstab ist ein ausgezeichneter elektrischer und thermischer Leiter, weshalb er als Heizelement funktioniert.
Allerdings ist Graphitfilz oder starre Faserplatten ein ausgezeichneter Wärmeisolator. Dies liegt daran, dass seine faserige Form hauptsächlich aus leerem Raum besteht, der Wärme effektiv einschließt. Es ist entscheidend, zwischen Graphit-Elementen (Leitern) und Graphit-Isolierung zu unterscheiden.
Die richtige Wahl für Ihre Anwendung treffen
Ihre Wahl des Heizelements muss durch Ihre Betriebsbedingungen und Leistungsziele bestimmt werden.
- Wenn Ihr Hauptaugenmerk auf Hochtemperatur-Vakuum- oder Inertgasöfen liegt: Graphit ist aufgrund seiner überragenden Festigkeit, thermischen Stabilität und Kosteneffizienz sehr wahrscheinlich Ihre beste Wahl.
- Wenn Ihr Hauptaugenmerk auf dem Heizen in einer offenen Luftumgebung liegt: Graphit ist ungeeignet. Sie müssen ein metallisches Element verwenden, das für Oxidationsbeständigkeit ausgelegt ist, wie z. B. eine FeCrAl (Kanthal) oder NiCr (Nichrom) Legierung.
- Wenn Ihr Hauptaugenmerk auf der Minimierung der Betriebskosten für einen kompatiblen Prozess liegt: Graphit bietet erhebliche Einsparungen sowohl bei den Materialkosten als auch bei der Energieeffizienz, vorausgesetzt, Sie können die erforderliche nicht-oxidierende Atmosphäre aufrechterhalten.
Das Verständnis dieser Kernprinzipien ermöglicht es Ihnen, ein Heizelement nicht nach Konvention, sondern nach der grundlegenden Physik Ihrer spezifischen Anwendung auszuwählen.
Zusammenfassungstabelle:
| Eigenschaft | Graphitheizelement | Traditionelles Metallelement |
|---|---|---|
| Max. Betriebstemp. | Bis zu 2500 °C | Typischerweise < 1400 °C |
| Festigkeit bei hoher Temp. | Steigt mit der Temperatur | Schwächt und erweicht |
| Thermoschockbeständigkeit | Ausgezeichnet | Mäßig bis schlecht |
| Kosten & Bearbeitbarkeit | Geringere Kosten, leicht zu bearbeiten | Höhere Kosten, schwerer zu bearbeiten |
| Geeignete Atmosphäre | Nur Vakuum oder Inertgas | Luft oder oxidierende Umgebungen |
Bereit, Ihre Hochtemperaturprozesse mit der richtigen Heizlösung zu verbessern? Bei KINTEK sind wir spezialisiert auf die Bereitstellung fortschrittlicher Laborgeräte und Verbrauchsmaterialien, einschließlich Graphitheizelementen, die speziell für Vakuum- und Inertgasöfen entwickelt wurden. Unser Fachwissen stellt sicher, dass Sie effiziente, langlebige und kostengünstige Lösungen für Ihre Laboranforderungen erhalten. Kontaktieren Sie uns noch heute, um zu besprechen, wie unsere Produkte Ihre spezifische Anwendung optimieren können!

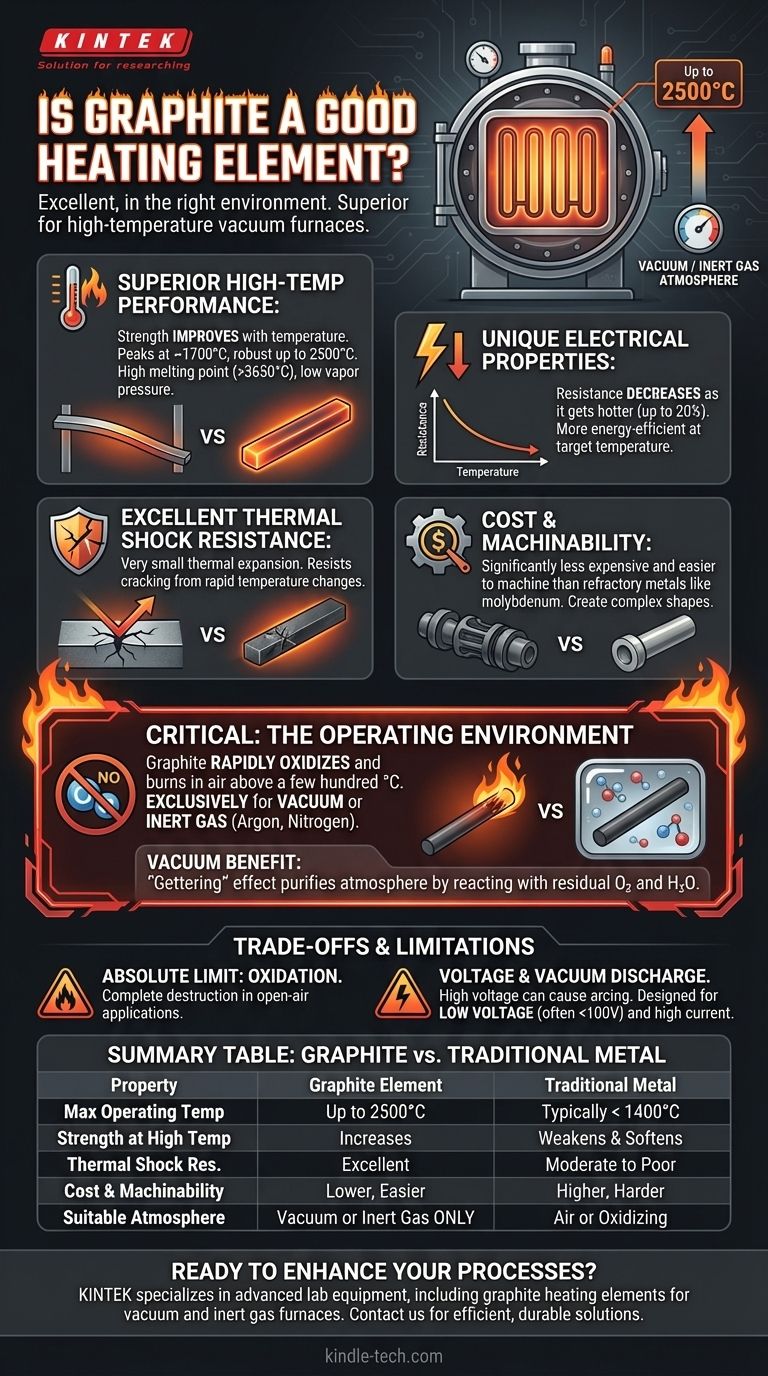

Visuelle Anleitung
