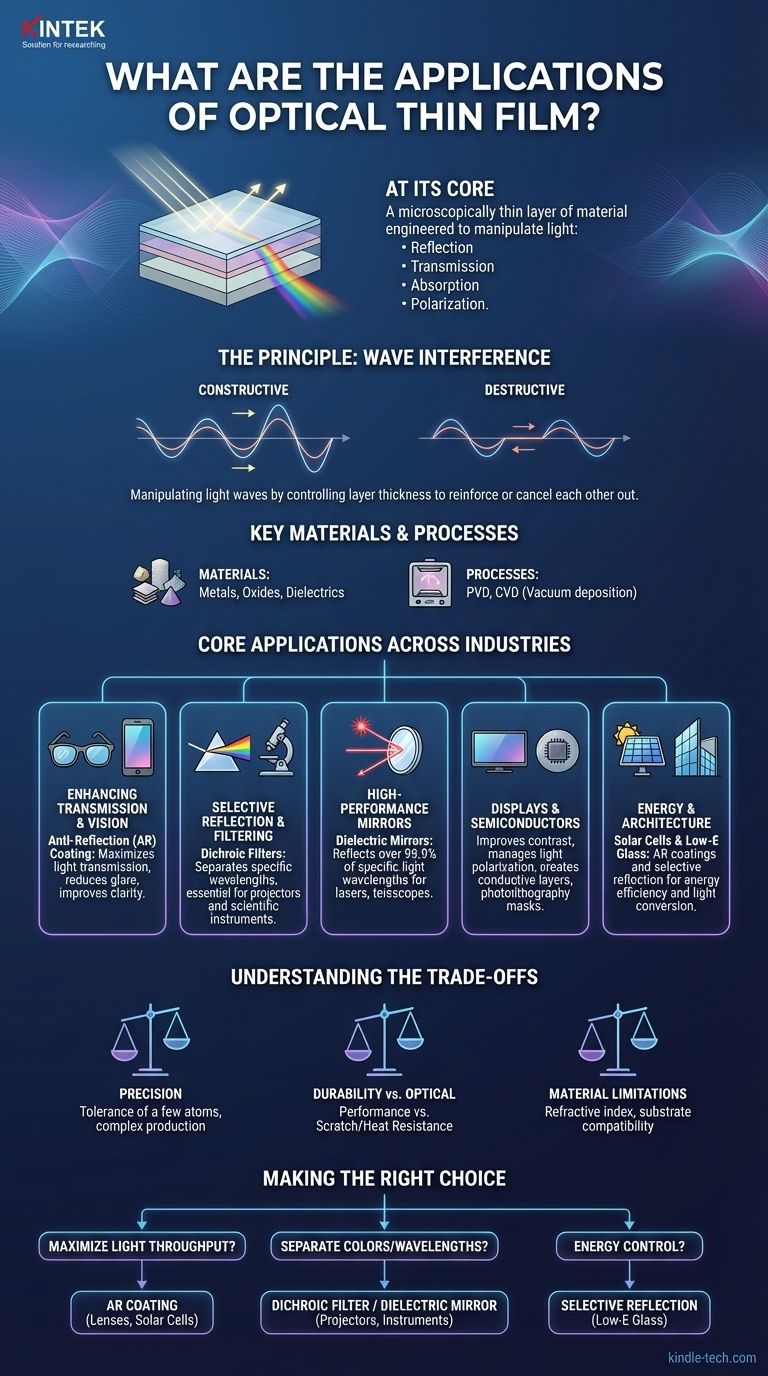

Was sind die Anwendungen von optischen Dünnschichten? Präzise Lichtsteuerung freischalten

Im Kern ist eine optische Dünnschicht eine mikroskopisch dünne Materialschicht, die entwickelt wurde, um Licht zu manipulieren. Ihre Anwendungen sind weit verbreitet und reichen von den Antireflexionsbeschichtungen auf Ihren Brillen und Kameraobjektiven bis hin zu den hochpräzisen Filtern, die in wissenschaftlichen Instrumenten, Solarzellen und modernen Displaytechnologien verwendet werden.

Der grundlegende Zweck einer optischen Dünnschicht besteht nicht nur darin, eine Oberfläche zu bedecken, sondern präzise zu steuern, wie Licht reflektiert, transmittiert, absorbiert oder polarisiert wird, indem die Prinzipien der Welleninterferenz auf Nanometer-Ebene genutzt werden.

Das Prinzip hinter der Anwendung

Bevor wir Anwendungen auflisten, ist es entscheidend zu verstehen, wie diese Filme funktionieren. Ihre Funktion basiert nicht auf den Masseneigenschaften des Materials, sondern auf der präzisen Dicke der Schichten.

Die Kraft der Interferenz

Optische Dünnschichten bestehen oft aus mehreren Schichten, deren Dicke jeweils mit der Wellenlänge des Lichts vergleichbar ist. Wenn Lichtwellen diese Schichten durchdringen, reflektieren sie an jeder Grenzfläche.

Diese reflektierten Wellen können sich entweder gegenseitig verstärken (konstruktive Interferenz) oder sich gegenseitig aufheben (destruktive Interferenz). Durch sorgfältige Gestaltung der Dicke und des Materials jeder Schicht können wir steuern, welche Lichtwellenlängen reflektiert und welche transmittiert werden.

Schlüsselmaterialien und -prozesse

Diese präzisen Schichten werden aus Materialien wie Metallen, Oxiden und Dielektrika (nichtleitende Keramiken) hergestellt.

Die Filme werden unter Verwendung hochkontrollierter Vakuumprozesse wie der Physikalischen Gasphasenabscheidung (PVD), bei der Material auf eine Oberfläche gesputtert oder verdampft wird, und der Chemischen Gasphasenabscheidung (CVD), bei der Gasvorläufer zur Bildung der Beschichtung verwendet werden, abgeschieden.

Kernanwendungen in verschiedenen Branchen

Die Fähigkeit, die Eigenschaften des Lichts fein abzustimmen, verleiht optischen Dünnschichten eine unglaublich vielfältige Palette von Einsatzmöglichkeiten.

Verbesserung der Transmission und Sicht

Die häufigste Anwendung ist die Antireflexionsbeschichtung (AR-Beschichtung). Durch die Nutzung destruktiver Interferenz zur Eliminierung von Reflexionen maximieren diese Filme die Lichttransmission. Sie finden sie auf Brillen, Kameraobjektiven, Solarmodulen und den Bildschirmen von Smartphones und Laptops, um Blendung zu reduzieren und die Klarheit zu verbessern.

Selektive Reflexion und Filterung

Umgekehrt können Filme so konzipiert werden, dass sie bestimmte Wellenlängen reflektieren, während sie andere durchlassen. Diese werden als dichroitische Filter bezeichnet. Sie sind entscheidend in digitalen Projektoren zur Trennung von rotem, grünem und blauem Licht und in wissenschaftlichen Instrumenten wie Fluoreszenzmikroskopen zur Isolierung spezifischer Lichtfrequenzen.

Hochleistungsspiegel

Während ein Standardspiegel eine einfache Metallschicht verwendet, nutzen Hochleistungs-dielektrische Spiegel Dutzende von abwechselnden Dünnschichtschichten. Dies ermöglicht es ihnen, über 99,9 % des Lichts innerhalb eines bestimmten Wellenlängenbereichs zu reflektieren, was sie für Laser, Teleskope und andere Präzisionsoptiksysteme unerlässlich macht.

Displays und Halbleiter

In Flachbildschirmen werden Dünnschichten verwendet, um den Kontrast zu verbessern, die Lichtpolarisation zu steuern und transparente leitfähige Schichten für Touchscreens zu erzeugen. In der Halbleiterfertigung werden sie als kritische Masken und Antireflexionsschichten während des Photolithographie-Prozesses verwendet, der Schaltkreise auf Siliziumwafer ätzt.

Energie und Architektur

In Solarzellen dienen Dünnschichten einem doppelten Zweck: als AR-Beschichtungen, um sicherzustellen, dass mehr Licht in die Zelle gelangt, und als funktionale Schichten, die helfen, dieses Licht in Elektrizität umzuwandeln. In der modernen Architektur wird Low-Emissivity (Low-E) Glas mit Dünnschichten beschichtet, die Infrarotstrahlung (Wärme) reflektieren, während sichtbares Licht durchgelassen wird, was die Energieeffizienz dramatisch verbessert.

Verständnis der Kompromisse

Obwohl leistungsfähig, birgt die Anwendung optischer Dünnschichten erhebliche technische Herausforderungen.

Präzision ist nicht verhandelbar

Die Leistung eines optischen Films hängt vollständig von seiner Dicke ab, oft mit einer Toleranz von nur wenigen Atomen. Jede Abweichung während des Herstellungsprozesses kann die Beschichtung unbrauchbar machen, was die Produktion komplex und teuer macht.

Haltbarkeit vs. optische Leistung

Die Materialien, die die besten optischen Effekte erzeugen, sind nicht immer die haltbarsten. Es gibt einen ständigen Kompromiss zwischen der Schaffung einer Beschichtung, die Kratzern, Hitze und Umwelteinflüssen standhält, und einer, die ihre optischen Spezifikationen perfekt erfüllt.

Material- und Substratbeschränkungen

Die Wahl des Beschichtungsmaterials ist durch seinen Brechungsindex und seine Kompatibilität sowohl mit dem Substrat (dem Glas oder Kunststoff, auf das es aufgetragen wird) als auch mit dem Abscheidungsprozess begrenzt. Nicht alle Materialien können effektiv auf alle Substrate geschichtet werden.

Die richtige Wahl für Ihr Ziel treffen

Das spezifische Design einer optischen Dünnschicht wird vollständig durch ihre beabsichtigte Funktion bestimmt.

  • Wenn Ihr Hauptaugenmerk auf der Maximierung des Lichtdurchsatzes liegt: Sie benötigen eine Antireflexionsbeschichtung (AR-Beschichtung), die darauf ausgelegt ist, Reflexionen für Ihre Ziellichtwellenlängen zu eliminieren, wie sie in Linsen und Solarzellen zu finden ist.
  • Wenn Ihr Hauptaugenmerk auf der Trennung von Farben oder Wellenlängen liegt: Sie benötigen einen mehrschichtigen dichroitischen Filter oder dielektrischen Spiegel, der für selektive Reflexion und Transmission ausgelegt ist, unerlässlich für Projektoren und wissenschaftliche Instrumente.
  • Wenn Ihr Hauptaugenmerk auf der Energiekontrolle liegt: Sie benötigen eine Beschichtung, die bestimmte Teile des Spektrums selektiv reflektiert, wie die Infrarot-blockierenden Filme, die in Architekturglas verwendet werden.

Letztendlich sind optische Dünnschichten eine grundlegende, aber oft unsichtbare Technologie, die unsere moderne Welt prägt, indem sie den Lichtfluss präzise steuert.

Zusammenfassungstabelle:

Anwendungsbereich Schlüsselfunktion der Dünnschicht Häufige Beispiele
Verbraucheroptik Antireflexion (AR) Brillen, Kameraobjektive, Smartphone-Bildschirme
Wissenschaftliche Instrumente Wellenlängenfilterung Fluoreszenzmikroskope, Laser, Teleskope
Displays & Elektronik Lichtpolarisation & Leitung Flachbildschirme, Touchscreens, Halbleiterlithographie
Energie & Architektur Selektive Reflexion/Transmission Solarzellen, Low-E energieeffizientes Glas
