Die physikalische und die chemische Abscheidung aus der Gasphase sind zwei wichtige Verfahren zur Herstellung von Dünnfilmbeschichtungen auf Substraten.
Diese Verfahren sind in verschiedenen Industriezweigen wie der Elektronik-, Optik- und Solarzellenherstellung unverzichtbar.
Das Verständnis der Unterschiede, Mechanismen und Anwendungen dieser Techniken ist entscheidend für die Auswahl der geeigneten Methode auf der Grundlage der spezifischen Substrat- und Anwendungsanforderungen.
5 wichtige Punkte erklärt: Was ist physikalische und chemische Gasphasenabscheidung?

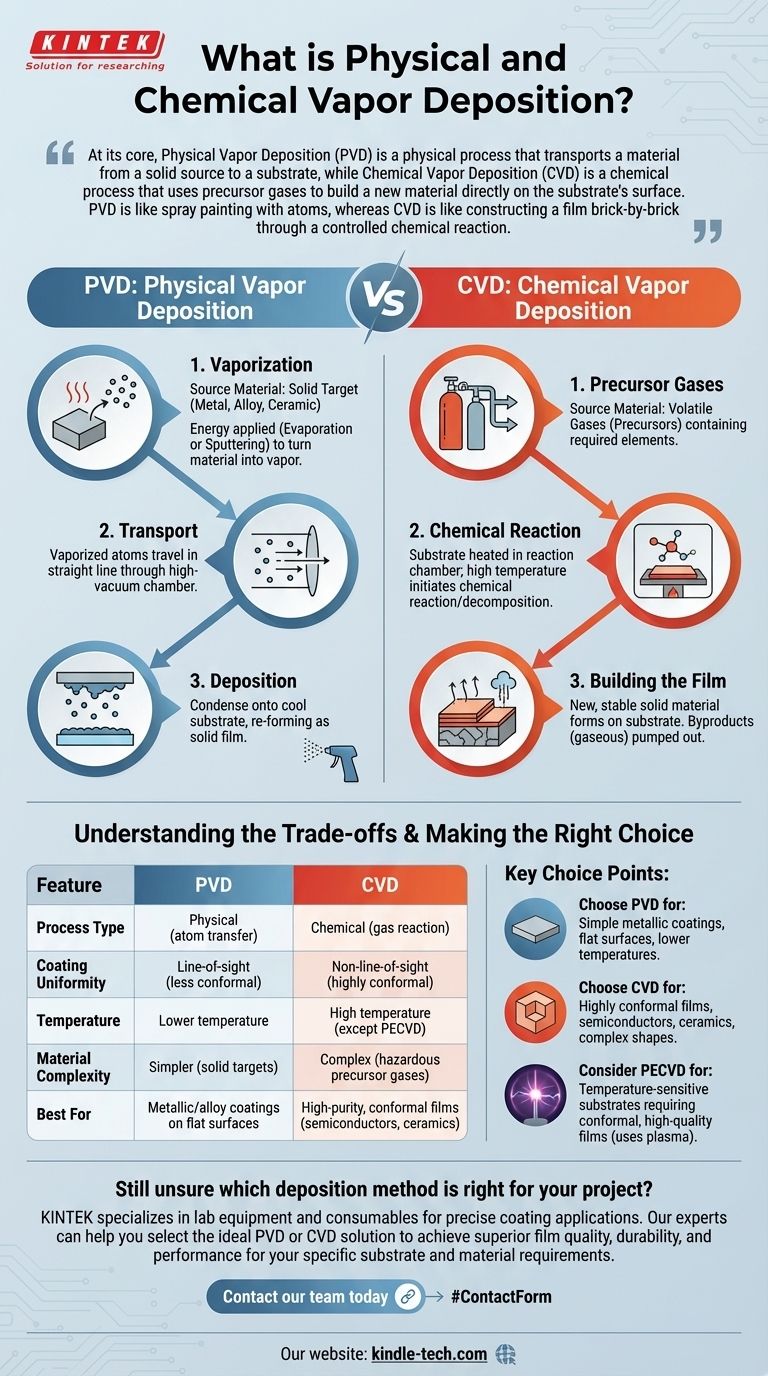

1. Grundlegende Unterschiede zwischen physikalischer und chemischer Gasphasenabscheidung
Physikalische Gasphasenabscheidung (PVD):
- Mit physikalischen Mitteln wird ein festes Vorläufermaterial in ein Gas umgewandelt, das dann kondensiert und eine dünne Schicht auf dem Substrat bildet.
- Während des Abscheidungsprozesses finden keine chemischen Reaktionen statt.
Chemische Gasphasenabscheidung (CVD):
- Hierbei wird ein Ausgangsmaterialgas mit einer Vorläufersubstanz gemischt, die durch chemische Reaktionen einen festen Film auf dem Substrat bildet.
- Der Prozess umfasst chemische Reaktionen auf der Waferoberfläche, die zur Bildung eines festen Films führen.
2. Mechanismen von PVD und CVD
PVD-Mechanismus:
- Zu den gängigen Verfahren gehören die Verdampfung und die Sputtering-Beschichtung.
- Bei der Verdampfung wird das Beschichtungsmaterial thermisch verdampft und in ein Gas verwandelt, das dann eine dünne Schicht auf dem Substrat abscheidet.
- Beim Sputtern wird ein Zielmaterial mit Ionen beschossen, um Atome auszustoßen, die sich dann auf dem Substrat niederschlagen.
CVD-Mechanismus:
- Reaktionsgase werden in eine Kammer eingeleitet, und auf der Oberfläche des Wafers finden chemische Reaktionen statt, die einen festen Film bilden.
- Die plasmagestützte chemische Gasphasenabscheidung (PECVD) ist eine Variante, bei der ein Plasma eingesetzt wird, um die Reaktionsgeschwindigkeit zu erhöhen und die Abscheidung bei niedrigeren Temperaturen zu ermöglichen.
3. Anwendungen und abgeschiedene Materialien
PVD-Anwendungen:
- Wird in der Regel für die Abscheidung von Metallen verwendet, kann aber auch Oxide und Halbleiter mit Techniken wie der Elektronenstrahlverdampfung abscheiden.
- Häufig verwendet für die Herstellung von Antireflexbeschichtungen und für die Abscheidung von Metallschichten in der Elektronik.
CVD-Anwendungen:
- Für die Abscheidung von Dielektrika wie Siliziumdioxid und Siliziumnitrid.
- Unverzichtbar bei der Herstellung von Halbleitern und bei der Abscheidung hochwertiger dielektrischer Schichten in der Mikroelektronik.
4. Umwelt- und Betriebsbedingungen
PVD-Bedingungen:
- In einem Teilvakuum, in dem sich Atome und Moleküle gleichmäßig ausbreiten, um eine Beschichtung von gleichbleibender Reinheit und Dicke zu erzeugen.
- Geeignet für Anwendungen, die hochreine Schichten und eine präzise Kontrolle der Schichtdicke erfordern.
CVD-Bedingungen:
- Wird in einer Reaktionskammer unter Vakuum durchgeführt, in der das Vorläufergas mit dem Zielmaterial reagiert, um die gewünschte Schichtdicke zu erzeugen.
- Ermöglicht die Abscheidung von komplexen Verbindungen und Hochtemperaturanwendungen.
5. Die Wahl zwischen PVD und CVD
- Die Wahl zwischen PVD und CVD hängt von den spezifischen Anforderungen des Substrats und der Anwendung ab.
- Zu den zu berücksichtigenden Faktoren gehören die Art des abzuscheidenden Materials, die erforderlichen Beschichtungseigenschaften und die Leistung bei hohen Temperaturen.
- PVD wird im Allgemeinen für die Abscheidung von Metallen und für Anwendungen bevorzugt, die eine hohe Reinheit und eine genaue Kontrolle der Schichtdicke erfordern.
- CVD wird bevorzugt für die Abscheidung komplexer Verbindungen und für Anwendungen, bei denen die Leistung bei hohen Temperaturen entscheidend ist.
Wenn ein Einkäufer von Laborausrüstung diese Schlüsselpunkte kennt, kann er fundierte Entscheidungen darüber treffen, welche Beschichtungstechnik er je nach den spezifischen Anforderungen seines Projekts einsetzen sollte, um die besten Ergebnisse in Bezug auf Beschichtungsqualität und Leistung zu erzielen.
