Was ist die Dichtheitsrate eines Lecks? Quantifizieren Sie die Leistung Ihrer Dichtung

Die Dichtheitsrate eines Lecks, besser bekannt als Leckrate, ist eine präzise Messung der Menge eines bestimmten Fluids (wie Luft oder Helium), die über einen festgelegten Zeitraum aus einem versiegelten Objekt entweicht. Es ist nicht nur ein einfaches „Ja“ oder „Nein“ für ein Leck, sondern ein quantifizierbarer Wert, der definiert, wie „leckdicht“ eine Komponente tatsächlich ist. Die Standardeinheit hierfür ist Druck-Volumen pro Zeit, wie z.B. Millibar-Liter pro Sekunde (mbar·L/s).

Eine Leckrate ist die entscheidende technische Metrik, um von der abstrakten Idee einer „perfekten Dichtung“ zu einem messbaren, akzeptablen Grad an Unvollkommenheit zu gelangen. Sie quantifiziert, wie stark ein Produkt unter bestimmten Bedingungen leckt, und ermöglicht es Herstellern, sicherzustellen, dass es Sicherheits-, Zuverlässigkeits- und Leistungsstandards wie Wasserdichtigkeitsklassen erfüllt.

Die Kernkomponenten einer Leckrate

Um eine Leckratenspezifikation wirklich zu verstehen, müssen Sie die drei Variablen verstehen, die sie definieren. Die Rate ist eine Funktion des Druckunterschieds, der Gasart und des physikalischen Leckpfades.

Die Maßeinheit (mbar·L/s)

Die Standardeinheit mbar·L/s kann abstrakt erscheinen, aber sie repräsentiert eine physikalische Realität.

• mbar (Millibar): Dies ist der Druckunterschied über den Leckpfad. Ein Leck tritt nur auf, wenn ein Druckunterschied zwischen der Innen- und Außenseite eines Teils besteht.
• L (Liter): Dies ist das Volumen des Gases, das austreten würde.
• /s (pro Sekunde): Dies ist die Zeiteinheit, über die das Leck gemessen wird.

Eine Leckrate von 1 mbar·L/s bedeutet, dass in einer Sekunde genügend Gas austritt, um ein Volumen von einem Liter auf einen Druck von einem Millibar zu füllen.

Die Rolle des Druckunterschieds

Ein Leck ist passiv. Gas entscheidet sich nicht, zu entweichen; es wird gedrückt. Je größer der Druckunterschied zwischen der Innen- und Außenseite einer Komponente ist, desto schneller strömt das Gas durch ein gegebenes Loch.

Das bedeutet, dass ein einziger physikalischer Fehler viele verschiedene Leckraten haben kann. Ein winziger Riss könnte bei 100 mbar Druck eine niedrige Leckrate haben, aber bei 3.000 mbar Druck eine sehr hohe Leckrate.

Das Prüfgas (Luft vs. Helium)

Die Art des verwendeten Gases für die Prüfung ist entscheidend. Kleinere, leichtere Gasmoleküle treten viel schneller durch ein Loch als größere, schwerere.

Helium wird oft als „Spurengas“ für hochempfindliche Tests verwendet, da seine Atome unglaublich klein sind und winzige Leckpfade finden können, durch die Luft nicht so schnell dringen würde. Eine für Helium spezifizierte Leckrate unterscheidet sich von einer für Luft spezifizierten Leckrate für dasselbe physikalische Loch.

Wie die Leckrate in die reale Leistung übersetzt wird

Der wahre Zweck der Messung einer Leckrate besteht darin, vorherzusagen, wie sich ein Produkt in seiner vorgesehenen Umgebung verhalten wird. Es ist ein prädiktives Qualitätskontrollwerkzeug.

Vorhersage des Wassereintritts (IP-Schutzarten)

Eine häufige Anwendung ist die Zertifizierung von Elektronik für Wasserdichtigkeitsklassen wie IP67 (Eintauchen bis zu 1 Meter für 30 Minuten). Es ist langsam, zerstörerisch und unpraktisch, jede einzelne Einheit durch Eintauchen in Wasser zu testen.

Stattdessen verwenden Hersteller einen zerstörungsfreien „Trockentest“. Sie bestimmen die maximal zulässige Luftleckrate, die dem Bestehen des IP67-Wassertests entspricht. Jedes Gerät am Fließband wird dann schnell unter Druck gesetzt und gegen diesen Luftleckgrenzwert geprüft, um sicherzustellen, dass kein Wasser eindringt.

Gewährleistung von Produktlebensdauer und Sicherheit

Leckraten sind in vielen anderen Branchen entscheidend:

• Medizinprodukte: Ein steriles Implantat oder chirurgisches Instrument muss eine extrem niedrige Leckrate aufweisen, um eine Kontamination durch Mikroorganismen zu verhindern.
• Automobil: Kraftstoffsystemkomponenten, Airbag-Inflator und Klimaanlagen werden alle getestet, um sicherzustellen, dass sie keine brennbaren Flüssigkeiten oder Kältemittel verlieren.
• Elektronik: Versiegelte Komponenten werden getestet, um das Eindringen von Feuchtigkeit zu verhindern, das Korrosion oder Kurzschlüsse während der Lebensdauer des Produkts verursachen könnte.

Verständnis der Kompromisse und Fallstricke

Die Definition einer Leckrate ist ein Balanceakt zwischen Kosten, Fertigungskapazitäten und den Leistungsanforderungen des Produkts.

Der Mythos der „perfekten Dichtung“

Eine echte Leckrate von Null zu erreichen, ist physikalisch nahezu unmöglich und für die meisten Produkte wirtschaftlich unpraktisch. Das Ziel ist nicht Perfektion, sondern Kontrolle.

Das Ingenieurteam muss eine Leckrate definieren, die niedrig genug ist, um die sichere und zuverlässige Funktion des Produkts über seine erwartete Lebensdauer zu gewährleisten, aber hoch genug, damit es konsistent und kostengünstig hergestellt werden kann.

Verwechslung von Leckrate mit Lochgröße

Ein häufiger Fehler ist die Annahme, dass eine bestimmte Leckrate einer bestimmten Lochgröße entspricht. Dies ist falsch. Eine Leckrate ist ein Maß für den Fluss, der eine Funktion sowohl der Lochgröße als auch des Drucks ist.

Eine Leckrate von 1x10⁻³ mbar·L/s könnte ein winziges Loch bei hohem Druck oder ein etwas größeres bei niedrigem Druck sein. Die Rate selbst ist das funktionale Maß; die Lochgröße ist nur ein beitragender Faktor.

Ihre Testmethode bestimmt Ihr Ergebnis

Die zur Messung der Leckrate verwendete Methode – wie Druckabfall, Massenfluss oder Helium-Massenspektrometrie – hat einen erheblichen Einfluss. Einfachere Methoden wie der Druckabfall sind schnell und günstig, aber weniger empfindlich. Spurengasmethoden sind langsamer und teurer, können aber weitaus kleinere Lecks erkennen.

Die gewählte Testmethode muss empfindlich genug sein, um die Ziel-Leckratenspezifikation zuverlässig zu messen.

Die richtige Wahl für Ihr Ziel treffen

Die Festlegung einer Leckratenspezifikation bedeutet, zu definieren, was für Ihre spezifische Anwendung „gut genug“ ist.

• Wenn Ihr Hauptaugenmerk auf der Vermeidung von Wassereintritt liegt (z.B. IP67): Ihre Spezifikation sollte auf einer etablierten Korrelation zwischen einer spezifischen Luftleckrate und dem Bestehen des erforderlichen Wassertauchtests basieren.
• Wenn Ihr Hauptaugenmerk auf der Aufrechterhaltung eines langfristigen Vakuums oder der Sterilität liegt: Sie benötigen eine sehr niedrige Leckrate (z.B. 1x10⁻⁶ mbar·L/s oder niedriger), was fast immer eine Prüfung mit einem empfindlichen Spurengas wie Helium erfordert.
• Wenn Ihr Hauptaugenmerk auf der Vermeidung von Staub oder kurzen Spritzern liegt: Eine nachsichtigere Leckrate ist akzeptabel und kann mit schnelleren, kostengünstigeren Luftlecktestmethoden wie dem Druckabfall überprüft werden.

Letztendlich verwandelt die Definition einer Leckrate das abstrakte Ziel „abgedichtet zu sein“ in ein messbares, erreichbares technisches Ziel.

Zusammenfassungstabelle:

Schlüsselkonzept	Beschreibung
Leckrate (Dichtheitsrate)	Ein quantifizierbares Maß für das Entweichen von Fluid aus einem versiegelten Objekt über die Zeit (z.B. mbar·L/s).
Standardeinheit	Millibar-Liter pro Sekunde (mbar·L/s).
Primäre Verwendung	Prädiktive Qualitätskontrolle zur Sicherstellung, dass Produkte Sicherheits-, Zuverlässigkeits- und Leistungsstandards (z.B. IP-Schutzarten) erfüllen.
Gängige Prüfgase	Luft (für den allgemeinen Gebrauch) oder Helium (für den hochempfindlichen Nachweis kleinster Lecks).

Müssen Sie eine Leckratenspezifikation für Ihr Produkt definieren oder testen?

Das Verständnis und die genaue Messung von Leckraten ist grundlegend, um die Zuverlässigkeit und Sicherheit Ihrer versiegelten Komponenten zu gewährleisten. Ob Sie eine bestimmte IP-Schutzart für die Wasserdichtigkeit anstreben, eine langfristige Sterilität für medizinische Geräte sicherstellen oder ein Vakuum aufrechterhalten möchten, die richtige Prüfausrüstung ist entscheidend.

KINTEK ist spezialisiert auf Präzisionslaborgeräte und Verbrauchsmaterialien für Laboranforderungen, einschließlich fortschrittlicher Lecktestlösungen. Unsere Expertise kann Ihnen helfen, die richtige Methode – vom Druckabfall für kostengünstige Prüfungen bis zur Helium-Massenspektrometrie für ultra-empfindliche Detektion – zu wählen, um Ihre genauen Spezifikationen zu erfüllen.

Lassen Sie uns Ihnen helfen, das abstrakte Ziel einer „perfekten Dichtung“ in ein messbares, erreichbares Ziel zu verwandeln.

Kontaktieren Sie noch heute unsere Experten, um Ihre Anwendung zu besprechen und sicherzustellen, dass Ihre Produkte langlebig gebaut sind.

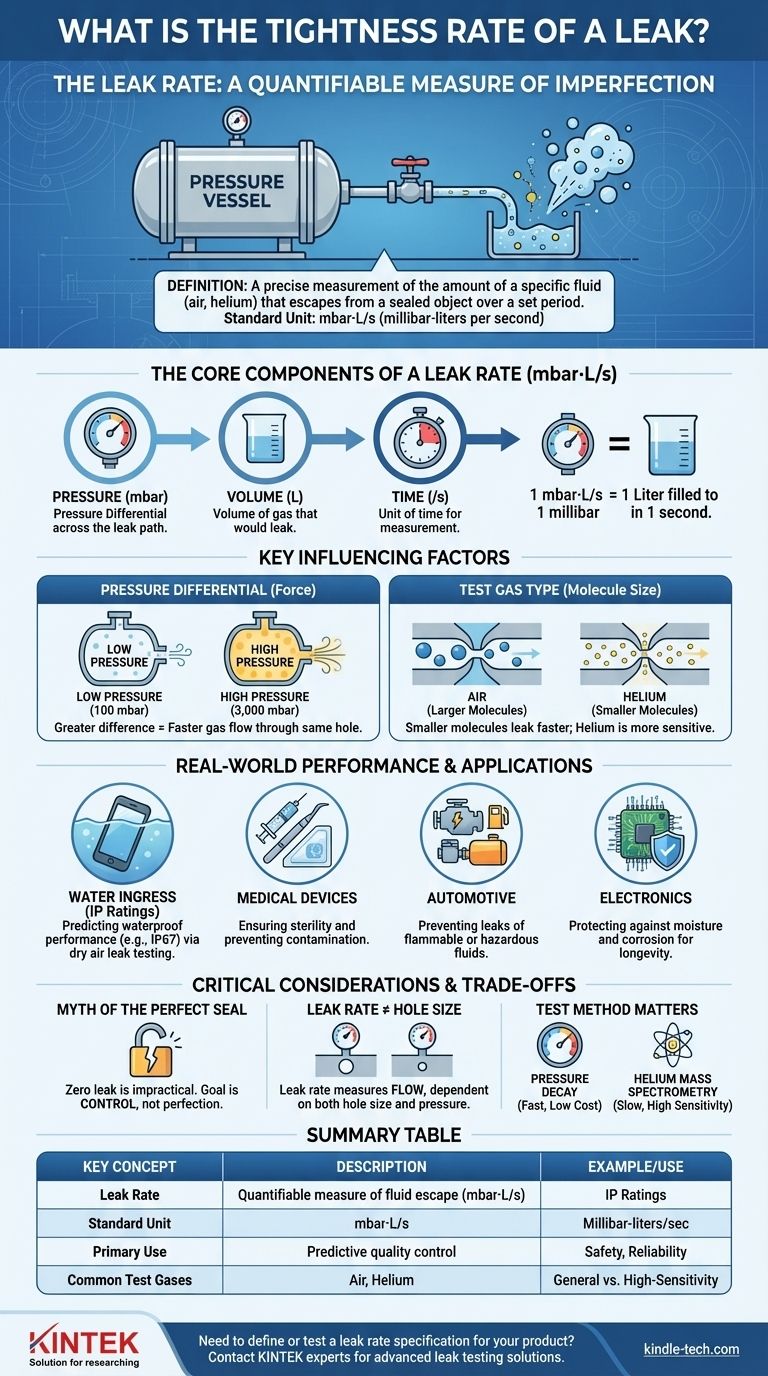

Visuelle Anleitung
