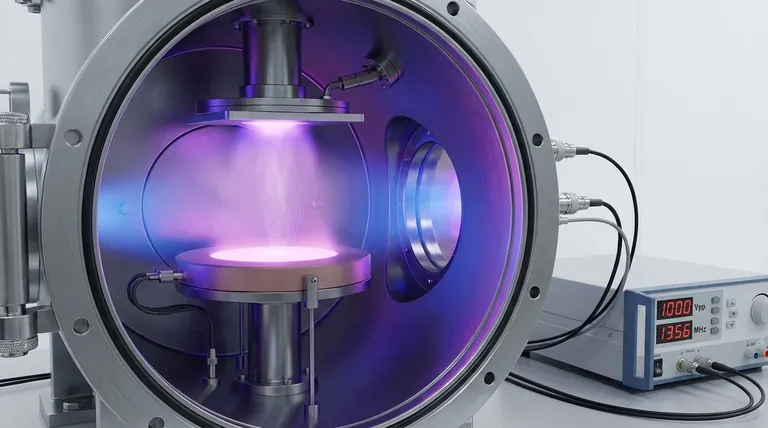

Beim RF-Sputtern beträgt die typische angelegte Spannung ein Wechselstromsignal (AC) von 1000 V Spitze-zu-Spitze. Dieses hochfrequente Signal, das fast universell auf 13,56 MHz festgelegt ist, wird verwendet, um ein Plasma zu erzeugen und aufrechtzuerhalten. Der Schlüssel des Prozesses ist jedoch die Erzeugung einer effektiven negativen Gleichstrom-„Selbstvorspannung“ auf dem Targetmaterial, die das eigentliche Sputtern antreibt.
Das Kernkonzept ist nicht die angelegte Wechselspannung selbst, sondern die erzeugte negative Gleichstrom-Selbstvorspannung. Dieser einzigartige Mechanismus ermöglicht es dem RF-Sputtern, Isoliermaterialien effektiv abzuscheiden, indem er die Aufladung verhindert, die den Prozess in einem Standard-DC-System sonst stoppen würde.
Wie die Spannung beim RF-Sputtern funktioniert
Um das RF-Sputtern zu verstehen, ist es entscheidend, zwischen dem Wechselstromsignal, das das System versorgt, und der resultierenden Gleichspannung, die die Arbeit leistet, zu unterscheiden.
Die angelegte Wechselspannung
Das HF-Netzteil liefert ein hochfrequentes Wechselstromsignal, typischerweise 1000 Volt Spitze-zu-Spitze bei 13,56 MHz. Der Hauptzweck dieses Signals besteht darin, ein Sputtergas (wie Argon) zu ionisieren, indem Elektronen von den Atomen entfernt werden, wodurch ein aufrechterhaltenes Plasma in der Vakuumkammer entsteht.
Die kritische DC-Selbstvorspannung
Sobald das Plasma gebildet ist, nutzt das System das AC-Signal auf clevere Weise, um eine konstante negative Gleichspannung auf dem Target zu erzeugen. Da die Target-Elektrode kleiner ist als die Kammerwände, wirkt das Plasma effektiv als Gleichrichter.
Dieser Prozess erzeugt eine durchschnittliche negative Spannung, bekannt als Selbstvorspannung, direkt auf der Oberfläche des Targetmaterials. Es ist diese negative Selbstvorspannung, die die positiven Gasionen aus dem Plasma anzieht und sie mit genügend Kraft beschleunigt, um das Target zu bombardieren und Atome auszustoßen oder „zu „sputtern“.
Verhinderung des Aufladens von Isolatoren
Dieses zweiteilige Spannungssystem ist der grundlegende Grund, warum RF-Sputtern auf Isoliermaterialien funktioniert.
In einem DC-System würde das Bombardieren eines Isolators mit positiven Ionen zu einer positiven Aufladung seiner Oberfläche führen, die schließlich alle weiteren ankommenden Ionen abweist und den Sputterprozess vollständig stoppt.
In einem RF-System wechselt die Spannung schnell. Während des negativen Zyklus bombardieren Ionen das Target. Während des kurzen positiven Zyklus zieht das Target Elektronen aus dem Plasma an, die die akkumulierte positive Ladung aus dem vorherigen Zyklus neutralisieren. Dies ermöglicht es dem Prozess, ununterbrochen fortgesetzt zu werden.
Praktische Auswirkungen der RF-Methode
Die einzigartige Spannungsmechanik des RF-Sputterns führt im Vergleich zu anderen Abscheidungstechniken zu mehreren deutlichen Vorteilen und Anwendungen.
Sputtern von Isoliermaterialien
Dies ist der Hauptvorteil. RF-Sputtern ist die industrieweit anerkannte Methode zur Abscheidung von dielektrischen Materialien wie Siliziumdioxid (SiO₂), Aluminiumoxid (Al₂O₃) und anderen Keramiken, die nicht durch DC-Sputtern abgeschieden werden können.
Verbesserte Filmqualität
RF-Sputtern kann ein Plasma bei viel niedrigeren Kammervordrücken aufrechterhalten (typischerweise 1–15 mTorr). Bei diesen niedrigen Drücken legen gesputterte Atome einen direkteren Weg vom Target zum Substrat zurück, mit weniger Kollisionen mit Gasatomen, was zu dichteren Filmen höherer Qualität mit besserer Abdeckung von Oberflächenstrukturen führt.
Verbesserte Prozessstabilität
Die AC-Natur der Stromquelle reduziert Lichtbögenbildung erheblich, was ein häufiges Problem bei DC-Systemen ist. Dies, kombiniert mit neueren Entwicklungen wie dem RF-Dioden-Sputtern, das eine gleichmäßigere Target-Erosion erzeugt, führt zu einem hochstabilen und reproduzierbaren Abscheidungsprozess.
Die Kompromisse verstehen
Obwohl leistungsstark, ist RF-Sputtern nicht die ideale Lösung für jedes Szenario. Es beinhaltet klare Kompromisse bei Leistung und Komplexität.
Niedrigere Abscheidungsraten
Im Vergleich zum DC-Sputtern für leitfähige Materialien ist das RF-Sputtern im Allgemeinen langsamer. Der Wechselzyklus bedeutet, dass das Sputtern nicht zu 100 % der Zeit stattfindet, und die gesamte Leistungsübertragung kann weniger effizient sein.
Systemkomplexität und Kosten
Ein RF-Sputtersystem erfordert ein hochentwickeltes Hochfrequenznetzteil und ein Impedanzanpassungsnetzwerk, um die Leistung effizient auf das Plasma zu übertragen. Dies macht die Ausrüstung komplexer und teurer als ein Standard-DC-Netzteil.
Überhitzungsbedenken
Die Erzeugung eines stabilen HF-Plasmas erfordert einen erheblichen Energieeintrag. Dies kann zu einer Überhitzung des Targetmaterials führen, die durch ein effektives Kühlsystem verwaltet werden muss, um die Prozessstabilität zu gewährleisten und Schäden am Target zu verhindern.
Die richtige Wahl für Ihr Ziel treffen
Die Wahl zwischen Sputtertechniken hängt letztendlich von den elektrischen Eigenschaften des Materials ab, das Sie abscheiden müssen.
- Wenn Ihr Hauptaugenmerk auf leitfähigen Materialien (Metallen) liegt: DC-Magnetronsputtern ist im Allgemeinen die überlegene Wahl, da es höhere Abscheidungsraten und geringere Ausrüstungskosten bietet.
- Wenn Ihr Hauptaugenmerk auf Isoliermaterialien (Keramiken, Oxide) liegt: RF-Sputtern ist die wesentliche und richtige Technik, da sie speziell entwickelt wurde, um das Problem der Target-Aufladung zu überwinden.
- Wenn Ihr Hauptaugenmerk darauf liegt, die höchstmögliche Abscheidungsrate für jedes Material zu erreichen: RF-Magnetronsputtern kombiniert die Isoliereigenschaften von RF mit der Plasma-Einschluss-Effizienz eines Magnetrons, um das Beste aus beiden Welten zu liefern.
Letztendlich ermöglicht Ihnen das Verständnis, wie Spannung das RF-Sputtern ermöglicht, die Auswahl des präzisen Werkzeugs, das für die Herstellung hochwertiger Dünnschichten aus jeder Materialklasse erforderlich ist.
