Im Wesentlichen wird das Material einer Vakuumkammer basierend auf seiner Festigkeit, Reinheit und seiner Fähigkeit, ein Vakuum aufrechtzuerhalten, ausgewählt. Die gängigsten Materialien für den Kammerkörper sind Edelstahl und Aluminiumlegierungen. Für weniger anspruchsvolle Anwendungen wird beschichteter Baustahl verwendet, während spezielle Anwendungen Glas, Keramik oder Acryl umfassen können.
Das ideale Material für eine Vakuumkammer ist nicht einfach das stärkste, sondern dasjenige, das die strukturelle Integrität gegenüber dem atmosphärischen Druck am besten mit minimaler Kontamination des Vakuums selbst durch Lecks oder Entgasung in Einklang bringt. Dieses Gleichgewicht wird vollständig durch das erforderliche Vakuumlevel und die Betriebsbedingungen der Anwendung bestimmt.
Die Grundprinzipien der Materialauswahl
Um zu verstehen, warum bestimmte Materialien verwendet werden, müssen Sie zunächst die grundlegende Physik einer Vakuumumgebung verstehen. Das Material ist nicht nur eine Box; es ist ein aktiver Teil des Vakuumsystems.
Festigkeit und Druckbeständigkeit
Eine Vakuumkammer muss der immensen, konstanten Kraft des atmosphärischen Drucks (etwa 14,7 Pfund pro Quadratzoll auf Meereshöhe) standhalten, der versucht, sie zu zerdrücken. Das Material muss stark und steif genug sein, um diesem Druck ohne Verformung standzuhalten, insbesondere bei großen Kammern.
Aus diesem Grund sind Metalle wie Stahl und Aluminium die erste Wahl. Ihre strukturelle Integrität stellt sicher, dass die Kammer ihre präzise Form beibehält, was für viele wissenschaftliche und Fertigungsprozesse von entscheidender Bedeutung ist.
Permeabilität und Entgasung
Ein perfektes Vakuum ist teilweise unerreichbar, da die Kammerwände selbst Moleküle abgeben. Entgasung ist die langsame Freisetzung von absorbierten Gasen (wie Wasserdampf) von der Oberfläche und dem Inneren eines Materials. Permeabilität ist die Diffusion von Gasen durch das Material.
Für Hoch- und Ultrahochvakuum (UHV)-Systeme sind diese Phänomene der Hauptfeind. Materialien wie Edelstahl und Aluminiumlegierungen werden wegen ihrer geringen Entgasungsraten ausgewählt, um sicherzustellen, dass die Vakuumpumpe den Zieldruck erreichen und halten kann.
Temperatur- und chemische Verträglichkeit
Viele Vakuumprozesse finden bei extremen Temperaturen statt. Ein Vakuumofen erfordert beispielsweise interne Komponenten, die intensiver Hitze standhalten können, ohne den Prozess zu beeinträchtigen oder zu kontaminieren.
Für diese Anwendungen werden hochschmelzende Metalle wie Molybdän oder Materialien wie Graphit für interne „Heißzonen“ und Herde verwendet. Das äußere Kammermaterial muss ebenfalls die daraus resultierende thermische Belastung bewältigen können.

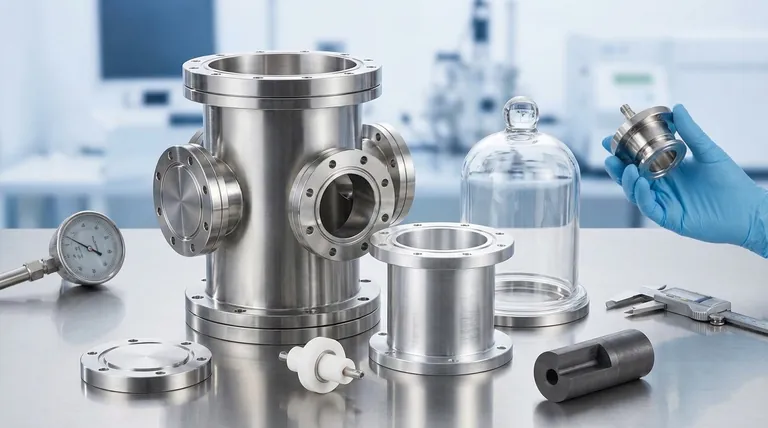

Gängige Materialien und ihre Anwendungen
Die Wahl des Materials ist eine direkte Funktion des Vakuumlevels und der Prozessanforderungen.
Edelstahl: Das Arbeitstier
Edelstahl ist aus gutem Grund das gängigste Material. Es bietet eine ausgezeichnete Balance zwischen Festigkeit, geringer Entgasung (nach ordnungsgemäßer Reinigung) und Korrosionsbeständigkeit und eignet sich daher für eine breite Palette von Hochvakuum (HV)-Anwendungen.
Aluminiumlegierungen: Der UHV-Spezialist
Für Ultrahochvakuum (UHV)-Systeme werden oft Aluminiumlegierungen bevorzugt. Obwohl sie nicht so stark wie Stahl sind, weisen sie eine deutlich geringere Entgasungsrate auf, insbesondere bei Wasserstoff und Wasserdampf. Dadurch können Pumpen viel niedrigere Drücke schneller erreichen.
Baustahl/Kohlenstoffstahl: Die wirtschaftliche Wahl
Für Anwendungen, bei denen ein tiefes Vakuum nicht das Hauptziel ist, ist beschichteter Baustahl eine kostengünstige Option. Er ist stark und preiswert, aber seine höhere Entgasungsrate schränkt seine Verwendung auf Anwendungen mit niedrigem oder grobem Vakuum ein. Er wird oft mit Nickel beschichtet, um die Oberflächeneigenschaften zu verbessern.
Spezialmaterialien: Für spezielle Anforderungen
Materialien wie Glas oder Acryl werden für Glockenkammern verwendet, bei denen Sichtbarkeit entscheidend ist und das Vakuumlevel moderat ist. Hochdichte Keramiken werden wegen ihrer elektrischen Isolierung und Hochtemperatureigenschaften in bestimmten Durchführungen oder Komponentenhalterungen eingesetzt.
Die Kompromisse verstehen
Kein einzelnes Material ist für jede Situation perfekt. Die endgültige Wahl beinhaltet immer die Abwägung konkurrierender Faktoren.
Leistung vs. Kosten
Aluminiumlegierungen bieten eine überlegene UHV-Leistung, sind aber mit höheren Material- und Fertigungskosten verbunden als Edelstahl. Beschichteter Baustahl ist die billigste Option, eignet sich aber nicht für Anwendungen, die ein sauberes, tiefes Vakuum erfordern.
Festigkeit vs. Entgasung
Stahl ist stärker und steifer als Aluminium und somit eine bessere Wahl für sehr große Kammern oder solche unter mechanischer Beanspruchung. Diese Festigkeit geht jedoch mit einer höheren Entgasung einher, was sie für die anspruchsvollsten UHV-Anwendungen, bei denen Aluminium hervorragend ist, disqualifiziert.
Bearbeitbarkeit und Fertigung
Die Komplexität des Kammerdesigns kann ebenfalls die Materialwahl beeinflussen. Einige Materialien lassen sich leichter bearbeiten, schweißen und reinigen als andere, was sich direkt auf die Endkosten und die Zuverlässigkeit der Kammer auswirkt.
Die richtige Wahl für Ihre Anwendung treffen
Ihre endgültige Entscheidung sollte von Ihrem primären Ziel geleitet werden.
- Wenn Ihr Hauptaugenmerk auf allgemeinem Hochvakuum (HV) liegt: Edelstahl ist der Industriestandard und bietet die beste Gesamtbalance zwischen Leistung und Kosten.
- Wenn Ihr Hauptaugenmerk auf Ultrahochvakuum (UHV) liegt: Aluminiumlegierungen sind aufgrund ihrer extrem niedrigen Entgasungseigenschaften die überlegene Wahl.
- Wenn Ihr Hauptaugenmerk auf einem Hochtemperaturprozess liegt: Die Kammer kann aus Stahl bestehen, aber interne Komponenten erfordern hochschmelzende Metalle wie Molybdän oder Graphit.
- Wenn Ihr Hauptaugenmerk auf den Kosten für eine Niedervakuumanwendung liegt: Beschichteter Baustahl ist eine praktikable und wirtschaftliche Option.
- Wenn Ihr Hauptaugenmerk auf der visuellen Beobachtung eines Prozesses liegt: Eine Glockenkammer aus Glas oder Acryl ist die praktischste Lösung.
Letztendlich geht es bei der Auswahl des richtigen Materials darum, seine physikalischen Eigenschaften an die Anforderungen des zu erzeugenden Vakuums anzupassen.
Zusammenfassungstabelle:
| Material | Am besten geeignet für | Schlüsseleigenschaften |
|---|---|---|
| Edelstahl | Hochvakuum (HV) | Ausgezeichnete Festigkeit, gute Korrosionsbeständigkeit, moderate Entgasung |
| Aluminiumlegierungen | Ultrahochvakuum (UHV) | Sehr geringe Entgasung, gut für saubere Umgebungen |
| Baustahl (beschichtet) | Niedriges/Grobes Vakuum | Kosteneffizient, stark, höhere Entgasung |
| Glas / Acryl | Glockenkammern (visuell) | Sichtbarkeit, moderate Vakuumlevel |
| Keramiken / Hochtemperaturmetalle | Hochtemperaturprozesse | Extreme Hitzebeständigkeit, elektrische Isolierung |
