Welcher Reaktor wird für Hochdruckreaktionen verwendet? Wählen Sie den richtigen Autoklaven für Ihr Labor

Um eine Hochdruckreaktion durchzuführen, benötigen Sie ein spezielles Gefäß, das als Autoklav oder allgemeiner als Druckreaktor bekannt ist. Im Gegensatz zu Standard-Laborglaswaren handelt es sich hierbei um robust konstruierte Systeme, die dafür ausgelegt sind, Reaktionen bei Drücken, die weit über dem Umgebungsdruck liegen, oft in Verbindung mit erhöhten Temperaturen, sicher einzuschließen.

Der Begriff „Hochdruckreaktor“ bezieht sich nicht auf ein einzelnes Gerät. Stattdessen beschreibt er eine Kategorie von Gefäßen, bei denen die spezifische Wahl des Materials, des Dichtungsmechanismus und des Designs sorgfältig auf den erforderlichen Druck, die Temperatur und die chemische Umgebung der Reaktion abgestimmt werden muss.

Was definiert einen Hochdruckreaktor?

Der grundlegende Unterschied zwischen einem Druckreaktor und Standardlaborgeräten liegt in der Materialfestigkeit, der Systemintegrität und den eingebauten Sicherheitsmechanismen.

Jenseits einfacher Glaswaren

Standard-Borosilikatglas ist nicht für signifikanten Innendruck ausgelegt. Der Versuch, es unter Druck zu setzen, stellt ein extremes Sicherheitsrisiko dar.

Druckreaktoren bestehen aus robusten Metallen, die hohen inneren Kräften ohne Verformung oder Versagen standhalten können.

Die Rolle der Materialintegrität

Die Wahl des Materials ist die erste und wichtigste Entscheidung. Es muss nicht nur stark, sondern unter den Reaktionsbedingungen auch chemisch inert sein.

• Edelstahl (z. B. 316 SS): Das Arbeitspferd für allgemeine Anwendungen aufgrund seiner guten Festigkeit, Erschwinglichkeit und angemessenen Korrosionsbeständigkeit.
• Hastelloy: Eine Nickelbasislegierung, die für überlegene Beständigkeit gegen stark korrosive Substanzen wie starke Säuren verwendet wird.
• Inconel: Eine weitere Nickelbasislegierung, die wegen ihrer Fähigkeit ausgewählt wird, die strukturelle Integrität bei sehr hohen Temperaturen und Drücken aufrechtzuerhalten.
• Titan: Geschätzt für seine außergewöhnliche Korrosionsbeständigkeit, insbesondere in chloridhaltigen Umgebungen, und sein hohes Verhältnis von Festigkeit zu Gewicht.

Kritische Sicherheitsmerkmale

Ein Druckreaktor ist ein System, nicht nur ein Gefäß. Er muss nicht verhandelbare Sicherheitskomponenten enthalten.

Berstscheiben sind so konstruiert, dass sie bei einem voreingestellten Druck platzen und eine kontrollierte Entlastung ermöglichen, um ein katastrophales Versagen des Gefäßes zu verhindern. Druckbegrenzungsventile können sich wieder abdichten und dienen dazu, überschüssigen Druck während des Betriebs abzulassen.

Gängige Arten von Hochdruckreaktoren

Obwohl die Bauformen variieren, fallen die meisten Hochdruckreaktoren nach ihrer Betriebsweise in einige Hauptkategorien.

Der Labor-Batch-Reaktor

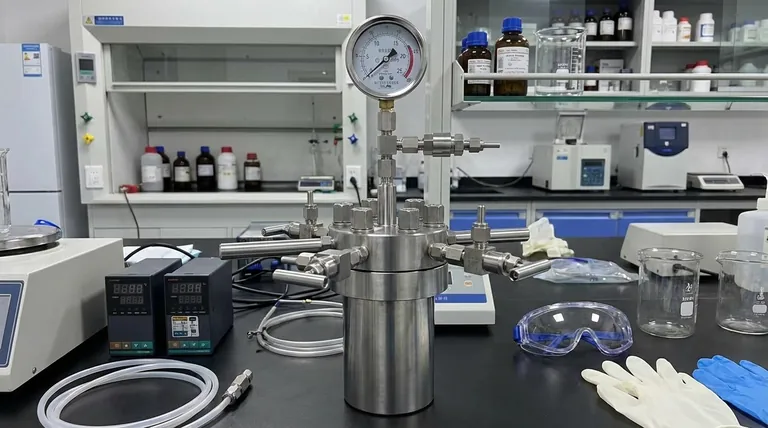

Dies ist die häufigste Art für Forschung und Entwicklung. Er besteht aus einem versiegelten Gefäß mit einem abnehmbaren Kopf.

Zu den Hauptmerkmalen gehören ein Heiz-/Kühlmantel, ein internes Rührwerk (oft ein Magnetantrieb, um eine leckanfällige physische Wellendichtung zu vermeiden) und mehrere Anschlüsse für Sensoren, Reagenzzugabe und Probenahme.

Kontinuierliche Durchflussreaktoren

Für größere Maßstäbe oder kontinuierliche Fertigung wird häufig ein Durchflussreaktor verwendet. Reaktanden werden kontinuierlich durch ein unter Druck stehendes Rohr oder ein gepacktes Bett (PBR) gepumpt.

Der Druck wird durch einen Gegendruckregler am Systemausgang aufrechterhalten. Dieses Design kann im Vergleich zu großen Batch-Systemen eine überlegene Wärmeübertragung und Sicherheit für stark exotherme Reaktionen bieten.

Mikroreaktoren

Ein moderner Ansatz beinhaltet die Verwendung von mikrostrukturierten Reaktoren mit winzigen Kanälen. Diese Systeme bieten eine extrem schnelle Wärme- und Stoffübertragung.

Aufgrund des sehr geringen Innenvolumens bieten sie erhebliche Sicherheitsvorteile bei der Arbeit mit gefährlichen Materialien oder der Untersuchung instabiler Reaktionsbedingungen bei hohem Druck und hoher Temperatur.

Verständnis der Kompromisse

Die Wahl des richtigen Reaktors erfordert ein Gleichgewicht zwischen Leistung, Sicherheit und betrieblichen Zielen. Es gibt keine einzige „beste“ Lösung.

Batch vs. Kontinuierlicher Durchfluss

Batch-Reaktoren bieten Flexibilität für die Erforschung verschiedener Reaktionen in einem einzigen Gerät und sind daher ideal für F&E.

Kontinuierliche Durchflussreaktoren eignen sich besser für die Prozessoptimierung und die großtechnische Produktion eines einzelnen Produkts, da sie eine bessere Konsistenz und Durchsatzleistung bieten.

Materialauswahl und Kosten

Exotischere Legierungen wie Hastelloy oder Titan bieten eine überlegene chemische Beständigkeit, sind aber erheblich teurer als Edelstahl.

Die Wahl eines unzureichenden Materials, um Geld zu sparen, kann zu Korrosion, Produktkontamination und gefährlichem Geräteausfall führen.

Dichtungsmechanismen

Die Dichtung des Reaktors ist oft der limitierende Faktor für seine maximale Druck- und Temperaturbeständigkeit. O-Ringe sind üblich für niedrigere Temperaturen, während für extremere Bedingungen spezielle Metall-Metall- oder Graphitdichtungen erforderlich sind.

Auswahl des richtigen Reaktors für Ihre Anwendung

Ihre Wahl muss von Ihrem Endziel, der beteiligten Chemie und dem Umfang Ihres Betriebs bestimmt werden.

• Wenn Ihr Hauptaugenmerk auf Forschung und der Entdeckung neuer Verbindungen liegt: Ein vielseitiger, gerührter Batch-Autoklav aus Edelstahl oder Hastelloy ist die Standardwahl.
• Wenn Ihr Hauptaugenmerk auf der Prozessoptimierung und der Hochskalierung einer bekannten Reaktion liegt: Ein kontinuierlicher Durchfluss- oder Festbettreaktor bietet eine bessere Kontrolle und Daten, die für die Produktion relevant sind.
• Wenn Ihr Hauptaugenmerk auf der Arbeit mit hochenergetischen oder toxischen Materialien liegt: Ein Mikroreaktor bietet unübertroffene Sicherheit und präzise Kontrolle über die Reaktionsbedingungen.

Indem Sie die Konstruktion und die Materialien des Reaktors an Ihren spezifischen chemischen Prozess anpassen, können Sie die Leistungsfähigkeit der Hochdrucksynthese sicher und effektiv nutzen.

Zusammenfassungstabelle:

Reaktortyp	Am besten geeignet für	Hauptmerkmale
Batch-Reaktor	F&E, Flexibilität, Entdeckung neuer Verbindungen	Gerührtes Gefäß, mehrere Anschlüsse, ideal für unterschiedliche Reaktionen
Kontinuierlicher Durchflussreaktor	Prozessoptimierung, Scale-up, Produktion	Kontinuierliche Verarbeitung, überlegene Wärmeübertragung, gleichbleibende Ausgabe
Mikroreaktor	Gefährliche Materialien, hochpräzise Steuerung	Geringes Innenvolumen, schnelle Wärme-/Stoffübertragung, erhöhte Sicherheit
