Warum wird das Goldsputtern für SEM verwendet?Verbessern Sie die SEM-Bildqualität mit Goldbeschichtung

Das Goldsputtern wird in der Rasterelektronenmikroskopie (REM) häufig eingesetzt, um Proben für die Bildgebung vorzubereiten.Bei diesem Verfahren wird eine dünne Goldschicht auf die Probenoberfläche aufgebracht, die die Leitfähigkeit und die Emission von Sekundärelektronen erhöht, was zu klareren und genaueren Bildern führt.Gold wird aufgrund seiner hohen Leitfähigkeit, geringen Korngröße und Haltbarkeit bevorzugt, da es die Aufladung der Probe und die Beschädigung durch den Strahl verringert.Es hat jedoch auch Nachteile, wie z. B. den Verlust der ursprünglichen Oberflächeninformationen und die Notwendigkeit einer genauen Parameteroptimierung.Trotz dieser Einschränkungen ist das Goldsputtern nach wie vor eine wichtige Technik zur Verbesserung der Qualität der REM-Abbildung.

Die wichtigsten Punkte werden erklärt:

Warum wird das Goldsputtern für SEM verwendet?Verbessern Sie die SEM-Bildqualität mit Goldbeschichtung

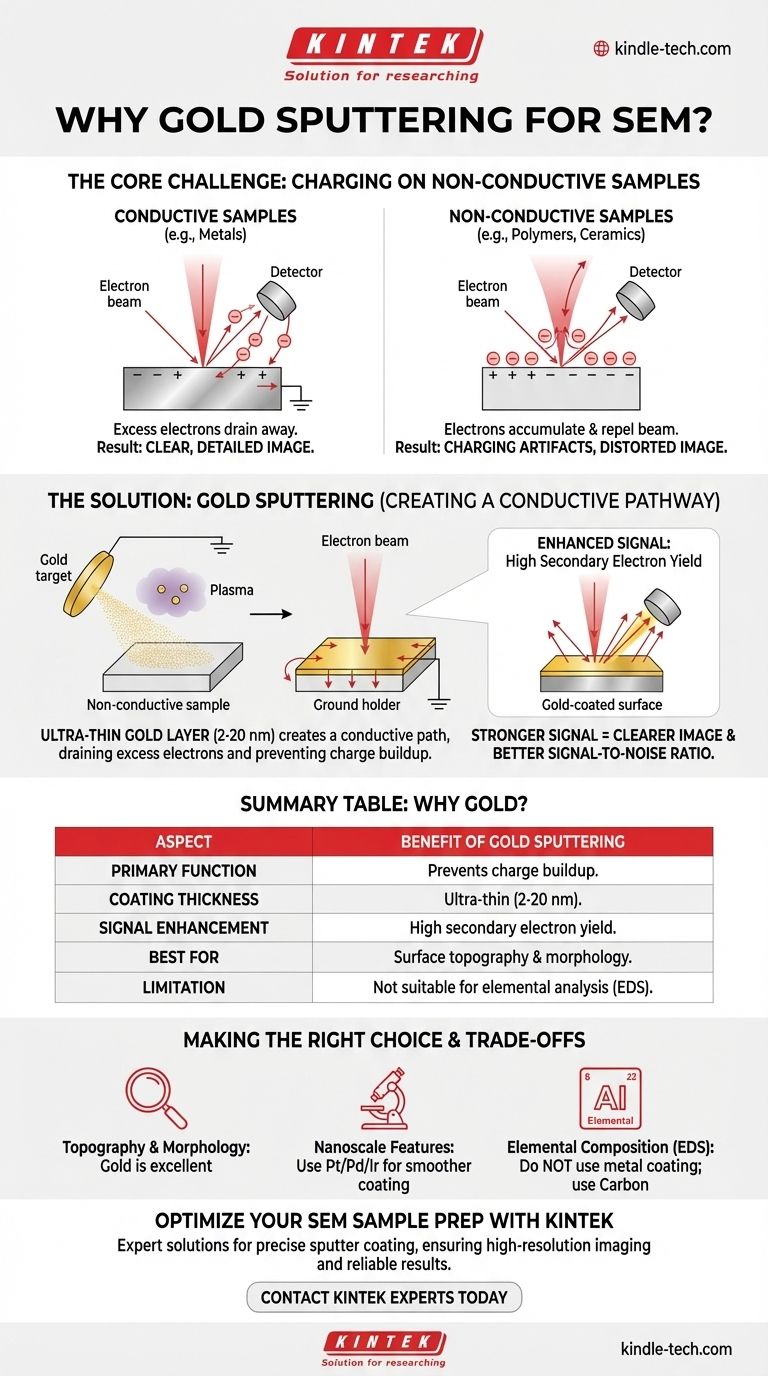

  1. Erhöhte Leitfähigkeit und Sekundärelektronenemission

    • Das Goldsputtern verbessert die Leitfähigkeit von nicht oder schlecht leitenden Proben, was für die REM-Bildgebung unerlässlich ist.Ohne eine leitfähige Beschichtung können die Proben Ladungen ansammeln, was zu Bildverzerrungen oder Artefakten führt.
    • Die dünne Goldschicht verstärkt die Sekundärelektronenemission, die für die Erzeugung hochauflösender Bilder entscheidend ist.Sekundärelektronen sind das primäre Signal, das im REM zur Erstellung detaillierter Oberflächentopografien verwendet wird.
  2. Verbesserte Kantenauflösung und geringere Strahlenschäden

    • Die geringe Korngröße von Gold trägt zu einer feineren Kantenauflösung bei, was die Beobachtung komplizierter Details auf der Probenoberfläche erleichtert.
    • Die Beschichtung schützt die Probe auch vor Beschädigungen durch den Elektronenstrahl, was besonders bei strahlungsempfindlichen Materialien wichtig ist.
  3. Wärmeableitung und Reduzierung der Probenaufladung

    • Die hohe Wärmeleitfähigkeit von Gold trägt zur Ableitung der vom Elektronenstrahl erzeugten Wärme bei und verhindert so thermische Schäden an der Probe.
    • Die leitfähige Schicht verringert die Aufladung der Probe, ein häufiges Problem im REM, das Bilder verzerren und die Analyse erschweren kann.
  4. Langlebigkeit und Korrosionsbeständigkeit

    • Gesputterte Goldschichten sind hart, haltbar, korrosions- und anlaufbeständig.Dadurch wird sichergestellt, dass die Beschichtung während der Bildgebung und Handhabung stabil bleibt.
    • Aufgrund ihrer Haltbarkeit eignen sich Goldbeschichtungen für den wiederholten Einsatz und die langfristige Lagerung von Proben.
  5. Nachteile des Goldsputterns

    • Verlust der ursprünglichen Oberflächeninformation:Nach dem Goldsputtern ist die Oberfläche der Probe nicht mehr das ursprüngliche Material, was ein Nachteil für Untersuchungen sein kann, die eine Oberflächenchemie oder Elementaranalyse erfordern.
    • Optimierung der Parameter:Um optimale Ergebnisse zu erzielen, müssen die Sputterparameter wie Schichtdicke und Abscheidungsrate sorgfältig eingestellt werden, was zeitaufwändig sein kann.
  6. Kostenaspekte

    • Gold ist teuer, aber Sputtertargets sind im Vergleich zur Verwendung von reinem Gold kostengünstig.Dies macht das Goldsputtern zu einer praktischen Wahl für die routinemäßige REM-Probenvorbereitung.
  7. Alternative Materialien

    • Obwohl Gold das am häufigsten verwendete Material ist, werden auch Platin und Gold/Palladium-Legierungen verwendet, insbesondere bei Anwendungen mit ultrahoher Auflösung wie dem Feldemissions-REM (FEG-SEM).Diese Materialien bieten ähnliche Vorteile mit leichten Unterschieden in der Leistung.
  8. Anwendungen über SEM hinaus

    • Die Goldzerstäubung ist nicht auf die REM beschränkt.Es wird auch in anderen Bereichen eingesetzt, z. B. in der Elektronik und der Optik, da sich damit einheitliche Beschichtungen und kundenspezifische Muster erzeugen lassen.

Zusammenfassend lässt sich sagen, dass das Goldsputtern eine wichtige Technik im REM ist, um die Bildqualität zu verbessern, die Proben zu schützen und genaue Beobachtungen zu gewährleisten.Es hat zwar einige Einschränkungen, aber seine Vorteile machen es zu einem unverzichtbaren Werkzeug in der Materialwissenschaft und Mikroskopie.

Zusammenfassende Tabelle:

Wichtigste Vorteile Einzelheiten
Verbesserte Leitfähigkeit Verbessert die Leitfähigkeit von nichtleitenden Proben und reduziert die Ladungsbildung.
Bessere Sekundärelektronenemission Verbessert die hochauflösende Bildgebung durch verstärkte Sekundärelektronensignale.
Verbesserte Kantenauflösung Geringe Goldkorngröße ermöglicht feinere Details in REM-Bildern.
Reduzierte Strahlenbeschädigung Schützt die Proben vor Schäden durch Elektronenstrahlen.
Thermische Leitfähigkeit Leitet die Wärme ab und verhindert so thermische Schäden an den Proben.
Langlebigkeit und Korrosionsbeständigkeit Gewährleistet langfristige Stabilität und Wiederverwendbarkeit der beschichteten Proben.
Beeinträchtigungen Details
Verlust der ursprünglichen Oberflächeninformation Die Beschichtung verdeckt die ursprüngliche Oberflächenchemie der Probe.
Optimierung der Parameter Erfordert präzise Einstellungen für optimale Ergebnisse.
Kosten Gold ist teuer, aber Sputtertargets sind kostengünstig.
Alternativen Platin- und Gold/Palladium-Legierungen für Anwendungen mit ultrahoher Auflösung.
