Wie steuert man die Temperatur eines Widerstandsofens? Erzielen Sie präzise thermische Kontrolle für Ihr Labor

Im Kern steuert ein Widerstandsofen die Temperatur mithilfe eines geschlossenen Regelkreissystems. Dieses System misst kontinuierlich die Innentemperatur mit einem Sensor, vergleicht sie mit der gewünschten Solltemperatur (dem Sollwert) und passt die elektrische Leistung, die an die Heizelemente gesendet wird, präzise an, um jede Abweichung zu korrigieren. Die Hauptkomponenten, die dies ermöglichen, sind ein Thermoelement, ein Temperaturregler und ein Leistungsregelmodul.

Die wichtigste Erkenntnis ist, dass die Ofentemperaturregelung keine statische Einstellung, sondern ein dynamischer, kontinuierlicher Prozess ist. Es ist ein intelligentes System, das darauf ausgelegt ist, eine bestimmte Temperatur zu erreichen und aufrechtzuerhalten, indem es ständig die Energiezufuhr misst, vergleicht und anpasst.

Die Kernkomponenten eines Temperaturregelsystems

Um zu verstehen, wie die Regelung erreicht wird, müssen Sie zunächst die Funktion jeder kritischen Komponente verstehen. Stellen Sie es sich wie ein Team vor, in dem jedes Mitglied eine eigene und wesentliche Rolle hat.

Der Sensor: Das Thermoelement

Ein Thermoelement ist die Nervenendigung des Systems. Es ist ein Sensor, der aus zwei verschiedenen Metallen besteht, die an einem Ende verbunden sind und in die Ofenkammer eingesetzt werden.

Wenn sich die Temperatur ändert, erzeugt es eine winzige, vorhersagbare Spannung. Dieses Spannungssignal ist eine direkte elektronische Darstellung der Temperatur an diesem spezifischen Punkt.

Das Gehirn: Der Temperaturregler

Der Temperaturregler ist die zentrale Verarbeitungseinheit des Systems. Er empfängt das Spannungssignal vom Thermoelement und wandelt es in einen Temperaturwert um.

Seine Hauptaufgabe ist es, diese tatsächliche Temperatur ständig mit dem von Ihnen programmierten Sollwert zu vergleichen. Moderne Öfen verwenden fast ausnahmslos einen PID (Proportional-Integral-Differential)-Regler, einen intelligenten Algorithmus, der Temperaturänderungen antizipiert, um ein Über- oder Unterschreiten des Sollwerts zu verhindern.

Der Muskel: Heizelemente und das Leistungsmodul

Die Heizelemente des Ofens sind die Komponenten, die tatsächlich Wärme erzeugen, wenn Strom durch sie fließt.

Basierend auf den Berechnungen des PID-Reglers moduliert ein Leistungsmodul (wie ein Halbleiterrelais oder SCR) die Strommenge, die zu diesen Elementen fließt. Ist der Ofen zu kühl, weist der Regler das Modul an, mehr Leistung zu senden; ist er zu heiß, reduziert oder unterbricht er die Leistung.

So funktioniert das System: Der Regelkreis in Aktion

Diese Komponenten arbeiten in einem kontinuierlichen Zyklus zusammen, ähnlich wie ein moderner Thermostat das Klima in Ihrem Zuhause regelt.

1. Einstellen des Ziels (Sollwert)

Zuerst verwendet ein Bediener ein Bedienfeld oder eine Software-Schnittstelle, um das gewünschte Temperaturprofil einzugeben. Dies kann eine einzelne zu haltende Temperatur oder eine komplexe Reihe von Rampen und Haltezeiten über die Zeit sein.

2. Messen der Realität (Thermoelementsignal)

Das Thermoelement im Ofen misst ständig die Echtzeit-Temperatur der Ofenatmosphäre oder einer spezifischen Charge und sendet sein Signal an den Regler.

3. Berechnen der Korrektur (Reglerlogik)

Der Regler vergleicht sofort den Messwert des Thermoelements mit dem Sollwert. Ein einfacher "Ein/Aus"-Regler würde die Heizung nur einschalten, wenn es zu kalt ist, und ausschalten, wenn es zu heiß ist, was zu großen Temperaturschwankungen führen würde.

Ein PID-Regler ist weitaus ausgefeilter. Er analysiert, wie weit die Temperatur vom Sollwert entfernt ist (Proportional), wie lange sie vom Ziel abgewichen ist (Integral) und wie schnell sie sich ändert (Differential). Dies ermöglicht es ihm, nuancierte Anpassungen vorzunehmen und genau die richtige Energiemenge zuzuführen, um den Sollwert sanft zu erreichen und zu halten.

4. Anwenden der Änderung (Leistungsmodulation)

Die Entscheidung des Reglers wird vom Leistungsmodul ausgeführt, das die an die Heizelemente gelieferte Energie präzise erhöht oder verringert. Dieser konstante Zyklus von Messen-Vergleichen-Anpassen ermöglicht es einem Ofen, außergewöhnlich stabile Temperaturen aufrechtzuerhalten.

Verständnis der Kompromisse und praktischen Überlegungen

Die bloße Steuerung der Ofentemperatur ist nicht die ganze Geschichte. Für professionelle und industrielle Anwendungen sind Genauigkeit und Gleichmäßigkeit das, was wirklich zählt.

Regeltemperatur vs. Werkstücktemperatur

Das Regelthermoelement misst die Temperatur an einer Stelle, typischerweise der Ofenatmosphäre. Die tatsächliche Temperatur des zu erhitzenden Materials (des "Werkstücks" oder der "Charge") kann jedoch hinterherhinken.

Für kritische Prozesse wird ein separates Lastthermoelement in direktem Kontakt mit oder sehr nahe am Werkstück platziert, um sicherzustellen, dass es die richtige Temperatur erreicht, nicht nur die Luft um es herum.

Die Herausforderung der Temperaturgleichmäßigkeit

Ein einzelnes Thermoelement garantiert die Temperatur nur an seiner spezifischen Position. Die Temperatur in der gesamten Ofenkammer kann variieren, wodurch heiße und kalte Stellen entstehen.

Deshalb werden Industrieöfen einer Temperaturverteilungsmessung (TVM) unterzogen, bei der mehrere Thermoelemente im gesamten Arbeitsvolumen platziert werden, um dessen thermische Eigenschaften zu kartieren und sicherzustellen, dass der gesamte Bereich den Spezifikationen entspricht.

Die Bedeutung der Systemgenauigkeit

Der gesamte Regelkreis ist nur so gut wie sein schwächstes Glied. Ein Systemgenauigkeitstest (SGT) ist ein Kalibrierverfahren, das die Genauigkeit der gesamten Instrumentenkette, von der Thermoelementspitze bis zur Temperaturanzeige am Regler, überprüft. Dies stellt sicher, dass die von Ihnen eingestellte und angezeigte Temperatur auch tatsächlich die Temperatur ist, die Sie erhalten.

So wenden Sie dies auf Ihr Projekt an

Ihr spezifisches Ziel bestimmt, welche Aspekte der Temperaturregelung für Sie am wichtigsten sind.

• Wenn Ihr Hauptaugenmerk auf der Prozesspräzision liegt: Sie müssen einen PID-Regler verwenden und die Implementierung von Lastthermoelementen in Betracht ziehen, um die tatsächliche Temperatur Ihrer Teile zu überwachen.
• Wenn Ihr Hauptaugenmerk auf der Qualitätssicherung liegt: Regelmäßige Systemgenauigkeitstests (SGT) und Temperaturverteilungsmessungen (TVM) sind unerlässlich, um Ihren Prozess zu validieren.
• Wenn Ihr Hauptaugenmerk auf allgemeiner Erwärmung oder unkritischen Arbeiten liegt: Ein Standard-Einpunkt-Regelsystem ist effektiv, aber seien Sie sich bewusst, dass die Temperatur Ihres Werkstücks vom Sollwert des Ofens abweichen kann.

Das Verständnis dieses Regelsystems ermöglicht es Ihnen, über die bloße Bedienung des Ofens hinauszugehen und Ihren thermischen Prozess wirklich zu steuern, um wiederholbare, qualitativ hochwertige Ergebnisse zu erzielen.

Zusammenfassungstabelle:

Komponente	Rolle bei der Temperaturregelung
Thermoelement	Sensor, der die Ofentemperatur misst und ein Spannungssignal sendet.
PID-Regler	Das "Gehirn", das die Ist-Temperatur mit dem Sollwert vergleicht und die benötigte Leistungsanpassung berechnet.
Leistungsmodul (z.B. SSR)	Der "Muskel", der die elektrische Leistung zu den Heizelementen basierend auf dem Signal des Reglers moduliert.
Heizelemente	Erzeugen Wärme, wenn Strom durch sie fließt, und heizen direkt die Ofenkammer.

Bereit für präzise, wiederholbare thermische Prozesse in Ihrem Labor?

KINTEK ist spezialisiert auf hochwertige Laboröfen mit fortschrittlichen PID-Regelsystemen, die auf Genauigkeit und Zuverlässigkeit ausgelegt sind. Ob Ihre Arbeit allgemeine Erwärmung oder kritische Prozessvalidierung mit TVM und SGT erfordert, unsere Geräte stellen sicher, dass Sie die vollständige Kontrolle über Ihre thermischen Anwendungen haben.

Kontaktieren Sie noch heute unsere Experten, um Ihre spezifischen Ofenanforderungen zu besprechen und die richtige Lösung für Ihr Labor zu finden.

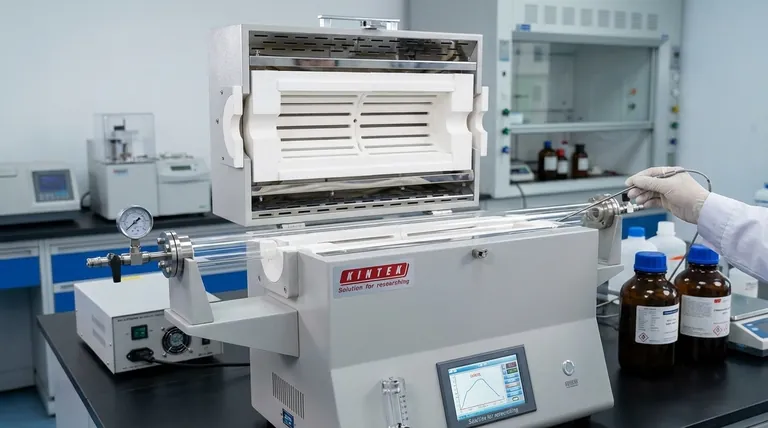

Visuelle Anleitung
