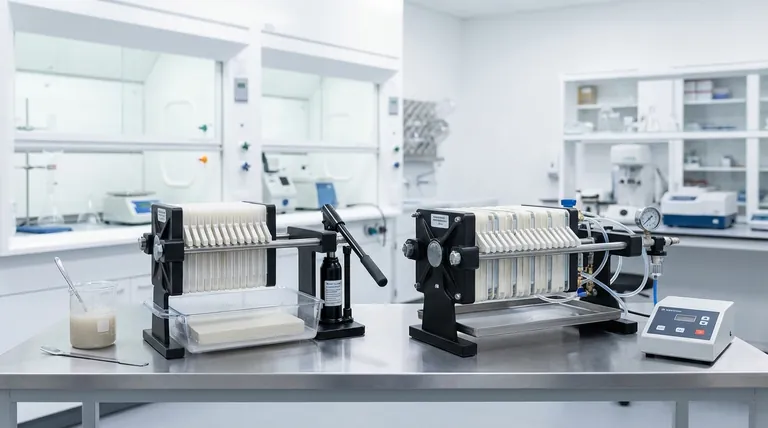

Was sind die verschiedenen Arten von Kammerfilterpressen? Wählen Sie die richtige Entwässerungslösung

Grundsätzlich werden moderne Filterpressen in zwei Hauptbauformen unterteilt: die Kammerfilterpresse (Recessed Chamber Filter Press) und die Membranfilterpresse (Membrane Filter Press). Obwohl beide einen Rahmen verwenden, um eine Reihe von Filterplatten und Tüchern zusammenzuklemmen, um Feststoffe von Flüssigkeiten zu trennen, liegt der Hauptunterschied in der Technologie der Platten selbst und ihrer Fähigkeit, den resultierenden festen Filterkuchen zu entwässern.

Die Wahl zwischen einer Kammerfilterpresse und einer Membranfilterpresse hängt von einem einzigen Faktor ab: der erforderlichen Trockenheit des endgültigen Feststoffkuchens. Membranpressen bieten eine überlegene Entwässerung durch ein aktives „Quetschen“, sind aber mit höherer Komplexität und Kosten verbunden, während Kammerfilterpressen für weniger anspruchsvolle Anwendungen einfacher und wirtschaftlicher sind.

Ein kurzer Überblick: Wie eine Filterpresse funktioniert

Bevor die Bauformen verglichen werden, ist es wichtig, die grundlegenden Komponenten und den Prozess zu verstehen, die alle Filterpressen gemeinsam haben.

Die Kernkomponenten

Eine Filterpresse besteht aus vier Hauptteilen: dem Rahmen, der die Struktur trägt, einem Paket von Filterplatten, dem Filtertuch, das jede Platte auskleidet, und dem Verteilerstück (Manifold) aus Rohren und Ventilen, das den Fluss der Suspension und des Filtrats steuert.

Der grundlegende Filtrationszyklus

Die Suspension wird unter Druck in die Kammern gepumpt, die sich zwischen den Filterplatten bilden. Die Flüssigkeit (Filtrat) passiert das Filtertuch und verlässt die Presse, während die Feststoffe (Kuchen) in den Kammern eingeschlossen werden und sich ansammeln, bis diese gefüllt sind.

Das Arbeitstier: Kammerfilterpressen

Dies ist die gängigste und unkomplizierteste Art von Filterpresse, oft als „Platte-und-Rahmen“-Presse bezeichnet, obwohl moderne Designs den Rahmen in die Platte selbst integriert haben.

Bauweise und Betrieb

Bei dieser Bauweise hat jede Filterplatte eine Vertiefung oder Aussparung auf ihrer Oberfläche. Wenn zwei Platten zusammengedrückt werden, bilden diese Vertiefungen eine Hohlkammer mit festem Volumen.

Der Filtrationszyklus wird fortgesetzt, bis der Kuchen diese Kammer vollständig gefüllt hat und der Druck der Speisepumpe seine maximale Einstellung erreicht. An diesem Punkt ist der Zyklus abgeschlossen.

Schlüsselmerkmale

Das Hauptmerkmal einer Kammerfilterpresse ist ihre mechanische Einfachheit. Sie hat keine beweglichen Teile innerhalb des Plattenpakets selbst. Dies macht sie robust, zuverlässig und im Allgemeinen günstiger in der Anschaffung und Wartung.

Leistungsbeschränkungen

Die endgültige Trockenheit des Filterkuchens hängt ausschließlich vom Druck ab, den die Speisepumpe erzeugen kann. Es gibt keine Möglichkeit, den Kuchen weiter zu entwässern, sobald die Kammer voll ist, was den erreichbaren Feststoffgehalt begrenzt.

Der Hochleister: Membranfilterpressen

Membranfilterpressen stellen eine Weiterentwicklung der Kammerbauweise dar und beinhalten einen aktiven Entwässerungsschritt, um deutlich bessere Ergebnisse zu erzielen.

Bauweise und Betrieb

Eine Membranpresse verwendet eine Mischung von Platten. Sie wechselt eine standardmäßige „Eltern“-Kammerplatte mit einer „Membran“-Platte ab, hinter der ein flexibles, undurchlässiges Diaphragma angebracht ist.

Nachdem der anfängliche Filtrationszyklus die Kammern gefüllt hat, wird die Zufuhr der Suspension gestoppt. Anschließend wird unter hohem Druck Wasser oder Luft in die Membranplatten gepumpt, wodurch sich das Diaphragma aufbläht und den Filterkuchen physisch zusammendrückt, wodurch zusätzliche Flüssigkeit herausgepresst wird.

Leistungsmerkmale

Diese Quetschwirkung führt zu einem deutlich trockeneren Filterkuchen, oft mit einem 10-20 % höheren Feststoffgehalt als bei einer Kammerfilterpresse. Dies verbessert auch die Flüssigkeitsrückgewinnung und kann das Gewicht und Volumen des Endkuchens erheblich reduzieren, was die Entsorgungskosten senkt.

Die Abwägungen verstehen

Die Wahl zwischen diesen beiden Technologien erfordert ein klares Verständnis ihrer jeweiligen Kosten und Vorteile.

Kosten vs. Leistung

Membranpressen haben aufgrund der komplexeren Platten und der Notwendigkeit eines sekundären Quetschsystems (Luftkompressoren oder Wasserpumpen) höhere anfängliche Investitionskosten.

Sie können jedoch niedrigere Gesamtbetriebskosten (Total Cost of Ownership) bieten. Die dramatische Reduzierung der Feuchtigkeit des Kuchens kann zu erheblichen Einsparungen bei Transport- und Entsorgungsgebühren oder zu einer höheren Rückgewinnung von wertvollem flüssigem Produkt führen.

Einfachheit vs. Komplexität

Kammerfilterpressen sind die Definition von einfach und robust. Mit weniger Komponenten ist die Wartung unkomplizierter.

Membranpressen führen Komplexität ein. Die Membranen selbst sind Verschleißteile, die irgendwann ersetzt werden müssen, und das Aufblassystem erfordert eigene Wartung.

Überlegungen zur Zykluszeit

Aufgrund des Quetschschritts können Membranpressen eine Ziel-Kuchenfeuchte oft schneller erreichen als Kammerfilterpressen. Dies kann bei bestimmten Anwendungen zu einem höheren Gesamtdurchsatz führen.

Die richtige Wahl für Ihr Ziel treffen

Ihre Prozessanforderungen bestimmen die richtige Technologieauswahl.

• Wenn Ihr Hauptaugenmerk auf der Minimierung der Investitionskosten liegt: Die Kammerfilterpresse bietet eine zuverlässige und bewährte Lösung für Anwendungen, bei denen maximale Kuchenfeuchte nicht kritisch ist.
• Wenn Ihr Hauptaugenmerk auf der Maximierung der Kuchenfeuchte und der Flüssigkeitsrückgewinnung liegt: Die Membranfilterpresse bietet eine überlegene Leistung, die die langfristigen Betriebskosten im Zusammenhang mit der Kuchenentsorgung oder der Produktausbeute senken kann.
• Wenn Ihr Hauptaugenmerk auf betrieblicher Einfachheit und Robustheit liegt: Das Fehlen beweglicher Teile im Plattenpaket der Kammerfilterpresse macht sie außergewöhnlich langlebig und wartungsfreundlich.

Das Verständnis dieses grundlegenden Unterschieds in der Plattentechnologie ist der Schlüssel zur Auswahl der richtigen Filterpresse für Ihre spezifischen Entwässerungsziele.

Zusammenfassungstabelle:

Merkmal	Kammerfilterpresse	Membranfilterpresse
Primärer Mechanismus	Filtration mit festem Volumen	Filtration + aktives Quetschen
Kuchenfeuchte	Standard	10-20 % höherer Feststoffgehalt
Komplexität & Kosten	Geringere Investitions- & Wartungskosten	Höhere Anfangskosten, komplexer
Am besten geeignet für	Kosteneffizienter, einfacher Betrieb	Maximale Entwässerung, geringere Entsorgungskosten
