Wofür wird eine C-Rahmenpresse verwendet? Ihr Leitfaden für vielseitige Montage und Biegung

Im Kern ist eine C-Rahmenpresse eine äußerst vielseitige Maschine, die für eine breite Palette von Fertigungs- und Montageaufgaben eingesetzt wird. Aufgrund ihres offenen Frontdesigns eignet sie sich hervorragend für Anwendungen wie das Zusammenfügen von Komponenten, das Biegen von Metall, leichtes Stanzen, das Richten von Teilen, Nieten und Presssitzvorgänge, bei denen der Zugang für den Bediener entscheidend ist.

Das definierende Merkmal einer C-Rahmenpresse ist nicht nur die ausgeübte Kraft, sondern die gebotene Zugänglichkeit. Ihr offenes Spalt-Design macht sie zu einem Allzweck-Arbeitstier für Aufgaben, die einfaches Beladen und Manipulieren von Teilen erfordern, wobei sie ultimative Steifigkeit gegen operative Flexibilität eintauscht.

Was definiert eine C-Rahmenpresse?

Eine C-Rahmenpresse, auch bekannt als Presse mit offenem Spaltrahmen, erhält ihren Namen von ihrer ausgeprägten physischen Form. Das Verständnis dieses Designs ist der Schlüssel zum Verständnis ihrer Funktion.

Die „C“-Form und die offene Vorderseite

Der Rahmen der Presse ist wie der Buchstabe „C“ geformt und erzeugt eine große, ungehinderte Öffnung an der Vorderseite und an den Seiten. Dies ist der Hauptvorteil der Maschine.

Dieses Design ermöglicht es dem Bediener, Teile problemlos von drei Seiten zu laden und zu entladen, was sie weitaus zugänglicher macht als andere Pressenkonstruktionen. Sie ist ideal für Prozesse, bei denen es um unhandlich geformte Komponenten geht oder die eine manuelle Positionierung erfordern.

Funktionsweise: Kontrollierte Kraft

Die meisten C-Rahmenpressen sind hydraulisch, was bedeutet, dass sie einen flüssigkeitsgefüllten Zylinder und Kolben verwenden, um Druckkraft zu erzeugen. Dieses System ermöglicht eine präzise Steuerung der Geschwindigkeit, des Drucks und der Position des Stempels während des gesamten Hubs.

Dieses Maß an Kontrolle ist unerlässlich für empfindliche Vorgänge wie das Pressen eines Lagers ohne Beschädigung oder das präzise Biegen eines Stücks Blech.

Eine Aufschlüsselung der gängigen Anwendungen

Die Kombination aus Leistung und Zugänglichkeit der C-Rahmenpresse macht sie zu einem festen Bestandteil in Maschinenwerkstätten und Montagelinien. Sie glänzt bei Aufgaben, bei denen Einzelstationsarbeit ausgeführt wird.

Montage und Presssitz

Die offene Bauweise bietet reichlich Platz, um zwei oder mehr Komponenten zu positionieren, beispielsweise das Einpressen eines Stifts in ein Loch oder das Einsetzen eines Lagers in sein Gehäuse. Der Bediener hat eine klare Sichtlinie und Platz zum Arbeiten.

Biegen und Formen

Für einfache Biege- und Umformvorgänge bietet eine C-Rahmenpresse die notwendige Kraft. Ihre Zugänglichkeit ermöglicht es dem Bediener, das Werkstück zwischen den Zyklen einfach zu platzieren, anzupassen und zu entfernen.

Stanzen und Lochen

Obwohl sie nicht für hochbelastbare progressive Tiefziehvorgänge konzipiert ist, eignet sich ein C-Rahmen hervorragend für Einzelhub-Stanz-, Loch- und Ausstanzvorgänge. Sie wird häufig für geringere Produktionsvolumina oder Sekundärprozesse eingesetzt.

Richten

Wenn eine Welle, Platte oder ein Stab verbogen oder verzogen ist, ist die C-Rahmenpresse das Mittel der Wahl zum Richten. Die offenen Seiten ermöglichen es langen Teilen, den Rahmen zu durchdringen, und der Bediener kann präzise, inkrementelle Anpassungen vornehmen.

Die Abwägungen verstehen

Kein einzelnes Maschinendesign ist für jede Aufgabe perfekt. Die größte Stärke des C-Rahmens – seine offene Vorderseite – ist auch die Quelle seiner Haupteinschränkung.

Die Einschränkung: Rahmenverformung („Aufweiten“)

Unter extrem hoher Tonage neigt die offene „C“-Struktur dazu, sich zu biegen oder aufzuweiten („yawning“). Die Ober- und Unterseite des C können sich leicht auseinanderbewegen, was die präzise Ausrichtung zwischen Stempel und Tisch beeinträchtigen kann.

Diese Durchbiegung ist ein entscheidender Faktor für hochpräzise Präge- oder Tiefziehvorgänge, bei denen die Aufrechterhaltung perfekter Parallelität nicht verhandelbar ist.

Wann man eine H-Rahmenpresse wählen sollte

Für Anwendungen, die sehr hohe Tonage und maximale Steifigkeit erfordern, ist eine H-Rahmenpresse (auch bekannt als Gerüstpresse oder 4-Säulen-Presse) überlegen. Ihre geschlossene, kastenförmige Struktur ist von Natur aus widerstandsfähiger gegen Durchbiegung unter Last.

H-Rahmenpressen sind der Standard für schweres Stanzen, Tiefziehen und Formen, bei denen die Minimierung der Rahmenverformung für die Werkzeuglebensdauer und die Teilekonsistenz unerlässlich ist. Diese Steifigkeit geht jedoch auf Kosten der Zugänglichkeit.

Die richtige Wahl für Ihr Ziel treffen

Die Auswahl der richtigen Presse erfordert die Abstimmung der Fähigkeiten der Maschine auf Ihre spezifische Anwendung.

• Wenn Ihr Hauptaugenmerk auf Vielseitigkeit und Zugänglichkeit liegt: Eine C-Rahmenpresse ist das ideale Arbeitstier für eine breite Palette allgemeiner Montage-, Fertigungs- und Reparaturaufgaben.
• Wenn Ihr Hauptaugenmerk auf hochtonnagiger Präzision liegt: Sie sollten eine H-Rahmenpresse wegen ihrer überlegenen Steifigkeit bei anspruchsvollen Stanz- oder Tiefziehvorgängen in Betracht ziehen.
• Wenn Ihr Hauptaugenmerk auf Einzelstationsarbeit mit häufigen Wechseln liegt: Das offene Design und die einfache Zugänglichkeit des C-Rahmens verbessern Ihren Arbeitsablauf erheblich.

Indem Sie den inhärenten Kompromiss zwischen Zugänglichkeit und Steifigkeit verstehen, können Sie zuversichtlich die Presse auswählen, die Ihren betrieblichen Anforderungen am besten entspricht.

Zusammenfassungstabelle:

Hauptmerkmal	Beschreibung
Hauptverwendung	Montage, Biegen, leichtes Stanzen, Richten, Nieten und Presssitzvorgänge.
Hauptvorteil	Offene „C“-Form für hervorragenden Zugang für den Bediener von drei Seiten.
Typische Energiequelle	Hydraulisch, ermöglicht präzise Steuerung von Kraft, Geschwindigkeit und Position.
Ideal für	Einzelstationsarbeit, häufige Wechsel und Anwendungen, die eine manuelle Teilehandhabung erfordern.
Haupteinschränkung	Rahmenverformung („Aufweiten“) unter sehr hoher Tonage, was die präzise Ausrichtung beeinträchtigt.
Alternative für Schwerlast	H-Rahmenpresse für hochtonnagiges, hochpräzises Stanzen und Tiefziehen.

Benötigen Sie eine zuverlässige Presse für Ihr Labor oder Ihre Werkstatt?

Die Wahl der richtigen Ausrüstung ist entscheidend für Ihre Produktivität und Ihre Ergebnisse. Bei KINTEK sind wir auf die Bereitstellung hochwertiger Laborgeräte spezialisiert, einschließlich robuster Pressen, die auf Ihre spezifischen Bedürfnisse zugeschnitten sind. Ob Sie Komponenten montieren, Presssitzvorgänge durchführen oder präzise Biegefunktionen benötigen, unser Team hilft Ihnen bei der Auswahl der perfekten Lösung.

Lassen Sie KINTEK Ihre Arbeit stärken:

• Fachkundige Beratung: Erhalten Sie eine persönliche Beratung zur Auswahl zwischen einer vielseitigen C-Rahmenpresse oder einer starren H-Rahmenpresse, basierend auf Ihrer Anwendung.
• Qualitätsausrüstung: Zugang zu zuverlässigen und langlebigen Maschinen, die für Präzision und Langzeit-Performance in Labor- und Industrieumgebungen konzipiert sind.
• Optimierter Arbeitsablauf: Steigern Sie Ihre Effizienz mit Geräten, die Ihren betrieblichen Anforderungen für Einzelstationsarbeit und häufige Wechsel entsprechen.

Kontaktieren Sie uns noch heute, um Ihr Projekt zu besprechen und die ideale Presse für Ihre Laboranforderungen zu finden. Nehmen Sie jetzt Kontakt mit unseren Experten auf!

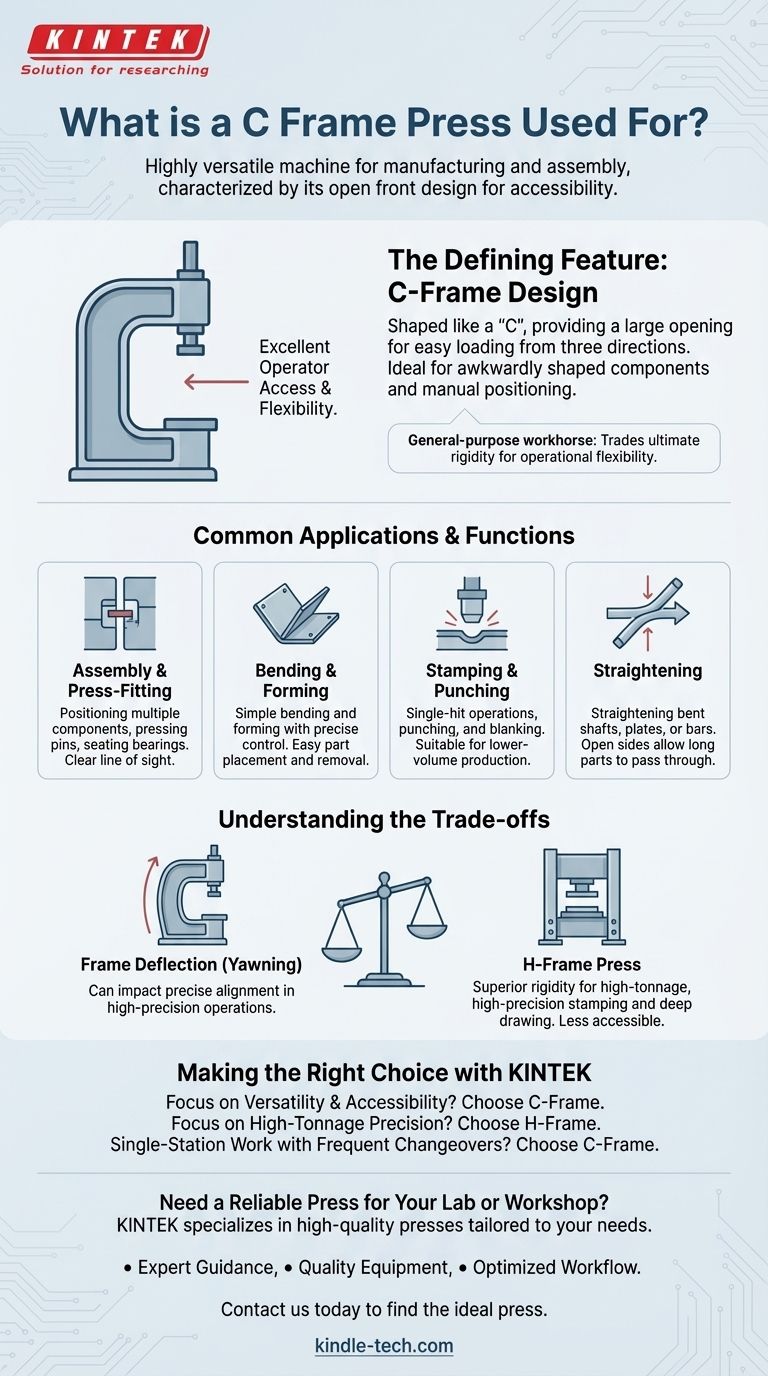

Visuelle Anleitung
