Was ist eine Ofenwanne? Ein Schlüssel zu gleichmäßiger Wärmebehandlung und Prozesseffizienz

Im Wesentlichen ist eine Ofenwanne eine herausnehmbare, konstruierte Plattform, die dazu dient, Materialien oder Teile während eines Wärmebehandlungsprozesses sicher im Ofen zu halten. Sie fungiert als kritische Schnittstelle zwischen dem Werkstück und der extremen Umgebung des Ofens und stellt sicher, dass der Prozess sowohl erfolgreich als auch wiederholbar ist.

Die Ofenwanne sollte nicht als einfaches Regal betrachtet werden, sondern als ein kritisches Stück Prozessausrüstung. Ihre Materialzusammensetzung und Konstruktion bestimmen direkt die Qualität des Endprodukts, die Energieeffizienz des Zyklus und die Lebensdauer der Anlage selbst.

Die Kernfunktion einer Ofenwanne

Eine Ofenwanne, auch als Halterung oder Rost bezeichnet, erfüllt mehrere unterschiedliche Zwecke, die für das Erreichen eines kontrollierten und gleichmäßigen Wärmebehandlungsprozesses von grundlegender Bedeutung sind.

Gewährleistung einer gleichmäßigen Hitzeexposition

Das Hauptziel jeder Wärmebehandlung ist Gleichmäßigkeit. Eine gut konzipierte Wanne unterstützt dies, indem sie es der Wärme – sei es durch Strahlung, Konvektion oder Leitung – ermöglicht, alle Oberflächen des Werkstücks so gleichmäßig wie möglich zu erreichen.

Konstruktionen weisen oft ein Gitter-, Netz- oder Lochmuster auf. Dies minimiert den Kontakt der Wanne mit den Teilen und ermöglicht eine freie Zirkulation der Ofenatmosphäre und der Wärme.

Erhaltung der Teileintegrität und -positionierung

Die Wanne bietet eine stabile Auflage für Werkstücke und verhindert, dass diese verrutschen, sich verziehen oder in direkten Kontakt mit den Heizelementen oder der feuerfesten Auskleidung des Ofens kommen.

Diese präzise Platzierung ist entscheidend für Prozesse, bei denen die Geometrie des Teils erhalten bleiben muss oder bei denen sich die Teile nicht berühren dürfen.

Ermöglichung einer effizienten Materialhandhabung

Ofenwannen sind so konzipiert, dass sie außerhalb des Ofens mit Teilen beladen und dann als komplette Charge in die heiße Zone transportiert werden.

Dies verbessert die Betriebseffizienz und Sicherheit erheblich, reduziert die Zeit, in der die Ofentür geöffnet ist, und minimiert die Exposition des Bedieners gegenüber extremer Hitze.

Warum die Materialauswahl von größter Bedeutung ist

Die Wahl des Materials für eine Ofenwanne ist der wichtigste Einzelfaktor bei ihrer Konstruktion. Das Material muss unter einigen der anspruchsvollsten Bedingungen in der Fertigung bestehen.

Beständigkeit gegen extreme Temperaturen

Das Material der Wanne muss seine strukturelle Integrität – eine Eigenschaft, die als Kriechfestigkeit bekannt ist – bei der Betriebstemperatur des Ofens beibehalten. Es darf unter dem Gewicht der Last nicht durchhängen, sich biegen oder verformen.

Hochnickellegierungen und spezielle hitzebeständige Edelstähle sind aufgrund ihrer überlegenen Hochtemperaturfestigkeit übliche Wahlmöglichkeiten. Für nicht-metallische Anwendungen werden oft Keramiken oder Graphit verwendet.

Überstehen von thermischen Schocks

Öfen sind nicht immer heiß. Wannen erfahren immense Beanspruchungen, wenn sie schnell auf extreme Temperaturen erhitzt und dann wieder abgekühlt werden. Dies wird als thermischer Schock bezeichnet.

Das Material muss diesen wiederholten Dehnungs- und Kontraktionszyklen standhalten können, ohne zu reißen oder zu versagen, um eine lange Lebensdauer zu gewährleisten.

Verhinderung von Produktkontamination

Die Wanne muss in der Ofenatmosphäre chemisch inert sein. Sie darf nicht mit der Oberfläche des Werkstücks reagieren, korrodieren oder Partikel abgeben, die diese kontaminieren könnten.

Dies ist besonders kritisch bei hochreinen Anwendungen wie der Herstellung von Medizinprodukten, in der Luft- und Raumfahrt oder der Elektronik.

Verständnis der wichtigsten Design-Kompromisse

Die Konstruktion der optimalen Ofenwanne erfordert ein Abwägen konkurrierender Faktoren. Das Verständnis dieser Kompromisse ist der Schlüssel zur Auswahl des richtigen Werkzeugs für die jeweilige Aufgabe.

Masse vs. Festigkeit

Eine dicke, schwere Wanne ist von Natur aus fester und widerstandsfähiger gegen Verformung. Diese zusätzliche thermische Masse erfordert jedoch mehr Energie und Zeit zum Aufheizen und Abkühlen, was die Gesamteffizienz des Prozesses reduziert.

Eine leichtere Wanne ist energieeffizienter, hat aber möglicherweise eine kürzere Lebensdauer oder eine geringere Tragfähigkeit. Das Ziel ist es, die leichteste Konstruktion zu finden, die die erforderliche Last zuverlässig tragen kann.

Kosten vs. Lebensdauer

Hochleistungsmaterialien wie auf Nickel basierende Superlegierungen sind in der Anschaffung sehr teuer. Ihre außergewöhnliche Haltbarkeit und lange Lebensdauer unter rauen Bedingungen führen jedoch oft zu geringeren Gesamtbetriebskosten.

Weniger teure Materialien erfordern möglicherweise einen häufigeren Austausch, was zu höheren langfristigen Kosten und erhöhten Produktionsausfallzeiten führt.

Die richtige Wahl für Ihren Prozess treffen

Ihre spezifische Wärmebehandlungsanwendung bestimmt die ideale Wannenkonstruktion und das Material.

• Wenn Ihr Hauptaugenmerk auf Hochtemperatur-Löten oder Sintern liegt: Priorisieren Sie Wannen aus hochnickelhaltigen Legierungen oder speziellen Keramiken, die maximale Festigkeit und chemische Inertheit bei extremen Temperaturen bieten.
• Wenn Ihr Hauptaugenmerk auf allgemeinem Härten und Anlassen liegt: Eine robuste, gut konstruierte Wanne aus hitzebeständigem Edelstahl bietet oft die beste Balance aus Leistung, Haltbarkeit und Kosten.
• Wenn Ihr Hauptaugenmerk auf der Verarbeitung kleiner oder empfindlicher Teile liegt: Wählen Sie eine Wanne mit einem Netz-Inlay oder einer speziell entwickelten Halterung, die vollständige Unterstützung bietet und gleichzeitig einen angemessenen atmosphärischen Fluss ermöglicht.

Letztendlich ist die richtige Ofenwanne ein konstruiertes Werkzeug, das die Prozesskontrolle verbessert, die Produktqualität sicherstellt und die Betriebseffizienz maximiert.

Zusammenfassungstabelle:

Aspekt	Wichtige Überlegung
Hauptfunktion	Hält Materialien während der Wärmebehandlung sicher im Ofen.
Materialoptionen	Hitzebeständiger Edelstahl, hochnickelhaltige Legierungen, Keramiken, Graphit.
Wichtigstes Konstruktionsmerkmal	Perforierte oder Netzmuster für optimale Wärme- und Atmosphärenzirkulation.
Kritische Eigenschaft	Hochtemperaturfestigkeit (Kriechfestigkeit) und Thermoschockbeständigkeit.

Optimieren Sie Ihren Wärmebehandlungsprozess mit der richtigen Ofenwanne.

Die korrekte Ofenwanne ist nicht nur ein Regal; sie ist eine entscheidende Komponente, um gleichmäßige Ergebnisse zu erzielen, Ihre wertvollen Teile zu schützen und die Ofeneffizienz zu maximieren. Bei KINTEK sind wir spezialisiert auf Hochleistungslaborgeräte und Verbrauchsmaterialien, einschließlich kundenspezifischer Ofenwannen, die für Ihre spezifische Anwendung entwickelt wurden – sei es Löten, Sintern oder Härten.

Lassen Sie sich von unseren Experten bei der Auswahl der idealen Wanne helfen, um Ihre Prozesskontrolle und Produktqualität zu verbessern. Kontaktieren Sie KINTEK noch heute für eine Beratung!

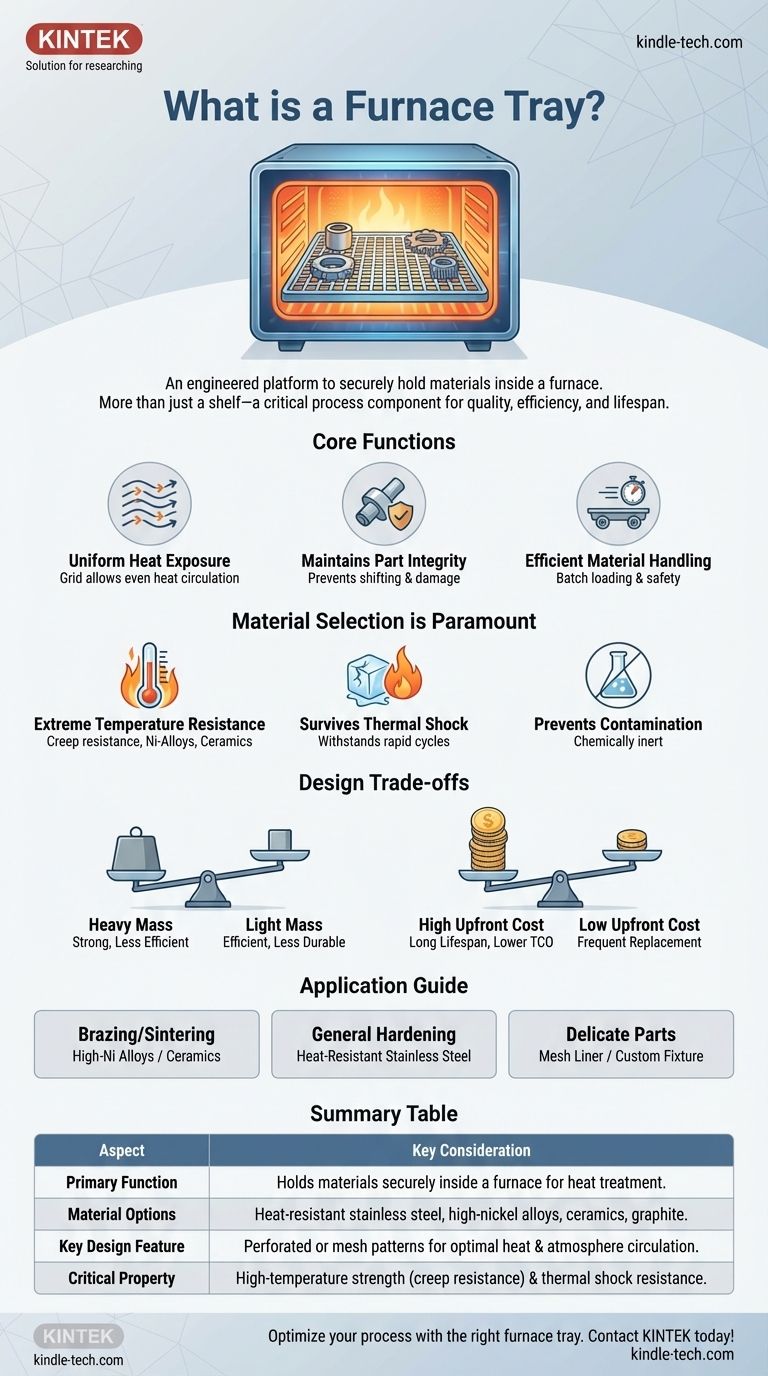

Visuelle Anleitung
