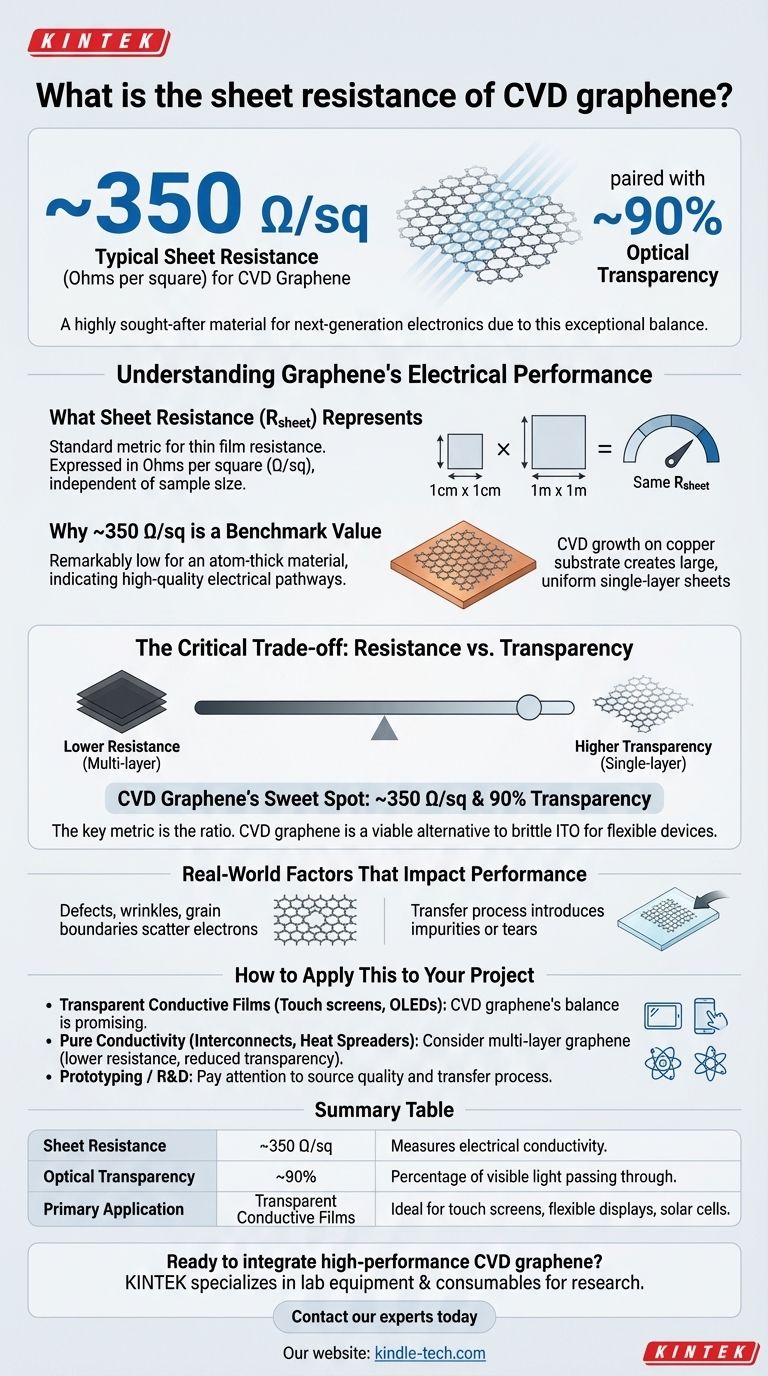

Der Schichtwiderstand von CVD-Graphen ist ein entscheidender Parameter, der seine Eignung für verschiedene Anwendungen, insbesondere in der Elektronik und Optoelektronik, bestimmt.In den angegebenen Referenzen wird zwar kein spezifischer Wert für den Schichtwiderstand von CVD-Graphen genannt, aber es werden die Faktoren hervorgehoben, die seine Qualität und elektrischen Eigenschaften beeinflussen.Zu diesen Faktoren gehören die Synthesebedingungen (z. B. Temperatur, Druck und Zusammensetzung des Vorläufers), das Substratmaterial, die Katalysatoreigenschaften und die Verarbeitung nach dem Wachstum.Das Verständnis dieser Einflüsse ist entscheidend für die Optimierung der elektrischen Leistung von CVD-Graphen, die direkt mit seinem Schichtwiderstand korreliert.Hochwertiges CVD-Graphen weist in der Regel einen Schichtwiderstand von einigen hundert Ohm pro Quadrat (Ω/□) bis zu mehreren tausend Ω/□ auf, abhängig von den Synthese- und Verarbeitungsbedingungen.

Die wichtigsten Punkte werden erklärt:

1. Faktoren, die den Schichtwiderstand von CVD-Graphen beeinflussen:

   • Synthesebedingungen:Die Wachstumstemperatur, der Druck, der Fluss des Ausgangsmaterials und die Katalysatoreigenschaften (z. B. Kristallinität, Oberflächenrauhigkeit) wirken sich erheblich auf die Qualität und Einheitlichkeit von CVD-Graphen aus.Eine schlechte Kontrolle dieser Parameter kann zu Defekten, erhöhtem Schichtwiderstand und verminderter elektrischer Leistung führen.
   • Material des Substrats:Die Wahl des Substrats (z. B. Kupfer, Nickel) beeinflusst die Keimbildung und das Wachstum von Graphen.Substrate mit höherer Kohlenstofflöslichkeit, wie Nickel, können zu mehrlagigem Graphen führen, das im Vergleich zu einlagigem Graphen einen anderen Schichtwiderstand aufweisen kann.
   • Abkühlungsrate und Kohlenwasserstoff-Konzentration:Die Abkühlungsbedingungen nach dem Wachstum und die Kohlenwasserstoffkonzentration während der Synthese beeinflussen die Kristallinität und die Defektdichte von Graphen, was sich wiederum auf seine elektrischen Eigenschaften auswirkt.

2. Messung und Charakterisierung:

   • Elektrische Transporteigenschaften:Der Schichtwiderstand von CVD-Graphen ist eng mit seiner Ladungsträgerbeweglichkeit verknüpft, die in der Regel mit Graphen-Feldeffekttransistoren (FETs) gemessen wird.Diese Messungen werden jedoch durch das Substrat, den Herstellungsprozess und die Messumgebung beeinflusst.
   • Herausforderungen bei der Bewertung:Derzeit gibt es keine effiziente Methode zur Bewertung anderer kritischer Eigenschaften wie der Haftung auf dem Substrat und der makroskopischen Homogenität, die für industrielle Anwendungen unerlässlich sind und sich indirekt auf die Folienbeständigkeit auswirken können.

3. Typischer Bereich der Plattenbeständigkeit:

   • Hochwertige CVD-Graphenschichten weisen im Allgemeinen einen Schichtwiderstand von 200 Ω/□ bis 1000 Ω/□ für einlagiges Graphen.Mehrlagiges Graphen oder Graphen mit höherer Defektdichte kann einen höheren Schichtwiderstand aufweisen, der manchmal über 1000 Ω/□ .
   • Aufgrund seiner Transparenz und Leitfähigkeit eignet sich CVD-Graphen für Anwendungen wie flexible organische Photovoltaikzellen (OPV), bei denen ein geringer Schichtwiderstand für einen effizienten Ladungstransport entscheidend ist.

4. Optimierung für geringeren Schichtwiderstand:

   • Katalysator und Atmosphäre:Übergangsmetalle wie Kupfer und Nickel werden aufgrund ihrer Kosteneffizienz und ihrer Fähigkeit, hochwertiges Graphen herzustellen, häufig als Katalysatoren verwendet.Durch die Optimierung des Katalysators und der Wachstumsatmosphäre können Defekte verringert und die elektrischen Eigenschaften verbessert werden.
   • Verarbeitung nach dem Wachstum:Techniken wie Dotierung, Ausglühen oder Übertragung auf alternative Substrate können den Schichtwiderstand durch Minimierung von Defekten und Verbesserung der Wechselwirkungen zwischen Graphen und Substrat weiter verringern.

5. Industrielle und praktische Erwägungen:

   • Skalierbarkeit und Kosten:CVD-Graphen ist in hohem Maße skalierbar und kostengünstig, was es für großtechnische Anwendungen attraktiv macht.Aufgrund von Schwankungen bei den Synthesebedingungen und der Substratqualität ist es jedoch nach wie vor eine Herausforderung, einen gleichmäßigen und niedrigen Schichtwiderstand auf großen Flächen zu erreichen.
   • Flexibilität und Anwendungen:Die hohe Flexibilität von CVD-Graphen in Verbindung mit seinem relativ geringen Schichtwiderstand macht es ideal für flexible Elektronik, transparente leitfähige Folien und Energiespeicher.

Zusammenfassend lässt sich sagen, dass der Schichtwiderstand von CVD-Graphen durch eine Kombination von Syntheseparametern, Substratwahl und Verarbeitung nach dem Wachstum beeinflusst wird.Während typische Werte zwischen 200 Ω/□ und 1000 Ω/□ für qualitativ hochwertige Schichten liegen, erfordert das Erreichen eines gleichmäßigen und niedrigen Schichtwiderstands eine sorgfältige Optimierung dieser Faktoren.Dies macht CVD-Graphen zu einem vielversprechenden Material für ein breites Spektrum von Anwendungen, vorausgesetzt, seine elektrischen Eigenschaften können zuverlässig kontrolliert und gemessen werden.

Zusammenfassende Tabelle:

Aspekt	Details
Typischer Schichtwiderstand	200-1000 Ω/□ für einlagiges Graphen
Wichtige Einflussfaktoren	Synthesebedingungen, Substratmaterial, Katalysatoreigenschaften, Verarbeitung nach dem Aufwachsen
Herausforderungen bei der Messung	Einfluss des Substrats, des Herstellungsprozesses und der Umweltfaktoren
Optimierungstechniken	Katalysatoroptimierung, Dotierung, Ausglühen und Substrattransfer
Anwendungen	Flexible Elektronik, transparente leitfähige Folien, Energiespeicher
