Im Wesentlichen arbeitet eine vertikale Kugelmühle, indem sie einen zentralen Hochgeschwindigkeitsrührer verwendet, um Mahlkörper (typischerweise Keramik- oder Stahlkugeln) in einer stationären Kammer umzurühren. Diese kraftvolle Bewegung erzeugt einen Wirbel aus beweglichen Mahlkörpern, der das Material durch intensive, kontinuierliche Scher- und Kompressionskräfte zerkleinert. Im Gegensatz zu herkömmlichen Mühlen, die auf die Schwerkraft angewiesen sind, überträgt diese Methode Energie aktiv direkt in den Mahlprozess.
Der entscheidende Unterschied besteht darin, dass eine vertikale Kugelmühle eine Art Rührwerkskugelmühle ist. Ihr Prinzip basiert nicht auf der Kipp- und Fallbewegung, die bei horizontalen Mühlen zu sehen ist, sondern auf einer angetriebenen Welle, die ein energiereiches Mahlfeld für ein effizienteres Feinmahlen erzeugt.

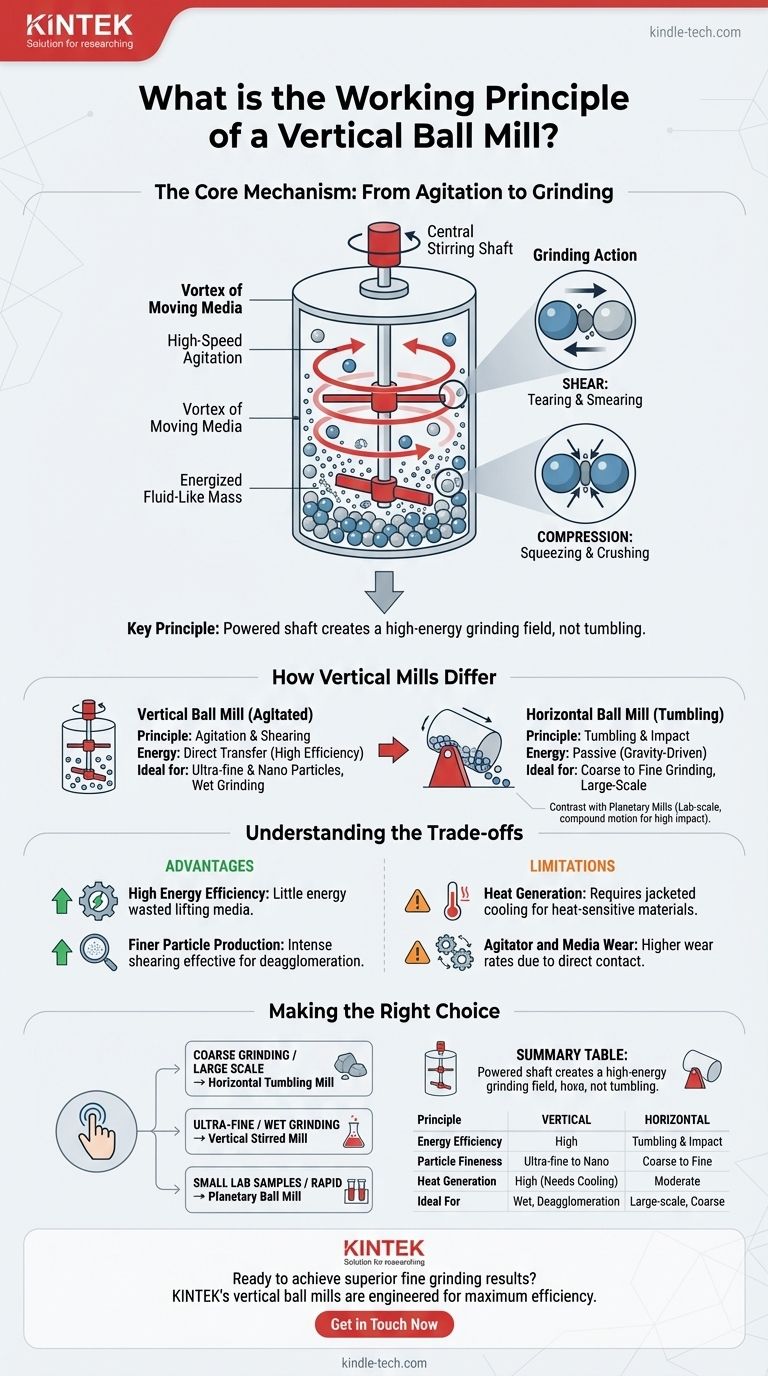

Der Kernmechanismus: Von der Bewegung zum Mahlen
Das Funktionsprinzip einer vertikalen Kugelmühle, oft als Attritor-Mühle bezeichnet, ist ein direkter und kraftvoller Prozess. Jede Komponente spielt eine präzise Rolle bei der Umwandlung von Rotationsenergie in Mahlleistung.
Die zentrale Rührwelle
Im Herzen der Mühle befindet sich eine vertikale Welle, die mit Armen oder Scheiben ausgestattet ist. Dieser Rührer reicht in die Mahlkammer hinab, die mit den Mahlkörpern und dem zu verarbeitenden Material gefüllt ist. Die Kammer selbst rotiert nicht.
Erzeugung des Mahl-Wirbels
Wenn sich die Welle dreht, übertragen ihre Arme kinetische Energie direkt auf die Mahlkugeln. Dies zwingt die Mahlkörper in eine schnelle, wirbelnde Bewegung oder einen Wirbel. Die gesamte Ladung der Mahlkörper wird zu einer energetisierten, flüssigkeitsähnlichen Masse.
Die Mahlwirkung: Scherung und Kompression
Der Mahleffekt wird durch die intensiven Wechselwirkungen zwischen den sich bewegenden Kugeln erzielt. Wenn Material zwischen die sich schnell bewegenden Mahlkörper gerät, wird es zwei Hauptkräften ausgesetzt:
- Scherung: Die Kugeln bewegen sich mit unterschiedlichen Geschwindigkeiten aneinander vorbei, wodurch eine starke Reiß- und Schmierwirkung entsteht.
- Kompression: Material wird in den unzähligen Quetschpunkten zwischen den Kugeln kontinuierlich zusammengepresst und zerdrückt.
Dieses konstante, hochfrequente Mahlen unterscheidet sich grundlegend von den zufälligen, schweren Stößen einer Trommelmühle.
Wie sich vertikale Mühlen von anderen Bauarten unterscheiden
Zu verstehen, was eine vertikale Mühle nicht ist, hilft, ihr einzigartiges Prinzip zu verdeutlichen. Der Begriff „Kugelmühle“ wird oft weit gefasst verwendet, aber die Mechanismen variieren je nach Bauart erheblich.
Gegensatz zu horizontalen (Trommel-) Mühlen
Eine traditionelle horizontale Kugelmühle ist ein rotierender Zylinder. Während sie sich dreht, werden die Mahlkugeln an die Seite des Zylinders gehoben und fallen dann zurück, wodurch das Material durch Aufprall und Abrieb zerkleinert wird. Dieser Prozess ist passiv und wird durch die Schwerkraft und die Rotationsgeschwindigkeit angetrieben.
Gegensatz zu Planetenkugelmühlen
Eine Planetenkugelmühle ist ein Hochenergie-Gerät für den Labormaßstab. Die Mahlbehälter sind auf einem großen „Sonnenrad“ montiert und drehen sich in entgegengesetzter Richtung des Rades um ihre eigene Achse. Diese zusammengesetzte Bewegung erzeugt extrem hohe Aufprallkräfte, wird aber typischerweise für kleine Probenchargen und nicht für die großtechnische Produktion einer vertikalen Mühle verwendet.
Die Abwägungen verstehen
Das Prinzip der Rührwerkskugelmühle bietet deutliche Vorteile, bringt aber auch spezifische betriebliche Überlegungen mit sich.
Vorteil: Hohe Energieeffizienz
Da die Energie direkt vom Rührer auf die Mahlkörper übertragen wird, wird wenig Energie damit verschwendet, die gesamte Mahlladung gegen die Schwerkraft anzuheben. Dies macht vertikale Mühlen besonders effizient für die Herstellung sehr feiner oder nanoskaliger Partikel.
Vorteil: Feinere Partikelproduktion
Die intensive Scherwirkung ist außergewöhnlich wirksam bei der Entagglomeration und der Reduzierung von Materialien auf eine viel feinere Größe, als dies typischerweise in einer herkömmlichen Trommelmühle erreichbar ist.
Einschränkung: Wärmeentwicklung
Der hohe Energieeintrag erzeugt erhebliche Wärme in der Mahlkammer. Bei wärmeempfindlichen Materialien erfordert dies die Verwendung eines ummantelten Kühlbehälters und eine sorgfältige Temperaturkontrolle, um eine Produktzersetzung zu verhindern.
Einschränkung: Verschleiß von Rührer und Mahlkörpern
Der direkte, hochintensive Kontakt zwischen den Rührerarmen und den Mahlkörpern führt im Vergleich zu einer Trommelmühle zu höheren Verschleißraten. Dies ist ein wichtiger Faktor für Wartung und Betriebskosten, der berücksichtigt werden muss.
Die richtige Wahl für Ihre Anwendung treffen
Die Auswahl der richtigen Mahltechnologie hängt vollständig von Ihren Materialeigenschaften und der gewünschten Endpartikelgröße ab.
- Wenn Ihr Hauptaugenmerk auf dem Grobmahlen oder der großtechnischen Primärzersetzung liegt: Eine horizontale Trommelmühle ist oft die robustere und kostengünstigere Wahl.
- Wenn Ihr Hauptaugenmerk auf der Erzielung ultrafeiner Partikel oder dem effizienten Nassmahlen liegt: Eine vertikale Rührwerkskugelmühle ist aufgrund ihrer energiereichen Scherwirkung die überlegene Technologie.
- Wenn Ihr Hauptaugenmerk auf dem schnellen, energiereichen Mahlen kleiner Laborproben liegt: Eine Planetenkugelmühle bietet die notwendige Aufprallenergie in einem kompakten Format.
Das Verständnis des Kernprinzips – Rühren im Gegensatz zum Kippen – ist der Schlüssel zur Auswahl der Mahltechnologie, die Ihre gewünschte Partikelgröße am effektivsten erreicht.
Zusammenfassungstabelle:
| Merkmal | Vertikale Kugelmühle | Horizontale Kugelmühle |
|---|---|---|
| Prinzip | Rühren & Scherung | Trommeln & Aufprall |
| Energieeffizienz | Hoch (Direkte Energieübertragung) | Niedriger |
| Partikel-Feinheit | Ultrafein bis Nano | Grob bis Fein |
| Wärmeerzeugung | Hoch (Kühlung erforderlich) | Mittel |
| Ideal für | Nassmahlung, Entagglomeration | Großtechnisches Grobmahlen |
