Welche Maschine stellt Formteile her? Spritzgießmaschinen für die Massenproduktion

Die primäre Maschine zur Herstellung von Formteilen ist eine Spritzgießmaschine. Diese leistungsstarke Anlage funktioniert, indem sie geschmolzenes Material, meist Kunststoff, unter hohem Druck in eine präzise bearbeitete Form oder ein Werkzeug einspritzt. Sobald das Material abgekühlt und erstarrt ist, öffnet die Maschine die Form und wirft ein fertiges, perfekt geformtes Teil aus.

Obwohl es verschiedene Arten des Formgebens gibt, ist die Spritzgießmaschine der Eckpfeiler der modernen Massenproduktion. Sie verwandelt rohe Kunststoffgranulate mit unglaublicher Geschwindigkeit und Wiederholgenauigkeit in Fertigteile, aber ihre Effektivität hängt vollständig von der Qualität der speziell angefertigten Form ab, die sie verwendet.

Der Aufbau einer Spritzgießmaschine

Eine Spritzgießmaschine ist kein einzelnes Gerät, sondern ein System aus zwei Kerneinheiten, die perfekt synchronisiert arbeiten: der Einspritzeinheit und der Schließeinheit.

Die Einspritzeinheit: Vom Granulat zur Flüssigkeit

Hier beginnt die Umwandlung des Rohmaterials. Sie besteht aus einem Trichter, der Kunststoffgranulat in einen beheizten Zylinder fördert. Im Inneren des Zylinders transportiert und schmilzt eine große, hin- und hergehende Schnecke den Kunststoff und bereitet eine präzise „Portion“ geschmolzenen Materials für die Einspritzung vor.

Die Schließeinheit: Die Quelle immenser Kraft

Die Schließeinheit wirkt wie eine leistungsstarke hydraulische oder elektrische Presse. Ihre Aufgabe ist es, die beiden Hälften der Stahlform mit immenser Kraft, gemessen in Tonnen, geschlossen zu halten. Diese Kraft ist notwendig, um dem hohen Druck des eingespritzten, geschmolzenen Kunststoffs standzuhalten, ein Austreten zu verhindern und eine korrekte Formung des Teils zu gewährleisten.

Die Form (Werkzeug): Das Herzstück des Prozesses

Die Form, auch Werkzeug oder Matrize genannt, ist die kritischste Komponente. Es handelt sich um einen speziell bearbeiteten Stahlblock mit einem Hohlraum, der das Negativ des herzustellenden Teils darstellt. Die Qualität, Präzision und das Design der Form bestimmen die endgültige Qualität des Produkts.

Wie ein Teil hergestellt wird: Der Formzyklus erklärt

Der Prozess der Herstellung eines einzelnen Teils ist ein schneller, vierteiliger Zyklus, der oft nur Sekunden dauert.

Schritt 1: Schließen

Die Schließeinheit drückt die beiden Hälften der Form zusammen und übt Tausende von Pfund Kraft aus, um sie sicher geschlossen zu halten.

Schritt 2: Einspritzen

Die Schnecke der Einspritzeinheit fährt vorwärts und presst die vorbereitete Portion geschmolzenen Kunststoffs aus dem Zylinder mit hohem Druck in den Hohlraum der Form.

Schritt 3: Abkühlen

Der geschmolzene Kunststoff im Inneren der Form beginnt abzukühlen, oft unterstützt durch interne Wasserkühlungskanäle. Beim Abkühlen erstarrt er in der Form des Hohlraums. Dies ist in der Regel die längste Phase des Zyklus.

Schritt 4: Auswerfen

Sobald das Teil ausreichend fest ist, öffnet die Schließeinheit die Form. Auswerferstifte drücken das fertige Teil dann aus der Form, und der Zyklus beginnt von Neuem.

Die Abwägungen beim Spritzgießen verstehen

Obwohl dieser Prozess unglaublich effektiv ist, beinhaltet er kritische Überlegungen, die seine Eignung für ein Projekt bestimmen.

Hohe Anfangsinvestition vs. niedrige Stückkosten

Die primäre Abwägung ist der Preis. Die kundenspezifische Stahlform ist extrem teuer in der Entwicklung und Herstellung und kostet oft Zehntausende von Dollar. Sobald die Form jedoch hergestellt ist, sind die Kosten für die Herstellung jedes einzelnen Teils außergewöhnlich niedrig, oft nur wenige Cent.

Geschwindigkeit und Wiederholgenauigkeit

Das Spritzgießen ist einer der schnellsten Herstellungsprozesse. Seine automatisierte Natur stellt sicher, dass jedes produzierte Teil, vom ersten bis zum millionsten, praktisch identisch ist. Dies macht es zum unangefochtenen Standard für die Massenproduktion.

Konstruktion für die Fertigung ist entscheidend

Teile müssen speziell für den Spritzgussprozess konstruiert werden. Faktoren wie gleichmäßige Wandstärke, Entformungsschrägen (leichte Verjüngungen, die das Auswerfen erleichtern) und die Platzierung der Angüsse (wo der Kunststoff in die Form eintritt) sind für den Erfolg nicht verhandelbar.

Ist es immer eine Spritzgießmaschine?

Obwohl das Spritzgießen am häufigsten vorkommt, stellen andere spezialisierte Maschinen verschiedene Arten von Formteilen her.

Blasformen: Für hohle Objekte

Dieses Verfahren wird zur Herstellung von hohlen Teilen wie Flaschen und Behältern verwendet. Es funktioniert, indem ein Schlauch aus geschmolzenem Kunststoff (ein „Blasformvorformling“) extrudiert und dann durch Luftdruck gegen die Wände einer Form aufgeblasen wird.

Rotationsformen: Für große, komplexe Teile

Auch Rotomolding genannt, ist diese Methode ideal für die Herstellung großer, nahtloser und spannungsfreier Hohlkörper wie Kajaks, Wassertanks und Spielplatzgeräte. Dabei wird Kunststoffpulver in einer beheizten, rotierenden Form herumgewälzt.

Pressformen (Formpressen): Für hochfeste Materialien

Diese Technik wird häufig bei duroplastischen Materialien wie Gummi oder Silikon eingesetzt. Eine vorab abgemessene Materialmenge wird direkt in einen beheizten Formhohlraum gegeben, der dann geschlossen wird, wodurch Hitze und Druck ausgeübt werden, um das Material in seine endgültige Form auszuhärten.

Auswahl des richtigen Formgebungsverfahrens

Die Geometrie, das Material und das erforderliche Produktionsvolumen Ihres Endprodukts bestimmen die richtige Maschine und den richtigen Prozess.

• Wenn Ihr Hauptaugenmerk auf der Massenproduktion solider, komplexer Teile liegt: Die Spritzgießmaschine ist der Industriestandard aufgrund ihrer Geschwindigkeit und der geringen Stückkosten.
• Wenn Ihr Hauptaugenmerk auf der Herstellung von Hohlkörpern wie Flaschen liegt: Das Blasformen ist der spezialisierte, hocheffiziente Prozess, den Sie benötigen.
• Wenn Ihr Hauptaugenmerk auf großen, langlebigen Hohlkörpern liegt: Das Rotationsformen bietet Designfreiheit und Festigkeit für die Produktion mittlerer bis geringer Stückzahlen.
• Wenn Ihr Hauptaugenmerk auf starken, hitzebeständigen Teilen aus duroplastischen Materialien liegt: Das Pressformen ist die ideale Methode.

Das Verständnis der Maschine und des dazugehörigen Prozesses ist der erste Schritt, um ein physisches Produkt im großen Maßstab zum Leben zu erwecken.

Zusammenfassungstabelle:

Formgebungsverfahren	Am besten geeignet für	Schlüsselmerkmale
Spritzgießen	Massenproduktion solider, komplexer Teile	Hohe Geschwindigkeit, niedrige Stückkosten, hohe anfängliche Werkzeugkosten
Blasformen	Herstellung von Hohlkörpern (z. B. Flaschen)	Effizient für Hohlkörper, verwendet Luftdruck
Rotationsformen	Große, langlebige Hohlkörper (z. B. Tanks)	Nahtlose, spannungsfreie Teile, ideal für geringe bis mittlere Stückzahlen
Pressformen	Hochfeste duroplastische Materialien (z. B. Gummi)	Verwendet Hitze und Druck zum Aushärten von Materialien

Bereit, Ihr Formteil zum Leben zu erwecken? Die richtige Ausrüstung ist entscheidend für den Erfolg. Bei KINTEK sind wir darauf spezialisiert, hochwertige Laborgeräte und Verbrauchsmaterialien zur Unterstützung Ihrer F&E- und Produktionsanforderungen anzubieten. Egal, ob Sie ein neues Design prototypisieren oder für die Massenproduktion skalieren, unsere Experten helfen Ihnen, die perfekte Lösung zu finden. Kontaktieren Sie unser Team noch heute, um zu besprechen, wie wir Ihre Labor- und Fertigungsziele unterstützen können!

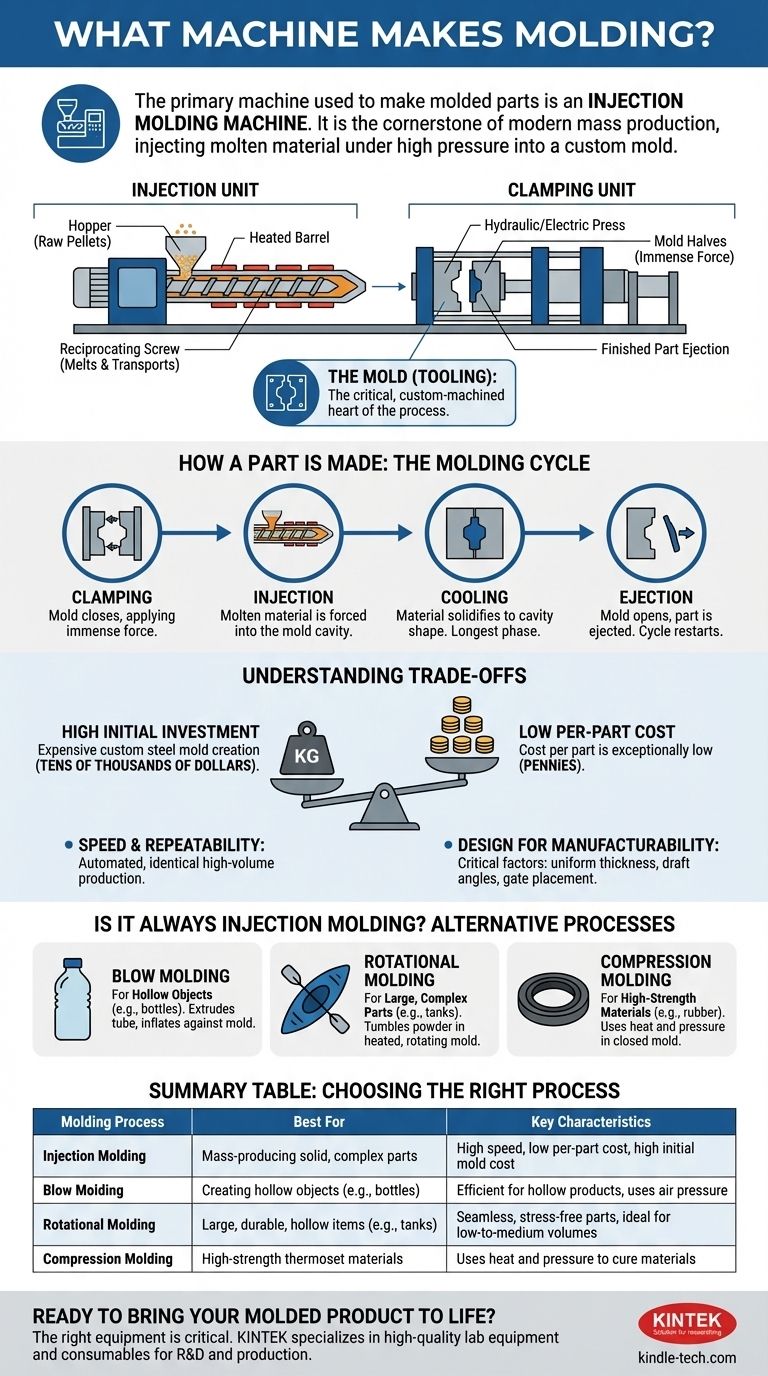

Visuelle Anleitung
