Aus welchem Material bestehen Ofenrohre? Wählen Sie das richtige Rohr für Hochtemperaturprozesse

Kurz gesagt, Ofenrohre bestehen aus einer Reihe von Hochtemperaturkeramiken und speziellen Metalllegierungen. Das gewählte Material ist keine willkürliche Entscheidung; es ist eine kritische technische Entscheidung, die durch die Betriebstemperatur des Ofens, die chemische Umgebung des Prozesses und die auftretenden mechanischen Belastungen bestimmt wird.

Die zentrale Herausforderung besteht nicht darin, ein Material zu finden, das Hitze widersteht, sondern das präzise Material auszuwählen, das chemische Inertheit, mechanische Haltbarkeit und thermische Stabilität für Ihre spezifische Anwendung in Einklang bringt. Es gibt nicht das eine „beste“ Material, sondern nur das am besten geeignete für die jeweilige Aufgabe.

Warum die Materialauswahl entscheidend ist

Die Hauptaufgabe eines Ofenrohrs besteht darin, eine kontrollierte, isolierte Umgebung zu schaffen. Es hält die gewünschte Atmosphäre – sei es ein Vakuum, ein Inertgas oder reaktive Luft – und trennt das zu verarbeitende Material von den Heizelementen des Ofens.

Das Rohrmaterial ist die Barriere zwischen Ihrem hochwertigen Prozess und der Außenwelt. Eine falsche Wahl kann zu Prozesskontamination, Geräteausfall und beeinträchtigten Ergebnissen führen.

Kategorie 1: Keramikrohre

Keramikrohre werden wegen ihrer Fähigkeit, extrem hohe Temperaturen auszuhalten, und ihrer chemischen Inertheit geschätzt.

Quarz Quarz ist eine Form von hochreinem Glas. Es ist oft die Standardwahl für Labor- und Halbleiteranwendungen, bei denen Reinheit oberste Priorität hat.

Seine Hauptvorteile sind ausgezeichnete thermische Stabilität und optische Transparenz, was die visuelle Überwachung von Prozessen wie dem Kristallwachstum ermöglicht. Quarz ist jedoch spröde und sehr anfällig für thermische Schocks – schnelle Temperaturänderungen können zu Rissen führen.

Aluminiumoxid und Mullit Für Temperaturen, die die Grenzen von Quarz überschreiten, oder für Anwendungen, die eine höhere mechanische Festigkeit erfordern, werden technische Keramiken wie Aluminiumoxid (Al2O3) oder Mullit verwendet.

Aluminiumoxid bietet eine sehr hohe maximale Betriebstemperatur und gute chemische Beständigkeit. Mullit bietet eine kostengünstige Balance aus thermischer Leistung und ausgezeichneter Beständigkeit gegen thermische Schocks, was es zu einem zuverlässigen Arbeitspferdmaterial macht.

Kategorie 2: Hochtemperatur-Metalllegierungen

Wenn Haltbarkeit, Duktilität und Beständigkeit gegen mechanische Beanspruchung die Hauptanliegen sind, sind Metalllegierungen die überlegene Wahl.

Nickelbasierte Superlegierungen Legierungen wie Inconel werden häufig wegen ihrer außergewöhnlichen Festigkeit bei hohen Temperaturen und ihrer Beständigkeit gegen Korrosion und Oxidation eingesetzt. Sie sind weitaus weniger spröde als Keramiken und halten schnellen Heiz- und Abkühlzyklen ohne Versagen stand.

Dies macht sie ideal für robuste industrielle Prozesse, Vakuumofenanwendungen und jede Einrichtung, bei der das Rohr physischen Belastungen ausgesetzt sein könnte, wie z. B. ein Drehrohrofen.

Hitzebeständige Edelstähle Für weniger anspruchsvolle Temperaturen bieten bestimmte Edelstahlsorten eine gute Kombination aus Festigkeit und Korrosionsbeständigkeit zu geringeren Kosten als nickelbasierte Superlegierungen.

Die Kompromisse verstehen

Die Wahl des Ofenrohrmaterials ist eine Abwägung konkurrierender Prioritäten. Das Verständnis dieser Kompromisse ist unerlässlich, um eine fundierte Entscheidung zu treffen.

Reinheit vs. Haltbarkeit

Dies ist das klassische Dilemma. Quarz bietet die höchste Reinheit, ist aber zerbrechlich. Metalllegierungen bieten höchste Haltbarkeit, können aber Spuren metallischer Verunreinigungen in einen hochsensiblen Prozess einbringen. Bei Anwendungen wie dem Vakuumsintern wird dies durch die Verwendung nichtmetallischer Innenverkleidungen innerhalb eines stabilen Metallrohrs gehandhabt.

Beständigkeit gegen thermische Schocks

Wenn Ihr Prozess schnelles Heizen oder Abkühlen beinhaltet, ist ein Keramikrohr (insbesondere Quarz) eine risikoreiche Wahl. Metalllegierungen oder thermisch schockbeständige Keramiken wie Mullit sind für diese Bedingungen weitaus besser geeignet.

Chemische Verträglichkeit

Das Rohrmaterial darf nicht mit Ihren Prozessgasen oder dem erhitzten Material reagieren. Obwohl die meisten gängigen Materialien inert sind, können hochreaktive oder korrosive Umgebungen bei hohen Temperaturen das Rohr angreifen und sowohl die Ausrüstung als auch den Prozess beeinträchtigen.

Die richtige Wahl für Ihr Ziel treffen

Ihre Entscheidung sollte von dem wichtigsten Parameter Ihrer Arbeit geleitet werden.

• Wenn Ihr Hauptaugenmerk auf höchster Reinheit oder optischem Zugang liegt: Wählen Sie ein Quarzrohr, aber achten Sie auf dessen Zerbrechlichkeit und gehen Sie vorsichtig damit um.
• Wenn Ihr Hauptaugenmerk auf mechanischer Festigkeit und Beständigkeit gegen thermische Schocks liegt: Eine Hochtemperatur-Metalllegierung wie Inconel ist die zuverlässigste Option.
• Wenn Ihr Hauptaugenmerk darauf liegt, die höchstmögliche Temperatur zu erreichen: Eine technische Keramik wie hochreines Aluminiumoxid ist erforderlich.
• Wenn Ihr Hauptaugenmerk auf einer kostengünstigen Allzwecklösung liegt: Ein Mullit-Keramikrohr bietet eine hervorragende Balance der Leistung für viele gängige Anwendungen.

Indem Sie Ihre Prozessparameter sorgfältig gegen diese Materialeigenschaften abwägen, können Sie ein Ofenrohr auswählen, das sowohl einen zuverlässigen Betrieb als auch erfolgreiche Ergebnisse gewährleistet.

Zusammenfassungstabelle:

Material	Max. Temperatur	Hauptvorteil	Haupteinsatzgebiet
Quarz	~1200°C	Hohe Reinheit & Transparenz	Labor- & Halbleiterprozesse
Aluminiumoxid	>1700°C	Extreme Temperaturbeständigkeit	Hochtemperatur-Sintern
Mullit	~1600°C	Ausgezeichnete Beständigkeit gegen thermische Schocks	Kostengünstiger Allzweckgebrauch
Metalllegierungen (z. B. Inconel)	~1200°C	Hohe Festigkeit & Haltbarkeit	Industrie- & Vakuumöfen

Optimieren Sie die Leistung Ihres Ofens mit dem richtigen Rohrmaterial. Die falsche Wahl kann zu Kontamination, Rissen und fehlgeschlagenen Experimenten führen. KINTEK ist spezialisiert auf Laborgeräte und Verbrauchsmaterialien und bedient die Bedürfnisse von Laboren. Unsere Experten helfen Ihnen bei der Auswahl des perfekten Ofenrohrs – sei es die höchste Reinheit von Quarz, die extreme Temperaturbeständigkeit von Aluminiumoxid oder die robuste Haltbarkeit einer Metalllegierung –, um zuverlässige Ergebnisse zu gewährleisten und Ihre Investition zu schützen. Kontaktieren Sie unser technisches Team noch heute für eine persönliche Empfehlung!

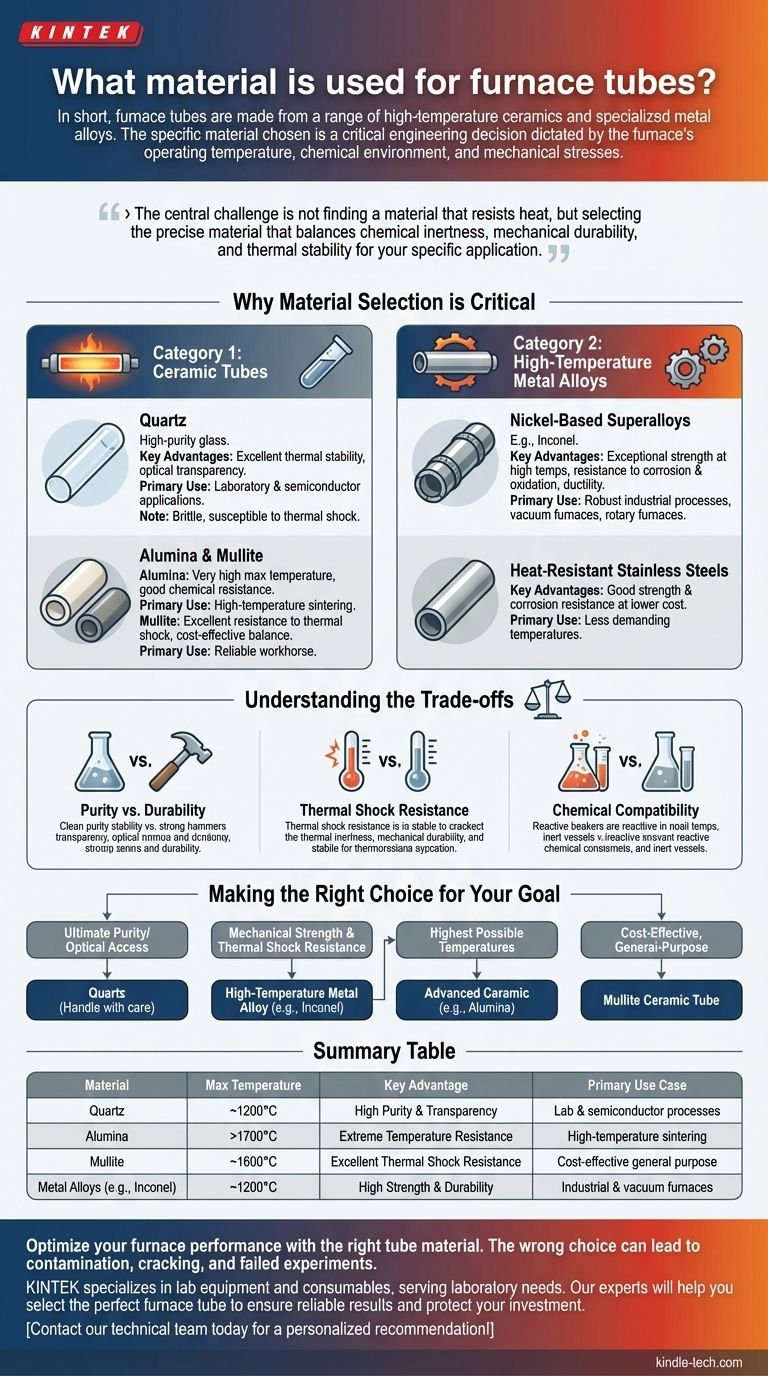

Visuelle Anleitung
