Quarzrohre und hochreine Aluminiumoxidrohre sind die Hauptmaterialien, die in Rohröfen, insbesondere in Horizontal- und Drehrohröfen, verwendet werden. Diese Materialien werden aufgrund ihrer Hochtemperaturbeständigkeit, thermischen Stabilität und chemischen Inertheit ausgewählt, wodurch sie für verschiedene Hochtemperaturanwendungen wie Materialverarbeitung, Wärmebehandlung und chemische Reaktionen geeignet sind. Insbesondere Quarzrohre werden aufgrund ihrer Widerstandsfähigkeit gegenüber extremen Temperaturen und ihrer Transparenz, die eine visuelle Überwachung von Prozessen ermöglicht, häufig eingesetzt. Die ordnungsgemäße Montage und Handhabung dieser Rohre ist für einen effizienten und sicheren Ofenbetrieb von entscheidender Bedeutung.
Wichtige Punkte erklärt:
-

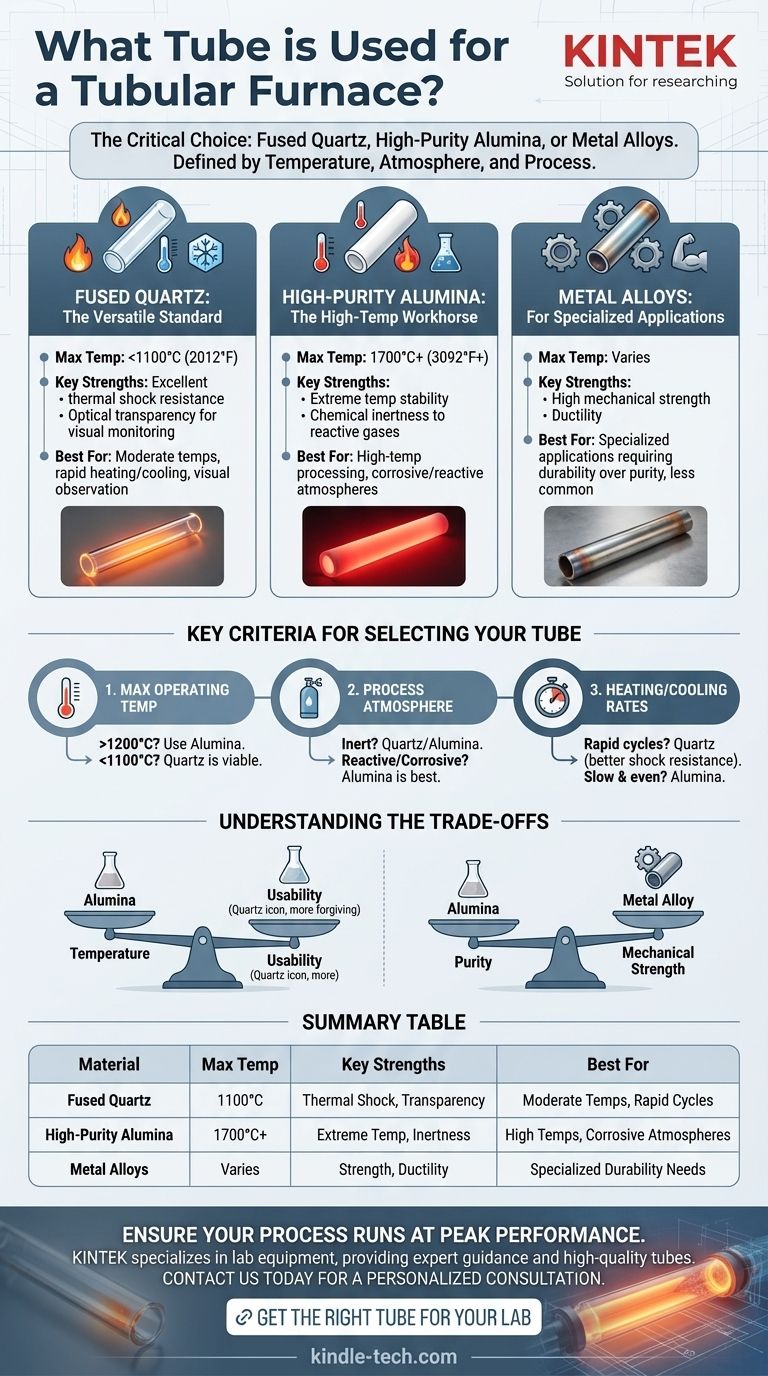

Arten von Rohren, die in Rohröfen verwendet werden:
- Quarzröhren: Dies sind aufgrund ihrer Hochtemperaturbeständigkeit, Thermoschockbeständigkeit und chemischen Inertheit die am häufigsten verwendeten Rohre in Rohröfen. Quarzrohre halten Temperaturen von bis zu 1200 °C stand und sind transparent, was eine visuelle Überwachung der Probe oder des Prozesses im Ofen ermöglicht. Sie sind ideal für Anwendungen mit hochreinen Umgebungen, wie etwa der Halbleiterverarbeitung oder der Materialsynthese.
- Röhrchen aus hochreinem Aluminiumoxid: Diese Rohre werden in Anwendungen eingesetzt, die noch höhere Temperaturen erfordern, typischerweise bis zu 1600 °C. Aluminiumoxidrohre sind undurchsichtig und bieten eine hervorragende mechanische Festigkeit und chemische Beständigkeit, wodurch sie für Prozesse mit korrosiven oder reaktiven Materialien geeignet sind.
-
Rolle von Quarzrohren im Ofenbetrieb:
- Quarzrohre dienen als primäre Reaktionskammer in einem Quarzrohrofen . Sie bieten eine kontrollierte Umgebung zum Erhitzen von Proben, sorgen für eine gleichmäßige Temperaturverteilung und minimieren die Kontamination.
- Der Erweichungspunkt von Quarz ist ein entscheidender Faktor, da er die maximale Betriebstemperatur bestimmt. Um thermische Spannungen und Risse zu vermeiden, sind geeignete Erhitzungspraktiken, wie z. B. ein allmählicher Temperaturanstieg, unerlässlich.
-
Probenplatzierung und Rohrmontage:
- Die Proben werden typischerweise in der Mitte des Quarzrohrs platziert, um eine gleichmäßige Erwärmung zu gewährleisten. Bei Keramikproben werden die Rohrstopfen an beiden Enden der Ofenkammer positioniert, um die Probe zu sichern und eine abgedichtete Umgebung aufrechtzuerhalten.
- Bei der Montage werden Innen- und Außenflansche mit Dichtringen und Druckringen befestigt, um eine dichte Abdichtung zu gewährleisten. Dadurch werden Gaslecks verhindert und die gewünschte Atmosphäre im Rohr aufrechterhalten.
-
Anwendungen von Rohröfen:
- Rohröfen werden für eine Vielzahl von Anwendungen eingesetzt, darunter Materialsynthese, Wärmebehandlung und chemische Reaktionen. Die Wahl des Rohrmaterials hängt von den spezifischen Anforderungen des Prozesses ab, wie z. B. Temperaturbereich, chemische Verträglichkeit und Wärmeleitfähigkeit.
- Drehrohröfen, die Quarz- oder Aluminiumoxidrohre verwenden, eignen sich besonders für Prozesse, die eine kontinuierliche Rotation der Probe erfordern, wie zum Beispiel das Mischen oder Beschichten von Pulver.
-
Hinweise zur Wartung und Handhabung:
- Quarzrohre erfordern eine sorgfältige Handhabung, um Kratzer oder Risse zu vermeiden, die ihre Integrität beeinträchtigen können. Zur Aufrechterhaltung ihrer Leistungsfähigkeit sind regelmäßige Reinigung und Inspektion erforderlich.
- Röhrchen aus hochreinem Aluminiumoxid sind zwar langlebiger, sollten aber auch vorsichtig gehandhabt werden, um mechanische Schäden zu vermeiden. Beide Röhrchentypen sollten in einer sauberen, trockenen Umgebung gelagert werden, um eine Kontamination zu vermeiden.
Durch das Verständnis der Eigenschaften und Anwendungen von Quarz- und Aluminiumoxidrohren können Benutzer das geeignete Rohrmaterial für ihre spezifischen Ofenanforderungen auswählen und eine optimale Leistung und Langlebigkeit der Ausrüstung gewährleisten.
Übersichtstabelle:
| Rohrtyp | Maximale Temperatur | Hauptmerkmale | Anwendungen |
|---|---|---|---|
| Quarzröhren | Bis 1200°C | Hochtemperaturbeständigkeit, Thermoschockbeständigkeit, Transparenz für die Überwachung | Halbleiterverarbeitung, Materialsynthese, Wärmebehandlung |
| Röhrchen aus hochreinem Aluminiumoxid | Bis 1600°C | Hervorragende mechanische Festigkeit, chemische Beständigkeit, undurchsichtig | Hochtemperaturprozesse mit korrosiven oder reaktiven Materialien |
