Wie funktioniert ein Tiegelofen? Ein Leitfaden zum effizienten Schmelzen von Metallen

Im Wesentlichen ist ein Tiegelofen ein Gerät, das Materialien schmilzt, indem es sie in einem hochtemperaturbeständigen Behälter, dem Tiegel, erhitzt. Der grundlegende Prozess besteht darin, ein festes Material (wie Metall) in den Tiegel zu legen, intensive Hitze anzuwenden, bis es flüssig wird, und das geschmolzene Material dann in eine Form zu gießen. Der Hauptunterschied zwischen den Ofentypen liegt darin, wie diese Wärme erzeugt und auf das Material übertragen wird.

Der Begriff „Tiegelofen“ beschreibt eine Kategorie, nicht eine einzelne Technologie. Die wichtigste Unterscheidung ist, ob der Tiegel extern durch eine Flamme oder ein elektrisches Element beheizt wird, oder ob das Material im Inneren direkt mittels elektromagnetischer Induktion erhitzt wird.

Die Kernkomponenten jedes Tiegelofens

Unabhängig von der Heizmethode teilen alle Tiegelöfen eine ähnliche Reihe grundlegender Teile, die zusammenarbeiten, um Wärme einzuschließen und das Zielmaterial zu schmelzen.

Der Tiegel: Das Herzstück des Ofens

Der Tiegel ist der topfähnliche Behälter, der das zu schmelzende Material oder die „Charge“ direkt aufnimmt. Er muss aus einem feuerfesten Material bestehen, das extremen Temperaturschocks und hohen Temperaturen standhält, ohne mit dem geschmolzenen Material zu reagieren. Gängige Materialien sind Graphit, Siliziumkarbid und Ton-Graphit-Mischungen.

Der Ofenkörper: Die isolierende Hülle

Der Ofenkörper oder das Gehäuse ist die Struktur, die den Tiegel umgibt. Seine Hauptaufgabe ist es, das System zu isolieren, die intensive Wärme einzuschließen und sie auf den Tiegel zu richten, um die Effizienz zu maximieren und die Sicherheit zu gewährleisten. Er ist typischerweise mit Materialien wie Keramikfaserwolle oder feuerfesten Ziegeln ausgekleidet.

Die Wärmequelle: Der Motor des Prozesses

Dies ist die Komponente, die die Wärme erzeugt und den wichtigsten technologischen Unterschied zwischen den Ofentypen darstellt. Die zur Wärmeerzeugung verwendete Methode bestimmt die Effizienz, Geschwindigkeit und Eignung des Ofens für verschiedene Materialien und Anwendungen.

Die zwei grundlegenden Heizmethoden

Zu verstehen, wie Wärme erzeugt wird, ist der Schlüssel zum Verständnis, wie ein Tiegelofen wirklich funktioniert. Die Methoden lassen sich in zwei Hauptkategorien einteilen: externe und interne Erhitzung.

Methode 1: Externe Erhitzung (brennstoffbeheizt & elektrischer Widerstand)

Dies ist der traditionellste Ansatz. Eine externe Wärmequelle erhitzt die Außenfläche des Tiegels, und diese Wärme wird dann durch die Tiegelwände mittels Wärmeleitung auf das Material im Inneren übertragen.

Dies ist vergleichbar mit dem Kochen von Wasser in einem Topf auf einem Herd. Der Brenner erhitzt den Topf, und der Topf erhitzt das Wasser. Die zwei Haupttypen sind:

• Brennstoffbeheizt: Ein Gas- oder Ölbrenner erzeugt eine Flamme, die den Tiegel direkt umhüllt. Dies ist eine einfache, robuste und gängige Methode, insbesondere für Metalle mit niedrigerem Schmelzpunkt wie Aluminium und Bronze.
• Elektrischer Widerstand: Hochohmige Heizelemente, ähnlich denen in einem Elektroofen, sind um den Tiegel herum positioniert. Wenn Strom durch sie fließt, glühen sie rot und strahlen Wärme auf den Tiegel ab.

Methode 2: Interne Erhitzung (Induktion)

Ein Induktionsofen ist ein fortschrittlicherer Typ eines Tiegelofens, der das Material direkt von innen nach außen erhitzt. Er ist nicht auf eine externe Flamme oder ein glühendes Heizelement angewiesen.

Der Prozess basiert auf dem Prinzip des Elektromagnetismus:

1. Eine Spule aus hohlen Kupferrohren wird um den Tiegel gewickelt.
2. Ein starker, hochfrequenter Wechselstrom wird durch diese Spule geleitet.
3. Dies erzeugt ein starkes, sich schnell änderndes Magnetfeld, das durch den Tiegel und in die leitfähige Metallcharge im Inneren gelangt.
4. Das Magnetfeld induziert starke elektrische Ströme (sogenannte Wirbelströme) direkt im Metall selbst.
5. Der elektrische Widerstand des Metalls gegen diese Ströme erzeugt intensive, schnelle Wärme, wodurch es schnell schmilzt.

In diesem System wird die Wärme innerhalb des Chargenmaterials erzeugt, nicht außerhalb des Tiegels. Der Ofenkörper bleibt relativ kühl, da er nicht die primäre Wärmequelle ist.

Die Kompromisse verstehen: Externe vs. interne Erhitzung

Die Wahl einer Heizmethode beinhaltet erhebliche Kompromisse bei Effizienz, Kosten und Leistungsfähigkeit.

Effizienz und Geschwindigkeit

Induktionserwärmung ist deutlich schneller und energieeffizienter. Da die Wärme direkt im Metall erzeugt wird, geht sehr wenig Energie durch die Erwärmung des Ofenkörpers oder der Umgebungsluft verloren. Extern beheizte Öfen sind langsamer, da die Wärme zuerst den Tiegel durchdringen muss, bevor sie die Charge schmelzen kann.

Kontrolle und Reinheit

Induktion bietet eine extrem präzise und schnelle Temperaturregelung. Da keine Verbrennung stattfindet, bietet sie außerdem eine viel sauberere Schmelzumgebung, was für die Herstellung hochreiner, spezialisierter Legierungen entscheidend ist.

Kosten und Komplexität

Extern beheizte Öfen, insbesondere einfache propangasbefeuerte Modelle, sind mechanisch einfacher und haben deutlich geringere Anschaffungskosten. Induktionsöfen erfordern eine ausgeklügelte Stromversorgung und ein Steuerungssystem, was sie komplexer und teurer in der Anschaffung und Installation macht.

Materialbeschränkungen

Die größte Einschränkung der Induktion ist, dass sie nur bei elektrisch leitfähigen Materialien wie Metallen funktioniert. Externe Heizmethoden sind universell einsetzbar und können zum Schmelzen von allem verwendet werden, von Metallen über Glas bis hin zu anderen nicht leitfähigen Verbindungen.

Die richtige Wahl für Ihre Anwendung treffen

Das beste Ofendesign hängt vollständig vom Ziel des Benutzers ab und gleicht Kosten, Leistung und Materialanforderungen aus.

• Wenn Ihr Hauptaugenmerk auf Kleinserienguss oder Hobbyarbeiten liegt: Ein extern beheizter Ofen (Gas oder Widerstand) bietet die beste Kombination aus niedrigen Kosten, Einfachheit und Vielseitigkeit.
• Wenn Ihr Hauptaugenmerk auf der industriellen Großproduktion liegt: Ein Induktionsofen bietet die Geschwindigkeit, Effizienz und Wiederholbarkeit, die für eine moderne Gießerei erforderlich sind.
• Wenn Ihr Hauptaugenmerk auf der Herstellung von Speziallegierungen oder der Laborforschung liegt: Ein Induktionsofen ist aufgrund seiner präzisen Temperaturregelung und sauberen Schmelzumgebung überlegen.

Letztendlich hängt die Wahl des richtigen Ofens davon ab, zu verstehen, dass der Tiegel das Material hält, aber die Heizmethode den Prozess definiert.

Zusammenfassungstabelle:

Ofentyp	Heizmethode	Hauptvorteile	Ideal für
Brennstoffbeheizt / Widerstand	Extern (Wärmeleitung)	Geringere Kosten, vielseitig, einfach	Hobbyisten, Metalle mit niedrigerem Schmelzpunkt (Al, Bronze)
Induktion	Intern (Elektromagnetisch)	Hohe Geschwindigkeit, energieeffizient, präzise Steuerung, saubere Schmelzen	Industrielle Produktion, hochreine Legierungen, nur leitfähige Metalle

Bereit, Ihren Schmelzprozess zu optimieren?

Die Wahl des richtigen Ofens ist entscheidend für den Erfolg Ihres Projekts, ob in Forschung und Entwicklung oder in der Großproduktion. KINTEK ist spezialisiert auf die Bereitstellung von Hochleistungs-Laborgeräten, einschließlich Tiegelöfen, die auf Ihre spezifischen Material- und Durchsatzanforderungen zugeschnitten sind.

Wir können Ihnen helfen:

• Effizienz steigern mit schneller, energiesparender Induktionserwärmung.
• Präzise Ergebnisse erzielen mit überragender Temperaturregelung für Speziallegierungen.
• Eine kostengünstige Lösung finden mit robusten und vielseitigen extern beheizten Modellen.

Lassen Sie sich von unseren Experten zum perfekten Gerät für Ihr Labor oder Ihre Gießerei führen. Kontaktieren Sie uns noch heute für eine persönliche Beratung und erfahren Sie, wie wir Ihre Arbeit unterstützen können.

KINTEK jetzt kontaktieren

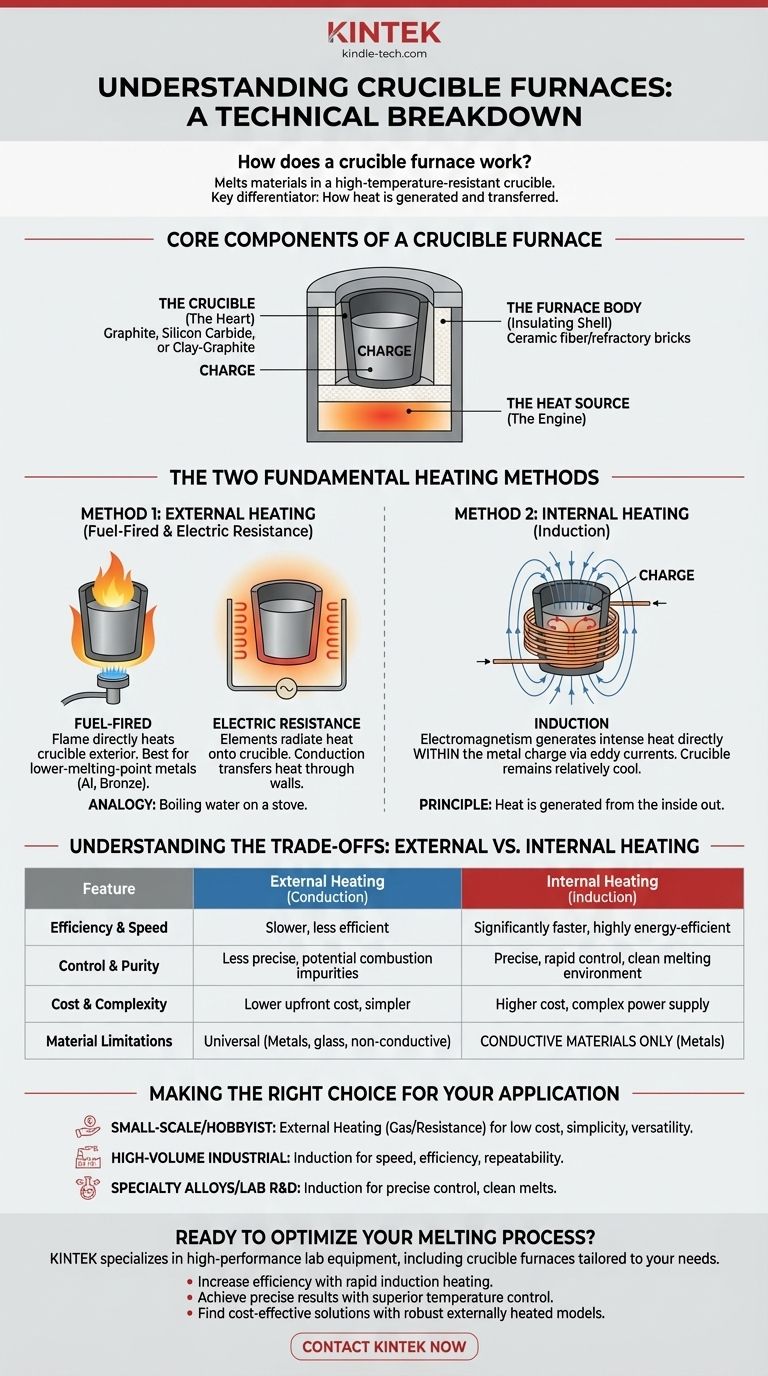

Visuelle Anleitung
