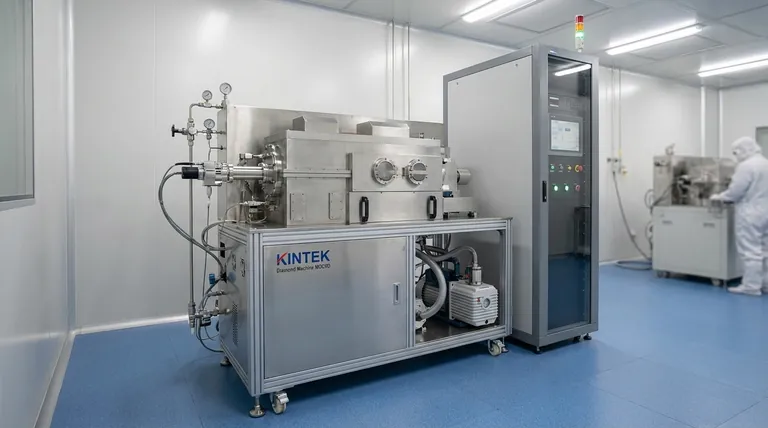

Was sind die Komponenten von MOCVD? Eine detaillierte Aufschlüsselung dieses fortschrittlichen Abscheidungssystems

Im Kern ist ein Metallorganisches Chemisches Gasphasenabscheidungssystem (MOCVD) ein hochentwickeltes Gerät, das für das Wachstum hochreiner kristalliner Dünnschichten konzipiert ist. Seine Hauptkomponenten umfassen ein Gasversorgungssystem zur Zufuhr von Vorläuferchemikalien, eine Reaktionskammer, in der das Schichtwachstum stattfindet, ein Präzisionsheizsystem für das Substrat, ein Vakuumsystem zur Aufrechterhaltung der Reinheit und ein hochentwickeltes elektronisches Steuerungssystem zur Verwaltung des gesamten Prozesses.

Ein MOCVD-System versteht sich am besten nicht als eine einzelne Maschine, sondern als eine integrierte Umgebung. Jede Komponente arbeitet zusammen, um das ultimative Ziel zu erreichen: präzise, atomare Kontrolle über die Abscheidung komplexer Materialien, was die Herstellung von Hochleistungs-Halbleiterbauelementen ermöglicht.

Das Gasversorgungssystem: Die Quelle der Entstehung

Das Gasversorgungssystem ist dafür verantwortlich, die chemischen „Zutaten“ für die Dünnschicht auf hochkontrollierte Weise zuzuführen. Seine Präzision ist grundlegend für die Qualität des Endprodukts.

Vorläuferquellen und Gasleitungen

Das System beginnt mit Quellen metallorganischer Verbindungen und Hydride, bei denen es sich um die Vorläufermaterialien handelt. Diese werden in Spezialbehältern gelagert und über ein Netzwerk von Edelstahlrohren zugeführt.

Massendurchflussregler (MFCs)

MFCs sind die kritischen Komponenten zur Dosierung der exakten Menge jedes Gases in das System. Sie stellen sicher, dass das chemische Rezept mit extremer Genauigkeit befolgt wird, was direkt die Zusammensetzung und die Eigenschaften der Schicht bestimmt.

Die Reaktionskammer: Das Herzstück des Prozesses

Die Reaktionskammer oder der Reaktor ist die kontrollierte Umgebung, in der das Substrat erhitzt und den Vorläufergasen ausgesetzt wird, wodurch die gewünschte Dünnschicht auf seiner Oberfläche abgeschieden wird.

Die Kammer und der Waferträger

Die Kammer selbst ist so konzipiert, dass sie eine stabile Temperatur und einen stabilen Druck aufrechterhält. Im Inneren hält ein Waferträger, oft als Suszeptor bezeichnet, die Substratwafer, die beschichtet werden sollen.

Das Präzisionsheizsystem

Eine Energiequelle, typischerweise Induktionsheizung oder Lampen, erhitzt den Suszeptor auf die präzisen Temperaturen, die für das Auftreten der chemischen Reaktionen erforderlich sind. Eine genaue Temperaturkontrolle ist unerlässlich, um die gewünschte Kristallstruktur in der Schicht zu erzielen.

Das Steuerungs- und Überwachungssystem: Das Gehirn des Betriebs

Moderne MOCVD-Anlagen sind auf ein hochentwickeltes Steuerungssystem angewiesen, um den gesamten Abscheidungsprozess zu automatisieren, zu überwachen und dessen Sicherheit zu gewährleisten.

Prozessautomatisierung

Ein zentraler Computer steuert alle Aspekte des Prozesses, einschließlich des Schaltens von Ventilen, der Gasfließraten von den MFCs und der Temperatureinstellungen. Dies ermöglicht die fehlerfreie Ausführung wiederholbarer, komplexer Rezepte.

In-situ-Überwachung

Fortschrittliche Systeme umfassen Echtzeit-Feedback-Tools. Diese Sensoren können Parameter wie Schichtdicke, Wassertemperatur und sogar Materialspannung während des Wachstumsprozesses messen, was Anpassungen „im laufenden Betrieb“ ermöglicht.

Sicherheits- und Alarmsysteme

Angesichts der gefährlichen Natur der Vorläufergase sind integrierte Sicherheits- und Alarmsysteme zwingend erforderlich. Sie überwachen auf Lecks oder Prozessabweichungen und können automatische Abschaltungen auslösen, um die Sicherheit des Bedieners zu gewährleisten.

Unterstützungssysteme: Gewährleistung der Prozessintegrität

Mehrere andere entscheidende Systeme arbeiten im Hintergrund, um die idealen Bedingungen für die Abscheidung zu schaffen und die Nebenprodukte sicher zu handhaben.

Das Vakuumsystem

Ein Vakuumpumpsystem wird verwendet, um die Reaktionskammer vor Beginn des Prozesses von jeglichen Verunreinigungen oder Luft zu reinigen. Dies gewährleistet die extreme Reinheit, die für hochwertige Halbleitermaterialien erforderlich ist.

Das Abgas- und Abbehandlungssystem

Nach der Reaktion müssen ungenutzte Vorläufergase und chemische Nebenprodukte sicher entfernt werden. Ein Abgassystem, oft als Scrubbing- oder Abbehandlungssystem bezeichnet, behandelt diese gefährlichen Gase, um sie vor der Freisetzung unschädlich zu machen.

Die Kompromisse verstehen: Komplexität vs. Fähigkeit

Obwohl MOCVD eine beispiellose Kontrolle über das Materialwachstum bietet, bringt seine Komplexität inhärente Herausforderungen mit sich, die verstanden werden müssen.

Hohe Kosten und Komplexität

MOCVD-Systeme sind kompliziert und teuer in der Anschaffung und im Betrieb. Die Präzisionskomponenten, wie MFCs und In-situ-Überwachungswerkzeuge, tragen erheblich zu den Gesamtkosten bei.

Umgang mit gefährlichen Materialien

Die in MOCVD verwendeten metallorganischen Vorläufer sind oft giftig, pyrophor (entzünden sich spontan an der Luft) und korrosiv. Dies erfordert strenge Sicherheitsprotokolle, spezialisierte Einrichtungen und ein robustes Abgasbehandlungssystem.

Intensive Wartung

Die Komplexität des Systems und die reaktive Natur der Chemikalien bedeuten, dass MOCVD-Geräte regelmäßige, spezialisierte Wartung erfordern, um eine gleichbleibende Leistung zu gewährleisten und Komponentenfehler zu verhindern.

Die richtige Wahl für Ihr Ziel treffen

Die Wahl von MOCVD ist eine Entscheidung, die durch die Notwendigkeit der hochwertigsten Materialien bestimmt wird. Die Komponenten des Systems sind alle darauf ausgerichtet, diesen einzigen Zweck zu erfüllen.

• Wenn Ihr Hauptaugenmerk auf der Herstellung modernster Bauelemente wie Quantenbrunnensystem-Laser oder hocheffizienter LEDs liegt: Die atomare Präzision eines voll ausgestatteten MOCVD-Systems ist unerlässlich und nicht verhandelbar.
• Wenn Ihr Hauptaugenmerk auf der Forschung und Entwicklung neuartiger Verbindungshalbleiter liegt: Die präzise Steuerung der Gasflüsse und der Temperatur durch das System bietet das Prozessfenster, das zur Erforschung neuer Materialeigenschaften erforderlich ist.
• Wenn Ihr Hauptaugenmerk auf der Abscheidung einfacherer, weniger empfindlicher Schichten in großen Mengen liegt: Eine weniger komplexe Abscheidungsmethode, wie eine andere Art von CVD oder ein physikalisches Gasphasenabscheidungsverfahren (PVD), kann eine kostengünstigere Lösung sein.

Letztendlich bietet die komplizierte Anordnung eines MOCVD-Systems die Möglichkeit, Materialien auf atomarer Ebene zu konstruieren und bildet die Grundlage für die nächste Generation elektronischer und optoelektronischer Technologien.

Zusammenfassungstabelle:

Komponente	Hauptfunktion	Kritische Unterkomponenten
Gasversorgungssystem	Präzise Vorläuferzufuhr	Massendurchflussregler (MFCs), Vorläuferquellen
Reaktionskammer	Umgebung für das Schichtwachstum	Suszeptor/Waferträger, Heizsystem
Steuerungssystem	Prozessautomatisierung & Überwachung	Zentralcomputer, In-situ-Sensoren, Sicherheitsalarme
Unterstützungssysteme	Prozessintegrität & Sicherheit	Vakuumpumpen, Abgas-/Abbehandlungssystem
