Was ist ein Mehrpositions-Ofen? Der ultimative Leitfaden für flexible HLK-Installationen

Kurz gesagt, ein Mehrpositions-Ofen ist eine einzelne Einheit, die für maximale Installationsflexibilität konstruiert wurde. Er ist ab Werk so konzipiert, dass er ohne größere Änderungen vor Ort in jeder Standardausrichtung installiert werden kann – aufsteigend (Upflow), absteigend (Downflow) oder horizontal (links oder rechts).

Der Kernwert eines Mehrpositions-Ofens liegt nicht in der Heizleistung; er liegt in der logistischen Effizienz. Er löst die komplexen Bestands- und Planungsprobleme von Händlern und Auftragnehmern, indem er eine „Einheitslösung“ für unterschiedliche Hauslayouts schafft.

Das Problem: Ein Haus, viele Ausrichtungen

Bevor Mehrpositions-Einheiten zum Standard wurden, mussten HLK-Auftragnehmer spezifische Ofenmodelle für spezifische Installationsszenarien lagern oder bestellen. Ein für einen Keller konzipierter Ofen konnte nicht auf einem Dachboden verwendet werden, was erhebliche logistische Herausforderungen mit sich brachte.

Die Aufwärtsströmungskonfiguration (Upflow)

Dies ist die häufigste Ausrichtung, die typischerweise in Kellern oder Hauswirtschaftsräumen im Erdgeschoss verwendet wird. Die Luft wird vom Boden des Ofens angesaugt, erhitzt und dann nach oben in das Kanalsystem gedrückt.

Die Abwärtsströmungskonfiguration (Downflow)

Wird bei Installationen verwendet, bei denen sich der Ofen über dem Wohnraum befindet, beispielsweise auf einem Dachboden oder in einem oberen Stockwerk. Die Luft wird von der Oberseite des Ofens angesaugt, erhitzt und nach unten in die darunter liegenden Kanäle geleitet. Bei dieser Ausrichtung muss der Hitzeschutz für brennbare Böden sorgfältig berücksichtigt werden.

Die horizontale Konfiguration

Ideal für enge Räume wie Kriechkeller oder Dachböden, in denen die vertikale Höhe begrenzt ist. Der Ofen wird auf die Seite gelegt, und die Luft strömt horizontal hindurch. Ein echter Mehrpositions-Ofen kann für den Luftstrom entweder von links oder von rechts konfiguriert werden.

Wie ein einzelner Ofen dies erreicht

Die Vielseitigkeit eines Mehrpositions-Ofens ergibt sich aus gezielten Konstruktionsentscheidungen, die sicherstellen, dass er unabhängig von seiner Installationsweise sicher und effektiv arbeitet.

Symmetrisches Gehäuse und Gebläsedesign

Das Gehäuse des Ofens ist so konstruiert, dass es in jeder Ausrichtung strukturell stabil ist. Interne Komponenten, insbesondere der Gebläsemotor und die Lüfterbaugruppe, sind so positioniert und gesichert, dass sie effizient arbeiten, egal ob sie Luft nach oben, unten oder seitwärts drücken.

Mehrfachanschluss für Kondensatabfluss

Dies ist das kritischste Merkmal. Hocheffiziente Brennwertöfen erzeugen Wasser (Kondensat), das abgeleitet werden muss. Ein Mehrpositions-Ofen verfügt über mehrere Ablaufanschlusspunkte oder ein modulares Fallensystem, um sicherzustellen, dass das Wasser durch die Schwerkraft ordnungsgemäß abfließen kann, unabhängig von der Ausrichtung des Ofens.

Anpassbare Lüftungs- und elektrische Anschlüsse

Das Gerät verfügt über mehrere Ausbrüche und Zugangsklappen für Gasleitungen, elektrische Verkabelung und Rauchrohre. Dies ermöglicht es dem Installateur, die notwendigen Anschlüsse sauber und sicher aus verschiedenen Richtungen vorzunehmen, abhängig von der endgültigen Platzierung.

Die Kompromisse verstehen

Obwohl sie der Industriestandard sind, ist es wichtig zu verstehen, was ein Mehrpositions-Ofen ist – und was er nicht ist.

Es geht um Logistik, nicht um Leistung

Ein Mehrpositions-Ofen heizt nicht von Natur aus besser oder effizienter als ein dediziertes Einzelpositionsmodell. Sein Hauptvorteil liegt in der Lieferkette und dem Installateur, was sich für den Kunden in besserer Verfügbarkeit und Anpassungsfähigkeit niederschlägt.

Installationsfehler sind ein kritisches Risiko

Die Flexibilität des Geräts kann zu einem Nachteil werden, wenn der Installateur nicht sorgfältig arbeitet. Der häufigste Fehler ist die falsche Konfiguration des Kondensatabflusses für die gewählte Ausrichtung. Dieser Fehler kann dazu führen, dass sich Wasser im Gerät ansammelt, was zu Komponentenausfällen, Sachschäden und Sicherheitsrisiken führen kann.

Ein einziger Fehlerpunkt

Da ein Modell für alle Anwendungen verwendet wird, hat jeder Herstellungsfehler oder Konstruktionsmangel bei diesem Modell eine viel breitere Auswirkung auf alle Installationstypen. Dies bedeutet jedoch auch, dass Hersteller stark investieren, um die Robustheit des Designs zu gewährleisten.

Die richtige Wahl für Ihr Ziel treffen

Die Entscheidung für einen Mehrpositions-Ofen ist weniger eine Frage der Wahl als vielmehr des Verständnisses des modernen HLK-Standards.

• Wenn Ihr Hauptaugenmerk auf der Optimierung des Lagerbestands liegt (Händler): Mehrpositions-Öfen sind die klare Wahl, um die Anzahl der zu lagernden SKUs drastisch zu reduzieren.
• Wenn Ihr Hauptaugenmerk auf der Anpassungsfähigkeit vor Ort liegt (Auftragnehmer): Wenn Sie ein Mehrpositionsgerät in Ihrem LKW mitführen, sind Sie für praktisch jedes Layout gerüstet, dem Sie begegnen, wodurch Nachbesserungen und Projektverzögerungen vermieden werden.
• Wenn Ihr Hauptaugenmerk auf einer zuverlässigen Installation liegt (Hausbesitzer): Vertrauen Sie darauf, dass das Mehrpositionsgerät die richtige moderne Hardware ist, aber stellen Sie sicher, dass Ihr Installateur ein Experte in der Konfiguration für Ihr spezifisches Haus ist und besonders auf die Abfluss- und Lüftungseinrichtung achtet.

Letztendlich stellt der Mehrpositions-Ofen einen Wandel hin zu intelligentem Design dar, das praktische, reale Installationsherausforderungen löst.

Zusammenfassungstabelle:

Konfiguration	Typischer Anwendungsfall	Wichtige Überlegung
Aufwärtsströmung (Upflow)	Keller, Erdgeschoss-Schränke	Luft strömt nach oben in die Kanäle
Abwärtsströmung (Downflow)	Dachböden, obere Stockwerke	Erfordert Hitzeschutz für brennbare Böden
Horizontal	Kriechkeller, enge Dachböden	Kann für linken oder rechten Luftstrom konfiguriert werden

Benötigen Sie zuverlässige Laborausrüstungslösungen für Ihre Einrichtung? KINTEK ist spezialisiert auf Hochleistungs-Laborgeräte und Verbrauchsmaterialien für vielfältige Forschungs- und Industrieanforderungen. Ob Sie ein neues Labor einrichten oder bestehende Systeme aufrüsten, unsere Expertise stellt sicher, dass Sie die richtige Ausrüstung für Ihre spezifischen Anforderungen erhalten. Kontaktieren Sie noch heute unsere Spezialisten, um zu besprechen, wie wir den Erfolg Ihres Labors unterstützen können!

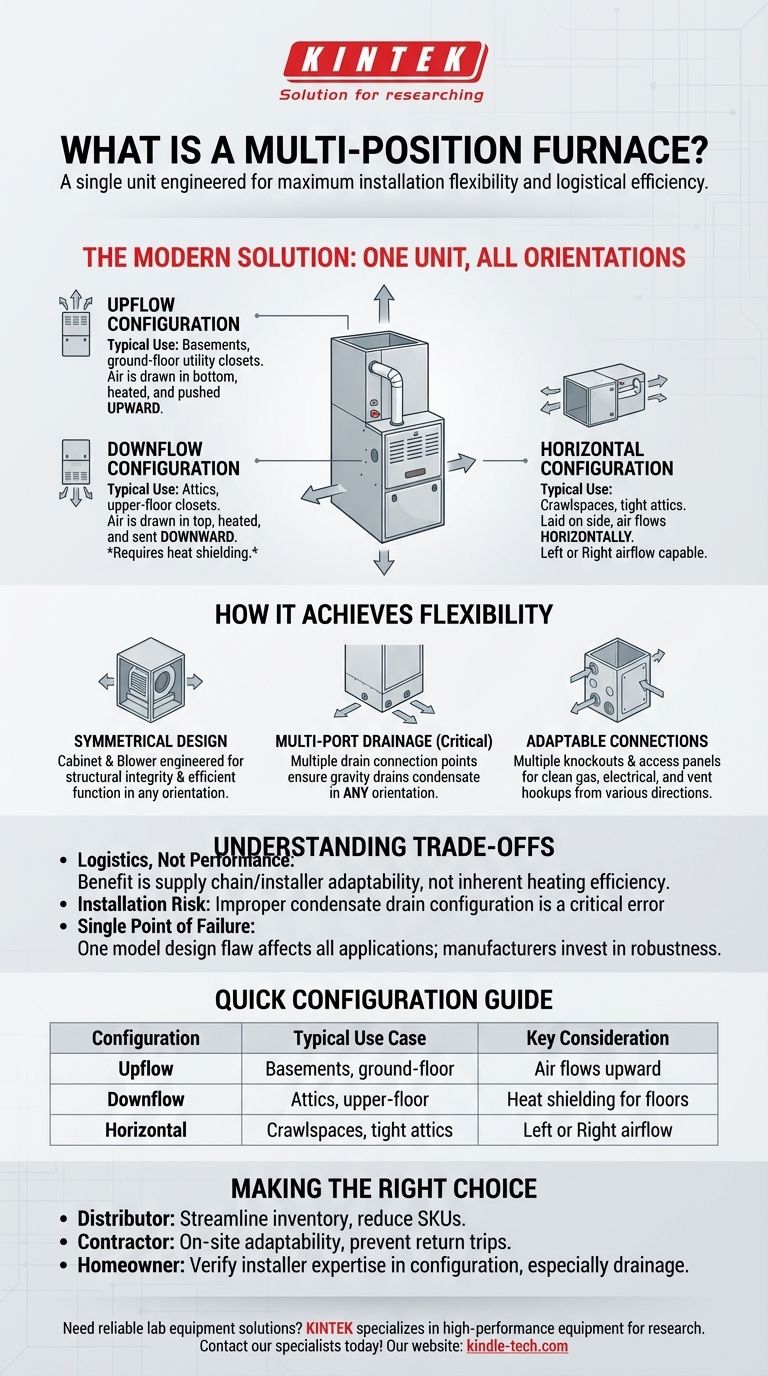

Visuelle Anleitung
