Wie ist ein Muffelofen aufgebaut? Ein tiefer Einblick in seine Kernsysteme

Im Kern ist ein Muffelofen ein Hochtemperaturofen, der um eine zentrale, isolierte Kammer herum gebaut ist. Diese Kammer, der „Muffel“, ist so konzipiert, dass sie ihren Inhalt gleichmäßig erhitzt, ohne dass eine direkte Einwirkung der Heizelemente erfolgt. Sein Aufbau besteht aus vier Hauptsystemen, die zusammenarbeiten: dem Heizzentrum, dem Temperaturregelsystem, der Isolierung und dem Gehäuse sowie einer Abluftöffnung zur Belüftung.

Das bestimmende Merkmal des Aufbaus eines Muffelofens ist die Trennung der Probe von der Heizquelle. Diese indirekte Heizmethode schützt die Probe vor Kontamination und gewährleistet eine hochgleichmäßige und präzise gesteuerte thermische Umgebung.

Das Kernprinzip: Indirekte Beheizung

Der gesamte Aufbau eines Muffelofens dreht sich um die Schaffung einer stabilen, isolierten Hochtemperaturbedingung. Dies wird erreicht, indem die Heizelemente außerhalb der Hauptkammer platziert werden.

Die Muffelkammer

Der Muffel ist die zentrale Kammer, in der Proben platziert werden. Er besteht typischerweise aus einem Kasten, der aus hochreinen feuerfesten Materialien wie Quarzglas und Aluminiumoxidkeramik gefertigt ist.

Sein Zweck ist zweifach: Er soll die Probe vor Verunreinigungen schützen, die durch die Heizelemente entstehen, und eine gleichmäßige Strahlungswärmezone schaffen.

Die Heizelemente

Dies sind die Komponenten, die die intensive Hitze erzeugen. Sie bestehen typischerweise aus hochwiderstandsfähigen Legierungen oder Materialien, die extremen Temperaturen standhalten können.

Häufig verwendete Materialien sind Eisen-Chrom-Aluminium-Legierungen (oft als Kanthal- oder Kintek-Draht bezeichnet), Siliziumkarbid (SiC)-Stäbe oder Molybdändisilizid (MoSi2)-Stäbe für sehr hohe Temperaturen. Diese Elemente sind strategisch außerhalb der Muffelkammer angeordnet.

Die Isolierung

Um Temperaturen zu erreichen und aufrechtzuerhalten, die oft 1000 °C (1832 °F) übersteigen, ist eine hochwirksame Isolierung von entscheidender Bedeutung.

Zwischen den Heizelementen und dem Außengehäuse des Ofens sind mehrere Schichten feuerfester Keramikfaser oder Schamottsteine verpackt. Dies minimiert den Wärmeverlust, verbessert die Energieeffizienz und hält die Außenseite sicher berührbar.

Das Steuerungs- und Sicherheitssystem

Ein Muffelofen ist ohne ein System zur präzisen Temperaturregelung nutzlos. Dieses System fungiert als Gehirn und Nervensystem des Ofens.

Das Thermoelement

Dies ist der Temperatursensor. Ein Thermoelement ist eine Sonde aus zwei verschiedenen Metallen, die eine winzige Spannung erzeugt, die proportional zur Temperatur ist.

Es wird sorgfältig in der Muffelkammer platziert, um eine genaue Messung der internen Umgebung zu erhalten. Es ist entscheidend, dass Bediener diese empfindliche Komponente beim Beladen von Proben nicht beschädigen oder stören.

Die Temperaturregelung

Die Steuerung ist das elektronische Gehirn des Ofens. Sie liest kontinuierlich die Spannung des Thermoelements, wandelt sie in eine Temperaturanzeige um und vergleicht sie mit dem gewünschten Sollwert.

Basierend auf diesem Vergleich schaltet sie die Stromzufuhr zu den Heizelementen über Festkörperrelais ein oder aus und stellt so sicher, dass die Zieltemperatur mit hoher Präzision gehalten wird. Moderne Öfen verfügen über programmierbare Steuerungen, die komplexe Heizzyklen mit spezifischen Aufheizraten und Haltezeiten ausführen können.

Sicherheits- und Leistungsmerkmale

Öfen der neuen Generation integrieren kritische Sicherheitsmechanismen direkt in ihre Konstruktion. Dazu gehören Systeme zum Schutz vor Überstrom, Überspannung und Ableitstrom, um einen sicheren Betrieb zu gewährleisten.

Strukturelle und ergänzende Komponenten

Diese Teile bilden die physische Struktur, die Benutzerschnittstelle und die Sicherheit für die gesamte Apparatur.

Das Außengehäuse

Die Außenhülle sorgt für strukturelle Integrität und schützt den Benutzer vor den extremen Innentemperaturen. Sie besteht typischerweise aus robustem, pulverbeschichtetem Stahl oder Aluminium.

Viele moderne Designs verwenden eine Doppelschalentruktur mit einem lüftergekühlten Luftspalt zwischen der Innen- und der Außenschicht. Dies hält die Oberflächentemperatur außen niedrig, selbst wenn der Ofen seine maximale Betriebstemperatur erreicht hat.

Die Abluftöffnung

Viele chemische und Materialprozesse setzen beim Erhitzen Gase, Dämpfe oder Feuchtigkeit frei. Eine Abluftöffnung, oft ein kleines Loch an der Rückseite oder Oberseite des Ofens, ist unerlässlich, um diese Nebenprodukte sicher aus der Kammer abzuführen.

Das Bedienfeld

Dies ist die Benutzerschnittstelle, die die digitale Anzeige des Temperaturreglers und Tasten zur Einstellung der Temperatur umfasst. Sie fasst alle Bedienelemente an einem zugänglichen Ort zusammen.

Die richtige Wahl für Ihr Ziel treffen

Wenn Sie verstehen, wie ein Muffelofen aufgebaut ist, können Sie das richtige Gerät für Ihre spezifische Anwendung auswählen.

• Wenn Ihr Hauptaugenmerk auf routinemäßigem Veraschen, Trocknen oder einfacher Wärmebehandlung liegt: Ein Standardofen mit Kanthal-Drahtheizelement und einer einfachen Steuerung mit einem einzigen Sollwert ist vollkommen ausreichend.
• Wenn Ihr Hauptaugenmerk auf der Forschung mit fortschrittlichen Materialien oder komplexen Brennzyklen liegt: Sie benötigen einen Ofen mit einer mehrstufig programmierbaren Steuerung und möglicherweise Siliziumkarbid- oder Molybdändisilizid-Elementen für höhere Temperaturen.
• Wenn Ihr Hauptaugenmerk auf der Verarbeitung von Materialien liegt, die ätzende Dämpfe freisetzen: Ein Ofen mit einer korrosionsbeständigen Kammerauskleidung und einem integrierten Zwangsentlüftungssystem ist für die Sicherheit und Langlebigkeit nicht verhandelbar.

Letztendlich ist der Aufbau eines Muffelofens eine direkte Widerspiegelung seines Verwendungszwecks und stellt eine Balance zwischen Leistung, Sicherheit und Präzision dar.

Zusammenfassungstabelle:

System	Schlüsselkomponenten	Hauptfunktion
Heizzentrum	Muffelkammer, Heizelemente	Erzeugt eine gleichmäßige, kontaminationsfreie Hochtemperaturumgebung
Temperaturregelung	Thermoelement, programmierbare Steuerung	Misst und regelt die Temperatur präzise für genaue Ergebnisse
Isolierung & Gehäuse	Keramikfaser, Doppelschalentruktur	Maximiert die Energieeffizienz und gewährleistet die Benutzersicherheit
Sicherheit & Belüftung	Abluftöffnung, Überstromschutz	Führt Dämpfe sicher ab und schützt die Geräte vor elektrischen Fehlern

Bereit, den perfekten Muffelofen für Ihre spezifische Anwendung zu finden?

Ob der Schwerpunkt Ihres Labors auf routinemäßigem Veraschen, der Forschung mit fortschrittlichen Materialien oder der Verarbeitung korrosiver Materialien liegt, KINTEK verfügt über das Fachwissen und die Ausrüstung, um Ihre Anforderungen zu erfüllen. Unsere Auswahl an Muffelöfen ist mit den oben beschriebenen präzisen Konstruktionsdetails gebaut, was überlegene Leistung, Sicherheit und Langlebigkeit gewährleistet.

Kontaktieren Sie noch heute unsere Experten für Laborgeräte, um Ihre Anforderungen an die thermische Verarbeitung zu besprechen und herauszufinden, wie KINTEK-Lösungen die Effizienz und Ergebnisse Ihres Labors verbessern können.

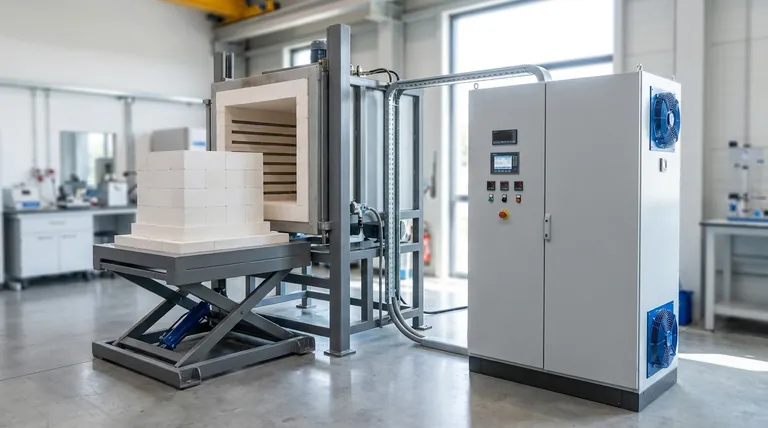

Visuelle Anleitung
