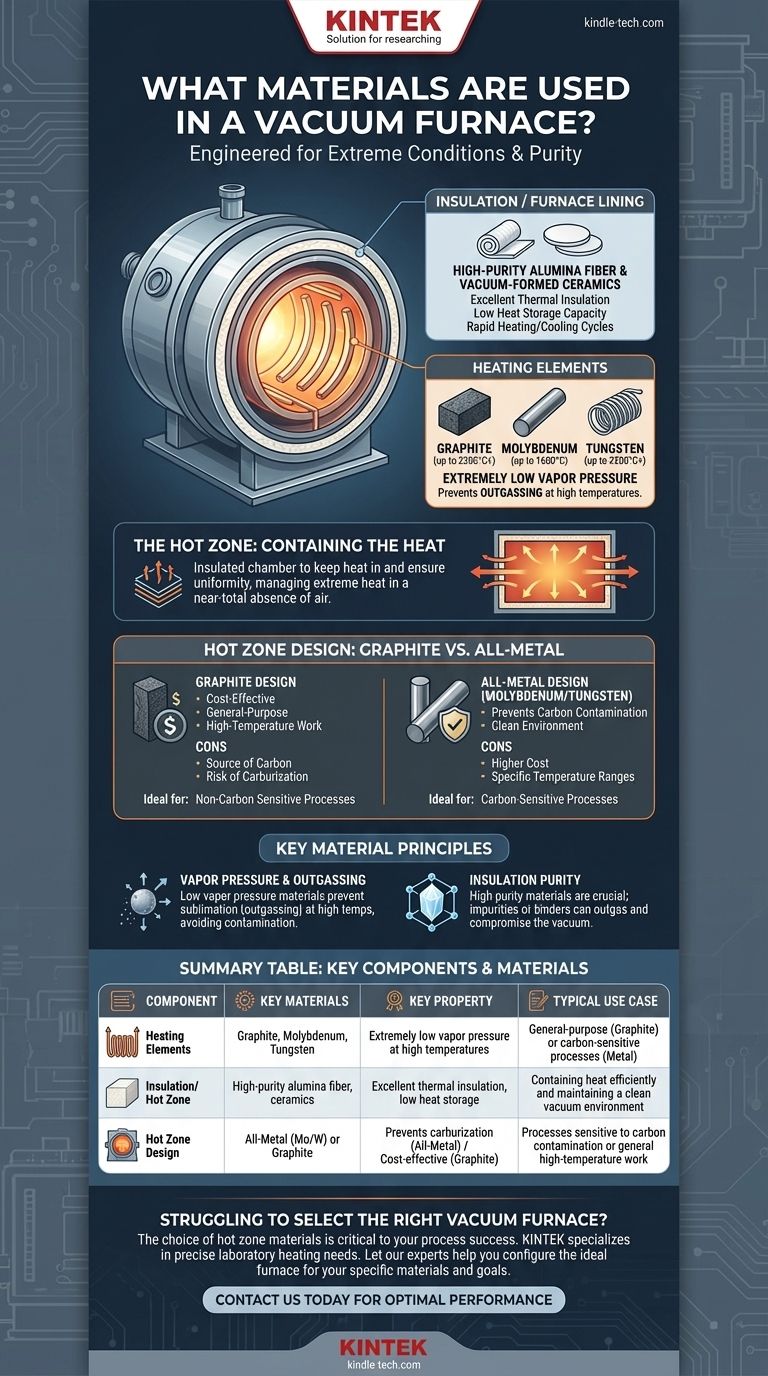

Ein Vakuumofen ist ein spezielles Gerät, das für den Betrieb in einer Vakuumumgebung ausgelegt ist, die Oxidation und Verunreinigungen bei Hochtemperaturprozessen ausschließt.Die in der Konstruktion verwendeten Materialien sind entscheidend für die Leistung des Ofens, da sie extremen Temperaturen standhalten, die strukturelle Integrität erhalten und eine effiziente Wärmeübertragung gewährleisten müssen.Zu den wichtigsten Materialien gehören Heizelemente wie Graphit, Molybdän und Wolfram, die aufgrund ihrer Hochtemperaturstabilität und ihres niedrigen Dampfdrucks ausgewählt werden.Isoliermaterialien wie Graphitscheiben, Keramikfaserplatten und reflektierende Abschirmungen aus Molybdän oder Wolfram sind ebenfalls wichtig für die Aufrechterhaltung einer gleichmäßigen Temperatur und die Minimierung von Wärmeverlusten.Darüber hinaus sind das Vakuumsystem, die heiße Zone und andere Komponenten aus Materialien gefertigt, die Langlebigkeit, thermische Effizienz und Betriebsgenauigkeit gewährleisten.

Die wichtigsten Punkte erklärt:

1. Heizelemente in Vakuumöfen

   • Heizelemente sind entscheidend für die Erzeugung und Aufrechterhaltung hoher Temperaturen in einem Vakuumofen.
   • Zu den üblicherweise verwendeten Materialien gehören:
     • Graphit:Bekannt für seine Langlebigkeit, seine niedrigen Kosten und seine Fähigkeit, Temperaturen von bis zu 2200°C standzuhalten.
     • Molybdän:Bietet eine ausgezeichnete Hochtemperaturstabilität (bis zu 1600°C) und ist für saubere Umgebungen geeignet.
     • Wolfram:Sie können Temperaturen von bis zu 2200°C standhalten und eignen sich daher ideal für Anwendungen bei extrem hohen Temperaturen.
   • Diese Materialien werden ausgewählt, weil sie einen niedrigen Dampfdruck aufweisen, der eine minimale Verunreinigung in der Vakuumumgebung gewährleistet.

2. Isoliermaterialien

   • Isolierung ist entscheidend für die Aufrechterhaltung einer gleichmäßigen Temperatur und die Verringerung von Wärmeverlusten.
   • Zu den gängigen Isoliermaterialien gehören:
     • Graphitplättchen oder Keramikfaserplatten:Diese Materialien bieten eine hervorragende Wärmedämmung und werden häufig in heißen Zonen auf Graphitbasis eingesetzt.
     • Reflektierende Abschirmungen:Diese aus Molybdän oder Wolfram hergestellten Abschirmungen reflektieren die Wärme zurück in den Ofen und verbessern so die Energieeffizienz.
   • Ganzmetall-Heizzonen bestehen aus mehreren Blechschichten mit Lücken, um die Wärmeübertragung zu minimieren, während bei der Isolierung auf Graphitbasis Lagen von Decken oder Platten mit Graphitfolie für eine bessere Reflektivität verwendet werden.

3. Konstruktion der heißen Zone

   • Die heiße Zone ist der Kernbereich, in dem die Erwärmung stattfindet.Sie besteht in der Regel aus:
     • Graphit:Das am häufigsten verwendete Material aufgrund seiner Kosteneffizienz und Haltbarkeit.
     • Feuerfeste Metalle:Wie Molybdän oder Wolfram, bevorzugt für Anwendungen, die eine saubere, kontaminationsfreie Umgebung erfordern.
   • Die Wahl des Materials hängt von der jeweiligen Anwendung und den Temperaturanforderungen ab.

4. Komponenten des Vakuumsystems

   • Das Vakuumsystem ist für die Erzeugung und Aufrechterhaltung der Vakuumumgebung unerlässlich.Zu den wichtigsten Komponenten gehören:
     • Vakuumpumpen:Dient zum Evakuieren der Luft aus der Kammer.
     • Vakuum-Ventile:Kontrolle des Gasflusses innerhalb des Systems.
     • Vakuum-Messgeräte:Überwachen Sie das Druckniveau, um optimale Bedingungen zu gewährleisten.
     • Rohrleitungen und andere Teile:Sicherstellen, dass das System effizient und zuverlässig arbeitet.

5. Andere Schlüsselkomponenten

   • Ofengehäuse und Tür:Hergestellt aus Materialien, die hohen Temperaturen standhalten und eine Vakuumversiegelung aufrechterhalten können.
   • Systeme zur Temperaturkontrolle:Moderne computergesteuerte Systeme sorgen für eine präzise Temperaturregelung, die für gleichbleibende Ergebnisse entscheidend ist.
   • Kühlungs-Systeme:Wasserkühlsysteme verhindern eine Überhitzung und gewährleisten einen sicheren Betrieb des Ofens.

6. Materialien für die Gasabschreckung

   • Bestimmte Werkstoffe eignen sich für das Gasabschrecken in einem Vakuumofen, darunter:
     • Schnellarbeitsstähle:Bekannt für ihre Härte und Verschleißfestigkeit.
     • Hochgekohlte und hochchromhaltige Stähle:Diese Werkstoffe haben eine niedrige kritische Abkühlungsrate für Martensit und sind daher ideal für Abschreckprozesse.

7. Gesamtaufbau und Funktionsweise

   • Ein Vakuumofen ist so konzipiert, dass er eine präzise Kontrolle über Temperatur, Druck und Atmosphäre bietet.
   • Die Integration von hochwertigen Materialien und fortschrittlichen Systemen gewährleistet Langlebigkeit, Effizienz und Zuverlässigkeit bei Hochtemperaturanwendungen.

Ausführlichere Informationen über Vakuumöfen finden Sie unter /topic/vakuum-ofen .

Zusammenfassende Tabelle :

Bauteil	Werkstoffe	Wichtige Eigenschaften
Heizelemente	Graphit, Molybdän, Wolfram	Hochtemperaturstabilität, niedriger Dampfdruck, Haltbarkeit
Isolierende Materialien	Graphitplättchen, Keramikfaserplatten, Molybdän/Wolfram-Reflexionsschilde	Wärmedämmung, Wärmereflexion, Energieeffizienz
Hot Zone Konstruktion	Graphit, Molybdän, Wolfram	Kosteneffizienz, Haltbarkeit, kontaminationsfreie Umgebung
Vakuum-System	Vakuumpumpen, Ventile, Messgeräte, Rohrleitungen	Effiziente Luftabsaugung, Druckkontrolle, zuverlässiger Betrieb
Andere Komponenten	Ofenkörper, Temperaturregelsysteme, Kühlsysteme	Hochtemperaturbeständigkeit, präzise Temperaturregelung, Überhitzungsschutz
