Ja, es gibt mehrere unterschiedliche Arten von elektrischen Heizelementen, die jeweils durch ihr Material, ihre Konstruktion und ihren Verwendungszweck definiert sind. Obwohl sie alle nach dem Prinzip funktionieren, elektrische Energie durch Widerstand in Wärme umzuwandeln, unterscheiden sich ihre physischen Formen und Leistungseigenschaften erheblich, um unterschiedlichen Aufgaben gerecht zu werden – von der Erwärmung von Luft und Flüssigkeiten bis hin zum Erreichen extrem hoher industrieller Temperaturen.
Das Grundprinzip aller elektrischen Heizelemente ist dasselbe: der Widerstand. Der entscheidende Unterschied zwischen den Typen liegt darin, wie sie konstruiert sind, welche Materialien verwendet werden und welche physische Form sie haben, was ihren idealen Anwendungsfall, Temperaturbereich und ihre Haltbarkeit bestimmt.
Die Grundlage: Wie Widerstandsheizung funktioniert
Alle gängigen elektrischen Heizelemente funktionieren nach einem Prinzip, das als Joulesche Wärme bekannt ist.
Der Energiefluss
Wenn ein elektrischer Strom durch ein Material mit elektrischem Widerstand fließt, wird ein Teil dieser elektrischen Energie in thermische Energie oder Wärme umgewandelt.
Der Schlüssel liegt in der Auswahl von Materialien, die einen ausreichend hohen Widerstand aufweisen, um signifikante Wärme zu erzeugen, ohne schnell zu schmelzen oder sich zu zersetzen. Dieses grundlegende Konzept bildet die Basis für alle unten beschriebenen Elementtypen.
Hauptkategorien von Heizelementen
Heizelemente lassen sich am besten nach ihrem Kernmaterial und ihrer physischen Konstruktion kategorisieren. Jedes Design bietet ein einzigartiges Profil in Bezug auf Aufheizzeit, Temperaturbeständigkeit und Robustheit.
Metallwiderstandselemente (Drähte und Bänder)
Dies ist die traditionellste und am weitesten verbreitete Form des Heizelements. Es besteht aus einem einfachen Draht, einer Spule oder einem Band aus einer hochwiderstandsfähigen Metalllegierung.
Die gebräuchlichste Legierung ist Nichrom (Nickel-Chrom), geschätzt für seinen hohen Widerstand und seine Fähigkeit, bei hohen Temperaturen eine schützende Oxidschicht zu bilden, die weitere Korrosion verhindert. Sie werden oft direkt der Luft in Anwendungen wie Toastern und Heizlüftern ausgesetzt.
Rohr- (ummantelte) Elemente
Rohrelemente, oft unter dem Markennamen Calrod bekannt, sind ein robusteres und vielseitigeres Design. Sie sind die Arbeitstiere, die in Öfen, Warmwasserbereitern und Industrieanlagen zu finden sind.
Eine Metallwiderstandsspule (wie Nichrom) ist in einem schützenden Metallrohr oder Mantel eingeschlossen, der typischerweise aus Edelstahl oder Incoloy besteht. Die Spule ist durch ein verdichtetes Keramikpulver, wie Magnesiumoxid, das ein ausgezeichneter elektrischer Isolator, aber ein guter Wärmeleiter ist, elektrisch vom Mantel isoliert.
Keramikheizer
Keramikheizer werden für ihre Fähigkeit geschätzt, sicher bei sehr hohen Temperaturen zu arbeiten, und für ihren schnellen Wärmetransfer.
Sie liegen im Allgemeinen in zwei Formen vor: eine Widerstandsspule, die in eine Keramikplatte eingebettet ist, oder ein massiver Block aus einer speziellen PTC-Keramik (Positive Temperature Coefficient). PTC-Materialien sind einzigartig, da ihr Widerstand bei einer bestimmten Temperatur stark ansteigt, wodurch sie selbstregulierend und inhärent sicherer gegen Überhitzung werden.
Verbund- und Spezialelemente
Moderne Anwendungen erfordern oft spezialisiertere Lösungen, die die Heizung direkt in eine Komponente integrieren.
Dickschichtheizelemente werden hergestellt, indem eine Widerstandspaste auf ein Substrat wie Keramik oder Metall gedruckt wird. Dies ermöglicht eine sehr präzise Wärmeanwendung und komplexe Geometrien, ideal für medizinische Geräte und wissenschaftliche Instrumente. Andere Verbundwerkstoffe betten Graphit- oder Kohlenstofffasern in flexible Materialien wie Silikon ein, um Heizmatten und -decken herzustellen.
Die Abwägungen verstehen
Die Auswahl eines Heizelements ist immer eine Abwägung konkurrierender Faktoren. Kein Typ ist universell überlegen; die „beste“ Wahl hängt vollständig von den Anforderungen der Aufgabe ab.
Leistung vs. Kosten
Einfacher Nichromdraht ist extrem kostengünstig, bietet aber wenig Schutz und kann eine kürzere Lebensdauer haben. Ummantelte Rohrelemente kosten mehr, bieten aber hervorragende Haltbarkeit und Sicherheit. Fortschrittliche Keramik- und Verbundheizelemente haben die höchsten Kosten, liefern aber einzigartige Vorteile wie Selbstregulierung oder präzise Wärmekartierung.
Aufheizgeschwindigkeit vs. thermische Masse
Elemente mit geringer Masse, wie ein offenes Band oder ein Dünnschichtheizelement, heizen und kühlen sich sehr schnell auf. Schwerere Elemente, wie ein großes Rohrelement oder ein Keramikblock, haben eine höhere thermische Masse. Sie brauchen länger zum Aufheizen, speichern und strahlen die Wärme aber über längere Zeit gleichmäßiger ab.
Haltbarkeit vs. Umgebung
Eine offene Spule ist anfällig für Feuchtigkeit, physische Stöße und Korrosion. Ein ummanteltes Rohrelement ist speziell dafür konzipiert, die innere Spule vor rauen Umgebungen zu schützen, was es für das Eintauchen in Flüssigkeiten oder den Einsatz in korrosiven Atmosphären geeignet macht.
Die richtige Wahl für Ihre Anwendung treffen
Um das richtige Element auszuwählen, definieren Sie zunächst Ihre wichtigste Anforderung.
- Wenn Ihr Hauptaugenmerk auf niedrigen Kosten für eine einfache Anwendung liegt (z. B. Luftheizung): Ein einfaches Metallwiderstandselement wie eine Nichromspule ist die wirtschaftlichste Wahl.
- Wenn Ihr Hauptaugenmerk auf Robustheit und Schutz liegt (für Flüssigkeitsheizung oder Industrieöfen): Ein ummanteltes Rohrelement bietet die erforderliche Haltbarkeit und Sicherheit.
- Wenn Ihr Hauptaugenmerk auf schneller Erwärmung und hohen Temperaturen liegt (für Öfen oder Hochleistungsheizlüfter): Ein herkömmliches Keramikheizelement ist die ideale Lösung.
- Wenn Ihr Hauptaugenmerk auf inhärenter Sicherheit und Selbstregulierung liegt: Ein PTC-Keramikheizelement ist unübertroffen, da es seine eigene Höchsttemperatur auf natürliche Weise begrenzt.
Letztendlich besteht das Ziel darin, die Eigenschaften des Elements an die Anforderungen Ihrer spezifischen Heizaufgabe anzupassen.
Zusammenfassungstabelle:
| Typ | Schlüsselmerkmale | Häufige Anwendungen |
|---|---|---|
| Metall (z. B. Nichrom) | Geringe Kosten, einfaches Design, freiliegende Spule | Toaster, Heizlüfter |
| Rohr (ummantelt) | Langlebig, geschützte Spule, vielseitig | Öfen, Warmwasserbereiter, Industrieanlagen |
| Keramik | Hohe Temperatur, schnelle Erwärmung, PTC-Selbstregulierung | Öfen, Hochleistungsheizungen |
| Verbundwerkstoff (z. B. Dickschicht) | Präzise Wärmeanwendung, komplexe Geometrien | Medizinische Geräte, wissenschaftliche Instrumente |
Benötigen Sie Hilfe bei der Auswahl des perfekten Heizelements für Ihre Laborgeräte? Die richtige Wahl ist entscheidend für Leistung, Sicherheit und Kosteneffizienz. Bei KINTEK sind wir auf Laborgeräte und Verbrauchsmaterialien spezialisiert, und unsere Experten können Sie zur idealen Heizlösung für Ihre spezifische Anwendung führen – sei es für einen Ofen, einen Trockenschrank oder ein kundenspezifisches Instrument.
Kontaktieren Sie unser Team noch heute, um Ihre Anforderungen zu besprechen und eine optimale Leistung für Ihre Laborbedürfnisse sicherzustellen.

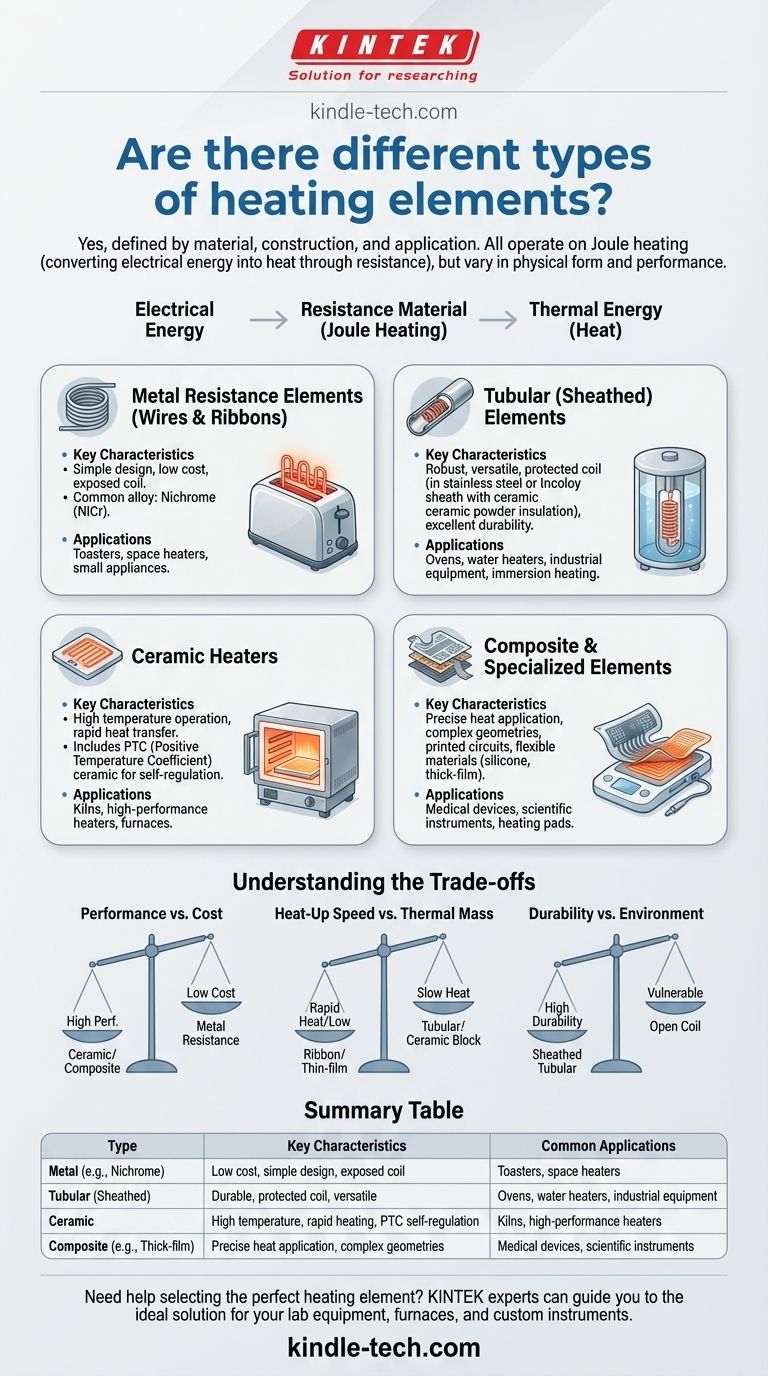

Visuelle Anleitung
