Im Kern ist ein Reaktor aus Edelstahl ein integriertes System, das für kontrollierte chemische oder biologische Prozesse entwickelt wurde. Zu seinen Hauptkomponenten gehören das Hauptgefäß (Kesselkörper und Deckel), ein Doppelmantel zur Temperaturregelung, ein Mischsystem (Rührer und Antrieb) und eine Wellendichtung zur Gewährleistung der Rückhaltung.
Ein Reaktor ist weit mehr als nur ein einfacher Behälter. Er ist eine speziell angefertigte Maschine, bei der jede Komponente – von der Dichtung bis zum Rührer – ein kritischer Kontrollpunkt für die Steuerung von Temperatur, Mischung und Druck ist, um ein gewünschtes Prozessresultat zu erzielen.
Die Anatomie eines Reaktors aus Edelstahl
Ein Reaktor zu verstehen bedeutet, die Funktion jeder Kernkomponente zu verstehen. Obwohl die Designs variieren, bildet eine Standardkonfiguration die Grundlage für die meisten Anwendungen in der Chemie-, Pharma- und Lebensmittelverarbeitung.
Das Reaktorgefäß (Kesselkörper & Deckel)
Der Kesselkörper ist das primäre Aufnahmegefäß, in dem die Reaktion stattfindet. Er ist typischerweise zylindrisch mit einem gewölbten oder geneigten Boden, um das Ablassen zu erleichtern.
Der Kesseldeckel verschließt die Oberseite des Gefäßes und ist zur Reinigung und Wartung abnehmbar. Er beherbergt die verschiedenen Stutzen und Öffnungen für Instrumentierung und Materialtransfer.
Zusammen sind der Körper und der Deckel so konstruiert, dass sie die spezifischen Anforderungen des Prozesses an Druck, Vakuum und Temperatur erfüllen. Die Wahl des Edelstahls (häufig 304L oder 316L) bietet eine ausgezeichnete Korrosionsbeständigkeit und Reinigungsfähigkeit.
Das thermische Kontrollsystem (Doppelmantel)
Die meisten Reaktoren sind mit einem Doppelmantel umgeben, einer äußeren Hülle, die einen Hohlraum um das Hauptgefäß bildet.
Ein thermisches Fluid, wie Wasser, Dampf oder Öl, wird durch diesen Mantel zirkuliert, um den Inhalt des Gefäßes zu erwärmen oder zu kühlen. Dies ist der primäre Mechanismus zur Steuerung der Reaktionstemperatur.
Gängige Manteltypen umfassen konventionelle Mäntel (eine einfache Außenwand), Dimple Jackets (leicht und effizient) und Halbrohrschlangenmäntel (für thermische Fluide unter hohem Druck).
Das Mischsystem (Rührer & Antrieb)
Der Rührer, auch Agitator genannt, ist eine Welle mit Laufrädern, die in das Gefäß hineinragt. Sein Zweck ist es, den Inhalt zu mischen, um eine Gleichmäßigkeit der Temperatur und Konzentration zu gewährleisten, was für die Reaktionsgeschwindigkeit und Produktqualität entscheidend ist.
Das Antriebssystem, bestehend aus Motor und Getriebe, liefert die Leistung und steuert die Drehgeschwindigkeit des Rührers.
Rührer-Designs variieren stark je nach Anwendung, von Rührern mit geringer Scherung wie Anker-Rührern für viskose Produkte bis hin zu Hochscher-Turbinen-Rührern für schnelles Vermischen.
Das Rückhaltesystem (Wellendichtung)
Die Wellendichtung ist eine kritische Komponente dort, wo die Rührerwelle in den Reaktordeckel eintritt. Ihre Aufgabe ist es, das Austreten von Inhalten aus dem Gefäß zu verhindern und das Eindringen von Verunreinigungen zu stoppen.
Moderne Reaktoren verwenden fast ausschließlich Gleitringdichtungen (mechanische Dichtungen), robuste Vorrichtungen, die hohe Drücke, Vakuums und aggressive Chemikalien abdichten können. Einfachere Stopfbuchspackungen können bei weniger anspruchsvollen Anwendungen verwendet werden.
Stutzen und Öffnungen
Der Reaktordeckel ist mit mehreren Stutzen (Nozzles) ausgestattet. Dies sind Anschlusspunkte zum Hinzufügen von Rohmaterialien, zum Installieren von Sensoren (Temperatur, Druck), zum Anschließen eines Kondensators, zum Entnehmen von Proben oder zum Anbringen eines Schauglases zur visuellen Überwachung.
Wichtige Designüberlegungen und Kompromisse
Die Auswahl eines Reaktors erfordert ein Abwägen von Leistung, Kosten und Prozesssicherheit. Das „beste“ Design ist immer relativ zu dem spezifischen chemischen Prozess, den er bedienen soll.
Materialauswahl: Warum Edelstahl nicht immer ausreicht
Edelstahl (insbesondere 316L) ist aufgrund seiner hervorragenden Korrosionsbeständigkeit, Festigkeit und einfachen Reinigung das Arbeitspferd der Industrie.
Es gibt jedoch Einschränkungen. Hochkorrosive Chemikalien wie konzentrierte Salzsäure greifen Edelstahl an. In diesen Fällen sind exotischere Materialien wie Hastelloy oder ein glasemaillierter Stahlreaktor erforderlich, was die Kosten erheblich steigert.
Dichtungstyp vs. Prozessanforderungen
Eine robuste doppelte Gleitringdichtung bietet das höchste Maß an Rückhaltung, was für gefährliche Stoffe, Hochdruckreaktionen oder sterile Prozesse unerlässlich ist.
Der Kompromiss sind höhere Anschaffungskosten und Wartungskomplexität im Vergleich zu einfacheren Packungs- oder einfachen Gleitringdichtungen. Die Wahl einer unzureichenden Dichtung stellt ein erhebliches Sicherheits- und Betriebsrisiko dar.
Rührerdesign und Stromverbrauch
Ein aggressiver Rührer mit hoher Scherung gewährleistet eine schnelle Durchmischung, verbraucht aber mehr Energie und kann empfindliche Moleküle beschädigen (z. B. in der Bioprozesstechnik).
Ein Rührer mit geringer Scherung ist sanfter und energieeffizienter, aber möglicherweise unzureichend für dicke Aufschlämmungen oder Reaktionen, die eine intensive Durchmischung erfordern. Das Design muss auf die Viskosität und Empfindlichkeit des Produkts abgestimmt sein.
Den Reaktor auf Ihr Prozessziel abstimmen
Die ideale Reaktorkonfiguration hängt vollständig von Ihrem spezifischen Ziel ab. Nutzen Sie Ihr Hauptziel, um Ihre Spezifikationen zu leiten.
- Wenn Ihr Hauptaugenmerk auf einfachem Mischen oder Lagern liegt: Ein einfacher Reaktor mit Standardmantel, Anker-Rührer und einer einfachen Gleitringdichtung ist oft ausreichend.
- Wenn Ihr Hauptaugenmerk auf Hochdrucksynthese liegt: Ihre Priorität ist ein Gefäß mit hoher Druckfestigkeit, einer robusten doppelten Gleitringdichtung und einem leistungsstarken Antriebssystem.
- Wenn Ihr Hauptaugenmerk auf Pharma- oder Bioprozessen liegt: Sie benötigen einen 316L-Edelstahlreaktor mit hochglanzpolierten Oberflächen (elektropoliert), aseptischen (sterilen) Dichtungen und einem Rührer mit geringer Scherung, um empfindliche Produkte zu schützen.
- Wenn Ihr Hauptaugenmerk auf der Handhabung aggressiver Korrosiva liegt: Das Material ist Ihre erste Sorge; Sie müssen glasemaillierten Stahl oder eine Speziallegierung wie Hastelloy anstelle von Standard-Edelstahl spezifizieren.
Indem Sie verstehen, wie diese grundlegenden Komponenten funktionieren und interagieren, können Sie ein Reaktorsystem spezifizieren, das sicher, effizient und perfekt auf Ihre Prozessanforderungen zugeschnitten ist.
Zusammenfassungstabelle:
| Komponente | Hauptfunktion | Wichtige Überlegungen |
|---|---|---|
| Reaktorgefäß | Behälter für die Reaktion | Material (304L/316L), Druck-/Temperaturfreigabe, Geometrie |
| Thermischer Mantel | Erwärmt/kühlt den Inhalt | Manteltyp (konventionell, Dimple, Halbrohr), thermisches Fluid |
| Mischsystem | Gewährleistet Gleichmäßigkeit | Rührertyp (Anker, Turbine), Motorleistung, Schersensitivität |
| Wellendichtung | Verhindert Leckagen und Kontamination | Dichtungstyp (mechanisch, Packung), Druck-/Vakuumfähigkeit |
Sind Sie bereit, den perfekten Reaktor für Ihre chemischen, pharmazeutischen oder lebensmitteltechnischen Anforderungen zu spezifizieren?
Bei KINTEK sind wir auf hochwertige Laborgeräte spezialisiert, einschließlich kundenspezifischer Edelstahlreaktoren. Unsere Experten helfen Ihnen bei der Auswahl des Materials, der Dichtungstypen und des Rührerdesigns, um sicherzustellen, dass Ihr System sicher, effizient und perfekt auf Ihre Prozessziele abgestimmt ist – sei es für einfaches Mischen, Hochdrucksynthese oder sterile Bioprozesse.
Kontaktieren Sie unser Team noch heute, um Ihre Anwendung zu besprechen und eine maßgeschneiderte Lösung zu erhalten.

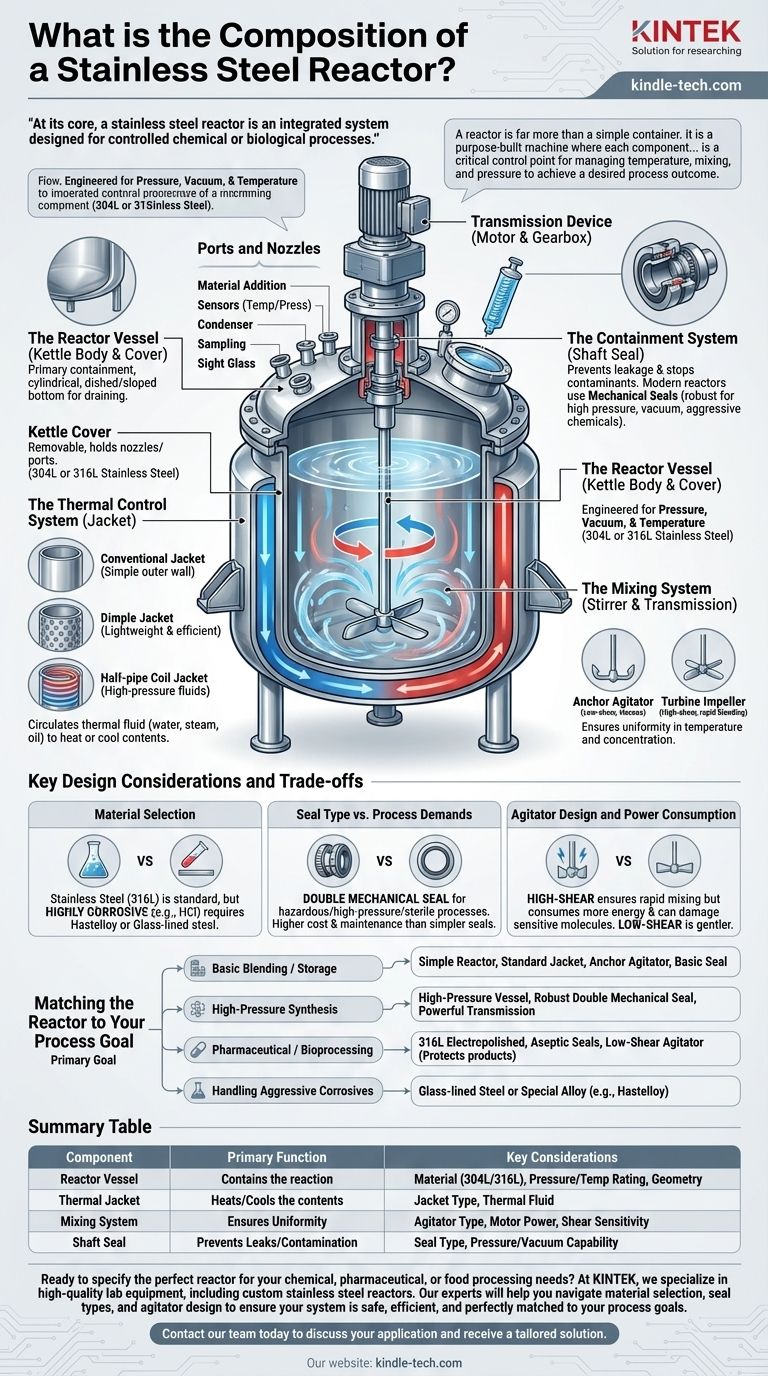

Visuelle Anleitung
