Ein Induktionsofen ist ein spezielles Heizsystem, das hauptsächlich zum Schmelzen von Metallen und zur Herstellung präziser Legierungen verwendet wird.Seine Funktionsweise beruht auf den Prinzipien der elektromagnetischen Induktion und des Joule-Effekts, bei dem ein durch eine Spule fließender Wechselstrom ein Magnetfeld erzeugt.Dieses Feld induziert Wirbelströme in der leitfähigen Metallcharge und erzeugt Wärme durch Widerstand.Der Ofen erreicht hohe Temperaturen ohne direkten Kontakt zwischen dem Heizelement und dem Metall, was ein effizientes und sauberes Schmelzen gewährleistet.Bei diesem Prozess wird elektrische Energie in Wärmeenergie umgewandelt, was ihn ideal für Anwendungen macht, die eine präzise Temperaturregelung und eine schnelle Erwärmung erfordern.
Die wichtigsten Punkte werden erklärt:
-

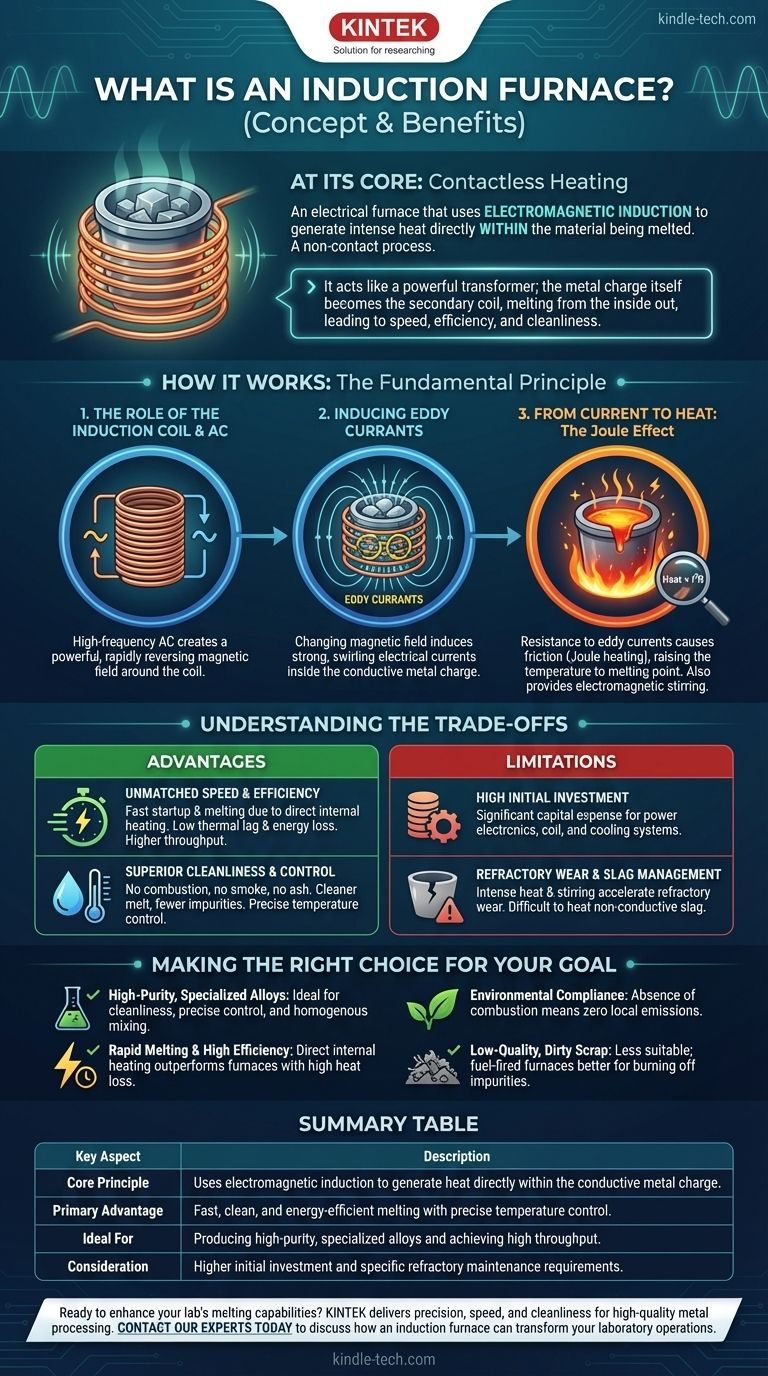

Prinzip der Induktionserwärmung:
- Die Induktionserwärmung ist eine berührungslose Methode, die auf elektromagnetischer Induktion und dem Joule-Effekt beruht.
- Ein Wechselstrom in einer Spule erzeugt ein Magnetfeld, das in dem leitenden Metall Wirbelströme induziert.
- Der Widerstand des Metalls gegenüber diesen Wirbelströmen erzeugt Wärme, die das Metall zum Schmelzen bringt.
-
Bestandteile eines Induktionsofens:
- Induktionsspule:Eine hohle Kupferspule, die die Metallladung umgibt und Wechselstrom zur Erzeugung des Magnetfelds führt.
- Stromversorgungseinheit:Wandelt die Standard-Netzfrequenz (50 Hz) in eine Mittelfrequenz (300 Hz bis 1000 Hz) für eine effiziente Heizung um.
- Kondensator- und Induktorsystem:Arbeitet mit der Spule zusammen, um magnetische Linien mit hoher Dichte zu erzeugen und den Induktionsprozess zu verstärken.
-
Arbeitsmechanismus:
- Das Netzteil wandelt den Dreiphasen-Wechselstrom in Gleichstrom und dann in einstellbaren Mittelfrequenz-Wechselstrom um.
- Dieser Strom fließt durch den Kondensator und die Induktionsspule und erzeugt ein Magnetfeld.
- Das Magnetfeld induziert Wirbelströme im Metall, die Wärme erzeugen und es schmelzen.
-
Vorteile von Induktionsöfen:
- Wirkungsgrad:Die Wärme wird direkt im Metall erzeugt, wodurch der Energieverlust minimiert wird.
- Präzision:Ermöglicht eine genaue Kontrolle der Temperatur und der Legierungszusammensetzung.
- Reinheit:Kein direkter Kontakt zwischen dem Heizelement und dem Metall verringert die Verschmutzung.
- Geschwindigkeit:Schnelles Erhitzen und Schmelzen möglich.
-
Anwendungen:
- Ideal zum Schmelzen von Metallen wie Stahl, Eisen, Aluminium und Kupfer.
- Wird in Gießereien für die Herstellung von Guss und Legierungen verwendet.
- Geeignet für Anwendungen, die eine hohe Reinheit und eine präzise Temperaturkontrolle erfordern.
-
Kühlung und Sicherheit:
- Die Primärspulen sind wassergekühlt, um eine Überhitzung zu vermeiden.
- Die Oberflächen des Ofens können heiß werden, aber die Wärme wird hauptsächlich innerhalb der Metallcharge erzeugt.
Durch die Nutzung dieser Prinzipien und Komponenten bieten Induktionsöfen eine zuverlässige und effiziente Lösung für das industrielle Schmelzen von Metallen und die Herstellung von Legierungen.
Zusammenfassende Tabelle:
| Hauptaspekt | Einzelheiten |
|---|---|
| Prinzip | Elektromagnetische Induktion und Joule-Effekt erzeugen Wärme in leitenden Metallen. |
| Bestandteile | Induktionsspule, Netzteil, Kondensator und Induktorsystem. |
| Arbeitsmechanismus | Wandelt Wechselstrom in Gleichstrom und dann in mittelfrequenten Wechselstrom um, um Wirbelströme zu induzieren. |
| Vorteile | Hoher Wirkungsgrad, präzise Temperaturregelung, Sauberkeit und schnelle Erwärmung. |
| Anwendungen | Schmelzen von Stahl, Eisen, Aluminium und Kupfer; Gießen und Legierungsherstellung. |
| Kühlung und Sicherheit | Wassergekühlte Spulen verhindern eine Überhitzung; die Wärme bleibt hauptsächlich im Metall. |
