Wie wird Graphen synthetisiert? Die Wahl der richtigen Methode für Ihre Anwendung

Die Graphensynthese ist kein einzelner Prozess, sondern eine Sammlung von Techniken, die grob in zwei Ansätze unterteilt werden. Der erste ist „Top-Down“, bei dem massives Graphit in einzelne atomare Schichten zerlegt wird. Der zweite ist „Bottom-Up“, bei dem Graphen Atom für Atom auf einem Substrat aufgebaut wird, insbesondere durch chemische Gasphasenabscheidung (CVD).

Die Wahl der Synthesemethode ist eine entscheidende technische Entscheidung, die von der Endanwendung bestimmt wird. Es gibt keine einzige „beste“ Methode zur Herstellung von Graphen; jede Technik stellt einen grundlegenden Kompromiss zwischen Qualität, Maßstab und Kosten dar.

Die beiden grundlegenden Ansätze

Auf höchster Ebene fallen alle Synthesemethoden in eine von zwei Kategorien, definiert danach, ob man von Atomen aufbaut oder von einem größeren Material herunterbricht.

Top-Down-Synthese: Gewinnung von Graphen aus Graphit

Dieser Ansatz beginnt mit Graphit – im Wesentlichen einem Stapel unzähliger Graphenschichten – und trennt diese Schichten voneinander. Es ist konzeptionell ähnlich wie das Abziehen einzelner Seiten aus einem dicken Buch.

Diese Methoden eignen sich oft zur Herstellung großer Mengen von Graphenflocken, die in Flüssigkeiten dispergiert werden können, um Tinten, Beschichtungen oder Verbundwerkstoffe herzustellen.

Bottom-Up-Synthese: Aufbau von Graphen Atom für Atom

Dieser Ansatz konstruiert eine Graphenschicht, indem einzelne Kohlenstoffatome auf einem katalytischen Substrat abgeschieden werden. Dies ist analog zum Verlegen einzelner Ziegelsteine, um eine perfekte, durchgehende Wand zu bilden.

Bottom-Up-Methoden sind der Goldstandard für die Herstellung der großen, qualitativ hochwertigen und gleichmäßigen Graphenschichten, die für fortschrittliche Elektronik- und Halbleiteranwendungen erforderlich sind.

Wichtige Synthesemethoden und ihre Anwendungen

Die spezifische gewählte Methode hängt vollständig davon ab, ob das Ziel eine makellose Schicht für einen Transistor oder ein Massenpulver für ein Verbundmaterial ist.

Mechanische Exfoliation: Die ursprüngliche Forschungsmethode

Dies ist die berühmte „Scotch-Tape“-Methode, bei der Klebeband verwendet wird, um Schichten von einem Graphitstück abzuziehen, bis eine einlagige Flocke isoliert ist.

Obwohl sie außergewöhnlich hochwertiges, fehlerfreies Graphen erzeugt, ist der Prozess manuell, liefert winzige Flocken und ist über die grundlegende Laborforschung hinaus nicht skalierbar.

Flüssigphasen-Exfoliation: Für die Massenproduktion

Bei dieser Methode wird Graphit in eine Flüssigkeit eingetaucht und hoher Energie (wie z. B. Sonikation) ausgesetzt, um die Schichten aufzubrechen. Dies erzeugt eine Dispersion von Graphenflocken.

Diese Technik ist skalierbar für die Massenproduktion von Materialien wie leitfähigen Tinten und Polymerverbundwerkstoffen, aber das resultierende Graphen weist oft eine geringere elektrische Qualität und kleinere Flocken auf.

Chemische Gasphasenabscheidung (CVD): Der Standard für Elektronik

Bei der CVD wird ein kohlenstoffhaltiges Gas (wie Methan) über eine erhitzte Metallkatalysatorfolie (typischerweise Kupfer oder Nickel) geleitet. Die Kohlenstoffatome lagern sich auf der Metalloberfläche zu einer durchgehenden Graphenschicht zusammen.

CVD ist die vielversprechendste Technik zur Herstellung großflächiger, hochwertiger Filme, die für elektronische und photonische Bauelemente unerlässlich sind. Fortgeschrittene CVD-Techniken können sogar große Einkristallschichten für ultimative Leistung erzeugen.

Reduktion von Graphenoxid (rGO): Ein skalierbarer chemischer Weg

Dieser mehrstufige Prozess beginnt mit der aggressiven chemischen Oxidation von Graphit zur Herstellung von Graphenoxid (GO), das sich leicht in Wasser abtrennen lässt. Das GO wird dann chemisch oder thermisch „reduziert“, um die Sauerstoffgruppen zu entfernen.

Diese Methode ist hochgradig skalierbar und kostengünstig für Massenanwendungen. Der Reduktionsprozess ist jedoch unvollkommen und hinterlässt Defekte, die die elektrischen und thermischen Eigenschaften des Materials im Vergleich zu reinem Graphen beeinträchtigen.

Die Kompromisse verstehen

Die Wahl einer Synthesemethode ist eine Übung im Umgang mit konkurrierenden Prioritäten. Die ideale Methode für eine Anwendung ist oft für eine andere völlig ungeeignet.

Qualität vs. Quantität

Die mechanische Exfoliation erzeugt nahezu perfektes Graphen, aber in mikroskopischen Mengen. Im Gegensatz dazu können die Flüssigphasen-Exfoliation und die rGO-Produktion Tonnen von Material erzeugen, jedoch mit inhärenten Strukturdefekten und kleineren Flocken.

Kosten vs. Leistung

Methoden, die in der Lage sind, hochleistungsfähiges Graphen in Elektronikqualität herzustellen, wie CVD und epitaktisches Wachstum auf Siliziumkarbid, sind komplex und teuer. Chemische Methoden, die rGO herstellen, sind weitaus billiger, liefern aber ein Material, das für die Hochleistungselektronik ungeeignet ist.

Die Auswirkung von Defekten

Für die Elektronik zählt jeder Defekt. Korngrenzen in polykristallinem CVD-Graphen oder Restoxid in rGO können Elektronen streuen und die Geräteleistung beeinträchtigen. Für ein Polymerverbundwerk können diese Defekte weniger kritisch sein als die Gesamtmenge und Dispersion des Graphenfüllstoffs.

Die richtige Methode für Ihr Ziel auswählen

Die optimale Synthesemethode hängt vollständig von Ihrem spezifischen Ziel und Ihren Rahmenbedingungen ab.

• Wenn Ihr Hauptaugenmerk auf der Grundlagenforschung liegt: Die mechanische Exfoliation liefert die reinen, hochwertigen Flocken, die für akademische Studien notwendig sind.
• Wenn Ihr Hauptaugenmerk auf der Massenproduktion für Verbundwerkstoffe oder Tinten liegt: Die Flüssigphasen-Exfoliation oder die Reduktion von Graphenoxid bieten skalierbare, kostengünstige Lösungen.
• Wenn Ihr Hauptaugenmerk auf Hochleistungselektronik liegt: Die chemische Gasphasenabscheidung (CVD) ist der Industriestandard für die Herstellung der großen, gleichmäßigen Filme, die für Transistoren und Sensoren erforderlich sind.
• Wenn Ihr Hauptaugenmerk auf höchster Reinheit um jeden Preis liegt: Das epitaktische Wachstum auf Substraten wie Siliziumkarbid erzeugt einige der qualitativ hochwertigsten Graphen, wenn auch zu einem erheblichen Preis.

Letztendlich geht es beim Verständnis der Landschaft der Graphensynthese darum, das richtige Werkzeug für das richtige technische Problem zu finden.

Zusammenfassungstabelle:

Methode	Ansatz	Schlüsselmerkmale	Ideal für
Mechanische Exfoliation	Top-Down	Höchste Qualität, winzige Flocken, nicht skalierbar	Grundlagenforschung
Flüssigphasen-Exfoliation	Top-Down	Massenproduktion, geringere elektrische Qualität	Leitfähige Tinten, Verbundwerkstoffe
Chemische Gasphasenabscheidung (CVD)	Bottom-Up	Großflächige, hochwertige Filme	Elektronik, Sensoren
Reduktion von Graphenoxid (rGO)	Chemischer Weg	Hochgradig skalierbar, kostengünstig, fehlerhaft	Massenanwendungen, Beschichtungen

Bereit, Graphen in Ihre Forschungs- oder Produktentwicklung zu integrieren?

Die Wahl der richtigen Synthesemethode ist nur der erste Schritt. Sie benötigen zuverlässige Geräte, um Ihren Prozess durchzuführen, sei es ein CVD-System für hochwertige Filme oder ein Ofen zur thermischen Reduktion von GO.

KINTEK ist spezialisiert auf Laborgeräte und Verbrauchsmaterialien und bedient Laborbedürfnisse. Wir bieten die Werkzeuge und das Fachwissen, um Sie auf Ihrem Weg der Graphensynthese zu unterstützen, von der Forschung bis zur Hochskalierung.

Lassen Sie uns Ihnen helfen, Ihre Ziele zu erreichen. Kontaktieren Sie noch heute unsere Experten, um Ihre spezifische Anwendung zu besprechen und die perfekte Lösung für Ihr Labor zu finden.

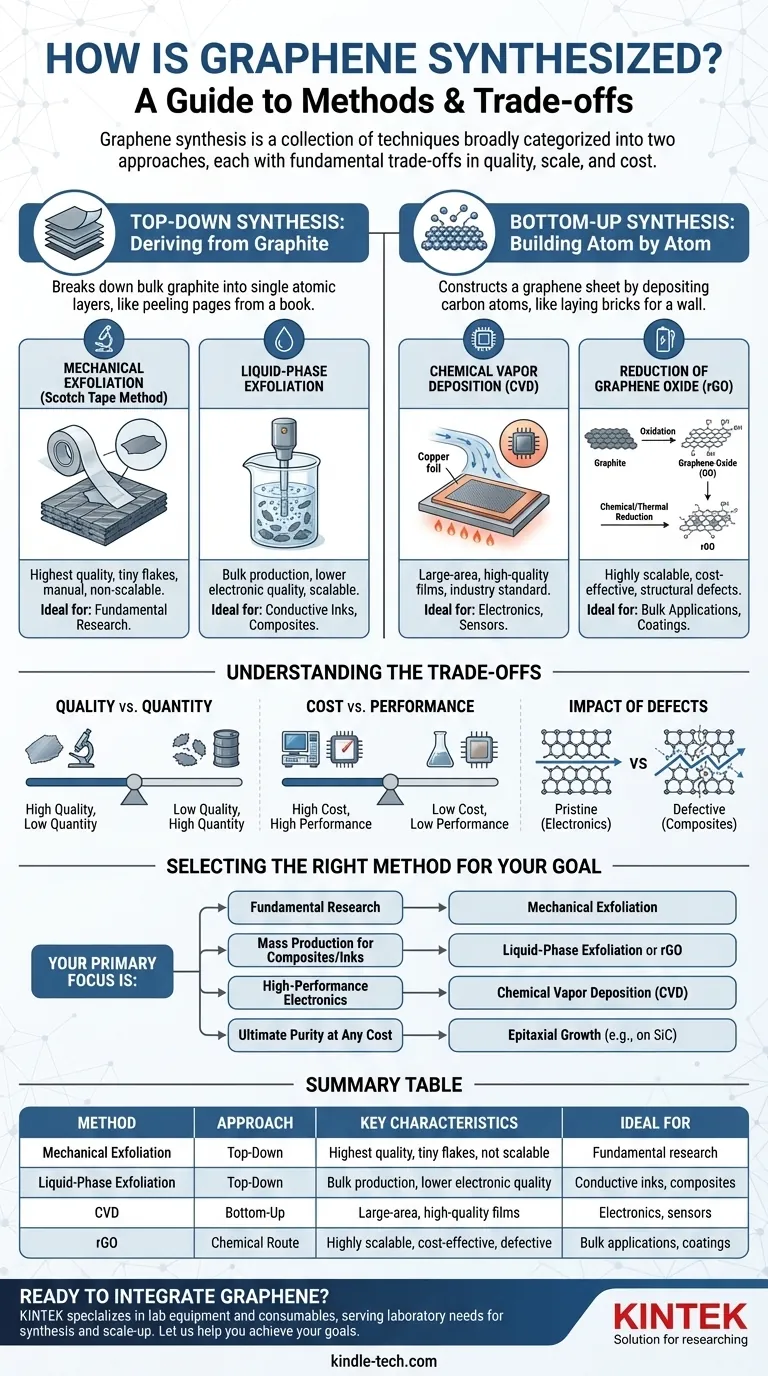

Visuelle Anleitung
