Bei der chemischen Gasphasenabscheidung (CVD) von Siliziumkarbid (SiC) sind die gebräuchlichsten Vorläufer eine Kombination aus einem Silizium-Quellgas und einem Kohlenstoff-Quellgas. Typischerweise wird Silan (SiH4) für das Silizium und ein einfacher Kohlenwasserstoff wie Propan (C3H8) oder Methan (CH4) für den Kohlenstoff verwendet, die alle von einem Trägergas wie Wasserstoff (H2) transportiert werden.
Das Kernprinzip der SiC-CVD besteht nicht nur darin, irgendeine Silizium- und Kohlenstoffquelle zu finden. Es geht darum, hochreine, stabile und flüchtige Vorläufergase auszuwählen, die präzise gesteuert werden können, um bei hohen Temperaturen zu reagieren und eine perfekte kristalline SiC-Schicht auf einem Substrat zu bilden.
Die Grundlage: Wie SiC-CVD funktioniert
Die Herstellung hochwertiger SiC-Kristalle ist ein Prozess der Ingenieurkunst auf atomarer Ebene. Die Wahl der Vorläuferchemikalien ist der erste und wichtigste Schritt zur Bestimmung der Eigenschaften des Endmaterials.
Die Kernreaktion
Im Kern beinhaltet der Prozess die thermische Zersetzung der Vorläufergase auf einem erhitzten Substrat, typischerweise einem Silizium- oder SiC-Wafer. Die Silizium- und Kohlenstoffatome ordnen sich dann in dem gewünschten SiC-Kristallgitter an. Die vereinfachte Reaktion unter Verwendung von Silan und Propan ist:
3 SiH4 (g) + C3H8 (g) → 3 SiC (s) + 10 H2 (g)
Diese Reaktion findet bei sehr hohen Temperaturen, oft über 1500 °C, im CVD-Reaktor statt.
Siliziumquelle: Silan (SiH4)
Silan (SiH4) ist der Industriestandard für die Siliziumquelle in der SiC-Epitaxie. Es ist bei Raumtemperatur ein Gas, was die Handhabung und die präzise Zufuhr in den Reaktor mittels Massendurchflussreglern relativ einfach macht. Seine hohe Reinheit ist entscheidend für die Herstellung von Halbleitermaterial.
Kohlenstoffquelle: Propan (C3H8) vs. Methan (CH4)
Die Kohlenstoffquelle ist typischerweise ein einfacher Kohlenwasserstoff. Propan (C3H8) und Methan (CH4) sind die beiden gebräuchlichsten Optionen. Die Wahl zwischen ihnen hängt oft von den spezifischen Wachstumsbedingungen und dem gewünschten Ergebnis ab, da sich ihre Zersetzungstemperaturen und Reaktionskinetiken unterscheiden.
Das Trägergas: Wasserstoff (H2)
Große Mengen an gereinigtem Wasserstoff (H2) werden als Trägergas verwendet. Er dient zwei Zwecken: Er transportiert die Vorläufergase in den Reaktor und hilft, unerwünschte Nebenprodukte zu entfernen und Unvollkommenheiten von der wachsenden Kristalloberfläche wegzuätzen, wodurch die Gesamtqualität verbessert wird.
Erweiterung der Vorläuferpalette
Während das Silan-Propan-System das Arbeitspferd für hochwertiges SiC-Wachstum ist, werden andere Vorläufer für spezifische Anwendungen eingesetzt, einschließlich Dotierung und Forschung an alternativen Wachstumsmethoden.
Einzelquellen-Vorläufer
Um den Prozess zu vereinfachen, haben Forscher Einzelquellen-Vorläufer untersucht, die sowohl Silizium als auch Kohlenstoff in einem Molekül enthalten. Beispiele sind Methylsilan (CH3SiH3) oder Methyltrichlorsilan (CH3SiCl3). Die Idee ist, ein 1:1-Verhältnis von Si- zu C-Atomen im Molekül zu haben, was potenziell eine bessere Kontrolle bietet, obwohl diese in der Massenproduktion seltener sind.
Vorläufer für die Dotierung
Um in der Elektronik nützlich zu sein, muss SiC dotiert werden, um n-leitend oder p-leitend zu werden. Dies wird durch die Einführung eines kleinen, kontrollierten Flusses eines dritten Vorläufers während des Wachstums erreicht.
- N-Typ-Dotierung (Hinzufügen von Elektronen) erfolgt fast immer mit Stickstoff (N2)-Gas.
- P-Typ-Dotierung (Hinzufügen von „Löchern“) wird üblicherweise mit Trimethylaluminium (TMA) erreicht.
Die Kompromisse verstehen
Die Wahl eines Vorläufersystems beinhaltet das Abwägen mehrerer kritischer Faktoren. Es gibt nicht die eine „beste“ Reihe von Vorläufern, sondern nur die richtige Reihe für ein bestimmtes Ziel.
Reinheit ist von größter Bedeutung
Die elektronischen Eigenschaften von SiC sind extrem empfindlich gegenüber Verunreinigungen. Jegliche Verunreinigungen in den Vorläufergasen können in das Kristallgitter eingebaut werden und als Defekte wirken, die die Geräteleistung beeinträchtigen. Aus diesem Grund sind Gase in Halbleiterqualität (z. B. 99,9999 % rein) erforderlich.
Flüchtigkeit und Stabilität
Ein Vorläufer muss flüchtig genug sein, um als Gas transportiert zu werden, aber stabil genug, um sich nicht zu zersetzen, bevor er die heiße Waferoberfläche erreicht. Eine vorzeitige Zersetzung kann zur Pulverbildung im Reaktor führen, was das Kristallwachstum ruiniert.
Reaktionstemperatur und Nebenprodukte
Verschiedene Vorläufer reagieren bei unterschiedlichen Temperaturen und erzeugen unterschiedliche chemische Nebenprodukte. Ein Prozess, der chlorierte Vorläufer verwendet, muss beispielsweise in einem Reaktor durchgeführt werden, der gegen Korrosion durch Salzsäure (HCl)-Nebenprodukte beständig ist.
Sicherheit und Kosten
Vorläufer wie Silan sind pyrophor (entzünden sich spontan an der Luft) und toxisch, was eine umfangreiche Sicherheitsinfrastruktur erfordert. Die Kosten und die Verfügbarkeit von ultrahochreinen Gasen sind ebenfalls wichtige Faktoren in einer Produktionsumgebung.
Die richtige Wahl für Ihr Ziel treffen
Ihre Auswahl eines Vorläufersystems wird vollständig durch die beabsichtigte Anwendung des SiC-Materials bestimmt.
- Wenn Ihr Hauptaugenmerk auf hochwertigen Leistungselektronikgeräten liegt: Bleiben Sie beim Industriestandard, dem hochreinen Silan (SiH4)- und Propan (C3H8)-System, mit Stickstoff (N2) und TMA für die kontrollierte Dotierung.
- Wenn Ihr Hauptaugenmerk auf der Erforschung des Wachstums bei niedrigeren Temperaturen liegt: Die Erforschung von Einzelquellen-Vorläufern oder alternativen Kohlenstoffquellen könnte neuartige Ergebnisse liefern.
- Wenn Ihr Hauptaugenmerk auf kostengünstigem Massenkristallwachstum liegt: Prozesse, die Vorläufer wie Methyltrichlorsilan (MTS) verwenden, wurden historisch eingesetzt und könnten relevant sein.
Die Beherrschung des SiC-Wachstums besteht letztendlich darin, die präzise Chemie zu kontrollieren, die durch diese grundlegenden Vorläufermoleküle geliefert wird.
Zusammenfassungstabelle:
| Vorläufertyp | Häufige Beispiele | Schlüsselrolle in der SiC-CVD |
|---|---|---|
| Siliziumquelle | Silan (SiH₄) | Liefert Siliziumatome für die Kristallbildung |
| Kohlenstoffquelle | Propan (C₃H₈), Methan (CH₄) | Liefert Kohlenstoffatome für das SiC-Gitter |
| Dotierungsgase | Stickstoff (N₂), Trimethylaluminium (TMA) | Kontrolliert elektrische Eigenschaften (n-Typ oder p-Typ) |
| Trägergas | Wasserstoff (H₂) | Transportiert Vorläufer und ätzt Unvollkommenheiten weg |
Benötigen Sie präzise Kontrolle über Ihren SiC-CVD-Prozess? KINTEK ist spezialisiert auf hochreine Laborgeräte und Verbrauchsmaterialien, einschließlich Gasversorgungssysteme und Reaktoren, die für das SiC-Wachstum in Halbleiterqualität entwickelt wurden. Unsere Lösungen gewährleisten die Stabilität, Reinheit und Sicherheit, die für eine überlegene Kristallqualität erforderlich sind. Kontaktieren Sie uns noch heute, um Ihren CVD-Prozess zu optimieren und bahnbrechende Ergebnisse zu erzielen!

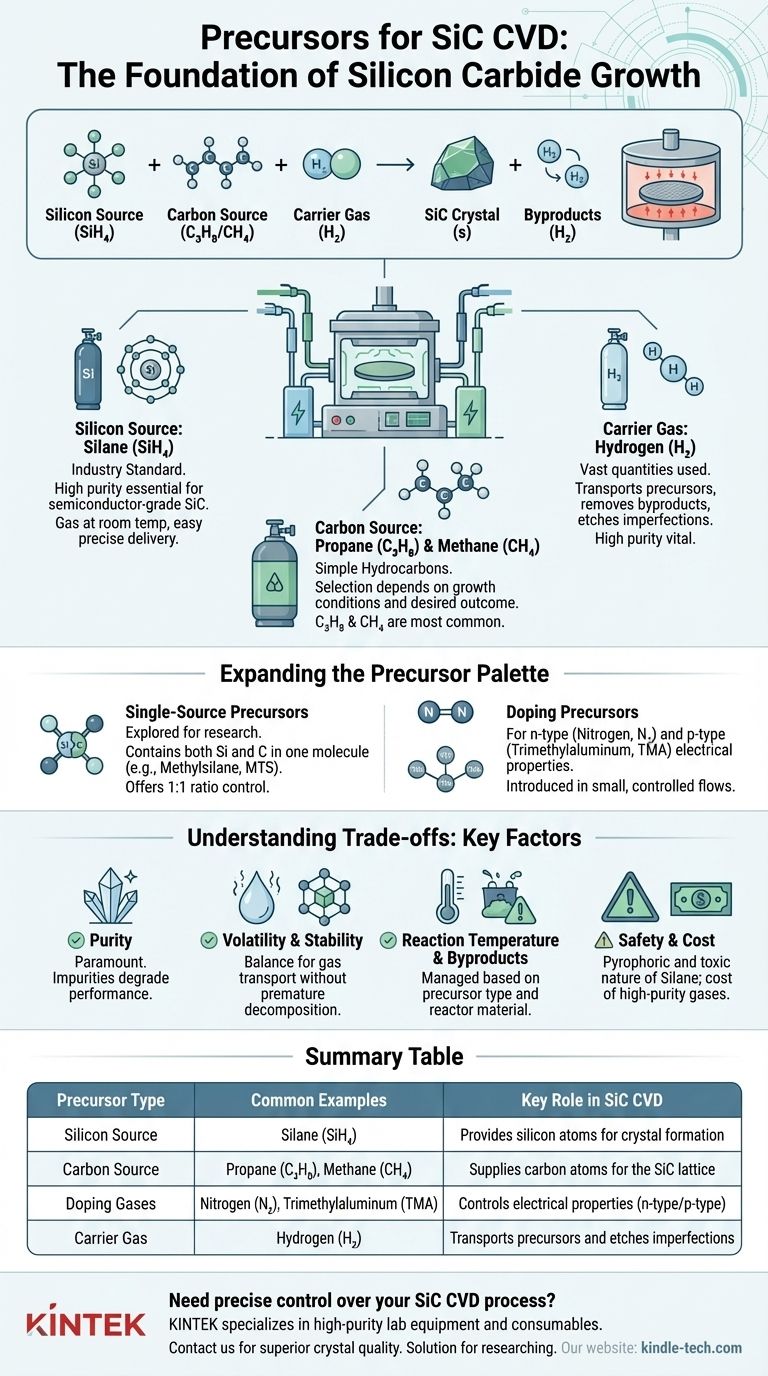

Visuelle Anleitung
