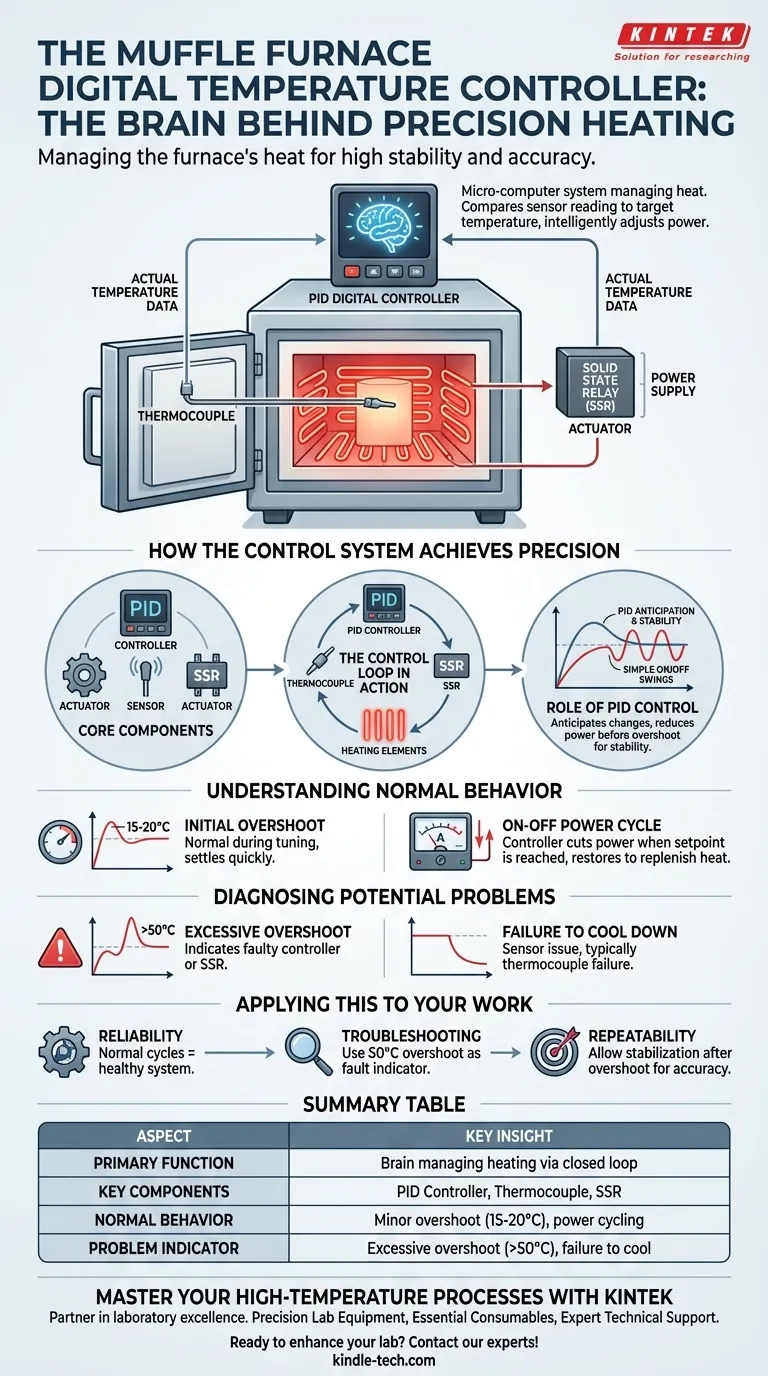

Im Wesentlichen ist der digitale Temperaturregler das Gehirn eines Muffelofens. Es ist ein Mikrocomputersystem, das die Wärme des Ofens präzise steuert. Es funktioniert, indem es ständig die Innentemperatur von einem Sensor (einem Thermoelement) abliest und diese mit der von Ihnen eingestellten Solltemperatur vergleicht. Basierend auf diesem Vergleich passt es intelligent die Leistung an, die an die internen Heizelemente gesendet wird, um sicherzustellen, dass der Ofen die gewünschte Temperatur mit hoher Stabilität erreicht und aufrechterhält.
Der Wert eines Muffelofens liegt in seiner Fähigkeit, präzise hohe Temperaturen zu erreichen. Der digitale Regler ist die Komponente, die dies ermöglicht, aber das Verständnis seines normalen Betriebsverhaltens – wie geringes Temperaturüberschwingen – ist der Schlüssel zur effektiven Nutzung des Ofens und zur Identifizierung tatsächlicher Probleme.
Wie das Steuerungssystem Präzision erreicht
Der Heizprozess eines Muffelofens wird durch ein geschlossenes Regelsystem gesteuert. Dieses System besteht aus drei kritischen Teilen, die perfekt synchron arbeiten.
Die Kernkomponenten: Regler, Sensor und Aktuator
Der Regler ist die zentrale Verarbeitungseinheit, oft ein ausgeklügelter PID-Regler (Proportional-Integral-Differential).
Der Sensor ist fast immer ein Thermoelement, ein robustes Gerät, das die hohen Temperaturen in der Kammer misst und diese Daten an den Regler sendet.
Der Aktuator ist der Schalter, der die Stromversorgung der Heizelemente steuert. Dies ist typischerweise ein Solid-State-Relais (SSR) oder ein Schütz, das die Hochleistungselemente schnell ein- und ausschalten kann.
Der Regelkreis in Aktion
Der Prozess ist ein kontinuierlicher Zyklus. Das Thermoelement misst die tatsächliche Temperatur und meldet sie dem PID-Regler.
Der Regler berechnet die Differenz oder den "Fehler" zwischen der tatsächlichen Temperatur und Ihrem Sollwert.
Basierend auf diesem Fehler signalisiert der Regler dem SSR, entweder die Heizelemente mit Strom zu versorgen (wenn es zu kühl ist) oder die Stromversorgung zu unterbrechen (wenn es zu heiß ist).
Die Rolle der PID-Regelung
Ein einfacher Ein/Aus-Regler würde zu starken Temperaturschwankungen führen. Ein PID-Regler ist weitaus intelligenter.
Er reagiert nicht nur auf die aktuelle Temperatur, sondern antizipiert auch zukünftige Änderungen. Er lernt die thermischen Eigenschaften Ihres spezifischen Ofens, wodurch er die Leistung reduzieren kann, bevor er die Zieltemperatur überschreitet, was zu einem viel stabileren und genaueren Heizprozess führt.
Normales Reglerverhalten verstehen
Die Präzision eines digitalen Reglers kann zu Verhaltensweisen führen, die alarmierend erscheinen mögen, aber völlig normal sind. Ihr Verständnis ist entscheidend für einen sicheren Betrieb.
Das anfängliche Temperaturüberschwingen
Es ist normal, dass ein Muffelofen die eingestellte Temperatur anfänglich um 15-20 °C überschreitet.
Dies ist Teil des Abstimmungsprozesses des PID-Reglers. Während er die Kammer schnell aufheizt, überschreitet er das Ziel leicht, bevor er sich wieder auf den präzisen Sollwert für einen stabilen Betrieb einpendelt.
Der Ein-Aus-Leistungszyklus
Während des Betriebs werden Sie feststellen, dass das Amperemeter oder die Leistungsanzeige schwankt. Der Strom kann auf Null fallen und dann wieder ansteigen.
Dies ist der Regler, der aktiv arbeitet. Er unterbricht die Stromversorgung, wenn der Sollwert erreicht ist, und stellt die Stromversorgung automatisch wieder her, um die Wärme aufzufüllen, wenn der Ofen natürlich abkühlt, wodurch die Temperatur stabil gehalten wird.
Potenzielle Probleme diagnostizieren
Während einige Verhaltensweisen normal sind, können andere auf einen echten Fehler im Steuerungssystem hinweisen. Den Unterschied zu kennen, verhindert unnötige Ausfallzeiten und gewährleistet die Sicherheit.
Wann man besorgt sein sollte: Übermäßiges Überschwingen
Ein normales Überschwingen ist gering und vorübergehend. Wenn die Ofentemperatur den Sollwert um 50 °C oder mehr überschreitet, deutet dies auf ein Problem hin.
Dies könnte ein fehlerhafter Regler oder ein defektes SSR sein, das in der Ein-Position "feststeckt", und erfordert sofortige Aufmerksamkeit.
Fehler beim Abkühlen
Wenn der Regler die Stromversorgung unterbrochen hat, die Temperatur aber nach längerer Zeit (z. B. einer Stunde) nicht zu sinken beginnt, deutet dies oft auf ein Sensorproblem hin.
Am häufigsten ist die Thermoelementverbindung fehlerhaft oder durchgebrannt. Der Regler empfängt keine genaue Messung, daher kann er das System nicht korrekt steuern und sollte überprüft werden.
Anwendung in Ihrer Arbeit
Das Verständnis des Temperaturreglers macht Sie von einem passiven Benutzer zu einem informierten Bediener. Nutzen Sie dieses Wissen, um die Leistung zu beurteilen und Probleme zu diagnostizieren.
- Wenn Ihr Hauptaugenmerk auf der Prozesszuverlässigkeit liegt: Betrachten Sie das normale Ein-Aus-Schalten und geringfügige Überschwingen als positive Anzeichen eines gesunden, aktiven Regelsystems.
- Wenn Ihr Hauptaugenmerk auf der Fehlerbehebung liegt: Verwenden Sie den Schwellenwert von 50 °C Überschwingen als Ihren Schlüsselindikator dafür, wann eine geringfügige Schwankung zu einem potenziellen Systemfehler wird, der gewartet werden muss.
- Wenn Ihr Hauptaugenmerk auf wiederholbaren Ergebnissen liegt: Lassen Sie den Ofen seinen Sollwert erreichen und sich nach dem anfänglichen Überschwingen stabilisieren, bevor Sie Ihre Probe für die genaueste Erwärmung hineinlegen.
Durch das Verständnis der Funktion und des Feedbacks des Reglers erhalten Sie die wahre Kontrolle über Ihre Hochtemperaturanwendungen.
Zusammenfassungstabelle:
| Aspekt | Wichtige Erkenntnis |
|---|---|
| Primäre Funktion | Das "Gehirn", das die Heizung über ein geschlossenes Regelsystem steuert. |
| Schlüsselkomponenten | PID-Regler, Thermoelement (Sensor), Solid-State-Relais (Aktuator). |
| Normales Verhalten | Geringfügiges anfängliches Überschwingen (15-20 °C) und Ein-Aus-Leistungszyklus sind Anzeichen eines gesunden Systems. |
| Problemindikator | Übermäßiges Überschwingen (>50 °C) oder fehlendes Abkühlen signalisiert einen potenziellen Fehler. |
