Es gibt keine einheitliche Dicke für Quarzrohre. Stattdessen ist die Wandstärke eine entscheidende Spezifikation, die aus einer breiten Palette von Standard- und kundenspezifischen Größen ausgewählt wird. Sie wird zusammen mit dem Außendurchmesser (AD) und dem Innendurchmesser (ID) definiert, um den genauen Anforderungen einer wissenschaftlichen oder industriellen Anwendung gerecht zu werden.
Die Kernbotschaft ist, dass die Wandstärke keine feste Eigenschaft, sondern eine grundlegende Designwahl ist. Ihre Auswahl muss die konkurrierenden Anforderungen an mechanische Festigkeit, Beständigkeit gegen thermische Schocks, optische Leistung und Kosten ausgleichen.
Warum die Wandstärke eine kritische Spezifikation ist
Quarzrohre werden selten nur nach einer einzigen Dimension ausgewählt. Das Zusammenspiel zwischen ihren Durchmessern und der Wandstärke bestimmt ihre Leistung in jeder gegebenen Umgebung.
Die Beziehung: AD, ID und Wandstärke
Die drei Schlüsseldimensionen sind mathematisch miteinander verknüpft. Der Außendurchmesser (AD) ist die Gesamtbreite des Rohrs, während der Innendurchmesser (ID) die Größe der offenen Bohrung ist.
Die Wandstärke ist einfach die Hälfte der Differenz zwischen AD und ID. Ein Rohr mit einem spezifizierten AD von 10 mm und einem ID von 8 mm hat eine 1 mm dicke Wand. Herstellerkataloge listen typischerweise zwei dieser drei Abmessungen auf, sodass Sie die dritte berechnen können.
Häufige Wandstärken
Obwohl kundenspezifische Größen immer möglich sind, werden viele Anwendungen Rohre mit „Standard“-metrischen oder imperialen Wandstärken verwenden.
Häufige Werte umfassen 1,0 mm, 1,5 mm, 2,0 mm und 3,0 mm. Dies hängt jedoch stark vom Gesamtdurchmesser des Rohrs ab. Rohre für große Öfen können Wände von 5 mm Dicke oder mehr haben, während Wände von feinen Kapillarrohren nur einen Bruchteil eines Millimeters dick sein können.
Wichtige Faktoren, die Ihre Wahl beeinflussen
Die Wahl der richtigen Wandstärke ist eine technische Entscheidung. Sie müssen die spezifischen Belastungen berücksichtigen, denen das Material in Ihrer Anwendung ausgesetzt sein wird.
Mechanische Festigkeit und Druckfestigkeit
Dies ist der intuitivste Faktor. Eine dickere Wand bietet eine größere mechanische Festigkeit.
Dies ist entscheidend für Anwendungen, die entweder hohem Innendruck oder tiefem Vakuum ausgesetzt sind. In beiden Fällen besteht ein signifikanter Druckunterschied über die Rohrwand, und eine dickere Wand ist erforderlich, um einen strukturellen Ausfall zu verhindern.
Beständigkeit gegen thermische Schocks
Dies ist eine wichtige und oft missverstandene Eigenschaft von Quarz. Obwohl Quarz eine ausgezeichnete thermische Stabilität aufweist, kann es durch schnelle Temperaturänderungen, bekannt als thermischer Schock, brechen.
Entgegen der landläufigen Meinung bietet eine dünnere Wand oft eine überlegene Beständigkeit gegen thermische Schocks. Eine dünnere Wand erwärmt und kühlt gleichmäßiger, wodurch die internen Spannungsgradienten, die Risse verursachen, reduziert werden. Ein dickwandiges Rohr, das schnell erhitzt wird, hat eine sehr heiße Außenseite und einen kühleren Innenraum, was immense Spannungen erzeugt.
Optische Klarheit und Weglänge
Für Anwendungen wie Spektroskopie, Photochemie oder Schaugläser sind die optischen Eigenschaften von Quarz von größter Bedeutung.
Die Wandstärke bestimmt direkt die optische Weglänge durch das Material. Eine dünnere Wand ermöglicht im Allgemeinen eine höhere Lichtdurchlässigkeit, was für empfindliche Messungen entscheidend sein kann. Dies muss jedoch gegen die Notwendigkeit ausreichender Steifigkeit und Festigkeit abgewogen werden.
Gewicht und Materialkosten
Der einfachste Faktor ist oft ein praktischer. Die Wandstärke ist direkt proportional zum verwendeten Materialvolumen.
Eine dickere Wand bedeutet ein schwereres und teureres Rohr. Bei großen oder komplexen Systemen kann dies sowohl das Budget als auch die Konstruktion der tragenden Strukturen erheblich beeinflussen.
Die Kompromisse verstehen
Die Auswahl einer Wandstärke ist selten eine einfache Entscheidung. Sie müssen eine Reihe von Kompromissen eingehen, um die optimale Lösung für Ihr spezifisches Ziel zu finden.
Festigkeit vs. thermische Leistung
Dies ist der häufigste Kompromiss. Die Notwendigkeit einer hohen Drucktoleranz (die eine dicke Wand erfordert) steht im direkten Konflikt mit der Notwendigkeit einer hohen Beständigkeit gegen thermische Schocks (die eine dünne Wand begünstigt). Sie müssen feststellen, welcher dieser beiden Faktoren das dominierende Risiko in Ihrem Prozess darstellt.
Präzision vs. Kosten
Standardrohre haben eine Toleranz für ihre Wandstärke, was bedeutet, dass sie um den Umfang leicht variieren können. Diese Variation wird als Exzentrizität bezeichnet.
Für Anwendungen, die eine perfekt gleichmäßige Erwärmung oder präzise Strömungsdynamik erfordern, sind Rohre mit sehr geringer Exzentrizität und enger Wandtoleranz erhältlich. Dieses hochpräzise Material ist zu einem deutlich höheren Preis als Standardrohre erhältlich.
Standard- vs. kundenspezifische Rohre
Hersteller bieten eine breite Palette von Standardgrößen an, die leicht verfügbar und kostengünstig sind. Diese eignen sich für die überwiegende Mehrheit der Anwendungen.
Wenn Ihr Projekt einzigartige Einschränkungen aufweist, die durch eine Standardgröße nicht erfüllt werden können, können Sie kundenspezifisch gezogene Rohre bestellen. Seien Sie auf einen höheren Preis und eine viel längere Vorlaufzeit vorbereitet.
Auswahl des richtigen Rohrs für Ihre Anwendung
Die Beantwortung der Frage „Welche Dicke benötige ich?“ beginnt mit der Definition Ihres primären Ziels.
- Wenn Ihr Hauptaugenmerk auf der Integrität bei hohem Druck oder Vakuum liegt: Priorisieren Sie eine dickere Wand und konsultieren Sie die vom Lieferanten bereitgestellten Drucktabellen für Ihren gewählten AD.
- Wenn Ihr Hauptaugenmerk auf schnellen Heiz- und Kühlzyklen liegt: Priorisieren Sie eine dünnere Wand, um die Beständigkeit gegen thermische Schocks zu maximieren und Rissbildung zu verhindern.
- Wenn Ihr Hauptaugenmerk auf der optischen Leistung liegt: Wählen Sie die dünnstmögliche Wandstärke, die dennoch die notwendige mechanische Stabilität für Ihr Setup bietet.
- Wenn Ihr Hauptaugenmerk auf allgemeinem Laborgebrauch oder kostensensiblem Prototyping liegt: Beginnen Sie mit gängigen, kostengünstigen Standardgrößen (z. B. 1-2 mm Wandstärke) und passen Sie diese nur bei Bedarf an.
Indem Sie diese Grundprinzipien verstehen, können Sie zuversichtlich die präzise Quarzrohrleitung spezifizieren, die Ihren technischen Anforderungen und Ihrem Budget entspricht.
Zusammenfassungstabelle:
| Faktor | Begünstigt dickere Wand | Begünstigt dünnere Wand |
|---|---|---|
| Mechanische Festigkeit | Anwendungen mit hohem Druck oder Vakuum | Allgemeiner Gebrauch, Niederdrucksysteme |
| Beständigkeit gegen thermische Schocks | - | Schnelle Heiz-/Kühlzyklen |
| Optische Klarheit | - | Spektroskopie, Photochemie |
| Kosten & Gewicht | - | Budgetkritische Projekte |
Benötigen Sie Hilfe bei der Spezifikation des perfekten Quarzrohrs für Ihre Anwendung?
Bei KINTEK sind wir spezialisiert auf die Bereitstellung hochwertiger Laborgeräte und Verbrauchsmaterialien, einschließlich einer breiten Palette von Quarzrohren mit Standard- und kundenspezifischen Abmessungen. Unsere Experten können Ihnen helfen, die kritischen Faktoren Wandstärke, AD und ID auszugleichen, um eine optimale Leistung, Haltbarkeit und Kosteneffizienz für Ihre spezifischen Laboranforderungen zu gewährleisten.
Kontaktieren Sie unser Team noch heute für eine Beratung und lassen Sie uns Ihnen helfen, die ideale Lösung zu finden!

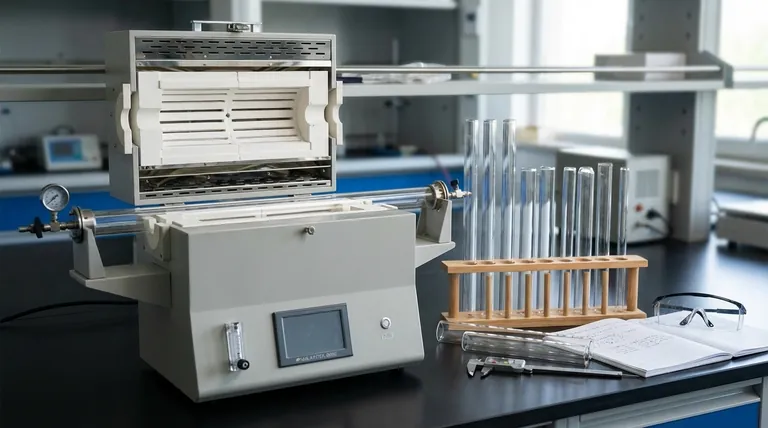

Visuelle Anleitung
