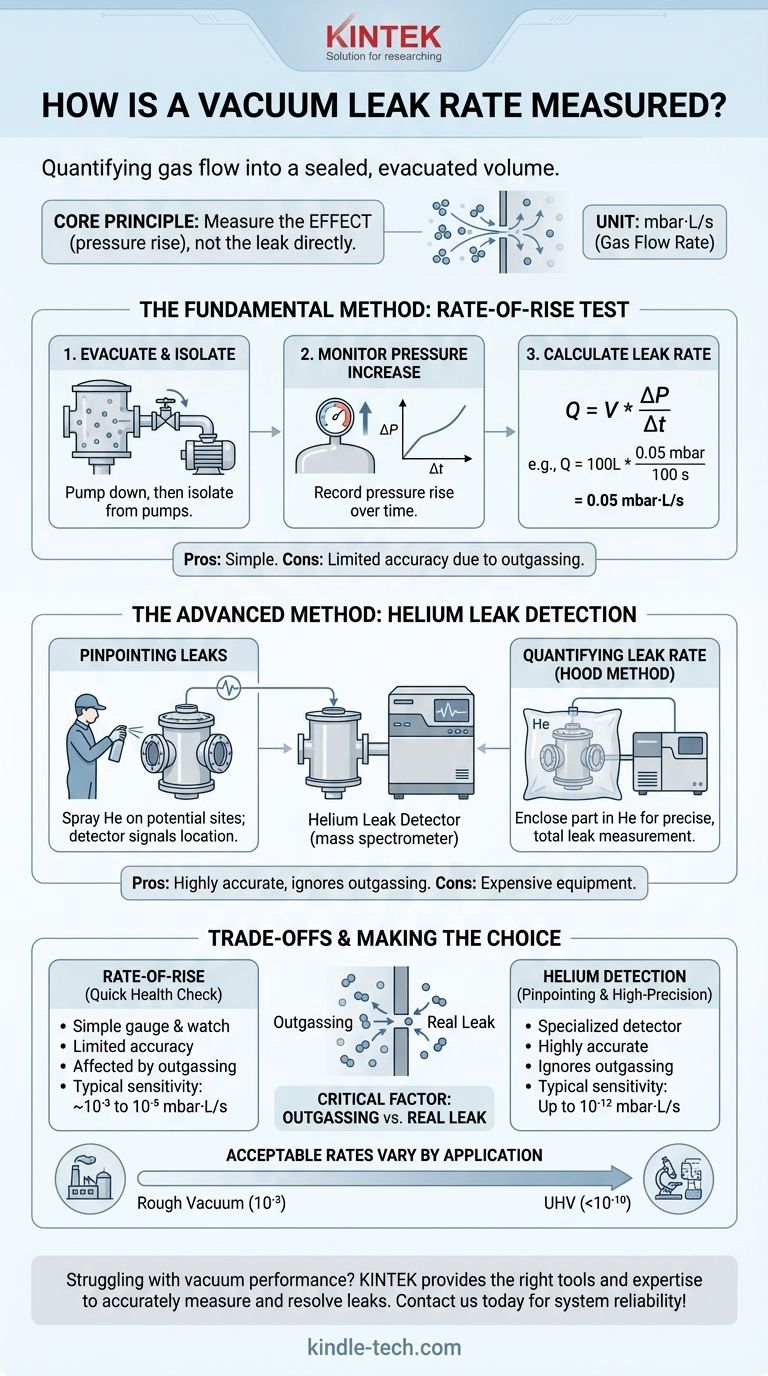

Wie wird die Rate eines Vakuumlecks gemessen? Gewährleistung der Systemintegrität durch genaue Lecksuche

Kurz gesagt, eine Vakuumleckrate wird gemessen, indem die Gasmenge quantifiziert wird, die über einen bestimmten Zeitraum in ein versiegeltes, evakuiertes Volumen eindringt. Dies wird typischerweise in Einheiten von Druck-Volumen pro Zeit ausgedrückt, wie z.B. Millibar-Liter pro Sekunde (mbar·L/s), was eine spezifische Menge an Gasmolekülen darstellt, die in das System strömen.

Das Kernprinzip besteht nicht darin, das Leck direkt zu messen, sondern seine Auswirkung. Indem man eine Vakuumkammer von ihren Pumpen isoliert und überwacht, wie schnell der Druck ansteigt, kann man die Rate berechnen, mit der Gas in das System eindringt.

Die grundlegende Methode: Der Druckanstiegstest (Rate-of-Rise-Test)

Die gängigste und direkteste Methode zur Messung der Gesamtleckrate eines Systems ist der Druckanstiegstest (oder Rate-of-Rise-Test). Er basiert auf einem einfachen und leistungsstarken Prinzip.

Schritt 1: Evakuieren und Isolieren

Zuerst wird die Vakuumkammer auf einen Druck gepumpt, der deutlich unter ihrem Zieldruck liegt. Sobald dieser Basisdruck erreicht ist, wird die Kammer durch Schließen eines Hauptventils vollständig von den Vakuumpumpen isoliert.

Schritt 2: Überwachung des Druckanstiegs

Bei isolierten Pumpen führt jedes Gas, das durch Lecks in die Kammer gelangt, zu einem Anstieg des Innendrucks. Ein Manometer wird verwendet, um diesen Druckanstieg über einen gemessenen Zeitraum aufzuzeichnen.

Schritt 3: Berechnung der Leckrate

Die Leckrate (Q) wird dann unter Verwendung des bekannten Innenvolumens (V) der Kammer und der gemessenen Druckänderungsrate (ΔP/Δt) berechnet.

Die Formel lautet: Q = V * (ΔP / Δt)

Wenn beispielsweise der Druck einer 100-Liter-Kammer innerhalb von 100 Sekunden um 0,05 mbar ansteigt, wird die Leckrate wie folgt berechnet: Q = 100 L * (0,05 mbar / 100 s) = 0,05 mbar·L/s

Die Einheit erklärt: mbar·L/s

Diese Einheit kann abstrakt wirken, aber sie repräsentiert eine physikalische Gasmenge. Basierend auf dem idealen Gasgesetz (PV=nRT) ist der Term "Druck × Volumen" (mbar·L) proportional zur Anzahl der Gasmoleküle. Daher quantifiziert mbar·L/s die Flussrate von Gasmolekülen in das System.

Fortgeschrittene Methode: Helium-Lecksuche

Während der Druckanstiegstest die Gesamtleckrate misst, hilft er nicht dabei, die Position des Lecks zu finden. Dafür und zur Messung extrem kleiner Lecks ist ein Helium-Lecksucher der Industriestandard.

Wie es funktioniert

Ein Helium-Lecksucher ist ein spezielles Massenspektrometer, das außergewöhnlich empfindlich auf Heliumatome abgestimmt ist. Der Detektor wird an das Vakuumsystem angeschlossen, das unter Vakuum gehalten wird.

Finden der Leckposition

Ein Bediener sprüht dann eine kleine Menge Heliumgas auf die Außenseite der Vakuumkammer und zielt auf potenzielle Leckstellen wie Schweißnähte, Flansche und Dichtungen. Wenn Helium durch ein Leck in das System gelangt, gelangt es zum Detektor, der ein Signal registriert und die Position des Lecks genau bestimmt.

Quantifizierung der Leckrate

Um eine präzise Leckratenmessung zu erhalten, kann das zu testende Teil in einen Beutel oder eine Umhausung gelegt werden, die mit einer bekannten Heliumkonzentration gefüllt ist (die "Haubenmethode"). Die Menge an Helium, die im Vakuumsystem über die Zeit detektiert wird, liefert eine hochgenaue und quantifizierbare Leckrate.

Verständnis der Kompromisse und Fallstricke

Die Messung von Leckraten ist nicht ohne Herausforderungen. Die gewählte Methode hängt von der benötigten Genauigkeit und der Art des zu bewertenden Systems ab.

Das Problem der Ausgasung

Ein großes Problem beim Druckanstiegstest ist die Ausgasung. Dies ist der Prozess, bei dem Moleküle, die an den inneren Oberflächen der Kammer eingeschlossen sind, in das Vakuum freigesetzt werden, was ebenfalls zu einem Druckanstieg führt. Dieser Effekt kann leicht mit einem echten atmosphärischen Leck verwechselt werden, was zu einer Überschätzung der Leckrate führt.

Genauigkeit vs. Einfachheit

Der Druckanstiegstest ist einfach und erfordert nur ein Manometer und eine Uhr, aber seine Genauigkeit ist begrenzt, insbesondere in sehr sauberen Hochvakuumsystemen, wo die Ausgasung der dominierende Faktor sein kann.

Die Präzision von Helium

Ein Helium-Lecksucher ist weitaus genauer, da er die Ausgasung (die hauptsächlich aus Wasserdampf, Stickstoff usw. besteht) ignoriert und nur das Tracergas misst. Dies erfordert jedoch teure, spezialisierte Ausrüstung.

Was ist eine "akzeptable" Leckrate?

Eine akzeptable Leckrate hängt vollständig von der Anwendung ab. Ein System für Grobvakuum könnte eine Leckage von 10⁻³ mbar·L/s tolerieren, während ein High-End-Forschungssystem, das im Ultrahochvakuum (UHV) betrieben wird, eine Gesamtleckrate unter 10⁻¹⁰ mbar·L/s erfordern kann.

Die richtige Wahl für Ihr Ziel treffen

Ihre Messstrategie sollte auf die Anforderungen Ihres Systems abgestimmt sein.

• Wenn Ihr Hauptaugenmerk auf einer schnellen Gesundheitsprüfung eines Grob- oder Mittelvakuumsystems liegt: Der Druckanstiegstest ist ausreichend, um festzustellen, ob ein erhebliches Leck die Leistung beeinträchtigt.
• Wenn Ihr Hauptaugenmerk auf der Lokalisierung eines Lecks zur Reparatur liegt: Ein Helium-Lecksucher im "Sniffer"-Modus ist das effektivste und wichtigste Werkzeug.
• Wenn Ihr Hauptaugenmerk auf der Qualifizierung einer Komponente für Hoch- oder Ultrahochvakuum liegt: Ein quantitativer Helium-Lecktest (wie die Haubenmethode) ist notwendig, um zu zertifizieren, dass das Teil strenge Leistungsstandards erfüllt.

Das Verständnis, wie man ein Vakuumleck richtig misst, ist der erste Schritt zur Diagnose von Problemen und zur Erzielung eines stabilen, leistungsstarken Vakuumsystems.

Zusammenfassungstabelle:

Methode	Primäre Anwendung	Hauptvorteil	Typische Empfindlichkeit (mbar·L/s)
Druckanstiegstest	Schnelle System-Gesundheitsprüfung	Einfach, erfordert nur ein Manometer	~10⁻³ bis 10⁻⁵
Helium-Lecksuche	Lecklokalisierung & hochpräzise Messung	Hochgenau, ignoriert Ausgasung	Bis zu 10⁻¹²
