Was sind die Symptome eines defekten Thermoelements? Diagnose einer Zündflamme, die nicht brennt

Das bei weitem häufigste Symptom eines defekten Thermoelements ist eine Zündflamme, die erlischt, sobald Sie den Bedienknopf loslassen. Wenn Sie die Zündflamme anzünden können, sie aber nicht von selbst brennt, ist ein defektes Thermoelement der Hauptverdächtige. Dies geschieht, weil das Gerät nicht mehr das notwendige elektrische Signal erzeugt, um dem Gasventil mitzuteilen, dass eine Flamme sicher vorhanden ist.

Ein Thermoelement ist ein einfaches Sicherheitsgerät. Sein Ausfall verursacht keinen gefährlichen Zustand; es erzeugt einen sicheren Zustand, indem es die Gaszufuhr abschaltet. Das Verständnis seiner Symptome dient der Diagnose eines Geräts, das korrekt in seinen "Aus"-Zustand zurückgekehrt ist.

Wie ein Thermoelement funktioniert (und warum es ausfällt)

Ein Thermoelement ist ein Sensor, der Wärme in eine winzige Menge Strom umwandelt. Es fungiert als flammenerkennender Sicherheitsschalter in vielen Gasgeräten wie Öfen, Warmwasserbereitern und älteren Gaskaminen.

Das Grundprinzip

Die Spitze des Thermoelements sitzt direkt in der Flamme der Zündflamme. Wenn es erhitzt wird, erzeugt es ein kleines Millivolt-Signal. Dieser elektrische Strom fließt zum Gasventil, wo er einen kleinen Elektromagneten antreibt, der ein Sicherheitsventil offen hält und so Gas zur Zündflamme strömen lässt.

Warum es Gefahren verhindert

Erlischt die Zündflamme aus irgendeinem Grund, kühlt das Thermoelement sofort ab. Das elektrische Signal stoppt, der Elektromagnet wird stromlos, und das Sicherheitsventil schnappt zu. Dies stoppt den Fluss von unverbranntem Gas und verhindert eine mögliche Explosion.

Häufige Ausfallarten

Ein Ausfall tritt typischerweise auf eine von drei Arten auf:

1. Verschleiß: Über Tausende von Heiz- und Kühlzyklen ermüdet das Metall und kann keine ausreichende Spannung mehr erzeugen.
2. Ruß- oder Kohlenstoffablagerungen: Eine schmutzige Zündflamme kann eine Rußschicht auf der Thermoelementspitze ablagern. Dies isoliert sie von der Flamme und verhindert, dass sie heiß genug wird.
3. Physische Beschädigung oder Fehlausrichtung: Die Spitze kann vom heißesten Teil der Flamme wegbiegen oder im Laufe der Zeit reißen und durchbrennen.

Diagnose der wichtigsten Symptome

Während eine Zündflamme, die nicht brennt, das klassische Zeichen ist, können andere Symptome auf ein Thermoelement hinweisen, das intermittierend ausfällt oder kurz vor dem vollständigen Ausfall steht.

Symptom: Die Zündflamme bleibt nicht an

Dies ist das entscheidende Symptom. Sie können den Gasregelknopf drücken, die Zündflamme mit einem Feuerzeug anzünden und eine stabile Flamme sehen. Doch wenige Augenblicke, nachdem Sie den Knopf loslassen, erlischt die Flamme. Dies deutet darauf hin, dass das Thermoelement nicht die Millivoltspannung erzeugt, die zum Offenhalten des Gasventils erforderlich ist.

Symptom: Das Gerät funktioniert intermittierend

Ihr Ofen oder Warmwasserbereiter funktioniert möglicherweise stunden- oder tagelang einwandfrei und schaltet sich dann plötzlich ab. Nach dem erneuten Anzünden der Zündflamme funktioniert er wieder für einen zufälligen Zeitraum. Dies deutet darauf hin, dass das Thermoelement schwach ist und eine grenzwertige Spannung erzeugt. Leichte Zugluft oder Schwankungen im Gasdruck können ausreichen, um es leicht abzukühlen und einen Ausfall zu verursachen.

Symptom: Eine schwache oder flackernde Zündflamme

Obwohl oft ein Problem mit der Zündflammendüse selbst, kann eine schwache Zündflamme auch ein Symptom im Zusammenhang mit dem Thermoelement sein. Wenn die Flamme klein, gelb oder flackernd ist, ist sie möglicherweise nicht heiß genug, um das Thermoelement richtig zu erwärmen, was dazu führt, dass das System abschaltet. Das Thermoelement funktioniert, aber die Flamme erfüllt ihre Aufgabe nicht.

Symptom: Sichtbarer Ruß oder Korrosion

Eine schnelle Sichtprüfung kann sehr aufschlussreich sein. Wenn die Kupferspitze des Thermoelements mit schwarzem Ruß überzogen, stark korrodiert oder verbrannt und narbig erscheint, ist sie sehr wahrscheinlich beeinträchtigt. Eine saubere, glatte Spitze ist für eine ordnungsgemäße Wärmeübertragung notwendig.

Fehldiagnose: Wenn es nicht das Thermoelement ist

Es ist entscheidend zu verstehen, dass andere Komponenten die Symptome eines defekten Thermoelements nachahmen können. Das Ausschließen dieser kann Ihnen Zeit und die Kosten für den Austausch eines nicht defekten Teils ersparen.

Eine verschmutzte Zündflammendüse

Dies ist die häufigste Fehldiagnose. Die Zündflammendüse ist eine winzige Düse, die das Gas für die Zündflamme leitet. Wenn sie mit Staub oder Schmutz verstopft ist, erzeugt sie eine kleine, schwache Flamme, die das Thermoelement nicht ausreichend umhüllt. Das Reinigen der Düse und der Zündflammenbaugruppe löst das Problem oft.

Ein defektes Gasventil

In selteneren Fällen funktioniert das Thermoelement möglicherweise perfekt, aber der Elektromagnet im Gasregelventil ist ausgefallen. Selbst mit dem richtigen Spannungssignal kann das Ventil selbst nicht offen bleiben. Dies ist eine komplexere und teurere Reparatur.

Ein anhaltender Luftzug

Wenn sich das Gerät in einem zugigen Bereich befindet, kann die Zündflamme vom Thermoelement weggeblasen werden. Das Thermoelement kühlt ab, denkt, die Flamme sei aus, und schaltet korrekt die Gaszufuhr ab. Das Anbringen von Zugschutzschildern und das Abdichten des Bereichs kann dies beheben.

Nächste Schritte: Von der Diagnose zur Lösung

Sobald Sie die Symptome analysiert haben, können Sie einen logischen nächsten Schritt unternehmen.

• Wenn Sie Ruß oder eine leichte Fehlausrichtung vermuten: Versuchen Sie zuerst, die Thermoelementspitze und die Zündflammendüse mit einer weichen Drahtbürste oder Stahlwolle zu reinigen. Dies kostet nichts und ist eine sehr häufige Lösung.
• Wenn das Problem mit der Zündflamme anhält und die Reinigung nicht hilft: Ersetzen Sie das Thermoelement. Es ist ein standardmäßiges, preiswertes Teil, und der Austausch ist eine häufige Heimwerkeraufgabe für diejenigen, die sich mit Gasgeräten auskennen.
• Wenn ein neues Thermoelement das Problem nicht löst: Das Problem liegt wahrscheinlich am Gasregelventil oder einer anderen Systemkomponente. Zu diesem Zeitpunkt ist es am besten, einen qualifizierten Heizungs-, Lüftungs- und Klimatechniker für eine professionelle Diagnose zu kontaktieren.

Dieser Diagnoseprozess ermöglicht es Ihnen, das Problem genau zu identifizieren und eine fundierte Entscheidung über die Reparatur zu treffen.

Zusammenfassungstabelle:

Symptom	Bedeutung	Häufige Ursache
Zündflamme erlischt nach dem Loslassen des Knopfes	Thermoelement erzeugt nicht genug Spannung	Verschleiß, Rußablagerungen
Gerät funktioniert intermittierend	Thermoelement erzeugt schwache, grenzwertige Spannung	Alterndes Metall, leichte Flammenfluktuationen
Schwache oder flackernde Zündflamme	Flamme erwärmt Thermoelement nicht richtig	Verstopfte Zündflammendüse, Zugluft
Sichtbarer Ruß oder Korrosion an der Spitze	Thermoelement ist isoliert oder beschädigt	Schmutzige Flamme, physische Beschädigung

Zeigt das Heizsystem Ihrer Laborausrüstung diese Symptome? KINTEK ist spezialisiert auf Laborausrüstung und Verbrauchsmaterialien und bietet zuverlässige Ersatzteile und fachkundige Unterstützung, um Ihr Labor sicher und effizient am Laufen zu halten. Lassen Sie nicht zu, dass eine fehlerhafte Komponente Ihre Arbeit stört – kontaktieren Sie noch heute unsere Experten für eine Beratung und stellen Sie sicher, dass die kritischen Systeme Ihres Labors mit höchster Leistung arbeiten.

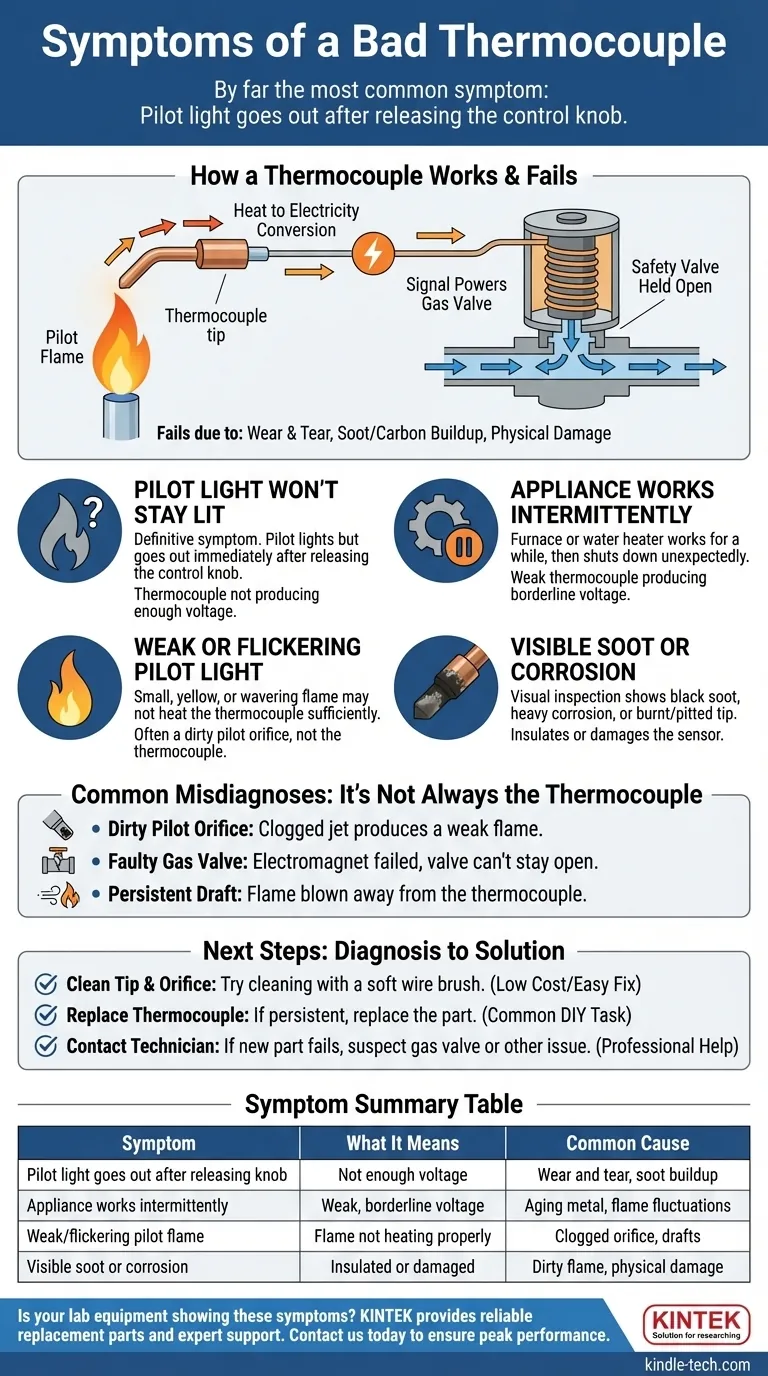

Visuelle Anleitung
