Im Kern ist die Goldbeschichtung für das REM eine Präparationstechnik, die elektrisch nicht-leitende Proben unter einem Rasterelektronenmikroskop (REM) sichtbar und stabil macht. Dieser Prozess, bekannt als Sputterbeschichtung, trägt eine ultradünne Goldschicht auf die Probe auf, die das Entstehen bildverzerrender elektrischer Ladungen verhindert und das Signal zur Erstellung des Endbildes verstärkt.
Die grundlegende Herausforderung des REM besteht darin, dass sich der für die Bildgebung verwendete Elektronenstrahl auf nicht-leitenden Materialien ansammelt und eine statische Ladung erzeugt, die das Bild ruiniert. Eine mikrofeine Goldbeschichtung bietet einen leitfähigen Pfad, damit diese Ladung abgeleitet werden kann, wodurch die Probe effektiv geerdet wird und eine klare, stabile Analyse ermöglicht wird.
Das Problem: Elektronenstrahlen und nicht-leitende Proben
Um die Notwendigkeit einer Goldbeschichtung zu verstehen, müssen Sie zunächst die Kerninteraktion zwischen einem REM und einer nicht-leitenden Probe verstehen.
Was ist "Probenaufladung"?
Ein REM funktioniert, indem es einen fokussierten Strahl hochenergetischer Elektronen über die Oberfläche einer Probe scannt.
Wenn diese Elektronen auf das Material treffen, müssen sie einen Weg zur Erdung haben. Bei einem leitfähigen Material wie Metall geschieht dies automatisch.
Bei einer nicht-leitenden oder schlecht-leitenden Probe (wie Polymeren, Keramiken oder biologischem Gewebe) sammeln sich die Elektronen auf der Oberfläche an und erzeugen eine negative statische Ladung. Dieses Phänomen wird als Probenaufladung bezeichnet.
Die Folgen der Aufladung
Die Probenaufladung ist katastrophal für die Bildgebung. Sie erzeugt schwerwiegende visuelle Artefakte, die eine genaue Analyse der Probe unmöglich machen.
Diese Artefakte umfassen extrem helle oder dunkle Flecken, Bildverschiebung und -drift sowie einen vollständigen Verlust von Oberflächendetails.
Wie die Gold-Sputterbeschichtung das Problem löst
Die Sputterbeschichtung ist die Standardlösung für die Probenaufladung. Dabei wird ein metallischer Film, typischerweise 2–20 Nanometer dick, auf die Probe aufgetragen.
Erzeugung eines leitfähigen Pfades
Die Hauptfunktion der Goldschicht besteht darin, die Oberfläche der Probe elektrisch leitfähig zu machen.
Dieser dünne, durchgehende Film verbindet die gesamte Oberfläche der Probe mit dem Aluminiumhalter, auf dem sie montiert ist und der mit dem REM-Tisch geerdet ist. Dies bietet einen Weg für die ankommenden Elektronen, sich abzuleiten, wodurch eine Ladungsansammlung verhindert wird.
Verbesserung des Bildgebungssignals
Ein sekundärer, aber entscheidender Vorteil ist die Verbesserung des Bildgebungssignals. REM-Bilder werden meist durch den Nachweis von Sekundärelektronen (SE) gebildet, die von der Probenoberfläche emittiert werden.
Gold ist ein sehr effizienter Emitter von Sekundärelektronen. Die Beschichtung erhöht die Anzahl der produzierten SEs dramatisch, was das Signal-Rausch-Verhältnis verbessert und zu einem schärferen, klareren und detaillierteren Bild führt.
Warum Gold eine gängige Wahl ist
Obwohl auch andere Metalle wie Platin oder Iridium verwendet werden können, ist Gold aus mehreren Gründen ein beliebter Standard.
Es besitzt eine hohe elektrische Leitfähigkeit und lässt sich relativ einfach und effizient in einem Sputter-Coater auftragen. Seine Korngröße ist klein genug, um für die meisten Anwendungen mit niedriger und mittlerer Vergrößerung unauffällig zu sein, was es zu einer zuverlässigen und kostengünstigen Wahl macht.
Verständnis der Kompromisse und Einschränkungen
Obwohl unerlässlich, ist die Goldbeschichtung keine perfekte Lösung und bringt entscheidende Kompromisse mit sich, die jeder Analytiker berücksichtigen muss.
Die ursprüngliche Oberfläche wird verdeckt
Der größte Nachteil ist, dass Sie nicht mehr die wahre Oberfläche der Probe abbilden oder analysieren. Sie bilden die Goldschicht ab, die sich an sie anpasst.
Dies macht Techniken wie die energiedispersive Röntgenspektroskopie (EDS), die die elementare Zusammensetzung bestimmt, am Originalmaterial unmöglich. Die Analyse wird einfach Gold nachweisen.
Es kann die Ultra-Hochauflösung einschränken
Für die meisten Tisch- oder Allzweck-REMs ist die Auflösung nicht hoch genug, um die Kornstruktur der Goldbeschichtung zu "sehen".
Bei Hochleistungs-REMs, die bei sehr hohen Vergrößerungen arbeiten, können die Goldkörner selbst jedoch sichtbar werden und die feinsten nanoskaligen Merkmale der darunterliegenden Probe verdecken.
Die richtige Wahl für Ihre Analyse treffen
Die Wahl der richtigen Oberflächenpräparation ist entscheidend für den Erhalt aussagekräftiger Daten. Ihr analytisches Ziel sollte Ihren Ansatz bestimmen.
- Wenn Ihr Hauptaugenmerk auf der allgemeinen Morphologie bei niedriger bis mittlerer Vergrößerung liegt: Gold ist eine ausgezeichnete, kostengünstige und standardmäßige Wahl, um Aufladung zu verhindern und ein klares Bild zu erhalten.
- Wenn Ihr Hauptaugenmerk auf der elementaren Oberflächenanalyse (EDS) liegt: Sie müssen eine metallische Beschichtung vermeiden. Die Verwendung einer leitfähigen Kohlenstoffbeschichtung oder die Analyse der unbeschichteten Probe im Niedervakuum ist erforderlich.
- Wenn Ihr Hauptaugenmerk auf der Ultra-Hochauflösungsbildgebung liegt: Sie sollten ein feinkörnigeres (und teureres) Metall wie Platin oder Iridium in Betracht ziehen, um Beschichtungsartefakte zu minimieren.
Letztendlich ist die richtige Probenpräparation die Grundlage für eine qualitativ hochwertige Elektronenmikroskopie.
Zusammenfassungstabelle:
| Zweck | Hauptvorteil | Gängige Anwendung |
|---|---|---|
| Aufladung verhindern | Leitet die Elektronenstrahlladung ab | Nicht-leitende Proben (Polymere, Keramiken, biologisches Gewebe) |
| Signal verstärken | Verbessert die Sekundärelektronenemission für klarere Bilder | Morphologiestudien bei niedriger bis mittlerer Vergrößerung |
| Probenstabilität | Bietet einen leitfähigen Weg zur Erdung | Allgemeine REM-Analyse |
Bereit für klare, stabile REM-Bilder?
Die richtige Probenpräparation ist die Grundlage für eine qualitativ hochwertige Elektronenmikroskopie. Wenn Sie mit nicht-leitenden Materialien arbeiten und zuverlässige Ergebnisse benötigen, ist KINTEK für Sie da.
Als Ihr spezialisierter Partner für Laborausstattung und Verbrauchsmaterialien bieten wir die präzisen Sputter-Coater und das Fachwissen, die Ihr Labor benötigt, um Aufladung zu verhindern und Ihre REM-Analyse zu verbessern.
Kontaktieren Sie noch heute unsere Experten, um Ihre spezifische Anwendung zu besprechen und die ideale Lösung für Ihr Labor zu finden!

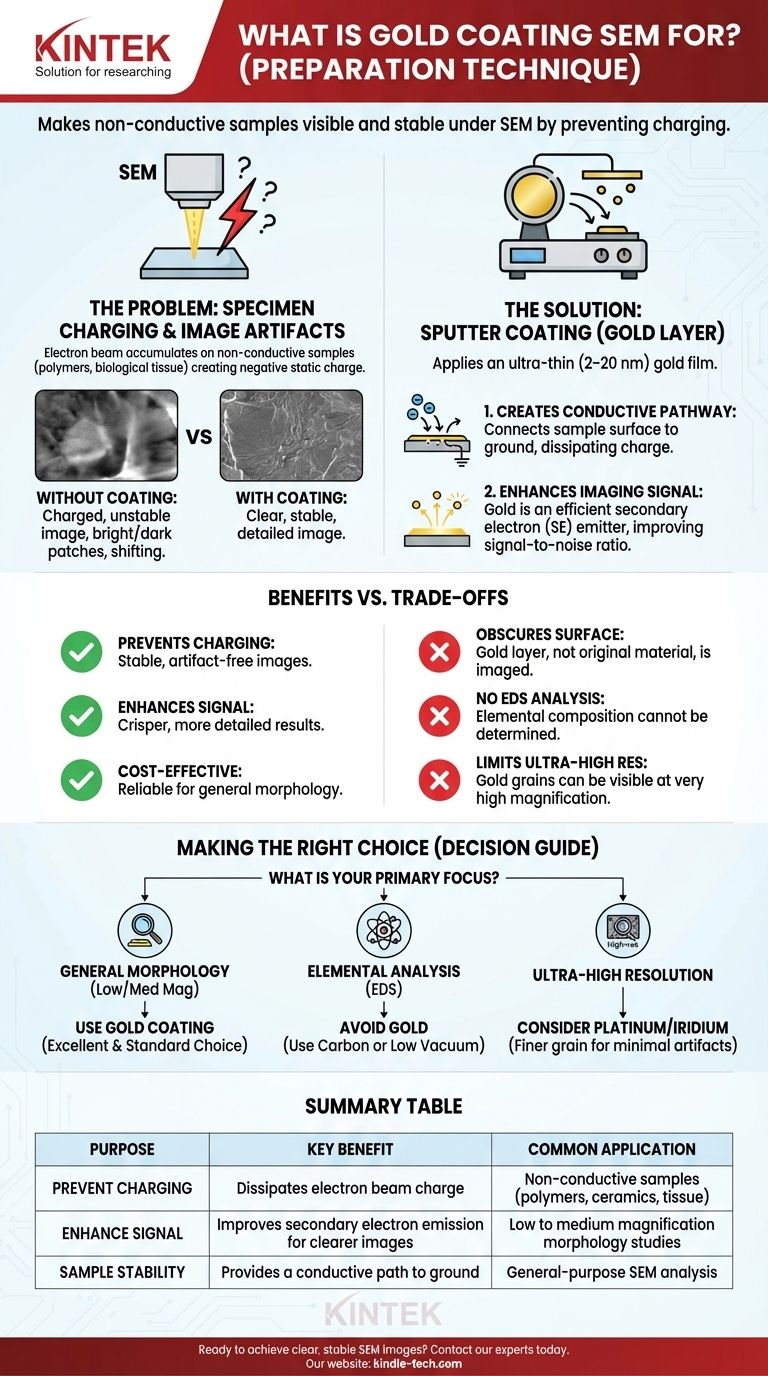

Visuelle Anleitung
