Was ist die Verdampfungstechnik mittels Elektronenstrahl? Erzielung von hochreiner Dünnschichtabscheidung

Im Kern ist die Elektronenstrahlverdampfung eine hochentwickelte Technik zur Herstellung außergewöhnlich dünner, hochreiner Schichten. Es handelt sich um eine Art der physikalischen Gasphasenabscheidung (PVD), bei der ein Ausgangsmaterial, das sich im Vakuum befindet, durch einen fokussierten, energiereichen Elektronenstrahl erhitzt wird, bis es verdampft. Dieser Dampf wandert dann und kondensiert auf einem Substrat, wodurch eine gleichmäßige Beschichtung entsteht.

Obwohl es viele Methoden zur Herstellung von Dünnschichten gibt, zeichnet sich die Elektronenstrahlverdampfung durch ihre Präzision und Reinheit aus. Sie verwendet eine „saubere“ Energiequelle – Elektronen –, um nur das Zielmaterial direkt zu erhitzen, wodurch die bei anderen thermischen Techniken übliche Kontamination vermieden wird.

Der Kernmechanismus: Vom Elektron zur Schicht

Um den Wert der E-Strahlen-Verdampfung zu verstehen, müssen wir den Prozess zunächst in seine grundlegenden Schritte unterteilen. Jeder Schritt wird präzise gesteuert, um sicherzustellen, dass die Endschicht anspruchsvolle Spezifikationen erfüllt.

Schritt 1: Erzeugung des Elektronenstrahls

Der Prozess beginnt mit einem Wolframfaden. Ein hoher elektrischer Strom wird durch diesen Faden geleitet, wodurch er auf eine extreme Temperatur erhitzt wird. Diese intensive Hitze verursacht eine thermionische Emission, die Freisetzung von Elektronen von der Oberfläche des Filaments.

Schritt 2: Beschleunigung und Fokussierung des Strahls

Sobald sie freigesetzt sind, werden diese Elektronen durch ein starkes elektrisches Feld, typischerweise zwischen 5 und 10 Kilovolt (kV), beschleunigt. Anschließend wird ein Magnetfeld verwendet, um diese Hochenergierelektronen zu einem engen, präzisen Strahl zu fokussieren und sie zum Ziel zu leiten.

Schritt 3: Verdampfung des Ausgangsmaterials

Das abzuscheidende Ausgangsmaterial wird in einem wasserkühlten Kupfertiegel oder -schmelztiegel gehalten. Wenn der fokussierte Elektronenstrahl auf das Material trifft, wird die immense kinetische Energie der Elektronen augenblicklich in thermische Energie umgewandelt. Diese lokale Erhitzung ist so intensiv, dass das Material schnell schmilzt und verdampft (oder sublimiert, indem es direkt von einem Feststoff in ein Gas übergeht).

Schritt 4: Abscheidung auf dem Substrat

Dieser gasförmige Dampf wandert durch die Vakuumkammer nach oben. Er erreicht schließlich das kühlere Substrat, das strategisch über der Quelle positioniert ist. Bei Kontakt kondensiert der Dampf wieder zu einem Feststoff und bildet einen dünnen, dichten und hochreinen Film auf der Oberfläche des Substrats, typischerweise zwischen 5 und 250 Nanometer dick.

Die entscheidende Rolle des Vakuums

Der gesamte E-Strahlen-Verdampfungsprozess findet in einer Hochvakuumkammer statt. Diese kontrollierte Umgebung ist nicht zufällig; sie ist aus zwei Hauptgründen unerlässlich.

Gewährleistung der Filmsauberkeit

Das Vakuum entfernt praktisch alle anderen Gasmoleküle, wie Sauerstoff und Stickstoff, aus der Kammer. Dies verhindert, dass das verdampfte Material während seines Weges mit Verunreinigungen reagiert, was für die Erzielung eines hochfrequenten Films von entscheidender Bedeutung ist.

Ermöglichung einer effizienten Abscheidung

Im Vakuum können Dampfpartikel in einer geraden, ununterbrochenen Bahn von der Quelle zum Substrat gelangen. Dies wird als Sichtlinienabscheidung (Line-of-Sight Deposition) bezeichnet. Ohne Vakuum würden die Partikel mit Luftmolekülen kollidieren und streuen, was die Bildung eines gleichmäßigen Films verhindert.

Verständnis der Kompromisse

Wie jeder spezialisierte Prozess hat die Elektronenstrahlverdampfung deutliche Vorteile und Einschränkungen, die sie für bestimmte Anwendungen geeignet machen.

Vorteil: Unübertroffene Reinheit und Materialverträglichkeit

Da der Elektronenstrahl das Ausgangsmaterial direkt erhitzt, bleibt der umgebende Tiegel kühl. Dies verhindert, dass das Tiegelmaterial selbst schmilzt oder Gase abgibt, was den Film verunreinigen würde. Dadurch kann die Technik für eine Vielzahl von Materialien verwendet werden, einschließlich solcher mit sehr hohen Schmelzpunkten (feuerfeste Metalle), die mit anderen Methoden nur schwer zu verdampfen sind.

Vorteil: Hohe Energieeffizienz

Die Energie wird genau dort abgegeben, wo sie benötigt wird – auf der Oberfläche des Ausgangsmaterials. Dies macht den Prozess sehr effizient und ermöglicht hohe Abscheidungsraten und eine ausgezeichnete Kontrolle über die Filmdicke.

Einschränkung: Sichtlinienabdeckung

Der geradlinige Weg der Dampfpartikel erschwert die gleichmäßige Beschichtung komplexer dreidimensionaler Formen mit scharfen Kanten oder Hinterschneidungen. Die Teile des Substrats, die sich nicht in direkter Sichtlinie zur Quelle befinden, erhalten wenig bis keine Beschichtung.

Überlegung: Reaktive Verdampfung

Diese Einschränkung kann auch eine Chance sein. Durch das gezielte Einleiten einer kontrollierten Menge eines reaktiven Gases (wie Sauerstoff oder Stickstoff) in die Kammer können Verbundfilme gebildet werden. Beispielsweise kann die Verdampfung von Titan in einer Sauerstoffatmosphäre einen Titandioxid (TiO₂)-Film erzeugen.

Die richtige Wahl für Ihr Ziel treffen

Die Auswahl einer Abscheidungsmethode hängt vollständig von den gewünschten Eigenschaften des Endfilms und der Geometrie Ihres Substrats ab.

• Wenn Ihr Hauptaugenmerk auf maximaler Filmsauberkeit und -dichte liegt: E-Strahl ist eine ausgezeichnete Wahl, da der wassergekühlte Tiegel und der direkte Heizmechanismus die Kontamination minimieren.
• Wenn Sie Materialien mit hohem Schmelzpunkt oder feuerfeste Materialien abscheiden müssen: Die intensive, lokalisierte Erwärmung durch den Elektronenstrahl macht ihn zu einer der effektivsten verfügbaren Methoden.
• Wenn Sie optische Beschichtungen oder fortschrittliche Halbleiter herstellen: Die präzise Dickenkontrolle und die hohe Reinheit, die durch die Elektronenstrahlverdampfung geboten werden, sind für diese Anwendungen unerlässlich.
• Wenn Sie komplexe 3D-Teile mit gleichmäßiger Dicke beschichten: Möglicherweise müssen Sie eine Substratrotation einbeziehen oder eine konformere Methode wie das Sputtern in Betracht ziehen.

Letztendlich bietet die Elektronenstrahlverdampfung ein unvergleichliches Maß an Kontrolle und Reinheit für die Entwicklung von Hochleistungsdünnschichten.

Zusammenfassungstabelle:

Hauptmerkmal	Detail
Prozesstyp	Physikalische Gasphasenabscheidung (PVD)
Hauptvorteil	Hohe Reinheit & Materialverträglichkeit bei hohem Schmelzpunkt
Typische Filmdicke	5 - 250 Nanometer
Kritische Umgebung	Hochvakuumkammer
Haupteinschränkung	Sichtlinienabscheidung (weniger konform)

Bereit, überlegene Dünnschichten mit Präzision und Reinheit zu entwickeln? Der Prozess der Elektronenstrahlverdampfung ist ideal für anspruchsvolle Anwendungen in der Halbleiterfertigung, bei optischen Beschichtungen und in der Forschung und Entwicklung. KINTEK ist spezialisiert auf die Bereitstellung von Hochleistungs-Laborgeräten und Verbrauchsmaterialien, um Ihren spezifischen Abscheidungsanforderungen gerecht zu werden. Kontaktieren Sie noch heute unsere Experten, um zu besprechen, wie unsere Lösungen die Fähigkeiten Ihres Labors verbessern und Ihre Projekte voranbringen können.

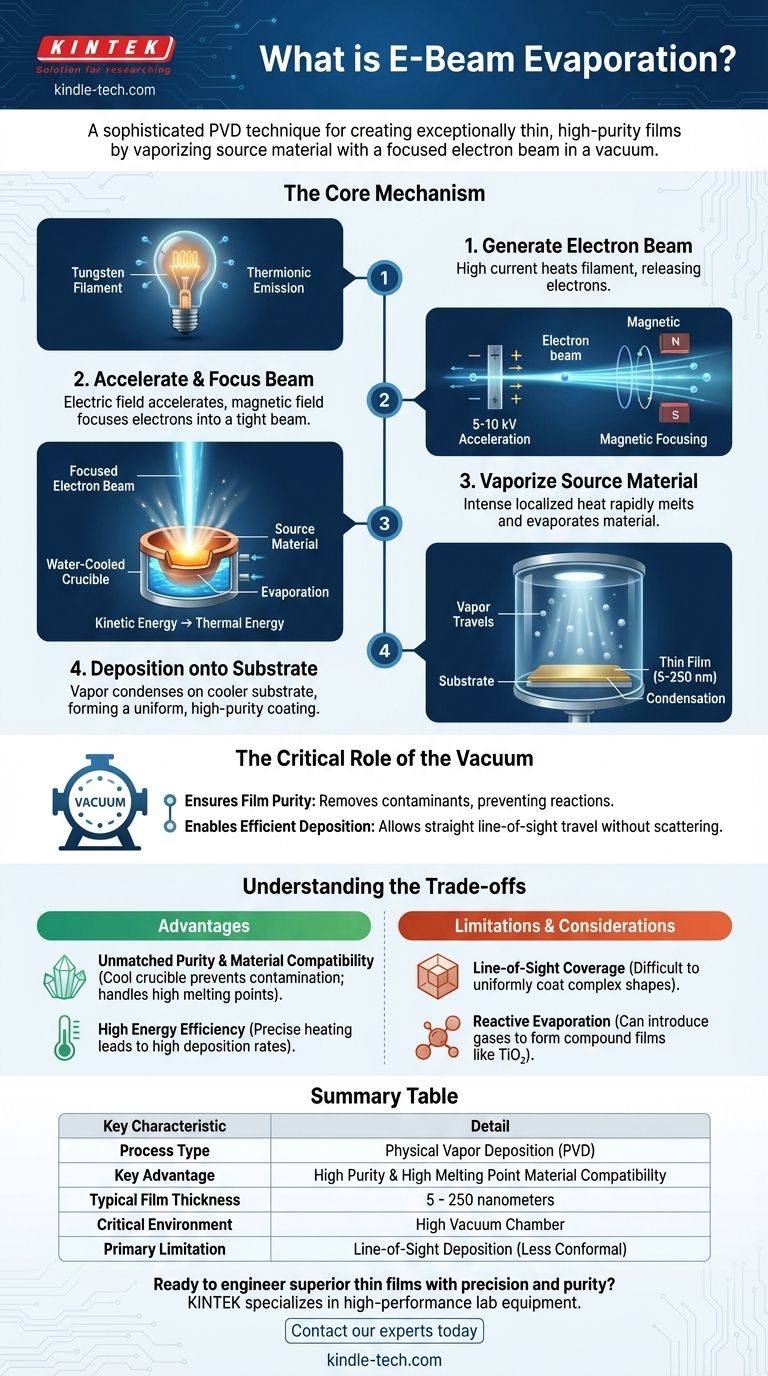

Visuelle Anleitung
