Wissen Wie hoch ist die Sputteringrate?Schlüsselfaktoren und Anwendungen bei der Dünnschichtabscheidung
Autor-Avatar

Technisches Team · Kintek Solution

Aktualisiert vor 2 Monaten

Wie hoch ist die Sputteringrate?Schlüsselfaktoren und Anwendungen bei der Dünnschichtabscheidung

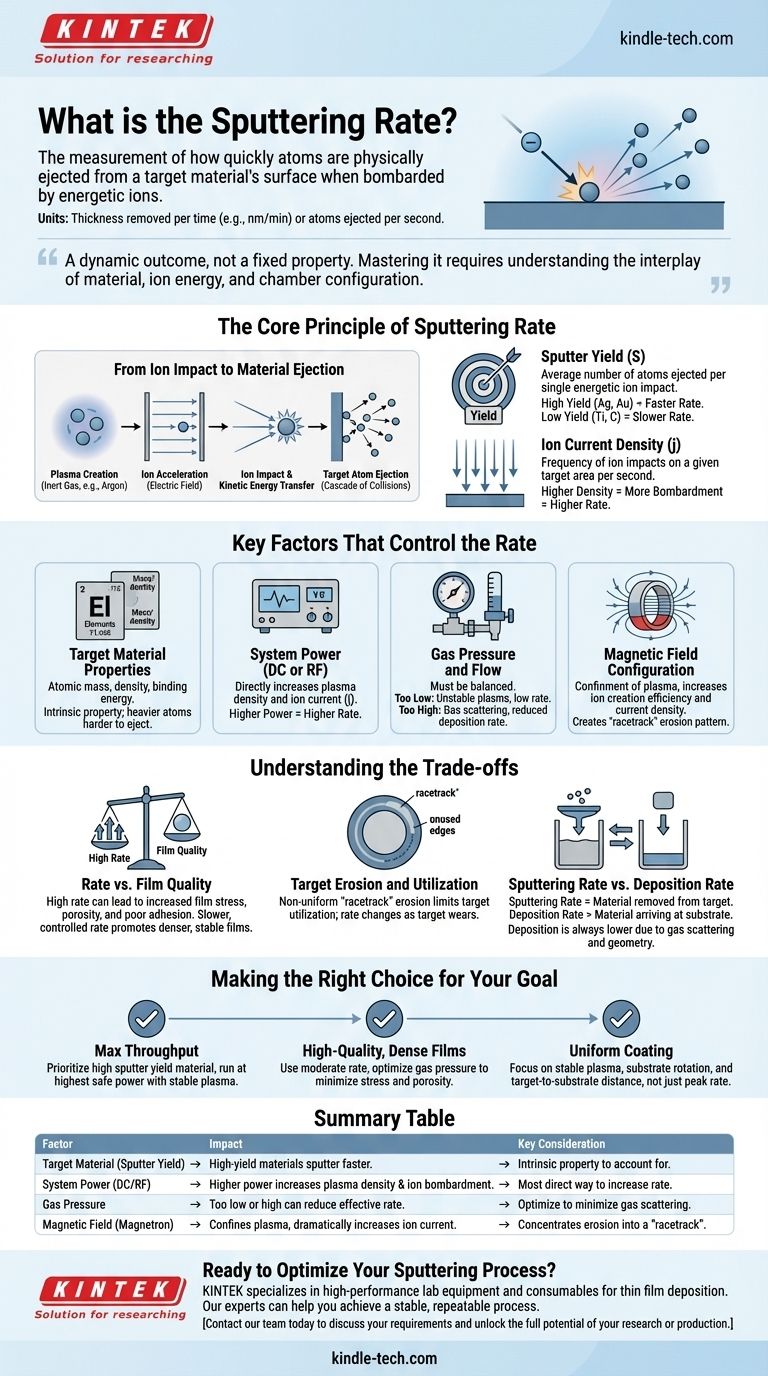

Die Sputterrate ist ein kritischer Parameter bei der Abscheidung von Dünnschichten. Sie gibt die Geschwindigkeit an, mit der das Zielmaterial ausgestoßen und auf einem Substrat abgeschieden wird.Sie wird von Faktoren wie der Sputterausbeute, der Ionenenergie, den Eigenschaften des Zielmaterials und den Sputterbedingungen beeinflusst.Die Sputterrate kann mit einer speziellen Gleichung berechnet werden, in die die Sputterausbeute, das Molgewicht des Targets, die Materialdichte und die Ionenstromdichte einfließen.Das Verständnis und die Kontrolle der Sputterrate sind für die Erzielung gleichmäßiger und hochwertiger Dünnschichten bei Anwendungen wie der Halbleiterherstellung, optischen Beschichtungen und der Oberflächentechnik unerlässlich.

Die wichtigsten Punkte werden erklärt:

Wie hoch ist die Sputteringrate?Schlüsselfaktoren und Anwendungen bei der Dünnschichtabscheidung
  1. Definition der Sputtering Rate:

    • Die Sputterrate ist definiert als die Anzahl der Monolagen, die pro Sekunde von der Oberfläche eines Targets gesputtert werden.Sie gibt an, wie schnell das Material vom Target abgetragen und auf dem Substrat abgelagert wird.
    • Mathematisch wird er durch die folgende Gleichung dargestellt:
      [
      \text{Sputtering rate} = \frac{MSj}{pN_A e}
      • ]
      • wobei:
      • ( M ) = Molgewicht des Targetmaterials,
      • ( S ) = Sputterausbeute (Anzahl der pro einfallendem Ion ausgestoßenen Targetatome),
      • ( j ) = Ionenstromdichte,
      • ( p ) = Stoffdichte,
  2. ( N_A ) = Avogadrosche Zahl, ( e ) = Elektronenladung.

    • Faktoren, die die Zerstäubungsrate beeinflussen:
      • Sputterausbeute (S)
      • :Die Anzahl der pro einfallendem Ion ausgestoßenen Zielatome.Sie hängt ab von:
      • Energie der einfallenden Ionen,
      • Masse der Ionen und der Zielatome,
    • Einfallswinkel, Oberflächenbindungsenergie des Zielmaterials.
    • Ionenstromdichte (j):Die Dichte der Ionen, die die Oberfläche des Targets beschießen.Eine höhere Ionenstromdichte erhöht die Zerstäubungsrate.
      • Eigenschaften des Zielmaterials
      • :
    • Molare Masse (( M )):Schwerere Atome können aufgrund höherer Bindungsenergien geringere Sputteringraten aufweisen. Materialdichte (( p )):Dichtere Materialien benötigen möglicherweise mehr Energie zum Sputtern.
      • Sputtering Bedingungen
      • :
      • Art der Stromquelle (DC oder RF):Das DC-Sputtern ist bei leitfähigen Materialien gebräuchlicher, während das RF-Sputtern für Isolatoren verwendet wird.
  3. Kammerdruck:Ein optimaler Druck gewährleistet eine effiziente Energieübertragung und eine gleichmäßige Abscheidung. Kinetische Energie der emittierten Partikel:Eine höhere Energie verbessert die Oberflächenbeweglichkeit und die Schichtqualität.

    • Einfluss der Sputterrate auf die Dünnschichtabscheidung:
    • Einheitlichkeit:Eine konstante Sputterrate ist entscheidend für die Herstellung gleichmäßiger dünner Schichten.Schwankungen in der Rate können zu ungleichmäßiger Dicke und Defekten führen.
    • Qualität der Folie:Die Sputterrate beeinflusst die Mikrostruktur, die Dichte und die Haftung der abgeschiedenen Schicht.Kontrollierte Raten gewährleisten hochwertige Schichten mit den gewünschten Eigenschaften.
  4. Prozess-Effizienz:Die Optimierung der Sputterrate verbessert die Materialausnutzung und verringert den Abfall, wodurch der Prozess kosteneffektiver wird.

    • Praktische Überlegungen für Einkäufer von Geräten und Verbrauchsmaterialien:
    • Auswahl des Zielmaterials:Wählen Sie Materialien mit geeignetem Molekulargewicht, Dichte und Bindungsenergie, um die gewünschte Sputterrate zu erreichen.
    • Kompatibilität der Stromquelle:Stellen Sie sicher, dass das Sputtersystem (DC oder RF) mit dem Zielmaterial und den Anwendungsanforderungen kompatibel ist.
    • Prozesskontrolle:Investieren Sie in Systeme mit präziser Steuerung von Ionenenergie, Stromdichte und Kammerdruck, um gleichbleibende Sputterraten zu gewährleisten.
  5. Kosten-Effizienz:Bewerten Sie die Kompromisse zwischen Sputterrate, Filmqualität und Betriebskosten, um die wirtschaftlichste Lösung zu wählen.

    • Anwendungen der Sputtering Rate Control:
    • Halbleiterherstellung:Die präzise Steuerung der Sputterraten ist für die Abscheidung dünner Schichten in integrierten Schaltkreisen und in der Mikroelektronik unerlässlich.
    • Optische Beschichtungen:Gleichmäßige Sputterraten gewährleisten hochwertige Reflexions- und Antireflexionsschichten für Linsen und Spiegel.

Oberflächentechnik

:Kontrollierte Sputteringraten werden verwendet, um Oberflächeneigenschaften wie Härte, Verschleißfestigkeit und Korrosionsbeständigkeit zu verändern.

Durch das Verständnis der Faktoren, die die Sputterrate und ihre Auswirkungen auf die Dünnschichtabscheidung beeinflussen, können die Käufer von Anlagen und Verbrauchsmaterialien fundierte Entscheidungen treffen, um ihre Prozesse zu optimieren und hochwertige Ergebnisse zu erzielen. Zusammenfassende Tabelle:
Aspekt Einzelheiten
Definition Anzahl der Monoschichten, die pro Sekunde von der Oberfläche eines Targets gesputtert werden.
Gleichung ( \text{Sputtering rate} = \frac{MSj}{pN_A e} )
Schlüsselfaktoren Sputterausbeute, Ionenstromdichte, Eigenschaften des Zielmaterials, Bedingungen.
Auswirkungen auf die Abscheidung Gleichmäßigkeit, Filmqualität, Prozesseffizienz.

Anwendungen Halbleiterherstellung, optische Beschichtungen, Oberflächentechnik. Optimieren Sie Ihren Dünnschicht-Beschichtungsprozess -
