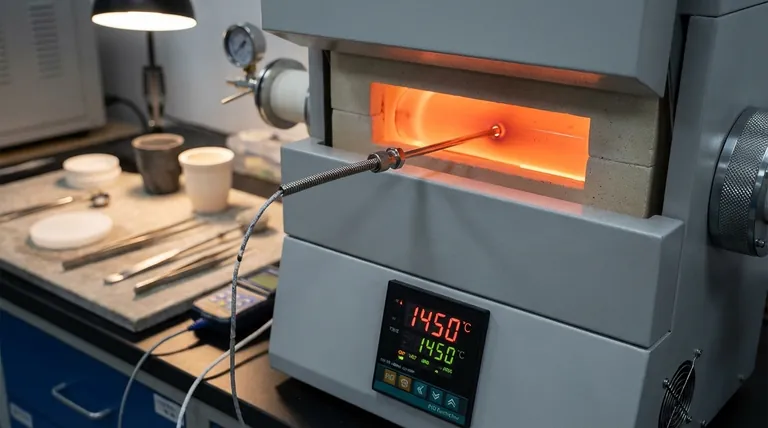

Welche Temperatursensoren werden in Öfen verwendet? Präzise Steuerung mit Typ-S-Thermoelementen erreichen

Im Herzen des Steuerungssystems eines Ofens befindet sich ein spezieller Sensor, der extremen Temperaturen standhält. Der gebräuchlichste Typ ist ein Thermoelement, insbesondere ein Typ-S-Platin-Rhodium-Thermoelement, das wegen seiner Stabilität und Genauigkeit bei den sehr hohen Temperaturen in Industrie- und Laboröfen gewählt wird.

Die Wahl des Temperatursensors dient nicht nur der Messung der Wärme; es geht darum, die präzise Steuerung, Sicherheit und Wiederholbarkeit zu ermöglichen, die für hochentwickelte Heizprozesse erforderlich sind. Der Sensor ist das kritische Bindeglied zwischen dem physikalischen Zustand des Ofens und seinem digitalen Steuerungssystem.

Die Rolle von Thermoelementen in Hochtemperaturbereichen

Die Fähigkeit eines Ofens, ein komplexes Heizprogramm auszuführen, hängt vollständig von der Qualität seiner Temperaturrückmeldung ab. Dieses Feedback stammt von einem Sensor, der unter harten Bedingungen überleben und genau bleiben kann.

Was ist ein Thermoelement?

Ein Thermoelement ist ein Sensor, der aus zwei unterschiedlichen Metalldrähten besteht, die an einem Ende verbunden sind, bekannt als „heiße Lötstelle“. Wenn diese Lötstelle erhitzt wird, erzeugt sie eine kleine Spannung, die proportional zur Temperatur ist.

Diese Spannung wird dann vom Ofenregler ausgelesen, der sie wieder in eine Temperaturanzeige umwandelt.

Warum Platin-Rhodium (Typ S)?

Obwohl es viele Arten von Thermoelementen gibt, ist Typ S (Platin-Rhodium) aus mehreren wichtigen Gründen der Standard für Hochtemperaturofen.

Er bietet hervorragende Genauigkeit und Stabilität bei Temperaturen bis zu 1450 °C (ca. 2640 °F) und kann bei noch höheren Temperaturen zeitweise verwendet werden. Dies macht ihn ideal für Prozesse wie Glühen, Sintern und Forschungsanwendungen.

Darüber hinaus trägt seine Beständigkeit gegen Oxidation und Korrosion bei hohen Temperaturen zu einer langen und zuverlässigen Lebensdauer bei, oft in einer schützenden „gepanzerten“ Hülle.

Verbindung des Sensors mit dem Steuerungssystem

Der Sensor selbst ist nur ein Teil eines größeren Systems. Seine Daten werden in einen Regler eingespeist, der intelligente Entscheidungen zur Steuerung des Heizprozesses trifft.

Der PID-Regler: Das Gehirn des Ofens

Moderne Öfen verwenden einen PID-Regler (Proportional-Integral-Derivative). Dies ist ein hochentwickelter Algorithmus, der kontinuierlich die Differenz zwischen der gewünschten Temperatur (Sollwert) und der vom Thermoelement gemessenen Ist-Temperatur berechnet.

Basierend auf diesem Fehler passt der PID-Regler die Leistung, die an die Heizelemente gesendet wird, präzise an und minimiert so Überschwingen und hält eine stabile Temperatur aufrecht.

Ermöglichung komplexer Heizprogramme

Das Zusammenspiel zwischen einem zuverlässigen Thermoelement und einem PID-Regler ermöglicht erweiterte Funktionalität. Benutzer können mehrstufige Heizprofile programmieren und spezifische Aufheizraten, Haltezeiten bei eingestellten Temperaturen und kontrollierte Abkühlphasen definieren.

Zum Beispiel könnte ein Prozess erfordern, dass über 2 Stunden auf 800 °C aufgeheizt, 1 Stunde gehalten und dann über 3 Stunden auf 400 °C abgekühlt wird. Dies ist nur mit genauen Echtzeit-Temperaturdaten möglich.

Verständnis der Kompromisse und Sicherheitsfunktionen

Obwohl das auf Thermoelementen basierende System sehr effektiv ist, weist es inhärente Eigenschaften auf und erfordert Sicherheitsmechanismen, um zuverlässig zu funktionieren.

Präzision vs. absolute Genauigkeit

Eine wichtige Spezifikation ist die Temperaturregelgenauigkeit, die oft mit ±1 °C angegeben wird. Es ist wichtig zu verstehen, dass sich dies auf die Fähigkeit des Reglers bezieht, eine eingestellte Temperatur zu halten, nicht auf die absolute Genauigkeit der Temperatur selbst. Die Gesamtgenauigkeit des Systems hängt von der Kalibrierung und Platzierung des Thermoelements ab.

Inhärente Schwachstellen

Thermoelemente können mit der Zeit verschleißen oder ausfallen, insbesondere unter thermischer oder mechanischer Belastung. Dies wird als Unterbrechung der Kopplung (broken coupling) bezeichnet.

Eingebaute Sicherheitsvorkehrungen

Um diese Risiken zu mindern, verfügen Ofenregler über wesentliche Sicherheitsfunktionen. Ein Übertemperaturschutz schaltet den Ofen ab, wenn die Temperatur einen maximal zulässigen Grenzwert überschreitet, wodurch Schäden am Ofen und seinem Inhalt verhindert werden.

Der Schutz vor Unterbrechung der Kopplung erkennt einen Ausfall im Thermoelementkreis. Ohne diesen Schutz könnte ein defekter Sensor eine niedrige Temperatur anzeigen, was dazu führen würde, dass der Regler in einem gefährlichen, unkontrollierten Durchgehen volle Leistung anlegt.

Die richtige Wahl für Ihr Ziel treffen

Die Auswahl und das Verständnis des Temperaturerfassungssystems sollten mit Ihren betrieblichen Prioritäten übereinstimmen.

• Wenn Ihr Hauptaugenmerk auf Prozesswiederholbarkeit liegt: Stellen Sie sicher, dass Ihr Ofen ein hochstabiles Typ-S-Thermoelement in Verbindung mit einem PID-Regler verwendet, um jedes Mal identische Heizprofile auszuführen.
• Wenn Ihr Hauptaugenmerk auf Sicherheit und Langlebigkeit der Ausrüstung liegt: Überprüfen Sie, ob der Ofen kritische Schutzfunktionen wie Übertemperaturschutz und Erkennung von Unterbrechungen der Kopplung enthält, um katastrophale Ausfälle zu verhindern.
• Wenn Ihr Hauptaugenmerk auf der Erzielung spezifischer Materialeigenschaften liegt: Nutzen Sie die mehrstufigen Programmierfunktionen, die durch das PID-System ermöglicht werden, um die präzise thermische Behandlung zu entwerfen, die Ihre Anwendung erfordert.

Letztendlich ist der Temperatursensor der vertrauenswürdige Informant, der eine intelligente Ofensteuerung ermöglicht.

Zusammenfassungstabelle:

Sensortyp	Hauptmerkmale	Ideal für
Typ-S-Thermoelement (Platin-Rhodium)	Hervorragende Stabilität und Genauigkeit bis 1450 °C, oxidationsbeständig	Hochtemperaturprozesse (Glühen, Sintern), Forschungslabore
PID-Regler	Steuert die Leistung der Heizelemente, ermöglicht mehrstufige Heizprogramme	Gewährleistung der Wiederholbarkeit, präzise Aufheiz-/Halte-/Abkühlzyklen
Schutzvorrichtungen	Übertemperaturschutz, Erkennung von Unterbrechungen der Kopplung	Verhindern von Geräteschäden und unsicherem Durchgehen der Heizung

Möchten Sie die Heizprozesse Ihres Labors mit einer zuverlässigen, hochpräzisen Ofensteuerung verbessern? KINTEK ist spezialisiert auf Laboröfen, die mit robusten Typ-S-Thermoelementen und fortschrittlichen PID-Reglern ausgestattet sind, um die Sicherheit, Wiederholbarkeit und Genauigkeit zu gewährleisten, die Ihre Forschung erfordert. Kontaktieren Sie noch heute unsere Experten, um die ideale Ofenlösung für Ihre spezifische Anwendung zu finden!
