Die 20-40-60-Regel ist eine weit verbreitete Richtlinie für die Einrichtung eines Rotationsverdampfers (Rotavap). Sie bietet einen Ausgangspunkt für die Zieltemperaturen im gesamten System, um eine effiziente Destillation zu erreichen: 20°C für den Kondensator, eine resultierende Dampftemperatur von 40°C für das siedende Lösungsmittel und 60°C für das Heizbad. Diese Regel ist eine praktische Anwendung eines grundlegenderen Prinzips, das einen geeigneten Temperaturgradienten für eine kontrollierte Lösungsmittelentfernung gewährleistet.
Bei der "20-40-60"-Regel geht es weniger um drei feste Zahlen, sondern vielmehr darum, einen optimalen Temperaturgradienten zu erzeugen. Das Kernprinzip besteht darin, eine Temperaturdifferenz von 20°C zwischen dem Heizbad, dem Siedepunkt des Lösungsmittels und dem Kondensator aufrechtzuerhalten, um eine starke und effiziente treibende Kraft für die Destillation zu schaffen.
Das "Warum" hinter der Regel entschlüsseln
Um einen Rotavap effektiv zu nutzen, müssen Sie die zugrunde liegende Physik verstehen. Die 20-40-60-Regel ist lediglich eine praktische Gedächtnisstütze zur Anwendung dieser physikalischen Prinzipien.
Das Ziel: Schonende Verdampfung unter Vakuum
Die Hauptfunktion eines Rotationsverdampfers besteht darin, ein Lösungsmittel schonend aus einer Probe zu entfernen. Dies geschieht durch Absenken des Drucks im System mit einer Vakuumpumpe.
Das Absenken des Drucks reduziert den Siedepunkt des Lösungsmittels drastisch. Dadurch können Sie Lösungsmittel wie Wasser oder Ethanol bei milden 40°C anstelle ihrer Standard-Siedepunkte von 100°C oder 78°C verdampfen, wodurch Ihre Probe vor hitzebedingtem Abbau geschützt wird.
Die Rolle des Temperaturgradienten
Ein effizienter Betrieb beruht auf einem spezifischen Energiefluss, der durch einen Temperaturgradienten gesteuert wird. Die 20-40-60-Regel erzeugt diesen Gradienten.
- Das Bad (60°C): Liefert die Energie, die benötigt wird, um das flüssige Lösungsmittel in ein Gas (Dampf) umzuwandeln.
- Der Dampf (40°C): Das Lösungsmittel siedet bei dieser Temperatur aufgrund des reduzierten Drucks.
- Der Kondensator (20°C): Diese kalte Oberfläche entzieht dem Dampf Energie, wodurch er wieder zu einer Flüssigkeit kondensiert und im Auffangkolben gesammelt wird.
Dieser stetige, abfallende Temperaturverlauf gewährleistet, dass das Lösungsmittel effizient vom Verdampfungskolben zum Auffangkolben gelangt.
Das "Delta 20"-Prinzip
Die 20-40-60-Regel ist ein spezifisches Beispiel für das universellere "Delta 20"-Prinzip. Dieses Prinzip besagt, dass Sie für eine ideale Effizienz eine Differenz von 20°C zwischen jeder Stufe des Prozesses anstreben sollten.
T(Bad) ≈ T(Dampf) + 20°CT(Dampf) ≈ T(Kondensator) + 20°C
Dieser 20°C-Unterschied sorgt für eine starke, aber beherrschbare treibende Kraft sowohl für die Verdampfung als auch für die Kondensation, wodurch heftiges Stoßen verhindert und gleichzeitig eine schnelle Destillationsrate gewährleistet wird.
Das Prinzip in die Praxis umsetzen
Anstatt die Zahlen blind auf 20, 40 und 60 einzustellen, betrachten Sie den Prozess als eine logische Abfolge, die auf dem "Delta 20"-Prinzip basiert.
Schritt 1: Kühltemperatur einstellen
Ihre Kondensatortemperatur ist der Anker für das gesamte System. Diese wird durch Ihre Ausrüstung bestimmt. Leitungswasser kann 15-20°C haben, während ein spezieller Kühler zuverlässig 0-5°C halten kann. Dies ist Ihr Ausgangspunkt.
Schritt 2: Ziel-Dampftemperatur bestimmen
Ihre Ziel-Dampftemperatur (der Siedepunkt des Lösungsmittels unter Vakuum) sollte etwa 20°C wärmer sein als Ihr Kondensator. Wenn Ihr Kühler auf 5°C eingestellt ist, sollten Sie eine Dampftemperatur von etwa 25°C anstreben.
Schritt 3: Badtemperatur einstellen
Das Heizbad muss genügend Energie liefern, um das Lösungsmittel auf seine Ziel-Dampftemperatur zu bringen. Dem Prinzip folgend sollten Sie das Bad etwa 20°C wärmer als Ihre Ziel-Dampftemperatur einstellen. Für eine Dampftemperatur von 25°C ist ein Bad von 45°C ein idealer Ausgangspunkt.
Schritt 4: Vakuum einstellen
Der Vakuumpegel ist die letzte Variable, die Sie anpassen, um Ihr Ziel zu erreichen. Nachdem Sie Ihre Temperaturen eingestellt haben, verringern Sie den Druck langsam, bis Ihr Lösungsmittel sanft zu sieden beginnt und das Thermometer am Rotavap Ihre Ziel-Dampftemperatur (z.B. 25°C) anzeigt. Sie können ein Vakuumnomogramm verwenden, um einen guten Ausgangsdruck für Ihr spezifisches Lösungsmittel zu finden.
Verständnis der Kompromisse und Einschränkungen
Die 20-40-60-Regel ist ein ausgezeichneter Ausgangspunkt, aber kein universelles Gesetz. Ihre Anwendung ohne kritisches Nachdenken kann ineffizient sein oder sogar Ihre Probe gefährden.
Es ist eine Richtlinie, kein Gesetz
Behandeln Sie diese Zahlen immer als Ausgangspunkt. Ihr spezifisches Lösungsmittel, die Probenstabilität und die Leistung der Ausrüstung erfordern eine Feinabstimmung.
Der Einfluss der Lösungsmittelwahl
Hochsiedende Lösungsmittel wie Wasser oder DMSO erfordern ein viel stärkeres Vakuum oder eine höhere Badtemperatur, um eine Verdampfung zu erreichen, verglichen mit niedrigsiedenden Lösungsmitteln wie Dichlormethan oder Ethylacetat. Sie müssen Ihre Parameter entsprechend anpassen.
Schutz hitzeempfindlicher Verbindungen
Dies ist die wichtigste Ausnahme. Wenn sich Ihre Verbindung über 30°C zersetzt, ist dies Ihre absolute maximale Badtemperatur. Sie müssen von dort aus rückwärts arbeiten und eine niedrigere Dampftemperatur und ein tieferes Vakuum verwenden, um dies auszugleichen. Die Sicherheit Ihrer Probe geht immer vor der Geschwindigkeit der Verdampfung.
Das Risiko von Stoßen und Schäumen
Wenn die Temperaturdifferenz zwischen dem Bad und dem Siedepunkt des Lösungsmittels zu groß ist, kann das Sieden explosiv werden. Dieses "Stoßen" kann Ihre Probe in den Kondensator spritzen, was zu Materialverlust führt. Die "Delta 20"-Regel hilft, ein kontrolliertes, sanftes Sieden aufrechtzuerhalten.
Wie Sie dies auf Ihr Experiment anwenden
Verwenden Sie dieses Prinzip als logischen Rahmen, nicht als starres Gebot, um Ihr Experiment korrekt einzurichten.
- Wenn Ihr Hauptaugenmerk auf Geschwindigkeit bei einer robusten Probe liegt: Die Standard-Badtemperatur von 60°C ist ein ausgezeichneter Ausgangspunkt für gängige Lösungsmittel wie Ethanol oder Wasser, vorausgesetzt, Ihr Kondensator ist ausreichend kühl.
- Wenn Ihr Hauptaugenmerk auf dem Schutz einer hitzeempfindlichen Verbindung liegt: Beginnen Sie mit der maximal sicheren Badtemperatur (z.B. 30°C) und passen Sie Ihr Vakuum und Ihre Kühlung an, um ein sanftes Sieden bei einer Dampftemperatur von etwa 10-15°C zu erreichen.
- Wenn Sie einen leistungsstarken Kühler verwenden (z.B. 0-5°C): Sie können eine hohe Effizienz mit einer viel niedrigeren Badtemperatur (z.B. 40°C) erreichen, was für fast alle Verbindungen sicherer ist.
Die Beherrschung des Temperaturgradienten, nicht nur das Auswendiglernen von Zahlen, ist der Schlüssel zu einer effizienten und zuverlässigen Rotationsverdampfung.
Zusammenfassungstabelle:
| Parameter | Temperatur | Rolle bei der Destillation |
|---|---|---|
| Kondensator | ~20°C | Kühlt Dampf zur Sammlung zurück in Flüssigkeit |
| Dampf (Siedepunkt des Lösungsmittels) | ~40°C | Zieltemperatur für die Lösungsmittelverdampfung unter Vakuum |
| Heizbad | ~60°C | Liefert Energie zur Verdampfung des Lösungsmittels |
Optimieren Sie Ihren Rotationsverdampfungsprozess mit KINTEK
Möchten Sie die Lösungsmittelentfernung in Ihrem Labor optimieren, um eine bessere Effizienz und Probenschutz zu erzielen? Die Prinzipien hinter der 20-40-60-Regel sind der Schlüssel zu einer schonenden, kontrollierten Verdampfung.
Bei KINTEK sind wir auf hochwertige Laborgeräte spezialisiert, einschließlich zuverlässiger Rotationsverdampfer und effizienter Kühlsysteme, die Ihnen eine präzise Kontrolle über diese kritischen Temperaturgradienten ermöglichen. Egal, ob Sie robuste Proben oder hochsensible Verbindungen verarbeiten, die richtige Ausrüstung ist für reproduzierbare Ergebnisse unerlässlich.
Lassen Sie sich von unseren Experten bei der Auswahl des perfekten Rotavap-Systems für Ihre spezifischen Anforderungen helfen. Kontaktieren Sie noch heute unser Team, um zu besprechen, wie wir die Fähigkeiten Ihres Labors verbessern und sicherstellen können, dass Ihre Destillationsprozesse sowohl sicher als auch effektiv sind.

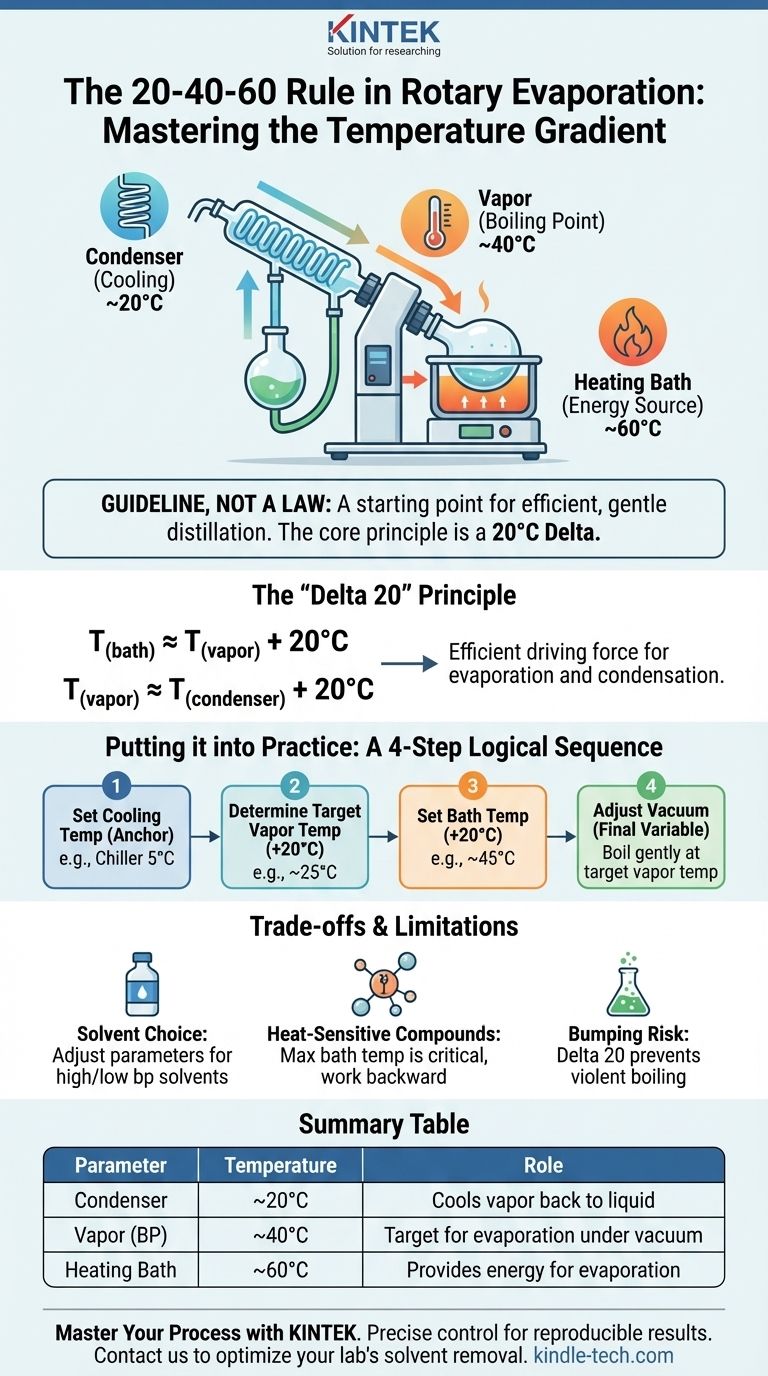

Visuelle Anleitung
