Das Spark-Plasma-Sintern (SPS) ist ein hocheffizientes und schnelles Sinterverfahren.
Es ist auch als feldunterstützte Sintertechnik (FAST) oder gepulstes elektrisches Stromsintern (PECS) bekannt.
SPS wird zur Herstellung von dichten und homogenen Schüttgutmaterialien aus Pulvern verwendet.
Diese Technik nutzt die direkte Anwendung von gepulstem Gleichstrom (DC) und einachsigem Druck in einer kontrollierten Atmosphäre.
Sie ermöglicht die schnelle Erwärmung und Sinterung von Materialien.
SPS ist besonders vorteilhaft für die Verarbeitung fortschrittlicher Materialien wie nanostrukturierte Werkstoffe, Verbundwerkstoffe und Gradientenwerkstoffe.
Es bietet einzigartige Mikrostrukturen und verbesserte Eigenschaften.
5 Schlüsselpunkte erklärt

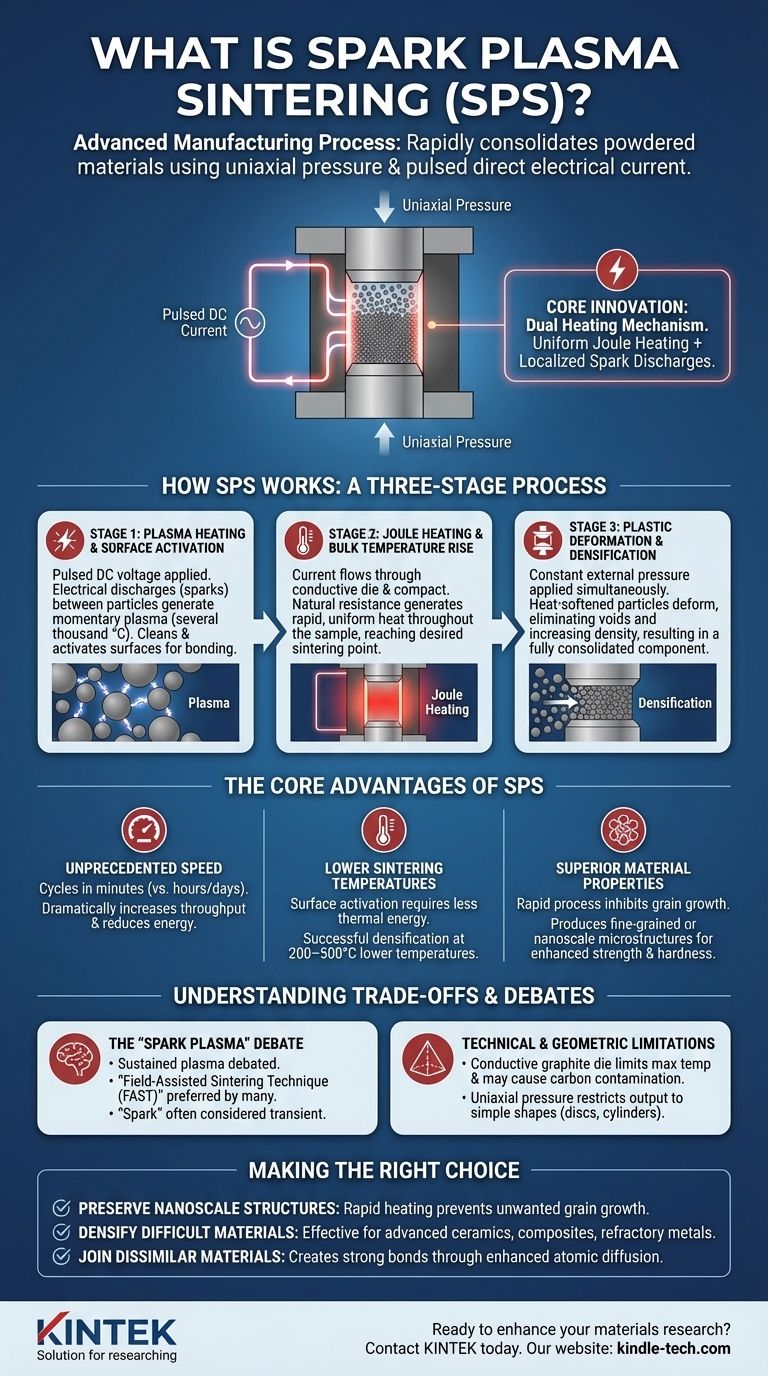

1. Grundprinzip der SPS
Anwendung von elektrischem Strom: Beim SPS-Verfahren wird ein gepulster Gleichstrom durch den Pulverpressling in einer Matrize, die in der Regel aus Graphit besteht, geleitet.
Dieser Strom erzeugt eine Funkenplasmaentladung zwischen den Partikeln.
Dies führt zu einer schnellen Erwärmung und Sinterung.
Uniaxialer Druck: Gleichzeitig wird ein einachsiger Druck auf das Pulver ausgeübt.
Dies erleichtert die Verdichtung und Verfestigung.
2. Erhitzungs-Mechanismus
Funkenplasma-Effekt: Der gepulste Strom erzeugt ein Funkenplasma bei extrem hohen Temperaturen (bis zu 10.000°C).
Dadurch werden Verunreinigungen entfernt und das Schmelzen und Verschmelzen der Partikeloberflächen gefördert.
Direkte Erwärmung: Im Gegensatz zu herkömmlichen Sinterverfahren erhitzt SPS den Pulverpressling direkt.
Dadurch wird ein hoher thermischer Wirkungsgrad und eine schnelle Verdichtung innerhalb von Minuten erreicht.
3. Kontrollierte Umgebung
Vakuum oder kontrollierte Atmosphäre: Das SPS-Verfahren findet in der Regel im Vakuum oder in einer kontrollierten Atmosphäre statt.
Dies verhindert Oxidation und gewährleistet die Reinheit des Materials.
Präzise Kontrolle: Temperatur, Druck und Heizrate werden präzise gesteuert.
Dies ermöglicht die Herstellung von Materialien mit einzigartigen Mikrostrukturen und Eigenschaften.
4. Vorteile von SPS
Hohe Heizraten: SPS ermöglicht sehr schnelle Aufheizzeiten.
Oft wird die Verdichtung bei Temperaturen erreicht, die 200-500°C niedriger sind als bei herkömmlichen Sinterverfahren.
Kurze Verarbeitungszeiten: Der schnelle Aufheiz- und Sinterprozess führt zu kurzen Zykluszeiten.
Dies erhöht die Fertigungseffizienz.
Niedrige Sintertemperaturen: Niedrigere Sintertemperaturen senken den Energieverbrauch und die Kosten.
Außerdem bleiben die Materialeigenschaften erhalten.
Vielseitigkeit: SPS kann auf eine breite Palette von Materialien angewendet werden, darunter Keramik, Metalle, Verbundwerkstoffe und Nanostrukturen.
Es bietet die Möglichkeit, neue und einzigartige Werkstoffe zu schaffen.
5. Anwendungen
Materialwissenschaft und Nanotechnologie: SPS wird zur Herstellung von Materialien mit hoher Dichte, feiner Korngröße und verbesserten mechanischen, elektrischen und thermischen Eigenschaften eingesetzt.
Technik und fortgeschrittene Materialien: Das Verfahren wird in verschiedenen Bereichen eingesetzt, um fortschrittliche Werkstoffe für Anwendungen in der Elektronik, Luft- und Raumfahrt und anderen High-Tech-Industrien herzustellen.
Zusammenfassend lässt sich sagen, dass das Spark-Plasma-Sintern eine hocheffiziente und vielseitige Sintertechnik ist.
Es nutzt gepulste elektrische Ströme und einachsigen Druck, um Pulvermaterialien schnell zu erhitzen und zu verdichten.
Dieses Verfahren bietet zahlreiche Vorteile, darunter hohe Heizraten, kurze Verarbeitungszeiten und niedrige Sintertemperaturen.
Das macht es zu einer idealen Wahl für die Herstellung fortschrittlicher Materialien mit einzigartigen Eigenschaften.
