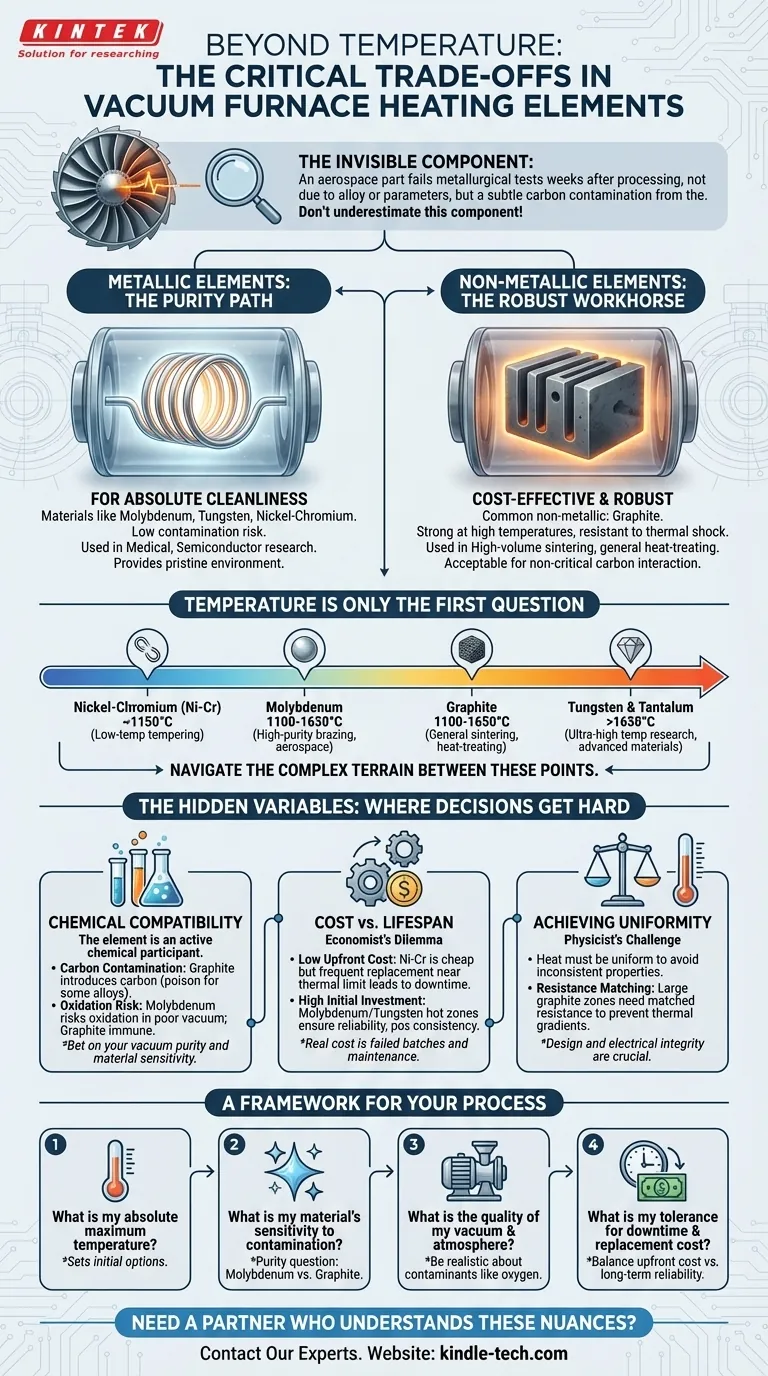

Jenseits Der Temperatur: Die Kritischen Kompromisse Bei Heizelementen Für Vakuumöfen

Die unsichtbare Komponente

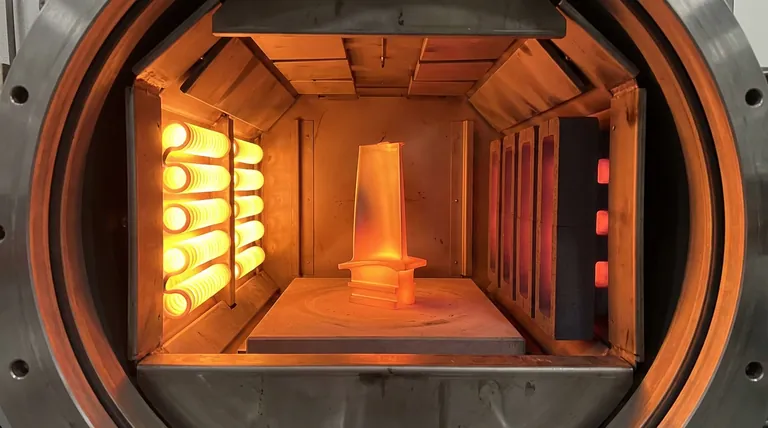

Stellen Sie sich eine Luft- und Raumfahrteinrichtung vor, die eine Turbinenschaufel wärmebehandelt. Der Prozess läuft perfekt, die Temperaturen sind stabil und das Vakuum ist rein. Doch Wochen später versagt das Teil bei einem metallurgischen Test. Der Schuldige ist nicht die Legierung oder die Prozessparameter, sondern etwas viel Einfacheres: Das Heizelement des Ofens hat unbemerkt Kohlenstoff in die Umgebung eingebracht und die Eigenschaften des Materials auf mikroskopischer Ebene verändert.

Dieses Szenario verdeutlicht eine häufige psychologische Schwachstelle. Wir konzentrieren uns auf die großen Variablen – Temperatur und Zeit – und unterschätzen gleichzeitig den tiefgreifenden Einfluss der Komponenten, die den Prozess ermöglichen. Die Auswahl eines Heizelements ist keine einfache Materialwahl; es ist eine kritische technische Entscheidung mit kaskadierenden Folgen für Produktqualität, Betriebskosten und Zuverlässigkeit.

Die zwei Wege: Metallisch vs. Nichtmetallisch

Auf höchster Ebene folgen Heizelemente zwei Designphilosophien, die jeweils für unterschiedliche Welten geeignet sind.

Metallische Elemente: Das Streben nach Reinheit

Metallische Elemente sind die Wahl für Umgebungen, in denen Sauberkeit absolut ist. Gefertigt aus Metallen wie Molybdän, Wolfram und für niedrigere Temperaturen Nickel-Chrom-Legierungen, werden sie für ihre Stabilität und ihr geringes Kontaminationsrisiko geschätzt.

In Branchen wie der Herstellung von medizinischen Implantaten oder der Halbleiterforschung können selbst Spuren fremder Elemente katastrophal sein. Metallische Elemente bieten die notwendige makellose Umgebung für diese Anwendungen und stellen sicher, dass die einzige Einwirkung auf das Werkstück reine, kontrollierte Wärme ist.

Nichtmetallische Elemente: Das robuste Arbeitstier

Das gebräuchlichste nichtmetallische Element ist Graphit. Es ist ein Wunder der Materialwissenschaft: stark bei extremen Temperaturen, widerstandsfähig gegen thermische Schocks und deutlich kostengünstiger als seine Gegenstücke aus hochschmelzenden Metallen.

Graphit ist der Motor für industrielle Hochvolumenprozesse wie Sintern und allgemeine Wärmebehandlung. Es ist eine pragmatische Wahl für Anwendungen, bei denen seine Anwesenheit (und das Potenzial für Kohlenstoffinteraktion) kein kritischer Mangel ist, sondern ein akzeptabler Teil eines robusten Hochdurchsatzsystems.

Temperatur ist nur die erste Frage

Die maximale Betriebstemperatur ist der erste Filter im Auswahlprozess, aber selten das letzte Wort. Jedes Material arbeitet innerhalb eines bestimmten Temperaturbereichs.

Material	Maximaler Temperaturbereich	Primärer Anwendungsbereich
Nickel-Chrom (Ni-Cr)	Bis ca. 1150°C	Niedertemperatur-Anlassen und -Glühen
Molybdän	1100°C - 1650°C	Hochreines Hartlöten, Medizin, Luft- und Raumfahrt
Graphit	1100°C - 1650°C	Allgemeines Sintern, robuste Wärmebehandlung
Wolfram & Tantal	Über 1650°C	Ultrahochtemperaturforschung, fortschrittliche Materialien

Diese Tabelle bietet eine Karte, aber die eigentliche Reise beinhaltet die Navigation durch das komplexe Gelände zwischen diesen Punkten.

Die versteckten Variablen: Wo Entscheidungen schwierig werden

Die kritischsten Entscheidungen liegen in den Kompromissen zwischen Chemie, Kosten und Physik. Hier gehen Ingenieure von der bloßen Erfüllung einer Temperaturspezifikation zur Optimierung eines Systems über.

Der Geist in der Maschine: Chemische Kompatibilität

Ein Heizelement ist nie ein passiver Beobachter. Es ist ein aktiver chemischer Teilnehmer in der Vakuumumgebung.

Kohlenstoffkontamination: Ein Graphitelement führt, obwohl robust, unweigerlich Kohlenstoff ein. Für einige Legierungen ist dies irrelevant. Für andere ist es ein Gift, das Versprödung verursacht.
Oxidationsrisiko: Umgekehrt kann ein Molybdänelement, das in einem nicht perfekten Vakuum mit Spuren von Sauerstoff oder Wasserdampf betrieben wird, bei hohen Temperaturen schnell durch Oxidation zerstört werden. Graphit ist gegen diesen spezifischen Ausfallmodus immun.

Die Wahl ist eine Wette auf die Reinheit Ihres Vakuums und die Empfindlichkeit Ihres Materials.

Das Dilemma des Ökonomen: Kosten vs. Lebensdauer

Es besteht eine starke Versuchung, die anfänglichen Kosten zu minimieren. Ein kostengünstiges Nickel-Chrom-Element mag wie ein Gewinn erscheinen, aber wenn es an seiner Temperaturgrenze betrieben wird, muss es häufig ersetzt werden, was zu Ausfallzeiten und höheren langfristigen Ausgaben führt.

Eine präzise konstruierte Molybdän- oder Wolfram-Heizzone ist eine bedeutende Kapitalinvestition. Aber es ist eine Investition in Zuverlässigkeit, Prozesskonsistenz und Reinheit. Die tatsächlichen Kosten sind nicht der Preis des Elements, sondern die Kosten einer fehlgeschlagenen Charge oder eines Ofens, der ständig wegen Wartung ausfällt.

Die Herausforderung des Physikers: Erzielung von Gleichmäßigkeit

Wärme muss gleichmäßig sein. Jede heiße oder kalte Stelle im Ofen kann zu inkonsistenten Materialeigenschaften über das Werkstück hinweg führen. Diese Gleichmäßigkeit geschieht nicht zufällig; sie ist konstruiert.

In großen Graphit-Heizzonen muss beispielsweise jedes gebogene Element "widerstandsangepasst" sein. Eine geringe Abweichung im elektrischen Widerstand von einem Element zum nächsten kann thermische Gradienten erzeugen, die einen empfindlichen Prozess ruinieren. Die physikalische Konstruktion und die elektrische Integrität des Elements sind genauso wichtig wie das Material, aus dem es besteht.

Ein Rahmen für Ihren Prozess

Die Wahl des richtigen Heizelements bedeutet, die richtigen Fragen in der richtigen Reihenfolge zu stellen.

Was ist meine absolute Maximaltemperatur? Dies legt Ihre anfänglichen Optionen fest.
Wie empfindlich ist mein Material gegenüber Kontamination? Dies ist die kritische Reinheitsfrage, die Sie oft zu Molybdän für saubere Anwendungen drängt oder Graphit für andere zulässt.
Wie ist die Qualität meines Vakuums und meiner Atmosphäre? Seien Sie realistisch in Bezug auf potenzielle Verunreinigungen wie Sauerstoff, die bestimmte metallische Elemente ausschließen könnten.
Wie hoch ist meine Toleranz für Ausfallzeiten und Ersatzkosten? Dies definiert Ihre Investitionsstrategie – die Abwägung von anfänglichen Kosten gegen langfristige betriebliche Zuverlässigkeit.

Das Verständnis dieser miteinander verbundenen Variablen verwandelt den Kauf einer Komponente in eine strategische Entscheidung. Das Herzstück Ihres Ofens verdient diese Aufmerksamkeit, da es die Qualität und Konsistenz von allem bestimmt, was Sie produzieren. Für komplexe Labor- und Industrieprozesse erfordert die Bewältigung dieser Kompromisse oft tiefgreifende Expertise in der Materialwissenschaft.
