Die Architektur Der Reinheit: Anatomie Eines Vakuumofens

Die Festung gegen die Entropie

In der Welt der Materialwissenschaften ist Sauerstoff oft der Feind. Er erzeugt Oxide. Er trübt Oberflächen. Er beeinträchtigt die strukturelle Integrität.

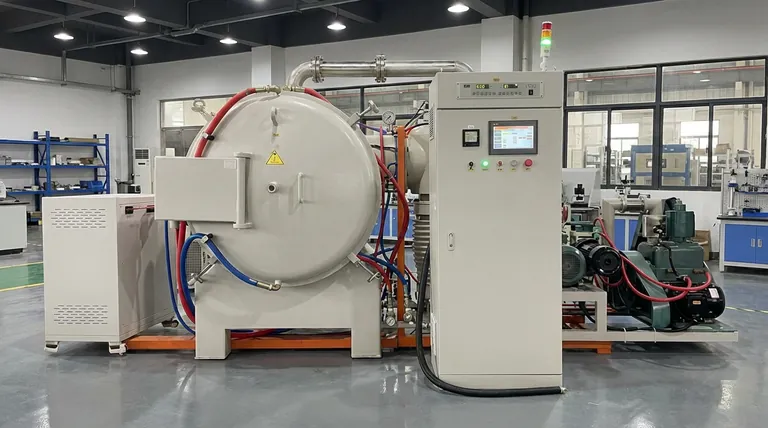

Um dies zu bekämpfen, entwickelten Ingenieure den Vakuumofen.

Es ist leicht, einen Vakuumofen mit einem einfachen Industrieofen zu verwechseln. Das wäre ein Fehler. Ein Ofen macht Dinge nur heiß. Ein Vakuumofen ist eine präzise konstruierte Umgebung, die entwickelt wurde, um etwas viel Schwierigeres zu tun: eine tiefgreifende Abwesenheit von Dingen aufrechtzuerhalten.

Es ist ein integriertes System, das darauf ausgelegt ist, Materialien in einem von Chaos befreiten Raum zu erhitzen.

Wenn Sie diese Maschine betrachten, sehen Sie einen Kampf zwischen dem immensen Druck der äußeren Atmosphäre und dem Bedürfnis nach absoluter Reinheit im Inneren.

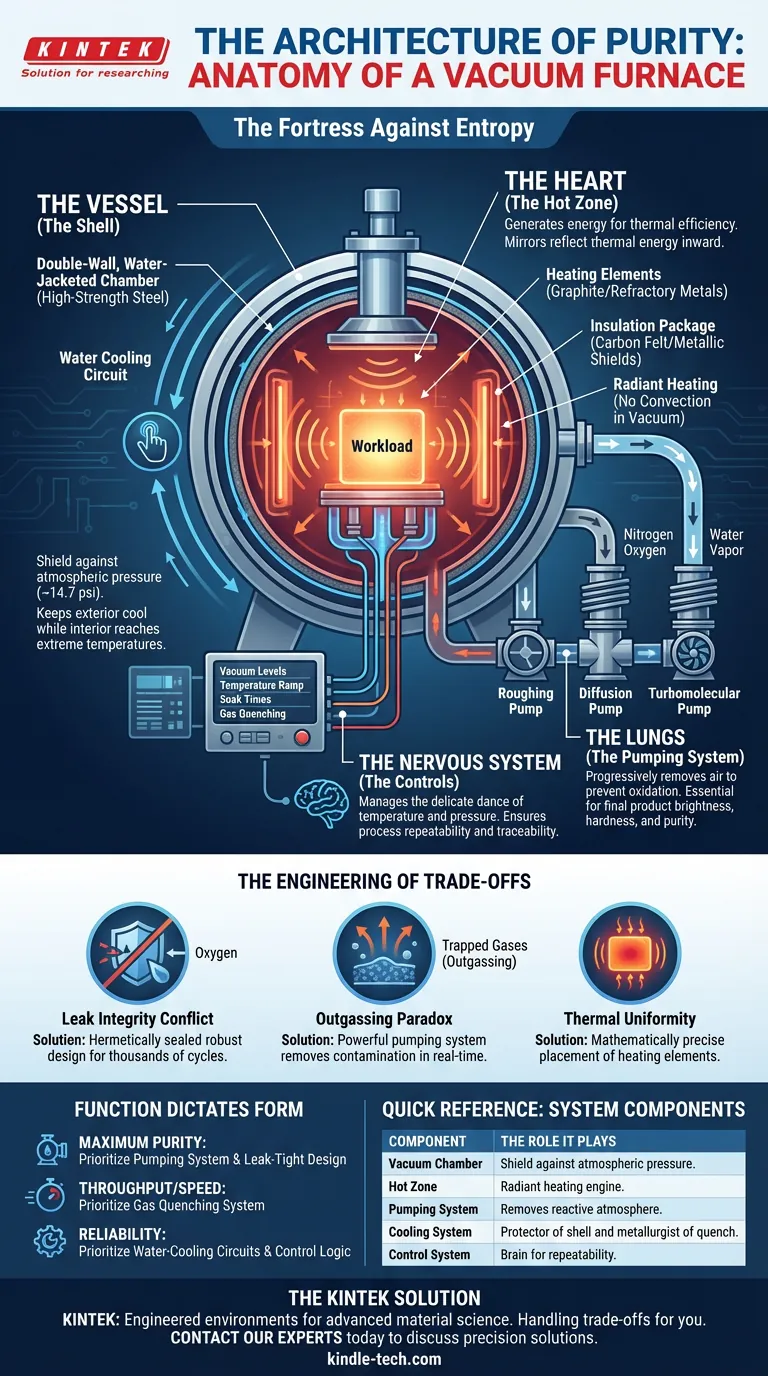

Das Gefäß (Die Hülle)

Die erste Verteidigungslinie ist die Vakuumkammer.

Betrachten Sie die Physik hier. Wenn ein Vakuum erzeugt wird, übt die Atmosphäre etwa 14,7 Pfund Druck pro Quadratzoll auf das Gefäß aus. Die Kammer ist nicht nur ein Behälter; sie ist ein Schild, der das Gewicht der Welt zurückhält.

Die meisten modernen Kammern verwenden ein doppelwandiges, wasserummanteltes Design. Sie sind aus hochfestem Stahl gefertigt.

Während das Innere Temperaturen erreicht, die gewöhnliche Metalle schmelzen könnten, bleibt die Außenseite kühl. Dieser Wasserkühlkreislauf ist unerlässlich. Er schützt die strukturelle Integrität des Stahls und, was noch wichtiger ist, die Sicherheit der Bediener, die daneben stehen.

Das Herz (Die Heizzone)

Im stillen Vakuum der Kammer liegt die Heizzone.

Hier wird die Energie erzeugt. Die Heizzone besteht aus Heizelementen und einem Isolationspaket. In einem Standardofen beruht die Wärmeübertragung stark auf Konvektion (Luftbewegung). Im Vakuum gibt es keine Luft, die sich bewegen könnte.

Daher beruht die Heizzone auf Strahlung.

Die Heizelemente – typischerweise Graphit oder hochschmelzende Metalle – glühen mit intensiver Energie. Die umgebende Isolierung (oft Kohlenstofffilz oder Metallabschirmungen) wirkt wie ein Spiegel und reflektiert diese Wärmeenergie nach innen auf die Arbeitslast. Es ist ein System, das auf maximale thermische Effizienz in einem Medium ausgelegt ist, das der Wärmeübertragung widersteht.

Die Lungen (Das Pumpensystem)

Das bestimmende Merkmal des Ofens ist das Vakuum-Pumpensystem.

Dies ist die Maschine, die die Luft entfernt. Es ist eine progressive Reihe von Pumpen, die entwickelt wurden, um Stickstoff, Sauerstoff und Wasserdampf abzusaugen.

Die Qualität des Endprodukts – seine Helligkeit, seine Härte, seine Reinheit – korreliert direkt mit der Effizienz dieser Pumpen. Sie müssen ein ausreichend tiefes Vakuum erzeugen, um Oxidation zu verhindern und metallurgische Veränderungen ohne chemische Einmischung zu ermöglichen.

Das Nervensystem (Die Steuerung)

Ein Vakuumofen ist blind ohne ein Gehirn. Das Steuerungssystem verwaltet den feinen Tanz zwischen Temperatur und Druck.

Es integriert:

Vakuumlevel
Temperaturrampenraten
Haltezeiten
Gasabschreckung (Kühlung)

Moderne Systeme protokollieren jede Sekunde der Daten. In der Hochrisiko-F&E oder der Luft- und Raumfahrtproduktion ist Rückverfolgbarkeit kein Luxus; sie ist eine Anforderung. Das Steuerungssystem stellt sicher, dass der Prozess wiederholbar ist und menschliche Fehler eliminiert werden.

Die Ingenieurskunst der Kompromisse

Die Konstruktion eines Vakuumofens ist eine Übung im Konfliktmanagement.

1. Der Konflikt der Dichtheit Der gesamte Prozess hängt davon ab, dass die Kammer hermetisch abgedichtet bleibt. Eine einzige beschädigte Dichtung oder ein mikroskopisch kleiner Riss erzeugt ein "virtuelles Leck", das Sauerstoff einführt und die Charge ruiniert. Die Konstruktion muss robust genug sein, um Tausende von Zyklen ohne Ausfall zu überstehen.

2. Das Ausgasungsparadox Das Ziel ist Reinheit, aber die Materialien im Ofen geben beim Erhitzen oft eingeschlossene Gase ab (Ausgasung). Das Pumpensystem muss leistungsstark genug sein, um diese neue Kontamination in Echtzeit zu überwinden.

3. Thermische Gleichmäßigkeit Ohne zirkulierende Luft ist es schwierig, am oberen und unteren Ende der Arbeitslast die gleiche Temperatur zu erreichen. Die Platzierung der Heizelemente muss mathematisch präzise sein.

Die Funktion bestimmt die Form

Die Art und Weise, wie ein Ofen gebaut ist, verrät, wofür er gut ist. Wenn Sie Geräte für Ihr Labor auswählen, betrachten Sie die Architektur:

Für maximale Reinheit: Priorisieren Sie das Vakuum-Pumpensystem und das Dichtheitsdesign.
Für Durchsatz/Geschwindigkeit: Priorisieren Sie die Leistung des Gasabschreckungssystems.
Für Zuverlässigkeit: Priorisieren Sie die Wasserkühlkreisläufe und die Steuerlogik.

Schnellreferenz: Systemkomponenten

Komponente	Ihre Rolle
Vakuumkammer	Der Schild gegen atmosphärischen Druck.
Heizzone	Die strahlende Heizmaschine.
Pumpensystem	Der Mechanismus, der die reaktive Atmosphäre entfernt.
Kühlsystem	Der Beschützer der Hülle und der Metallurge des Abschreckens.
Steuerungssystem	Das Gehirn, das die Wiederholbarkeit sicherstellt.
