Warum Kohlenstoffbeschichtung für REM? Verbessern Sie die Bildqualität und die genaue Elementaranalyse

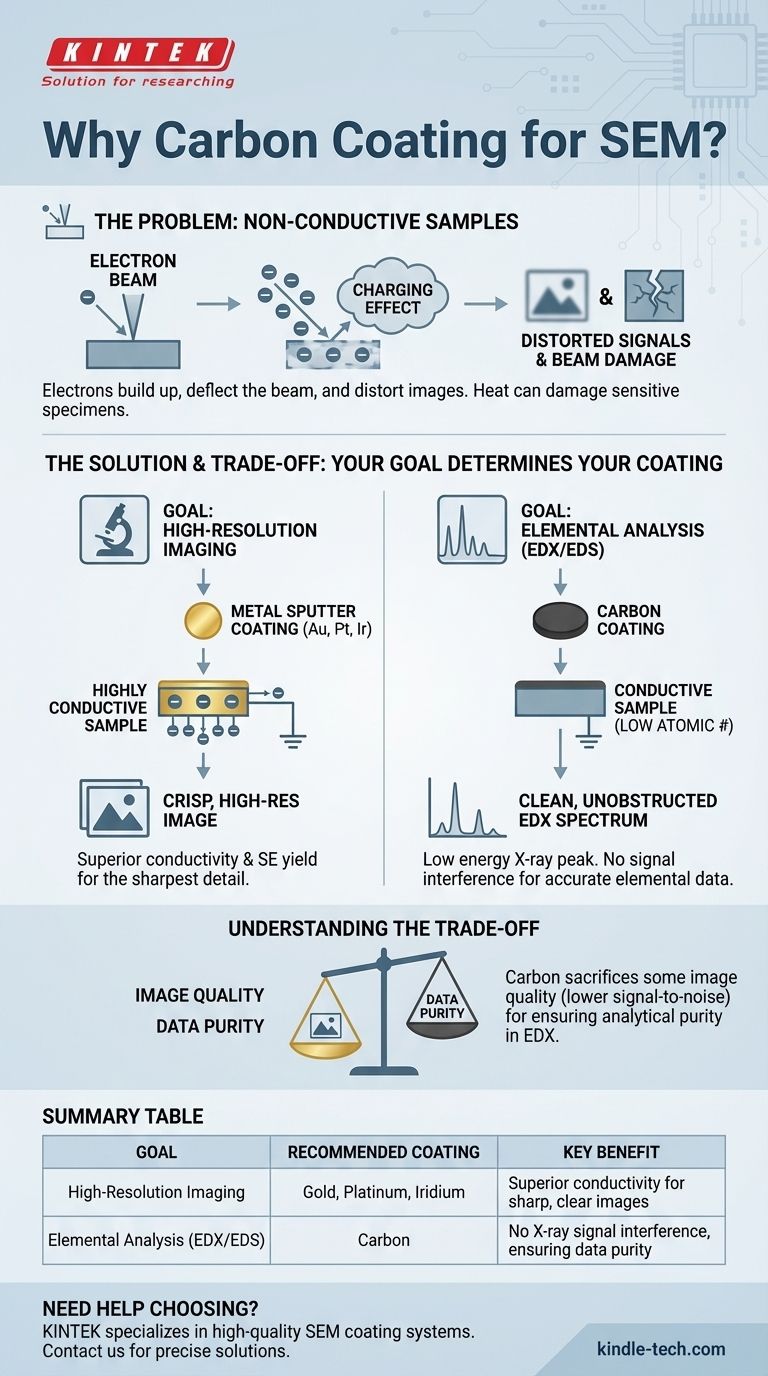

Die Kohlenstoffbeschichtung ist eine wichtige Präparationstechnik in der Rasterelektronenmikroskopie (SEM) und der Transmissionselektronenmikroskopie (TEM).Sie wird in erster Linie eingesetzt, um die Abbildungsqualität zu verbessern und die energiedispersive Röntgenanalyse (EDX) zu erleichtern.Die Kohlenstoffbeschichtung trägt zur Verringerung von Aufladungseffekten in nicht leitenden Proben bei, verbessert das Signal-Rausch-Verhältnis und gewährleistet eine genaue Elementanalyse, indem sie Interferenzen mit anderen elementaren Röntgenpeaks vermeidet.Dieses Verfahren beinhaltet die thermische Verdampfung von Kohlenstoff in einem Vakuumsystem, in dem eine Kohlenstoffquelle erhitzt wird, um eine feine Schicht auf der Probe abzuscheiden.Seine Anwendungen sind besonders wertvoll für die Röntgenmikroanalyse und die TEM-Gitterpräparation.

Die wichtigsten Punkte werden erklärt:

Warum Kohlenstoffbeschichtung für REM? Verbessern Sie die Bildqualität und die genaue Elementaranalyse
  1. Reduktion der Aufladungseffekte:

    • Nichtleitende Materialien neigen dazu, Elektronen anzusammeln, wenn sie dem Elektronenstrahl im REM ausgesetzt sind, was zu Aufladungseffekten führt.Diese Effekte verzerren das Bild und erschweren die Analyse.
    • Die Kohlenstoffbeschichtung bildet eine leitfähige Schicht auf der Probenoberfläche, die die Ableitung von Elektronen ermöglicht und Ladungsansammlungen verhindert.Das Ergebnis sind klarere, verzerrungsfreie Bilder.
  2. Verbesserung des Signal-Rausch-Verhältnisses:

    • Die Kohlenstoffbeschichtung verbessert das Signal-Rausch-Verhältnis bei der REM-Abbildung.Dies ist besonders wichtig für strahlungsempfindliche Proben, die durch längere Einwirkung des Elektronenstrahls beschädigt werden können.
    • Durch die Bereitstellung einer gleichmäßigen leitfähigen Schicht sorgt die Kohlenstoffbeschichtung dafür, dass der Elektronenstrahl effektiver mit der Probe interagiert, was zu qualitativ hochwertigeren Bildern mit besserem Kontrast und mehr Details führt.
  3. Kompatibilität mit der EDX-Analyse:

    • Kohlenstoff ist ein ideales Material für die Sputterbeschichtung, wenn eine EDX-Analyse erforderlich ist.Im Gegensatz zu anderen Beschichtungsmaterialien (z. B. Gold oder Platin) überschneidet sich der Röntgenpeak von Kohlenstoff nicht mit den Peaks anderer Elemente.
    • Dies gewährleistet eine genaue Elementanalyse, da die Kohlenstoffbeschichtung den Nachweis anderer Elemente in der Probe nicht beeinträchtigt.
  4. Thermischer Verdampfungsprozess:

    • Die Kohlenstoffbeschichtung wird durch thermische Verdampfung in einem Vakuumsystem aufgebracht.Eine Kohlenstoffquelle, z. B. ein Faden oder ein Stab, wird zwischen elektrischen Hochstromanschlüssen angebracht.
    • Wenn die Kohlenstoffquelle auf ihre Verdampfungstemperatur erhitzt wird, setzt sie einen feinen Kohlenstoffstrom frei, der sich gleichmäßig auf der Probe ablagert.Diese Technik wird häufig zur Vorbereitung von TEM-Gittern und Proben für die Röntgenmikroanalyse verwendet.
  5. Anwendungen in der TEM- und Röntgenmikroanalyse:

    • Im TEM wird die Kohlenstoffbeschichtung verwendet, um dünne Trägerschichten auf Gittern zu erzeugen, die die Probe an Ort und Stelle halten und für Stabilität während der Bildgebung sorgen.
    • Bei der Röntgenmikroanalyse sorgt die Kohlenstoffbeschichtung dafür, dass die Probenoberfläche leitfähig und frei von Aufladungseffekten ist, was eine präzise Elementzuordnung und -analyse ermöglicht.
  6. Vorteile gegenüber anderen Beschichtungsmaterialien:

    • Im Vergleich zu Metallen wie Gold oder Platin ist die Wahrscheinlichkeit, dass eine Kohlenstoffbeschichtung die EDX-Analyse stört, aufgrund ihrer geringen Atomzahl und der minimalen Überlappung der Röntgenpeaks geringer.
    • Sie eignet sich auch besser für die hochauflösende Bildgebung, da sie keine zusätzlichen Artefakte oder Verzerrungen verursacht.

Durch die Berücksichtigung dieser Kernpunkte erweist sich die Kohlenstoffbeschichtung als eine wesentliche Technik in der Elektronenmikroskopie, insbesondere für nichtleitende und strahlungsempfindliche Proben.Ihre Fähigkeit, die Abbildungsqualität zu verbessern, Aufladungseffekte zu verringern und eine genaue Elementaranalyse zu ermöglichen, macht sie zu einer bevorzugten Wahl für Forscher und Techniker in diesem Bereich.

Zusammenfassende Tabelle:

Hauptnutzen Beschreibung
Reduziert Aufladungseffekte Verhindert die Ansammlung von Elektronen in nichtleitenden Proben und sorgt für verzerrungsfreie Bilder.
Verbessert das Signal-Rausch-Verhältnis Verbessert die Bildqualität durch besseren Kontrast und mehr Details, ideal für strahlungsempfindliche Proben.
Kompatibel mit EDX Vermeidet Interferenzen mit elementaren Röntgenpeaks und gewährleistet eine genaue Analyse.
Thermischer Verdampfungsprozess Abscheidung einer feinen, gleichmäßigen Kohlenstoffschicht durch thermische Verdampfung im Vakuum.
Anwendungen im TEM & Röntgenbereich Unterstützt die TEM-Gitterpräparation und ermöglicht eine präzise Elementzuordnung in der Mikroanalyse.
Vorteile gegenüber Metallen Minimale Überlappung der Röntgenspitzen und keine Artefakte, daher ideal für hochauflösende Aufnahmen.
