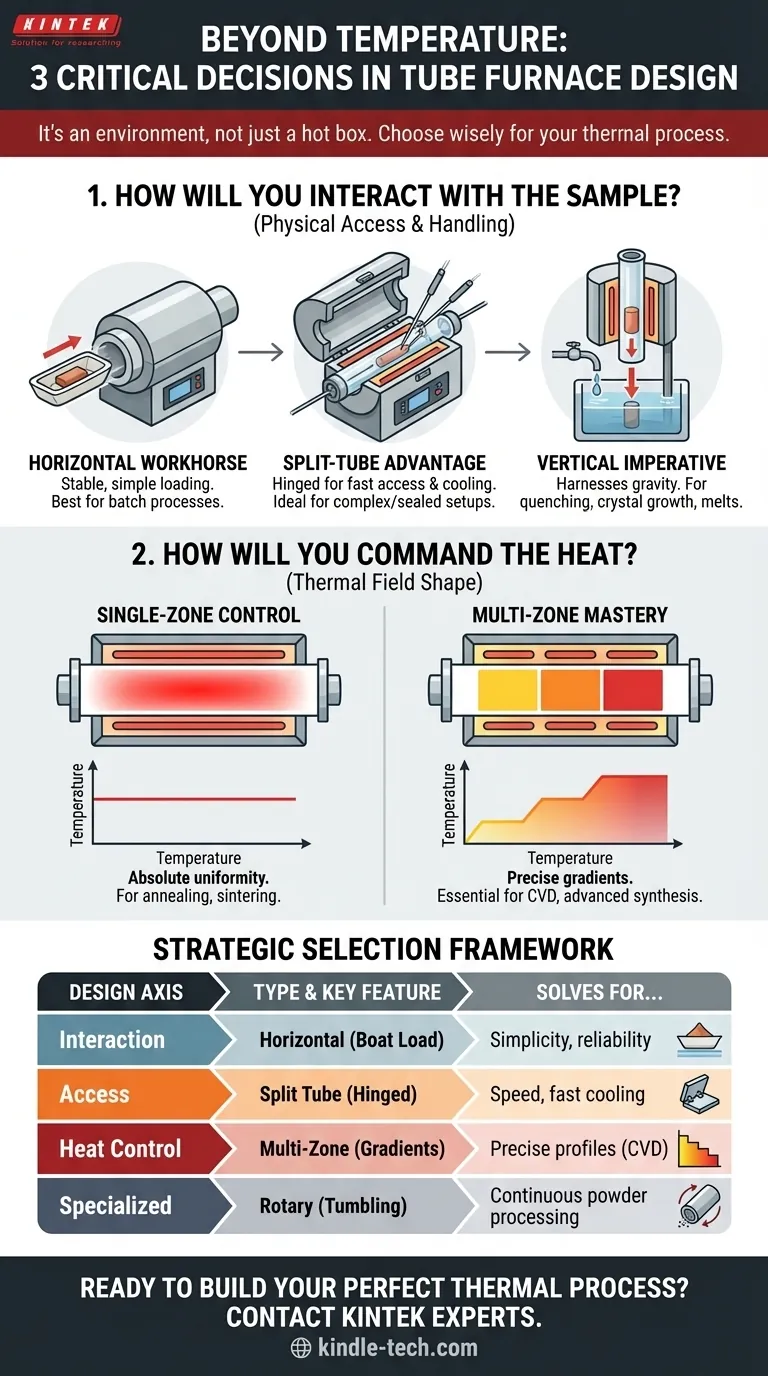

Jenseits Der Temperatur: Die Drei Kritischen Entscheidungen Beim Röhrenofenbau

Der Ofen ist nicht nur eine Kiste

Ein Forscher steht vor einem neuen Material. Sein Ziel ist nicht nur, es zu erhitzen, sondern es zu transformieren – Spannungen abzubauen, einen perfekten Kristall aus seinem Dampf zu züchten, feine Pulver zu einem festen Keramik zu sintern.

Das Werkzeug für diese Transformation ist der Röhrenofen. Aber ihn nur als heiße Kiste zu betrachten, ist ein kritischer Fehler. Er ist eine Umgebung, ein Miniaturreaktor, in dem Atmosphäre, Temperatur und sogar die Schwerkraft präzise kontrollierte Variablen sind.

Die Wahl des falschen Ofens bedeutet nicht nur ineffizientes Heizen. Es bedeutet kompromittierte Daten, frustrierende Setups und fehlgeschlagene Experimente. Die richtige Wahl hingegen fühlt sich wie eine Erweiterung Ihrer eigenen Absicht an. Sie erfordert drei grundlegende Entscheidungen über die Architektur des Ofens.

Die verschiedenen „Typen“ von Röhrenöfen sind keine sich gegenseitig ausschließenden Kategorien. Vielmehr sind sie Kombinationen von Konstruktionsmerkmalen, die auf die Psychologie und Physik Ihres thermischen Prozesses abgestimmt werden müssen.

Entscheidung 1: Wie werden Sie mit der Probe interagieren?

Dies ist eine Frage des physischen Zugangs und der Handhabung. Sie wird durch die Ausrichtung des Ofens und seine mechanische Konstruktion bestimmt.

Das horizontale Arbeitstier

Das Standard-Gedankenbild eines Ofens ist horizontal. Eine Probe, die in einem Keramik-"Boot" liegt, wird in die heiße Zone geschoben. Es ist einfach, stabil und unglaublich effektiv für eine Vielzahl von Batch-Prozessen wie Kalzinierung und Reinigung. Seine Stärke liegt in seiner Einfachheit.

Der Bedarf an Zugang: Der Vorteil des geteilten Rohrs

Stellen Sie sich nun vor, Ihr Prozessrohr ist versiegelt, mit empfindlichen Sonden und Gasleitungen angeschlossen. Sie können es nicht einfach hineinschieben. Oder vielleicht erfordert Ihr Prozess eine schnelle Abkühlung, und das Warten auf das Abkühlen eines massiven Isolierblocks ist keine Option.

Dies ist das psychologische Bedürfnis, das der geteilte Röhrenofen erfüllt. Entlang seiner Länge aufklappbar, öffnet er sich wie eine Muschel. Dies ermöglicht einen sofortigen, vollständigen Zugang zum Prozessrohr. Es ist ein Design, das aus einem Bedarf an Geschwindigkeit und Flexibilität entstanden ist und es Ihnen ermöglicht, komplexe Setups direkt in die Hitze zu platzieren und sie ebenso schnell wieder zu entfernen.

Die Herrschaft der Schwerkraft: Das vertikale Gebot

Einige Prozesse sind eleganter. Betrachten Sie das Wachstum eines Kristalls, der die Rohrwand nicht berühren darf, oder das sofortige Abschrecken einer Probe von 1000 °C in ein flüssiges Bad. Hier müssen Sie eine grundlegende Kraft nutzen.

Ein vertikaler Ofen macht die Schwerkraft zu einem Prozesswerkzeug. Er ermöglicht das Abschrecken im Fall, die gerichtete Erstarrung und die Verarbeitung von geschmolzenen Materialien, die sich in einem horizontalen Rohr verformen oder haften würden. Es ist die Wahl, wenn der Prozess selbst eine Ausrichtung mit der Physik erfordert.

Entscheidung 2: Wie werden Sie die Hitze steuern?

Hier geht es um die Temperatur, aber nicht nur um ihren Spitzenwert. Es geht um die Form des Wärmefeldes, das Sie erzeugen müssen.

Das Streben nach Gleichmäßigkeit: Einzelzonenregelung

Für die meisten Wärmebehandlungen – Glühen, Sintern, Altern – ist das Ziel eine absolute Temperaturgleichmäßigkeit. Sie benötigen jeden Teil Ihrer Probe, um exakt die gleichen Bedingungen zu erfahren.

Ein Einzelzonenofen ist ein Instrument der Gleichmäßigkeit. Er verwendet einen Controller und einen Satz Heizelemente, um eine einzelne, stabile, homogene heiße Zone zu erzeugen. Es ist die Definition, eine Sache zu tun und sie außergewöhnlich gut zu machen.

Die Kunst des Gradienten: Multi-Zonen-Meisterschaft

Aber was, wenn Gleichmäßigkeit der Feind ist? Bei Prozessen wie der chemischen Gasphasenabscheidung (CVD) benötigen Sie einen präzisen Temperaturgradienten. Eine Zone muss heiß genug sein, um eine Vorläuferchemikalie zu verdampfen, während eine nachgeschaltete Zone bei einer anderen, spezifischen Temperatur liegen muss, damit dieser Dampf zersetzt und als dünne Schicht abgeschieden wird.

Ein Mehrzonenofen ist ein Werkzeug zur Gestaltung einer thermischen Landschaft. Mit zwei, drei oder sogar mehr unabhängigen Heizzonen können Sie ein präzises Temperaturprofil entlang der Rohrlänge erstellen. Dies ist kein Luxusmerkmal; für die Synthese fortschrittlicher Materialien ist es eine nicht verhandelbare Fähigkeit.

Ein Rahmen für die strategische Auswahl

Die Wahl eines Ofens bedeutet, die Kompromisse zwischen diesen Designprinzipien zu navigieren. Die Versuchung ist, zu überdimensionieren – das Multi-Zonen-, vertikale, geteilte Röhrenmodell "nur für den Fall" zu nehmen. Aber das effektivste Werkzeug ist dasjenige, das das Problem klar abbildet.

Konstruktionsachse	Typ	Schlüsselfunktion	Löst für...
Interaktion	Horizontal	Probe auf einem Boot geladen	Einfachheit, Zuverlässigkeit (z. B. Glühen)
	Vertikal	Nutzt Schwerkraft zum Abschrecken	Prozesse mit Schmelzen, Kristallwachstum
Zugang	Massives Rohr	Kontinuierlicher Isolationskörper	Maximale Gleichmäßigkeit, wiederholbare Prozesse
	Geteiltes Rohr	Aufklappbar für einfachen Zugang	Geschwindigkeit, schnelles Abkühlen, komplexe/versiegelte Rohre
Wärmeregelung	Einzelzone	Eine gleichmäßige heiße Zone	Gleichmäßigkeit (z. B. Sintern, Kalzinierung)
	Mehrere Zonen	Unabhängige Temperaturzonen	Präzise Gradienten (z. B. CVD)
Spezialisiert	Rotierend	Dreht Rohr für Tumbling	Kontinuierliche Pulververarbeitung

Ihr Prozess bestimmt die Form des Ofens.

Benötigen Sie eine einfache, wiederholbare Wärmebehandlung? Ein horizontaler, massiver Einzelzonenofen ist Ihre robuste und wirtschaftliche Wahl.
Müssen Sie schnelle Zyklen auf versiegelten Reaktoren durchführen? Ein geteiltes Röhrendesign ist unerlässlich.
Müssen Sie fortschrittliche kristalline Filme züchten? Ein Mehrzonenofen ist das einzige Werkzeug für diese Aufgabe.

Das Verständnis dieses Rahmens verwandelt Ihre Auswahl von einer Vermutung in eine strategische Entscheidung. Bei KINTEK verstehen wir, dass ein Ofen das Herzstück vieler Laborprozesse ist, und unsere Ausrüstung ist darauf ausgelegt, die präzise Kontrolle zu bieten, die Ihre Arbeit erfordert. Wir können Ihnen helfen, diese Entscheidungen zu treffen, um die perfekte Architektur für Ihre Anwendung zu finden.

Sind Sie bereit, einen thermischen Prozess zu entwickeln, der für Sie arbeitet und nicht gegen Sie? Kontaktieren Sie unsere Experten
