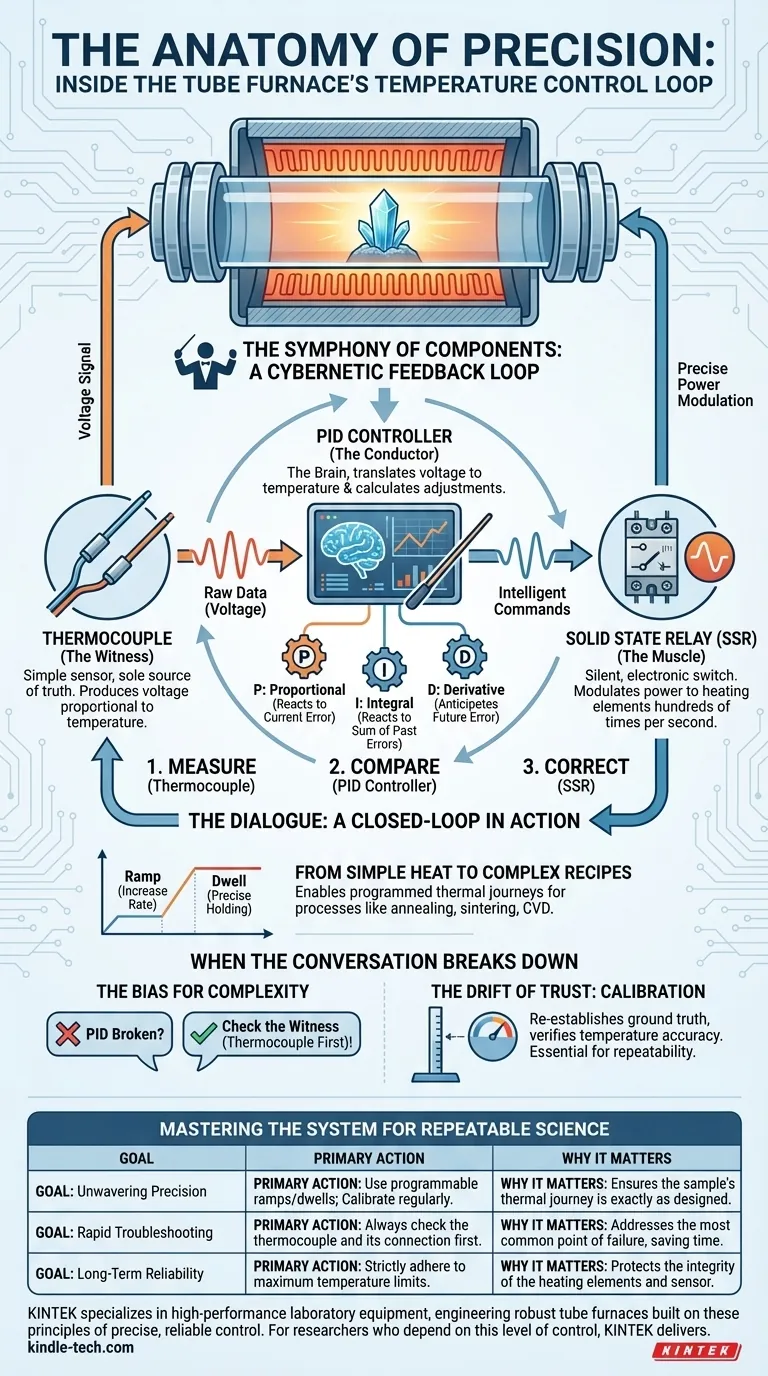

Die Anatomie Der Präzision: Im Regelkreis Des Rohrofens

Der hohe Einsatz eines einzigen Grades

Stellen Sie sich einen Materialwissenschaftler vor, der sorgfältig einen einzelnen Kristall züchtet. Wochen der Arbeit haben zu dieser Endphase geführt: ein langsamer, sorgfältig kontrollierter Kühlprozess in einem Rohrofen. Eine Abweichung von nur wenigen Grad – ein leichtes Überschwingen – könnte Unvollkommenheiten einführen und die gesamte Probe nutzlos machen.

Hier geht es nicht nur darum, etwas heiß zu machen. Es geht darum, die Temperatur mit absoluter Autorität zu beherrschen.

Dieses Maß an Kontrolle kommt nicht von einer einzigen, leistungsstarken Komponente. Sie entsteht aus einem eleganten, schnellen Dialog zwischen drei Teilen, die perfekt harmonieren. Es ist ein kybernetisches System – ein kontinuierlicher Regelkreis, der misst, vergleicht und korrigiert, um sicherzustellen, dass die Realität im Ofen exakt der Absicht des Benutzers entspricht.

Die Symphonie der Komponenten

Betrachten Sie das Temperaturregelsystem des Ofens als ein kleines, engagiertes Orchester. Jedes Mitglied hat eine bestimmte Rolle, und die endgültige Leistung – stabile, genaue Temperatur – hängt von ihrer fehlerfreien Koordination ab.

Der Zeuge: Das Thermoelement

Das Thermoelement ist die einzige Wahrheitsquelle des Systems. Es ist ein einfacher Sensor, der aus zwei unterschiedlichen Metallen besteht, die an einem einzigen Punkt verbunden sind. Wenn diese Verbindung erhitzt wird, erzeugt sie eine winzige Spannung, die direkt proportional zur Temperatur ist.

Diese Spannung sind die rohen, ungefilterten Daten von der Front. Psychologisch müssen wir diesem Zeugen vollständig vertrauen. Wenn er beschädigt ist, falsch positioniert ist oder sein Signal verrauscht ist, operiert das gesamte System mit fehlerhaften Informationen, egal wie hochentwickelt die anderen Komponenten sind.

Der Dirigent: Der PID-Regler

Der PID-Regler (Proportional-Integral-Derivative) ist das Gehirn, der Dirigent der Symphonie. Er empfängt das Spannungssignal des Thermoelements und wandelt es in eine Temperaturanzeige um.

Aber er leistet weit mehr als ein einfacher Ein/Aus-Thermostat. Der PID-Algorithmus ist ein Modell der Voraussicht:

Proportional: Er reagiert auf den aktuellen Fehler.
Integral: Er reagiert auf die Summe vergangener Fehler und eliminiert stationäre Abweichungen.
Derivative: Er antizipiert zukünftige Fehler, indem er auf die Änderungsrate der Temperatur reagiert.

Dies ermöglicht es dem Regler, sanfte, intelligente Anpassungen vorzunehmen und die Überschwinger und Unterschwinger zu vermeiden, die einfachere Systeme plagen. Er lernt die thermische Trägheit des Ofens – wie schnell er sich aufheizt und abkühlt – und passt seine Befehle entsprechend an.

Der Muskel: Das Halbleiterrelais (SSR)

Die Entscheidungen des PID-Reglers wären bedeutungslos, wenn es keine Möglichkeit gäbe, sie auszuführen. Das Halbleiterrelais (SSR) ist der stille, reaktionsschnelle Muskel, der die Befehle des Dirigenten ausführt.

Als elektronischer Schalter ohne bewegliche Teile kann das SSR Hunderte Male pro Sekunde die Leistung der Heizelemente des Ofens modulieren. Diese Geschwindigkeit ermöglicht es, dass die differenzierten Berechnungen des PID in eine unglaublich fein abgestimmte Energieabgabe umgesetzt werden.

Der Dialog: Ein geschlossener Regelkreis in Aktion

Diese drei Komponenten sind in ein permanentes, selbstkorrigierendes Gespräch verwickelt.

Messen: Das Thermoelement meldet die aktuelle Temperatur.
Vergleichen: Der PID-Regler analysiert die Differenz zwischen dieser Meldung und dem gewünschten Sollwert.
Korrigieren: Der Regler berechnet die benötigte präzise Leistungsanpassung und weist das SSR an.

Dieser Zyklus wiederholt sich unaufhörlich und bildet ein geschlossenes System, das ständig wachsam ist. Dieser unaufhörliche Dialog ist das Markenzeichen eines hochwertigen Laborofens, wie er von KINTEK konstruiert wird, wo zuverlässige thermische Prozesse die Grundlage für reproduzierbare Wissenschaft bilden.

Von einfacher Hitze zu komplexen Rezepten

Dieser dynamische Regelkreis ermöglicht komplexe thermische Profile. Wissenschaftler können programmieren:

Rampen: Spezifische Geschwindigkeiten der Temperaturerhöhung oder -senkung.
Haltezeiten: Präzise Haltezeiten bei einer Zieltemperatur.

Der Ofen hält nicht nur einen Sollwert ein, sondern führt eine Probe durch eine vordefinierte thermische Reise. Bei Prozessen wie Glühen, Sintern oder chemischer Gasphasenabscheidung ist die Geschichte der Temperatur ebenso wichtig wie die Endtemperatur selbst.

Wenn das Gespräch zusammenbricht

Selbst die elegantesten Systeme können auf Probleme stoßen. Ein psychologischer Ansatz zur Fehlerbehebung – das Verständnis unserer eigenen Vorurteile – ist oft der schnellste Weg zur Lösung.

Die Voreingenommenheit für Komplexität

Wenn die Temperatur instabil wird, springt unser Verstand oft zur komplexesten Komponente: „Der PID-Regler muss kaputt sein.“ Dies ist eine kognitive Abkürzung, die normalerweise falsch ist.

Der rationalste erste Schritt ist, die Informationsquelle zu hinterfragen. Überprüfen Sie den Zeugen. Ist das Thermoelement richtig angeschlossen? Ist es richtig positioniert? Ist das Kabel ausgefranst oder beschädigt? Meistens liegt das Problem beim einfachen Sensor, nicht beim komplexen Gehirn.

Das Abdriften des Vertrauens: Die Rolle der Kalibrierung

Mit der Zeit können selbst die besten Systeme abdriften. Thermische Zyklen können die Spannungsreaktion eines Thermoelements subtil verändern. Kalibrierung ist die Wiederherstellung der Grundwahrheit. Es ist der Prozess der Überprüfung, ob die am Regler angezeigte Temperatur eine wahre Widerspiegelung der physikalischen Realität im Ofenrohr ist. Für Arbeiten, die eine Zertifizierung oder strenge Reproduzierbarkeit erfordern, ist eine regelmäßige Kalibrierung nicht nur eine gute Praxis, sondern unerlässlich, um das Vertrauen in Ihre Ergebnisse zu erhalten.

Beherrschen des Systems für reproduzierbare Wissenschaft

Die Beherrschung Ihrer thermischen Prozesse bedeutet, die Logik dieses Systems zu verstehen. Ihre Ziele sollten Ihren operativen Fokus bestimmen.

Ziel	Primäre Aktion	Warum es wichtig ist
Unerschütterliche Präzision	Verwenden Sie programmierbare Rampen/Haltezeiten; Kalibrieren Sie regelmäßig.	Stellt sicher, dass die thermische Reise der Probe genau wie geplant verläuft.
Schnelle Fehlerbehebung	Überprüfen Sie immer zuerst das Thermoelement und seine Verbindung.	Behebt den häufigsten Fehlerpunkt und spart Zeit und Kosten.
Langfristige Zuverlässigkeit	Halten Sie die maximalen Temperaturgrenzen des Ofens strikt ein.	Schützt die Integrität der Heizelemente und des Sensors.

Das Verständnis dieses komplexen Dialogs zwischen Sensor, Regler und Relais ist der Schlüssel zur Erschließung des vollen Potenzials Ihres Rohrofens. Es verwandelt das Gerät von einer einfachen Heizung in ein Präzisionsinstrument für Entdeckung und Innovation. Für Forscher, die auf dieses Maß an Kontrolle angewiesen sind, sind die Qualität und Zuverlässigkeit der Ausrüstung von größter Bedeutung.

KINTEK ist spezialisiert auf Hochleistungs-Laborgeräte und entwickelt robuste Rohröfen, die auf diesen Prinzipien präziser, zuverlässiger Steuerung basieren. Um sicherzustellen, dass Ihre Ergebnisse genau und reproduzierbar sind, benötigen Sie ein System, dem Sie vertrauen können. Kontaktieren Sie unsere Experten, um Ihre spezifischen Anforderungen an die thermische Verarbeitung zu besprechen.
