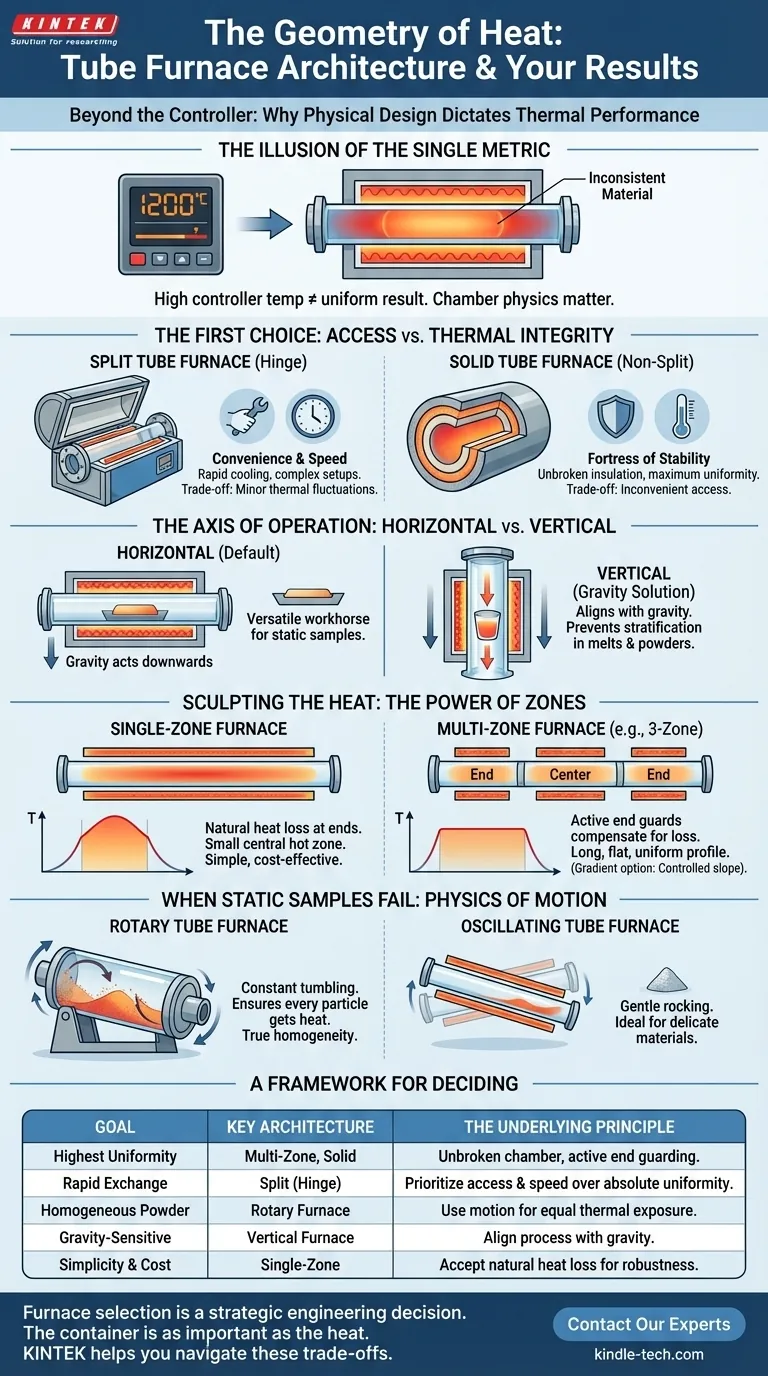

Die Geometrie Der Wärme: Wie Die Architektur Eines Rohröfen Ihre Ergebnisse Bestimmt

Die Illusion einer einzelnen Kennzahl

Ein Forscher bereitet einen neuartigen Katalysator vor. Die Synthese erfordert, dass ein Vorläuferpulver sechs Stunden lang bei 1200 °C mit absoluter Gleichmäßigkeit gehalten wird. Sie wählen einen Ofen mit einem erstklassigen Temperaturregler, führen das Experiment durch und stellen fest, dass das resultierende Material inkonsistent ist. Die Partikel in der Mitte sind perfekt, aber die an den Enden nicht.

Der Regler zeigte 1200 °C an. Die Heizelemente funktionierten. Das Versagen lag nicht in der Elektronik, sondern in der Physik der Kammer selbst.

Wir haben eine psychologische Voreingenommenheit für einfache Kennzahlen. Wir suchen nach der höchsten Temperatur, der schnellsten Aufheizrate oder dem fortschrittlichsten Regler. Aber in der thermischen Verarbeitung ist oft die physikalische Architektur des Ofens der kritischste Faktor. Die Geometrie der Wärme ist wichtiger als ihr Spitzenwert.

Die erste Wahl: Zugang vs. thermische Integrität

Die grundlegendste Entscheidung im Ofendesign betrifft nicht die Temperatur; es geht darum, wie Sie Ihre Probe in die Wärme bringen. Diese Wahl führt zu einem sofortigen und unvermeidlichen Kompromiss.

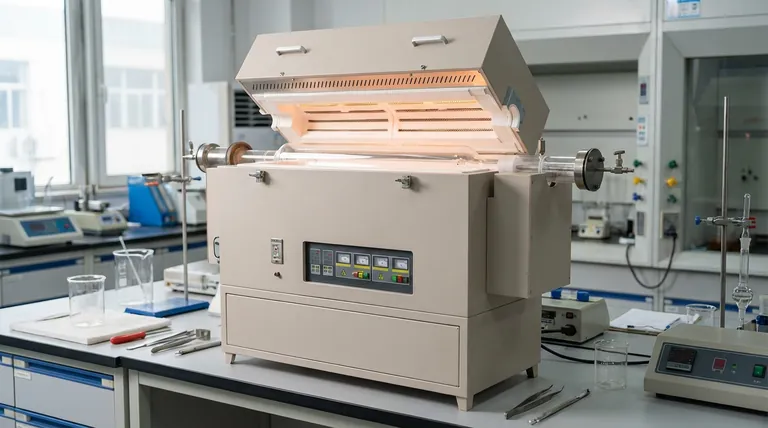

Geteilte Rohröfen sind Wunder der Bequemlichkeit. Auf einem Scharnier gebaut, öffnen sie sich wie eine Muschel und ermöglichen es Ihnen, ein Prozessrohr mit komplexen Flanschen oder Anschlüssen sofort einzusetzen oder zu entfernen. Dieses Design ist auch ideal für Prozesse, die eine schnelle Abkühlung erfordern, da Sie die Kammer einfach an die Umgebungsluft öffnen können.

Massive (nicht geteilte) Rohröfen sind im Gegensatz dazu Festungen der thermischen Stabilität. Ein massiver, ununterbrochener Zylinder aus Isolierung und Heizelementen bietet die gleichmäßigste und stabilste Umgebung, die möglich ist. Es gibt keine Nähte, die geringfügige Temperaturschwankungen verursachen könnten. Der Preis für diese Integrität ist Unannehmlichkeit; Proben müssen sorgfältig von einem Ende eingeführt werden.

Dies ist das klassische Ingenieursdilemma: Optimieren Sie für den Prozess (Gleichmäßigkeit) oder für den Arbeitsablauf (Zugang)?

Die Achse des Betriebs: Horizontal vs. Vertikal

Die Ausrichtung des Ofens bestimmt seine Beziehung zur Schwerkraft, einer Kraft, die bei Hochtemperaturversuchen oft übersehen wird.

Horizontal ist der Standard, das vielseitige Arbeitstier für die meisten statischen Probenverarbeitungen.

Die vertikale Ausrichtung ist die Lösung, wenn die Schwerkraft zu einer Variablen wird. Bei Prozessen wie dem Kristallwachstum verhindert sie die Schichtung in der Schmelze. Bei der Behandlung von Pulvern kann sie verhindern, dass feinere Partikel sich trennen. Indem der Prozess mit der Schwerkraft ausgerichtet wird, wird eine unerwünschte Variable eliminiert, wodurch sichergestellt wird, dass die einzige wirkende Kraft diejenige ist, die Sie kontrollieren: Wärme.

Die Wärme formen: Die Kraft der Zonen

Ein einzelner Satz von Heizelementen in einem Rohrofen verliert immer an den Enden mehr Wärme als in der Mitte. Das ist ein unausweichliches Gesetz der Thermodynamik. Das Ergebnis ist eine kleine, wirklich gleichmäßige "Heizzone" in der Mitte, wobei die Temperatur an beiden Enden abfällt.

Einzonenöfen akzeptieren diese Realität. Sie sind einfach, kostengünstig und perfekt für kleine Proben, die direkt in der Mitte platziert werden, oder für Anwendungen, bei denen absolute Gleichmäßigkeit über eine lange Strecke nicht kritisch ist.

Mehrzonenöfen weigern sich, dies zu akzeptieren. Ein Drei-Zonen-Ofen, die gängigste Konfiguration, fügt zwei kleinere, unabhängig gesteuerte "Endzonen" hinzu. Diese fungieren als thermische Wächter. Ihr einziger Zweck ist es, zusätzliche Energie an den Enden einzuspeisen, um natürliche Wärmeverluste auszugleichen und die zentrale Zone zu einem langen, außergewöhnlich flachen und gleichmäßigen Temperaturprofil zu zwingen.

Ein Gradientenofen ist eine spezialisierte Anwendung dieser Technologie, bei der die Zonen so programmiert sind, dass sie ein kontrolliertes Temperaturgefälle erzeugen. Dies verwandelt den Ofen von einem einfachen Heizgerät in ein Analysewerkzeug und ermöglicht es Forschern, das Verhalten eines Materials über einen Temperaturbereich in einem einzigen Experiment zu untersuchen.

Wenn statische Proben versagen: Die Physik der Bewegung

Das Erhitzen eines statischen Pulverhaufens ist von Natur aus ineffizient. Die Partikel an der Oberfläche werden direkt erhitzt, während die in der Mitte durch ihre Nachbarn isoliert werden. Das Ergebnis ist eine ungleichmäßig verarbeitete Charge.

Drehrohröfen lösen dieses Problem durch ständige, sanfte Bewegung. Durch langsames Drehen des gesamten Prozessrohrs sorgt der Ofen dafür, dass jedes Partikel kontinuierlich an die Oberfläche zurückgefaltet wird und der Wärmequelle ausgesetzt ist. Dies ist der Schlüssel zur Erzielung echter Homogenität bei Prozessen wie Kalzinierung oder Pyrolyse von Pulvern und Granulaten.

Oszillierende Rohröfen bieten eine sanftere Mischwirkung, indem sie das Material hin und her schaukeln. Dies ist ideal für empfindlichere Materialien, bei denen die Kippwirkung eines Drehrohrofens zu aggressiv sein könnte.

Ein Rahmen für die Entscheidung

Die Auswahl des richtigen Rohröfen ist keine Suche nach dem "besten" Modell. Es geht darum, das Problem zu verstehen, das Sie lösen möchten, und die Architektur auszuwählen, die für diese spezifische Herausforderung entwickelt wurde. Die Kompromisse sind keine Mängel; sie sind Merkmale eines zweckbestimmten Werkzeugs.

Ziel	Schlüsselarchitektur	Das zugrunde liegende Prinzip
Höchste Temperaturgleichmäßigkeit	Mehrzonig, Massiv (nicht geteilt)	Erstellen Sie eine ununterbrochene thermische Kammer und schützen Sie die Enden aktiv.
Schneller Probenaustausch / Komplexe Einrichtung	Geteilter (Scharnier-)Ofen	Priorisieren Sie physischen Zugang und Arbeitsablaufgeschwindigkeit gegenüber absoluter Gleichmäßigkeit.
Homogene Pulververarbeitung	Drehrohrofen	Nutzen Sie Bewegung, um sicherzustellen, dass jedes Partikel die gleiche thermische Energie erhält.
Schwerkraftempfindliche Prozesse	Vertikaler Ofen	Richten Sie den Prozess mit der Schwerkraft aus, um sie als Variable zu eliminieren.
Einfachheit und Kosteneffizienz	Einzonenofen	Akzeptieren Sie natürliche Wärmeverluste für ein einfacheres, robusteres Design.

Das Verständnis dieser architektonischen Entscheidungen verwandelt die Ofenauswahl von einer Katalogsuche in eine strategische Ingenieursentscheidung. Es erkennt an, dass der Behälter für die Wärme genauso wichtig ist wie die Wärme selbst. Bei KINTEK liegt unsere Expertise darin, Ihnen bei der Bewältigung dieser Kompromisse zu helfen und sicherzustellen, dass der von Ihnen gewählte Ofen nicht nur ein Ausrüstungsgegenstand ist, sondern die richtige Lösung für Ihre spezifische Herausforderung.

Um sicherzustellen, dass Ihre Ergebnisse durch Ihre Forschung definiert werden, nicht durch die Einschränkungen Ihrer Ausrüstung, lassen Sie uns die richtige Architektur für Ihre Arbeit finden. Kontaktieren Sie unsere Experten
