Was ist Chemical Vapor Deposition (CVD) in der Halbleiterfertigung? Ein Leitfaden zum schichtweisen Aufbau von Mikrochips

In der Halbleiterfertigung ist die chemische Gasphasenabscheidung (CVD) ein grundlegender Prozess, der verwendet wird, um integrierte Schaltkreise Schicht für Atomschicht aufzubauen. Dabei werden reaktive Gase (Vorläuferstoffe) in eine Kammer eingeleitet, wo sie auf der Oberfläche eines Siliziumwafers reagieren und einen ultradünnen Feststofffilm abscheiden. Diese Methode ist unerlässlich für die Erstellung der verschiedenen isolierenden, leitenden und halbleitenden Schichten, die die komplexe Architektur eines modernen Mikrochips bilden.

Im Kern ist CVD keine einzelne Methode, sondern eine Familie hochspezialisierter Techniken. Die zentrale Herausforderung bei der Chipherstellung besteht darin, den richtigen CVD-Prozess auszuwählen, um das richtige Material an der richtigen Stelle abzuscheiden, wobei die kritischen Kompromisse zwischen Filmqualität, Abscheidungsgeschwindigkeit und der Temperatursensitivität des zu bauenden Bauteils abgewogen werden müssen.

Wie CVD einen Mikrochip aufbaut

CVD ist eine der wichtigsten Methoden, mit denen Ingenieure die komplizierten, dreidimensionalen Strukturen konstruieren, aus denen Transistoren und die sie verbindenden Leitungen bestehen.

Das Grundprinzip: Von Gas zu Feststoff

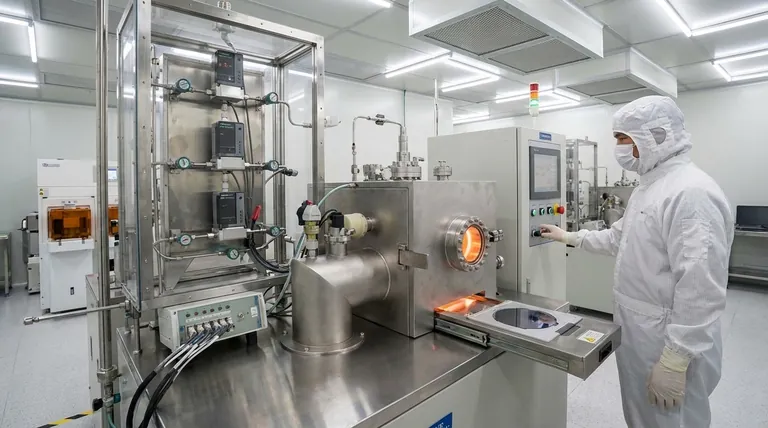

Der Prozess beginnt damit, dass ein Siliziumwafer in eine Reaktionskammer gelegt wird. Anschließend werden ein oder mehrere flüchtige Vorläufergase zugeführt.

Diese Gase überziehen den Wafer nicht nur. Stattdessen führen Energie – typischerweise in Form von Wärme – dazu, dass sie sich auf der Oberfläche des Wafers zersetzen und reagieren, wodurch ein stabiler Feststofffilm entsteht und flüchtige Nebenprodukte zurückbleiben, die aus der Kammer abgesaugt werden.

Diese chemische Umwandlung unterscheidet CVD von anderen Techniken und ermöglicht die Erzeugung hochreiner, gut kontrollierter Materialschichten.

Wichtige durch CVD abgeschiedene Materialien

CVD ist vielseitig und wird zur Abscheidung der kritischsten Materialien in einem Chip eingesetzt.

• Isolatoren (Dielektrika): Siliziumdioxid (SiO₂) und Siliziumnitrid (Si₃N₄) werden abgeschieden, um verschiedene Komponenten voneinander elektrisch zu isolieren.
• Leiter und Halbleiter: Polysilizium ist ein kritisches Material für die Bildung des „Gates“ eines Transistors, das als Schalter fungiert. CVD wird auch zur Abscheidung von Metallfilmen wie Wolfram verwendet, die als elektrische Kontakte dienen.
• Komplexe Filme: Fortschrittliche Techniken wie MOCVD werden zur Herstellung von Verbindungshalbleitern (z. B. für LEDs) und anderen hochtechnisch entwickelten Filmen verwendet, bei denen die genaue Zusammensetzung entscheidend ist.

Ein Leitfaden zu den wichtigsten CVD-Techniken

Der Begriff „CVD“ umfasst mehrere unterschiedliche Methoden, die jeweils für eine bestimmte Anwendung oder Phase im Herstellungsprozess optimiert sind.

LPCVD (Low-Pressure CVD)

LPCVD wird bei hohen Temperaturen und sehr niedrigem Druck durchgeführt. Diese Kombination führt zu Filmen mit ausgezeichneter Reinheit und Gleichmäßigkeit über den gesamten Wafer.

Es ist die bevorzugte Methode zur Abscheidung hochwertiger Siliziumnitrid- und Polysiliziumschichten, bei denen das thermische Budget keine Hauptsorge darstellt.

PECVD (Plasma-Enhanced CVD)

PECVD verwendet ein elektromagnetisches Feld (Plasma), um die Vorläufergase anzuregen, anstatt sich ausschließlich auf hohe Temperaturen zu verlassen.

Dies ermöglicht die Abscheidung bei viel niedrigeren Temperaturen, was sie für die Abscheidung von Filmen auf Schichten, die durch die Hitze eines LPCVD-Prozesses beschädigt würden, unverzichtbar macht. Es ist ein Arbeitspferd für die Abscheidung von Isolierschichten.

HDP-CVD (High-Density Plasma CVD)

Wenn Transistoren kleiner werden, werden die Abstände zwischen den Komponenten extrem tief und schmal (hohes Seitenverhältnis). Das Füllen dieser Lücken ohne Lufteinschlüsse ist eine große Herausforderung.

HDP-CVD löst dies, indem es gleichzeitig Material abscheidet und ionisiertes Argongas verwendet, um es zu verputzen und zu ätzen. Dieser Doppelaktionsprozess füllt winzige Gräben effektiv von unten nach oben und verhindert die Bildung von Lufteinschlüssen, die sonst zum Ausfall des Bauteils führen würden.

Die Abwägungen verstehen

Die Auswahl einer Abscheidungstechnologie bedeutet nie, die „beste“ zu finden, sondern die richtige für eine bestimmte Aufgabe. Die Entscheidung beinhaltet immer das Abwägen konkurrierender Faktoren.

Temperatur vs. Filmqualität

Höhere Prozesstemperaturen, wie sie bei LPCVD auftreten, erzeugen im Allgemeinen dichtere Filme höherer Reinheit.

Sobald jedoch temperaturempfindliche Metallschichten auf dem Chip hergestellt wurden, können Hochtemperaturprozesse nicht mehr angewendet werden. Dies zwingt Ingenieure, für nachfolgende Schichten das Niedertemperaturverfahren PECVD zu verwenden, auch wenn dies einen leichten Kompromiss bei den Filmeigenschaften bedeutet.

Geschwindigkeit vs. Präzision

Einige CVD-Prozesse sind für eine hohe Produktionsdurchsatzrate optimiert, indem sie Filme schnell abscheiden, um die Produktion am Laufen zu halten.

Andere Techniken, wie die verwandte Atomic Layer Deposition (ALD), treiben dieses Prinzip auf die Spitze. ALD scheidet Material eine einzige Atomschicht nach der anderen ab und bietet eine unübertroffene Dickenkontrolle und Konformität auf Kosten eines viel langsameren Prozesses.

Konformität: Die Fähigkeit, komplexe Formen zu bedecken

Konformität bezieht sich darauf, wie gut sich ein abgeschiedener Film an die Form der darunter liegenden Topographie anpasst. CVD-Prozesse bieten im Allgemeinen eine überlegene Konformität im Vergleich zur Physical Vapor Deposition (PVD), die eher ein Sichtlinienprozess ist.

Für die aggressivsten Strukturen, wie die tiefen Lücken in modernen Logikchips, ist ein hochkonformer Prozess wie HDP-CVD nicht nur vorzuziehen – er ist unerlässlich.

Die richtige Wahl für Ihr Ziel treffen

Die richtige Abscheidungsstrategie wird vollständig durch die spezifischen Materialanforderungen und die Einschränkungen des Fertigungsschritts bestimmt.

• Wenn Ihr Hauptaugenmerk auf der Erstellung hochreiner, gleichmäßiger Basisschichten liegt und die Temperatur keine Einschränkung darstellt: LPCVD ist die optimale Wahl für Materialien wie Polysilizium und Siliziumnitrid.
• Wenn Ihr Hauptaugenmerk auf der Abscheidung von Isolierschichten auf temperaturempfindlichen darunter liegenden Strukturen liegt: PECVD bietet die wesentliche, zuverlässige Niedertemperaturlösung.
• Wenn Ihr Hauptaugenmerk auf dem Füllen tiefer, schmaler Gräben ohne Erzeugung bauteilzerstörender Lufteinschlüsse liegt: HDP-CVD wurde speziell für diese kritische Herausforderung der Lückenfüllung mit hohem Seitenverhältnis entwickelt.
• Wenn Ihr Hauptaugenmerk auf der Abscheidung von Verbindungshalbleitern oder Filmen mit präziser elementarer Zusammensetzung liegt: MOCVD bietet die Kontrolle, die für fortschrittliche Materialien in der Optoelektronik und für Transistoren der nächsten Generation erforderlich ist.

Letztendlich ist die Beherrschung der Kunst und Wissenschaft der chemischen Gasphasenabscheidung grundlegend, um die Grenzen des Möglichen in der Halbleitertechnologie zu erweitern.

Zusammenfassungstabelle:

CVD-Technik	Hauptanwendungsfall	Hauptvorteil
LPCVD	Hochreine Basisschichten (z. B. Polysilizium, Siliziumnitrid)	Ausgezeichnete Filmgleichmäßigkeit und Reinheit bei hohen Temperaturen
PECVD	Isolierschichten auf temperaturempfindlichen Strukturen	Niedrigere Abscheidungstemperatur durch Plasma
HDP-CVD	Füllen tiefer, schmaler Gräben in modernen Logikchips	Überlegene Lückenfüllfähigkeit ohne Lufteinschlüsse
MOCVD	Verbindungshalbleiter und Filme mit präziser Zusammensetzung	Kontrolle über komplexe Materialabscheidung
