Was ist die chemische Gasphasenabscheidung mit schwebendem Katalysator? Ein Leitfaden zur kontinuierlichen Nanomaterialproduktion

Im Wesentlichen ist die chemische Gasphasenabscheidung mit schwebendem Katalysator (FC-CVD) eine spezielle Fertigungstechnik, bei der das Materialwachstum auf winzigen Katalysatorpartikeln stattfindet, die aktiv in einem heißen Gasstrom schweben. Im Gegensatz zur traditionellen chemischen Gasphasenabscheidung (CVD), die ein stationäres Objekt beschichtet, erzeugt die FC-CVD das Material – insbesondere Kohlenstoffnanoröhren – direkt in der Reaktionskammer, wodurch es kontinuierlich produziert und gesammelt werden kann.

Das entscheidende Merkmal der FC-CVD ist ihre Wachstumsmethode. Anstatt einen Film auf einer festen Oberfläche abzuscheiden, verwendet sie mobile, gasförmige Katalysatoren, um eine kontinuierliche, großtechnische Synthese von Nanomaterialien zu ermöglichen, wodurch sie von einem Beschichtungsprozess zu einer Methode der Massenproduktion wird.

Das Fundament verstehen: Standard-CVD

Um die Innovation der Methode mit schwebendem Katalysator zu verstehen, müssen wir zunächst die Grundlagen der konventionellen chemischen Gasphasenabscheidung (CVD) begreifen.

Das Kernprinzip

Die Standard-CVD ist ein Verfahren zur Aufbringung eines dünnen, festen Films auf die Oberfläche eines Substrats oder Bauteils. Dabei wird das Bauteil in eine Reaktionskammer gebracht, die typischerweise unter Vakuum steht.

Ein flüchtiges chemisches Gas, bekannt als Precursor, wird dann in die Kammer eingeleitet. Beim Erhitzen unterliegt dieser Precursor einer chemischen Reaktion oder Zersetzung.

Das Ergebnis dieser Reaktion ist ein festes Material, das sich gleichmäßig auf der Oberfläche des Bauteils ablagert und allmählich eine dünne und gleichmäßige Beschichtung bildet.

Die Schlüsselkomponenten

Ein traditionelles CVD-System basiert auf einer statischen Beziehung zwischen drei Schlüsselelementen:

1. Das Substrat: Das stationäre Werkstück oder Material, das beschichtet wird.
2. Der Precursor: Das Gas, das sich zersetzt, um die Beschichtung zu bilden.
3. Die Wärme: Die Energiequelle, die die chemische Reaktion auf der Substratoberfläche antreibt.

Die Innovation des „schwebenden Katalysators“

Die FC-CVD verändert die Beziehung zwischen diesen Komponenten grundlegend, indem sie den Ort des Materialwachstums mobilisiert.

Was ist ein Katalysator in der CVD?

Bei vielen CVD-Reaktionen, insbesondere für das Wachstum von Materialien wie Kohlenstoffnanoröhren, ist ein Katalysator erforderlich. Dies ist eine Substanz (oft ein Metall wie Eisen, Kobalt oder Nickel), die es dem Precursor-Gas ermöglicht, effizient abgebaut und in die gewünschte Struktur umgewandelt zu werden.

Bei der traditionellen CVD wird dieser Katalysator zuerst als dünne Schicht auf dem festen Substrat abgeschieden. Das Wachstum findet nur dort statt, wo der Katalysator auf dieser Oberfläche vorhanden ist.

Vom festen zum schwebenden Katalysator

Die Methode des „schwebenden Katalysators“ macht ein vorbeschichtetes Substrat überflüssig. Stattdessen wird der Katalysator zusammen mit dem Precursor direkt in den Gasstrom eingebracht.

Dies geschieht typischerweise durch Zugabe einer katalysatorhaltigen Verbindung (wie Ferrocen für einen Eisenkatalysator) zu der Gasmischung, die in den heißen Reaktor eintritt.

Hohe Temperaturen bewirken, dass sich diese Verbindung zersetzt und nanometergroße metallische Partikel bildet. Diese Partikel sind die „schwebenden Katalysatoren“, die vom Gasstrom mitgerissen werden.

Der Schritt-für-Schritt-FC-CVD-Prozess

1. Eine Kohlenstoffquelle (wie Methan oder Ethanol) und ein Katalysator-Precursor (wie Ferrocen) werden in einen Hochtemperatur-Rohrofen injiziert.
2. Die Wärme bewirkt, dass sich der Katalysator-Precursor zersetzt und metallische Nanopartikel bildet, die im Gas schweben.
3. Gleichzeitig zersetzt sich das Kohlenstoffquellgas auf der Oberfläche dieser schwebenden Nanopartikel.
4. Das gewünschte Material – wie Kohlenstoffnanoröhren – wächst direkt aus diesen mobilen Katalysatorpartikeln in der Gasphase.
5. Dieser kontinuierliche Strom des neu gebildeten Materials wird vom Gasstrom stromabwärts transportiert und gesammelt, oft als Pulver, ein verworrenes „Aerogel“ oder indem es direkt zu einer Faser oder einem Blatt gesponnen wird.

Warum die chemische Gasphasenabscheidung mit schwebendem Katalysator wählen?

Die FC-CVD ist nicht nur eine geringfügige Abweichung; sie bietet deutliche Vorteile, die sie für bestimmte Anwendungen zur bevorzugten Methode machen.

Unübertroffene Skalierbarkeit

Da der Prozess kontinuierlich und nicht chargenweise abläuft, eignet sich die FC-CVD hervorragend für die industrielle Produktion. Material kann kontinuierlich erzeugt werden, solange Precursoren zugeführt werden, eine Leistung, die mit substratbegrenzten Methoden unmöglich ist.

Unabhängigkeit von einem Substrat

Das Wachstum findet in der Gasphase statt, nicht auf einer Oberfläche. Dies befreit den Prozess von den Größen- und Geometriebeschränkungen eines Substrats. Das Endprodukt ist ein Massenmaterial, keine Oberflächenbeschichtung, was völlig neue Anwendungen wie hochfeste Fasern und leitfähige Filme eröffnet.

In-situ-Kontrolle über Materialeigenschaften

Durch sorgfältiges Abstimmen von Temperatur, Gasflussraten und Precursorkonzentrationen können die Bediener die Eigenschaften des Nanomaterials während seiner Bildung beeinflussen. Dies ermöglicht eine dynamische Kontrolle über Faktoren wie den Nanoröhrendurchmesser oder die Reinheit.

Die Kompromisse verstehen

Trotz ihrer Leistungsfähigkeit bringt die FC-CVD eigene Herausforderungen mit sich, die es zu verstehen gilt.

Die Herausforderung der Reinheit

Da das Material auf Katalysatorpartikeln wächst, werden diese Partikel oft als Verunreinigung in das Endprodukt eingebaut. Nachbearbeitungsschritte zur Entfernung dieses Restkatalysators sind fast immer erforderlich, was Kosten und Komplexität erhöht.

Prozesskomplexität

Die Steuerung einer dynamischen, dreidimensionalen Reaktion in einem strömenden Gas ist von Natur aus komplexer als die Steuerung einer statischen Reaktion auf einer zweidimensionalen Oberfläche. Um konsistente Ergebnisse zu erzielen, ist eine präzise Kontrolle zahlreicher interagierender Variablen erforderlich.

Die richtige Wahl für Ihr Ziel treffen

Die Wahl der richtigen Abscheidungsmethode hängt vollständig vom beabsichtigten Ergebnis ab.

• Wenn Ihr Hauptaugenmerk auf der großtechnischen, kontinuierlichen Produktion von Nanomaterialien wie Kohlenstoffnanoröhren liegt: FC-CVD ist aufgrund ihrer Skalierbarkeit und Massenproduktion oft die überlegene industrielle Methode.
• Wenn Ihr Hauptaugenmerk auf der Abscheidung eines präzisen, gleichmäßigen Dünnfilms auf einem bestimmten Bauteil (z. B. einem Siliziumwafer) liegt: Die traditionelle, substratbasierte CVD ist die geeignete und direktere Wahl.
• Wenn Ihr Hauptaugenmerk auf der Forschungssynthese mit hoher Kontrolle über Platzierung und Struktur auf einer Oberfläche liegt: Substratbasierte Methoden sind im Allgemeinen einfacher zu handhaben, zu charakterisieren und zu iterieren.

Letztendlich verwandelt die FC-CVD die Materialsynthese von einem Oberflächenbeschichtungsprozess in einen kontinuierlichen Fertigungsstrom für fortschrittliche Materialien.

Zusammenfassungstabelle:

Merkmal	Traditionelle CVD	Chemische Gasphasenabscheidung mit schwebendem Katalysator (FC-CVD)
Katalysatorposition	Fest auf dem Substrat	Schwebend im Gasstrom
Prozesstyp	Chargenbeschichtung	Kontinuierliche Produktion
Hauptprodukt	Dünnfilm auf der Oberfläche	Massenpulver, Fasern, Aerogele
Skalierbarkeit	Begrenzt durch Substratgröße	Hochgradig skalierbar für den industriellen Einsatz
Hauptvorteil	Präzise Oberflächenbeschichtung	Großvolumige Nanomaterialsynthese

Bereit, Ihre Nanomaterialproduktion zu skalieren? KINTEK ist spezialisiert auf fortschrittliche Laborgeräte und Verbrauchsmaterialien für Spitzenforschung und industrielle Anwendungen. Egal, ob Sie Kohlenstoffnanoröhrenfasern entwickeln oder Massensynthesemethoden erforschen, unsere Expertise und zuverlässigen Lösungen können Ihren Fortschritt beschleunigen. Kontaktieren Sie noch heute unser Team, um zu besprechen, wie wir die spezifischen Anforderungen Ihres Labors mit präzisen Geräten, die auf CVD- und FC-CVD-Prozesse zugeschnitten sind, unterstützen können.

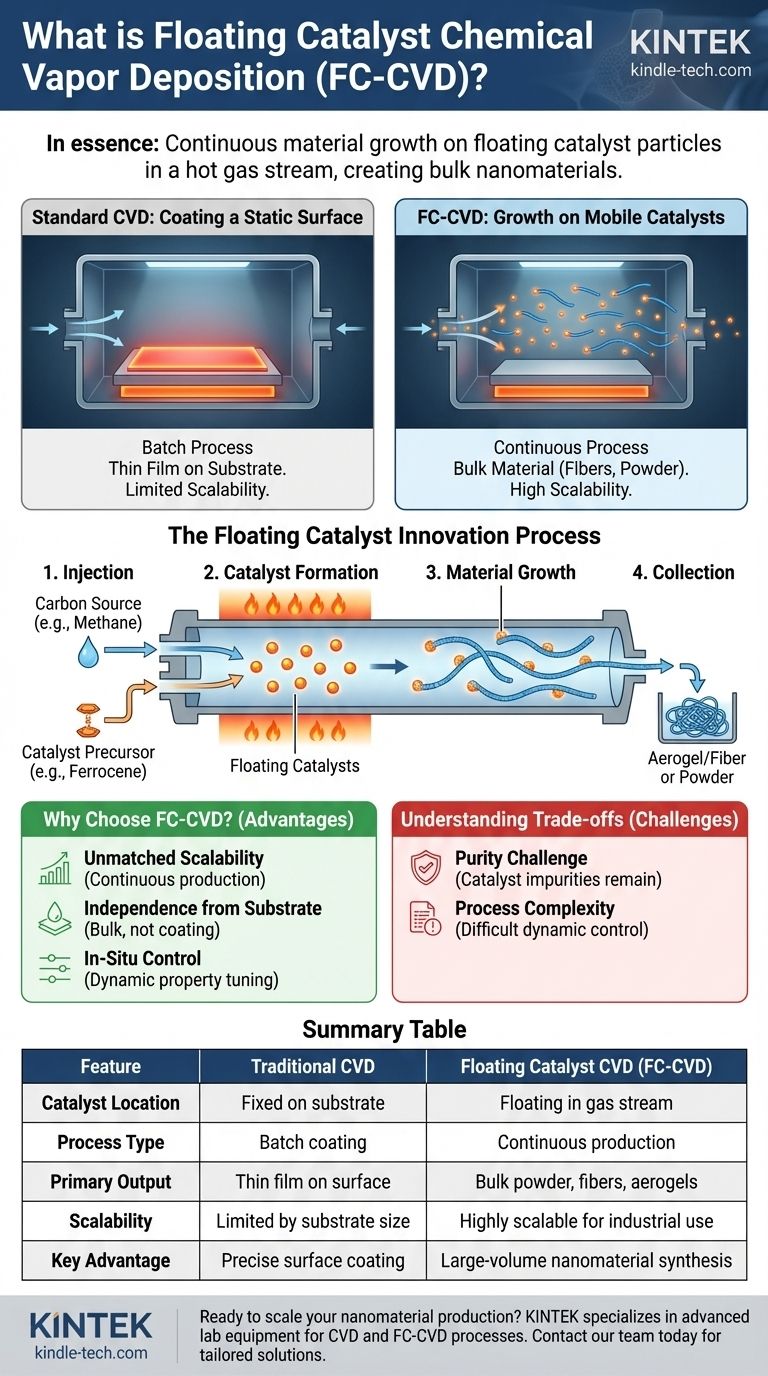

Visuelle Anleitung
